Materiaal & Handwerk: 12,1 mm spiraalvormig geribbelde koper buitegeleier met CCA-kern
Tegniese voordeel: 50 mm superbuigbare buigradius en 86% snelheid met skum PE
Prestasie: 10 kW piekvermoë met >90 dB RF-skerming

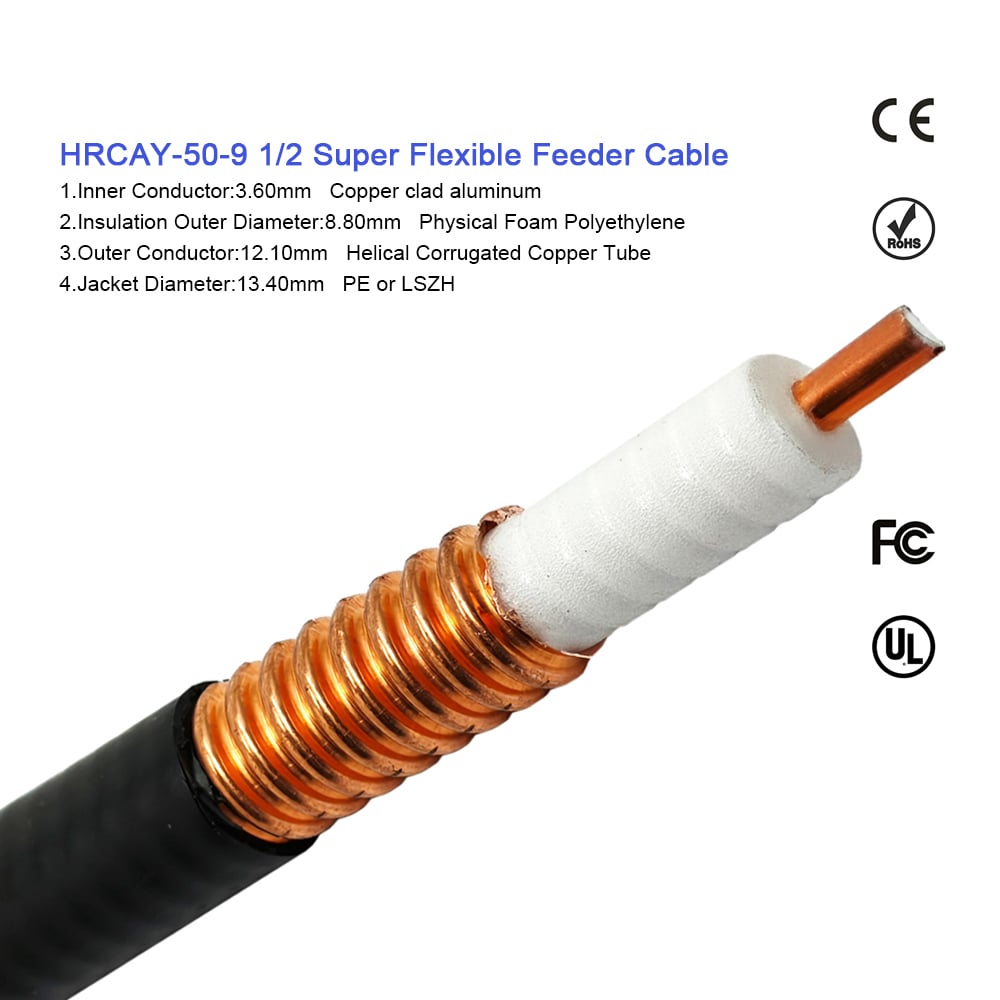

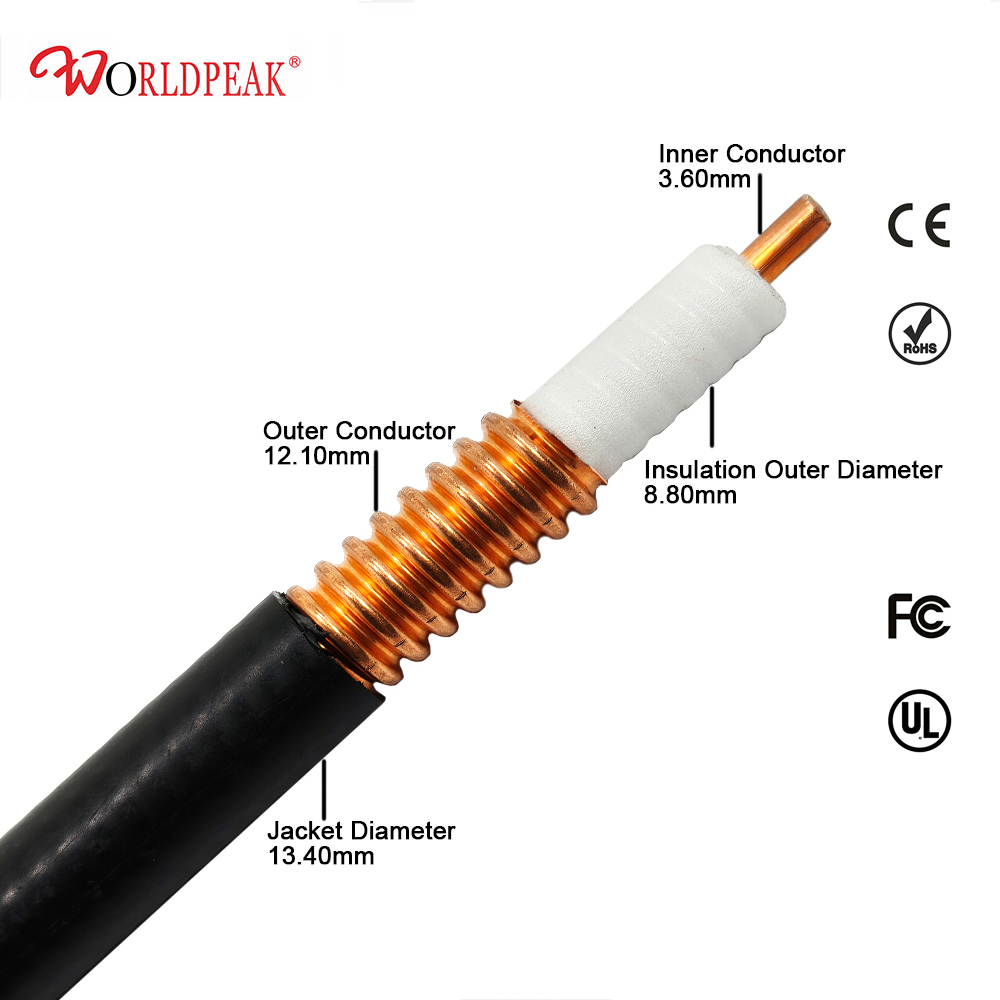

Zhenjiang Worldpeak Communication Co., Ltd. verskaf die hoë-verrigtings 1/2" Superflex-voedingskabel , ’n gespesialiseerde 50-ohm- RF-voerderkabel ontwerp vir komplekse bedradingomgewings. Gebou met ’n 12,1 mm spiraalvormig gerimpelde koper-voedingskabel buiteskoor en ’n 8,8 mm geslote-sel-skuim-polietileen-dielektrikum, bied hierdie kabel uitstekende buigsameheid met ’n kleinste buigradius van 50 mm. Met ’n 3,6 mm koper-beklede aluminium binneskoor en ’n 13,4 mm swart UV-bestandige polietileen-buitebedekking, bied hierdie buigsame 1/2-koaksiale kabel lae seinvermindering, ’n afskermingsdoeltreffendheid van 90 dB en ’n piekvermoë van 10 kW. Dit dien as die ideale hoëfrekwensie lae-verlies voerderkabel vir kabinetverbindinge, binnegebou DAS-stoottromme en dakantenne-verbindingstukke.
Die 1/2" Superflex-voedingskabel ontwerp deur Zhenjiang Worldpeak Communication Co., Ltd. vul die gaping tussen stywe hoogvermoë stamkabele en hoogs buigsame verbindingstukkabels. Standaard ringvormige voerderkabele is uitstekend vir lang vertikale lopies op telekommunikasietorings, maar hul stywe struktuur maak dit moeilik om deur noue toestelbehuisings of noue kabinetuitgange te rig.
Om hierdie uitdaging op te los, voeg Zhenjiang Worldpeak Communication Co., Ltd. 'n kontinue spiraalvormige geringlede struktuur in die buiteste soliede koperbuisbeskerming in. Hierdie konstruksie laat die 1/2" Superflex-voedingskabel toe om 'n stywe installasieboogradius van 50 mm te bereik sonder die risiko van buiging van die buitegeleier, interne meganiese spanning of impedansie-onkontinuiteite.
Ondersteun deur 'n 8,8 mm hoë-uitbreidings geslote-sel-foam polietileen-dielektrikum, hierdie RF-voerderkabel bereik 'n voortplantingsnelheid van 86%. Die 3,6 mm koper-gekleurde aluminium binnegeleier optimaliseer vel-effekgeleiding by radiofrekwensies terwyl dit die netto kabellmassa verminder na slegs 0,21 kg/m. Omhul in 'n duursame 13,4 mm weerbestandige polietileen-buitekous, hierdie 50-ohm voerderkabel staan ekstreme buitelugtermiese siklusse van -40°C tot +85°C uit.
Ultraveelvormige spiraalbeskerming : Die 12,1 mm spiraalvormig gerimpelde koper-voedingskabel buis laat 'n buigradius van 50 mm toe, wat maklike installasie in beklemte toerustingruimtes moontlik maak.
Vaste koperbeskerming : Lewer beskermingsdoeltreffendheid van meer as 90 dB, wat hoëfrekwensie RF-lekkasie elimineer en eksterne seinversteuring voorkom.
Geslote-sel-skuimkern : Die 8,8 mm skuim-PE-dielektrikum beperk vogingang langs die buigsame 1/2-koaksiale kabel , wat seinintegriteit gedurende lang bedryfsiklusse bewaar.
Geoptimaliseerde Sentrale Geleier : 'n 3,6 mm koper-beklede aluminium binnegeleier wat geleidingsvermoë en liggewig balanseer, met 'n lae GVK-sluifweerstand van 3,1 ohm/km.
Robuuste weerbestande omhulsel : Die 13,4 mm swart polietileen buitejassie keer geweldige ultravioletstraling, chemiese blootstelling en meganiese skuringsbeskadiging teen.
Standaard 1/2-duim ringvormige voerderkabels vereis gewoonlik 'n minimum buigradius van ongeveer 125 mm. As 'n ringvormige kabel buite sy beperking gebuig word, veroorsaak dit onherstelbare buitenste buisvormige instorting. Deur 'n spiraalvormige geometrie te gebruik, stel Zhenjiang Worldpeak Communication Co., Ltd. ingenieurs in staat om die 1/2" Superflex-voedingskabel deur nou 50 mm boogtes te rig. Alhoewel spiraalvormige geringlede strukture effens hoër demping toon (13,0 dB/100 m by 900 MHz) in vergelyking met stewige hoofkabels, bied dit die buigbaarheid wat nodig is vir kortafstand-verbindinge waar installasieruimte baie beperk is.
In vergelyking met gevlegte koaksiale kabels soos LMR400 of RG214, gebruik hierdie lae-verlies voerderkabel ‘n naadlose, soliede koperbuisgeleier. Gevlegte kabels word dikwels deur vlegselverswakking, vogdoordringing en passiewe intermodulasie-vervorming met verloop van tyd beïnvloed. Die soliede buiteomhulsel van hierdie spiraalvormig gerimpelde koper-voedingskabel verseker permanent 90 dB skermingsdoeltreffendheid, hoër drywingsvermoë (10 kW piekdrywing) en uitgebreide bedryfsstabiliteit in streng buitelugklimaatvoorwaardes.
| Parameter | Spesifikasie | Ingenieurskonteks |
| Impedansie | 50 OHM | Standaard RF-oordrag |
| Binnelelektrode | 3,6 mm koper-beklede aluminium | Huid-effek RF-optimalisering |
| Dielektriese materiaal | 8,8 mm skuim PE | Geslote-sel vogblokkering |
| Buiteleier | 12,1 mm spiraalgegolfde koper | Buigsame Soliede Buisbeskerming |
| Buiteste bedekking | 13,4 mm Swart PE | UV- en Slytasiebeskerming |
| Voortplantingsnelheid | 86% | Verwysingspoedmetrieke |
| Kapasiteit | 77,5 pF/m | Lae Kapasitiewe Verlies |
| DC-lusweerstand | 3,1 ohm/km | Totale Binne- en Buitelus |
| Maksimum drywingsklassifikasie | 10 kW | Hoë Rooistroomhantering |
| Spanningsbestandheid | 3000 V DC | Hoë Dielektriese Veiligheidsmarge |
| Installasiebuigradius | 50 mm | Stram Routinglimiet |
| Kabelgewig | 0,21 kg/m | Lae-Gewigkonstruksie |
| Bedryfstemperatuur | -40 tot +85 °C | Uiterste Klimaattoleransie |
| Swakstelling (900 MHz) | 13,0 dB/100 m | Verwysingsverliesklassifikasie |
| Swakstelling (2,4 GHz) | 22,0 dB/100 m | Hoopfrekwensieverlieswaardering |
Ideaal vir die verbind van buitelug-radio-eenhede en transmissie-ontvangerkabinette met antenne-poorte waar die nou 50 mm buigradius skoon bedrading binne nou kabeltraverse moontlik maak.
Dien as buigsame verspreidingskabels binne Verspreide Antennesisteme (DAS), wat bedrading deur muurdeurgange, plafondruimtes en dienstroomkasse vereenvoudig.
Word gebruik vir kort verbindingskabels op besige stedelike dakke, wat installateurs in staat stel om nou draaie om monteringsraamwerke en strukturele versperrings te neem.
Verskaf duursame, vibrasiebestande RF-verbindings vir skeepsradar, buitewatterplatformrigte en beweeglike uitsaaieenhede wat buigsaamheid vereis 50-ohm voerderkabel samestellings.
Die samewerking met Zhenjiang Worldpeak Communication Co., Ltd. bied direkte strategiese voordele aan globale netwerkoperateurs, OEM-integrasie-ondernemings en verspreiders:
Fabriek-afgekapte monterings : Zhenjiang Worldpeak Communication Co., Ltd. lewer vooraf gesny, fabrieksgemaakte jumperkabels wat met 4.3-10-, N-tipe- of 7/16 DIN-konnektors afgekap is, en wat getoets is vir lae insetverlies en VSWR-prestasie.
Aangepaste OEM-merkname : Aangepaste kous-legende-druk, volgorde-metersaanduidings en privaatmerk-verpakking is beskikbaar vir groot kommersiële bestellings.
Geoptimaliseerde logistiek : Gelewer op stewige, eksport-klaar houtspoole wat ontwerp is om die kabelgeometrie tydens internasionale see- en lugtransport te beskerm.
Verminderde arbeidskoste : Die buigsame spiraalontwerp maak vinnige velinstallasie moontlik sonder dat ingewikkelde buigtools benodig word, wat arbeidstyd en algehele installasiekoste verminder.
Die primêre verskil lê in die geprofileerde ontwerp. Standaard 1/2"-voerders gebruik ringvormige geprofileerde buis met 'n buigradius van 125 mm vir hoof vertikale lopies. Hierdie 1/2" Superflex-voedingskabel gebruik spiraalvormige geprofileerde buis, wat die minimum buigradius verminder na 50 mm vir noue rigtingaanleg in springkabel- en kabinettoepassings.
Terwyl hierdie lae-verlies voerderkabel kan oor langere afstande gebruik word, maar spiraalvormige geprofileerde buis het effens hoër demping per meter as standaard ringvormige voerders. Dit word beslis die beste gebruik vir kort springkabels, kabinetverbindinge en DAS-stygkabels waar buigsamheid krities is.
Zhenjiang Worldpeak Communication Co., Ltd. verskaf toegewyde 1/2" Superflex-verbindings, insluitend 4.3-10-, N-tipe- en 7/16 DIN-koppelvlakke wat spesifiek vir spiraalvormige buitegeleierprofiel ontwerp is.
