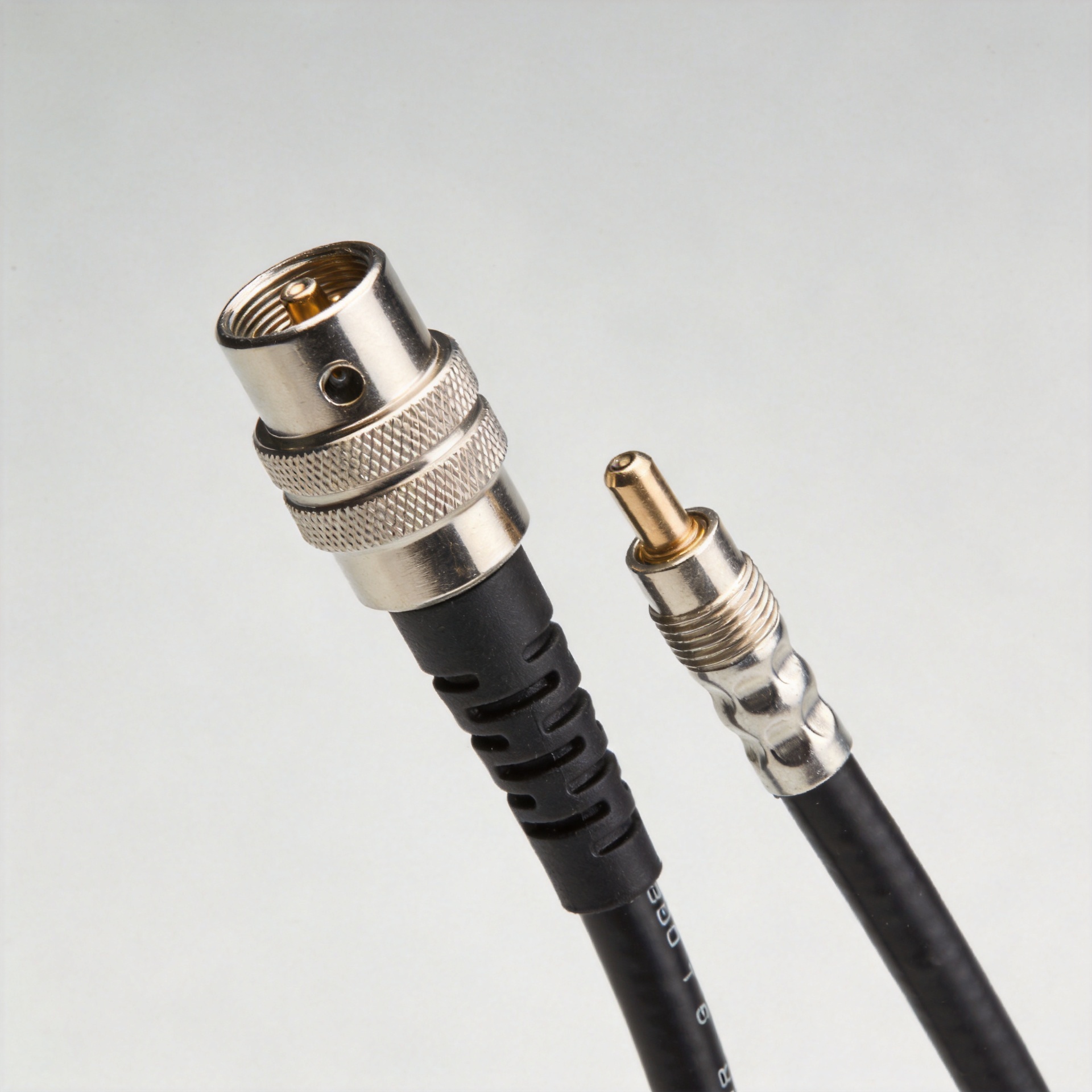

كابل إرج بمقاومة ٥٠ أوم: الأنواع، والاستخدامات، ودليل الاختيار

كابل إرج بمقاومة ٥٠ أوم: الأنواع، والاستخدامات، ودليل الاختيار

ا كابل RG مقاومته ٥٠ أوم ليست منتجًا واحدًا يمتلك مجموعة واحدة من المواصفات. بل هي اختصارٌ لعائلة من التصاميم المحورية المُختارة لنظام ترددات راديوية مقاومته ٥٠ أوم. وبصفتي مهندس أنظمة ترددات راديوية، فإنني أبدأ بتحليل مسار الإشارة بدلًا من الاعتماد على اسم كابل مألوف: فنطاق التردد، وطول المسار، والخسارة المسموح بها، ومساحة الانحناء، وواجهة الموصل، وظروف التعرّض — كلُّها عوامل تؤثر في الاختيار الأمثل. وهذا أمرٌ بالغ الأهمية لأن كابلًا كابل RG مقاومته ٥٠ أوم يكون مناسبًا في بيئة المختبر قد لا يكون مناسبًا على الإطلاق ككابل تغذية هوائي خارجي طويل.

إن رمز RG مفيدٌ في تحديد عائلة التصاميم، لكنه لا ينبغي أن يحلَّ محل ورقة البيانات الفنية الحالية الخاصة بالكابل الدقيق الذي تنوي شراءه. فنوع العازل، ونسبة تغطية الدرع، ونوع موصل النواة، ونوع الغلاف الخارجي، وطريقة توصيل الموصل قد تختلف باختلاف التصميم. كابل RG مقاومته ٥٠ أوم استنادًا إلى المهمة الكهربائية والميكانيكية التي يجب أن يؤديها، ثم التأكد من تفاصيل التجميع قبل الإصدار النهائي.

لماذا تكتسب المقاومة البالغة ٥٠ أوم أهميةً في تجميعات كابلات الإشارات الراديوية

المقاومة المميزة هي العلاقة التي صُمِمت المصادر والكابلات والأحمال لمشاركتها. وتُستخدم أنظمة ٥٠ أوم بشكل شائع في اتصالات الترددات الراديوية، والهوائيات، ومعدات الاختبار، والبنية التحتية اللاسلكية، والعديد من وصلات الأجهزة. وعندما كابل RG مقاومته ٥٠ أوم تتطابق المقاومة مع القيمة المتوقعة من قِبل المعدات والهوائي، فإنها تدعم مسار تردد راديوي خاضع للتحكم. أما عدم التطابق فيؤدي إلى زيادة الانعكاسات ويصعّب تفسير أداء النظام المقاس.

وبهدف الاستفادة العملية، لا تختار كابلًا بناءً فقط على إمكانية تركيب موصله جسديًّا. بل تأكَّد من أن الكابل وسلسلة الموصلات والمحولات ونهايات التوصيل والمعدات المتصلة مصمَّمة جميعها لتناسب نفس قيمة المقاومة. وهذا أمرٌ بالغ الأهمية خصوصًا عند احتواء إعداد الاختبار مُنهي من النوع إن بمقاومة ٥٠ أوم : إذ يجب أن يتطابق المُنهي مع مقاومة النظام وأن يكون مناسبًا للتردد والظروف القدرة ذات الصلة.

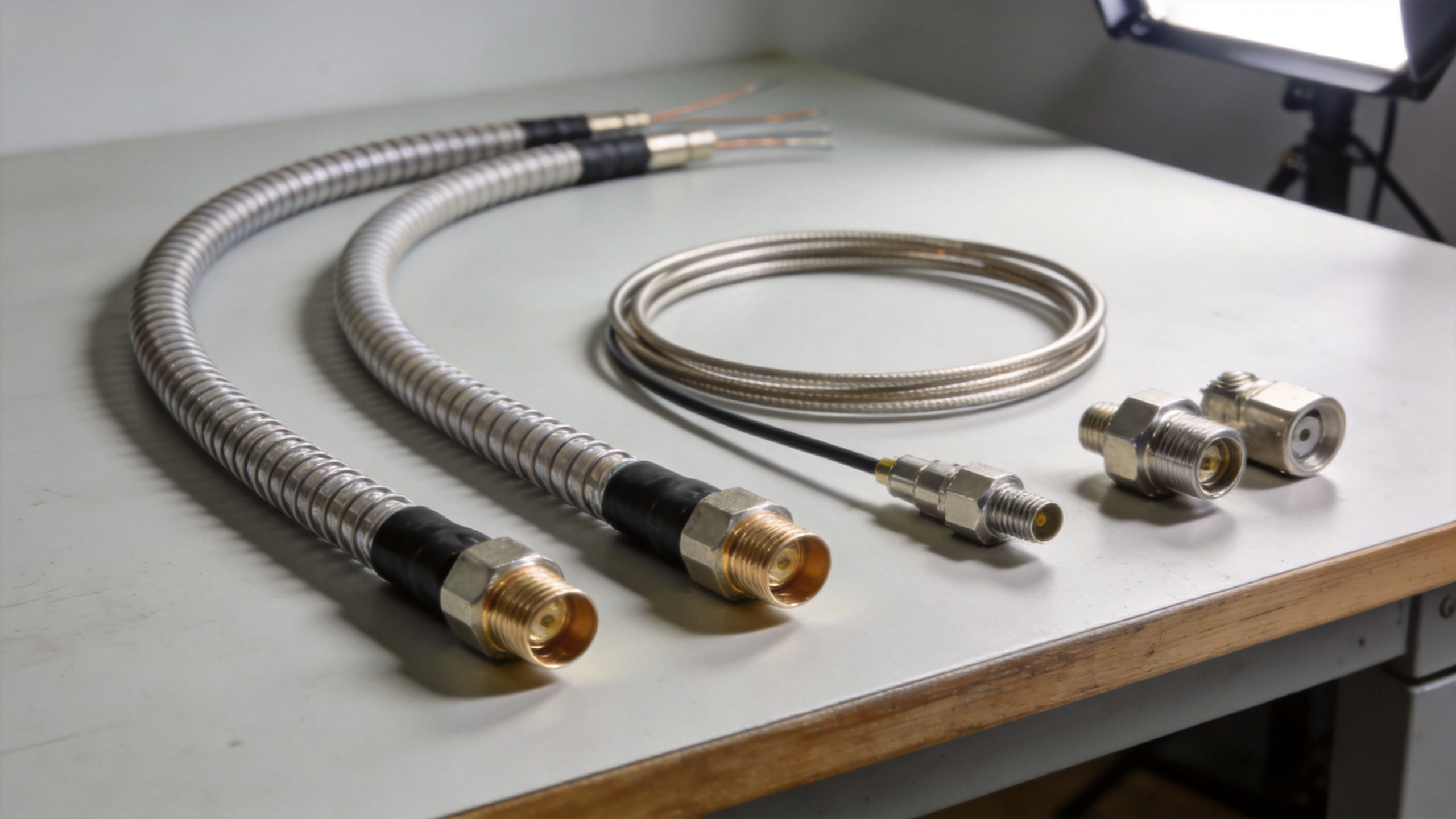

الفئات الشائعة من كابلات آر جي ضمن نطاق ٥٠ أوم

المقارنة التالية أداة توجيهية فقط، وليست بديلاً عن الجدول الكهربائي الخاص بالشركة المصنِّعة. ويُستخدم الاسم المذكور لتحديد عائلة مألوفة، بينما لا يزال من الضروري فحص التجميع النهائي للتحقق من تركيبه الدقيق وحدود استخدامه. كابل RG مقاومته ٥٠ أوم يجب التحقق من التجميع النهائي للتأكد من تركيبه الدقيق وحدود تطبيقه.

للكابلات المرنة كابل RG مقاومته ٥٠ أوم غالبًا ما يُعتبر كابل RG58 نقطة البداية العملية للمسارات الإشعاعية القصيرة العادية. وقد يكون استخدام كابلي RG174 وRG316 منطقيًّا في الحالات التي لا يمكن فيها تمرير كابل أكبر، لكن حجمهما الأصغر يؤثِّر في معدل الفقد والقدرة. أما كابل RG213 فيمثل توازنًا مختلفًا: فهو يستهلك مساحة أكبر في المسار، لكنه غالبًا ما يُفضَّل عندما تتطلّب المنظومة كابل تغذية أكبر وأكثر متانة. ويحدّد التوازن الصحيح طبيعة المسار والتردد وقيود التركيب.

RG 402 و Rg 405 تستحق معاملة منفصلة. وغالبًا ما تُصنَّف على أنها عائلات كابلات شبه صلبة مقاومتها ٥٠ أوم، مع أحجام اسمية لموصلها الخارجي مرتبطة بالتصنيعين اللذين يبلغ قطرهما ٠٫١٤١ بوصة و٠٫٠٨٦ بوصة على التوالي. ويمكن أن يساعد الموصل المعدني الخارجي المُشكَّل في الحفاظ على مسار مقصود داخل المعدات، لكنه يغيِّر أيضًا طريقة تخطيط الفني لثني الكابل وتجهيز نهايته. استخدم rG 402 عندما يتناسب حجمها الأكبر مع مسار التوصيل وخطة الموصلات؛ وفكِّر في استخدام rg 405 حيث يدعم التنسيق الأصغر للكابل شبه الصلب المسار الداخلي المطلوب. ولا تُعيد تشكيل أيٍّ من هذين النوعين من الكابلات مرارًا وتكرارًا دون التأكد أولًا من إرشادات المورِّد الخاصة بالتعامل معها.

٥٠ أوم مقابل ٧٥ أوم: اختر وفق النظام لا وفق التوفُّر

ا كابل RG مقاومته ٥٠ أوم يتم اختيار الكابل ذي المقاومة ٥٠ أوم عمومًا لسلسلة إشارات راديوية أو بيانات مُصمَّمة حول مقاومة ٥٠ أوم. أما كابل التوصيل المحوري ذي المقاومة ٧٥ أوم فيُستخدم على نطاق واسع في أنظمة الفيديو والإذاعة والتوزيع الساتلي وغيرها من الأنظمة التي تعمل عند مقاومة ٧٥ أوم. والفرق بينهما ليس فرقًا في درجة الجودة، بل هو شرط ضروري لمطابقة النظام.

على سبيل المثال، يرتبط نوع RG6 ارتباطًا وثيقًا بأعمال الفيديو والتوزيع ذات المقاومة ٧٥ أوم، بينما تُستخدم عائلات التوصيلات المرنة المعروفة في مجال الترددات الراديوية المذكورة أعلاه عادةً في السياقات ذات المقاومة ٥٠ أوم. وإذا اشتمل المشروع على كلٍّ من إشارات الترددات الراديوية الخاصة بالهوائي وتوزيع الفيديو، فيجب تسمية قيم المقاومة لكليهما بوضوح في قائمة المواد. فقد يمكن لتوصيلة ذات مقاومة ٥٠ أوم أن تتصل ميكانيكيًّا بتوصيلة تشبه تلك ذات المقاومة ٧٥ أوم في بعض العائلات، لكن هذا الاتصال المادي لا يُحلّ عدم التطابق الكهربائي بينهما. وعليه، يجب تحديد التجميع الكامل وواجهة الاتصال المقصودة له. كابل RG مقاومته ٥٠ أوم التجميع وواجهة الاتصال المقصودة له.

كيفية تحديد تجميع كابل مخصص

إن طلب عرض سعر واضح في مجال الترددات الراديوية يمنع حدوث أخطاء أكثر مما يحققه مجرد إضافة اسم للكابل. ويجب ذكر النوع المختار، والطول النهائي مع مدى التحمل المسموح به، وطرازَي التوصيلتين، والجنس (ذكر أو أنثى)، والاستقطاب عند وجوده، والتوجيه، وأي متطلبات خاصة لحماية الكابل من الشد أو لوضع العلامات عليه. وبعد ذلك، يُضاف وصف البيئة التي سيُستعمل فيها: داخل خزانة داخلية، أو غلاف محكم الإغلاق، أو تعرض لعوامل الطقس على سطح المبنى، أو معدات متحركة، أو استخدام مخبري خاضع للرقابة. كابل RG مقاومته ٥٠ أوم إن طلب عرض سعر واضح في مجال الترددات الراديوية يمنع حدوث أخطاء أكثر مما يحققه مجرد إضافة اسم للكابل. ويجب ذكر النوع المختار، والطول النهائي مع مدى التحمل المسموح به، وطرازَي التوصيلتين، والجنس (ذكر أو أنثى)، والاستقطاب عند وجوده، والتوجيه، وأي متطلبات خاصة لحماية الكابل من الشد أو لوضع العلامات عليه. وبعد ذلك، يُضاف وصف البيئة التي سيُستعمل فيها: داخل خزانة داخلية، أو غلاف محكم الإغلاق، أو تعرض لعوامل الطقس على سطح المبنى، أو معدات متحركة، أو استخدام مخبري خاضع للرقابة.

يُعَدُّ الطول المخصَّص قيمةً مضافةً لأنَّ الكابل الملتف الإضافي يعقِّد عملية التوجيه وقد يجعل من الصعب صيانة الغلاف. ولأعمال الخارجية، اطلب معلوماتٍ عن أغلفة مقاومةٍ للأشعة فوق البنفسجية أو مناسبةٍ للظروف الجوية، وخيارات غطاء الموصلات، وأسلوب محدَّد لضمان مقاومة التداخل للماء عند الاتصال. أما بالنسبة لتجميعات الكابلات الداخلية، فاطلب خصائص الغلاف المنخفضة الدخان أو غيرها من الخصائص المطلوبة في المشروع فقط عندما تنص مواصفات التركيب على ذلك. ويمكن لمورِّدٍ متخصِّصٍ في موصلات الترددات الراديوية وتجميعات الكابلات أن يساعد أيضًا في مواءمة عائلة الموصلات مع قطر الكابل؛ ومع ذلك، يجب التحقق النهائي من الاختيار وفق المتطلبات الفعلية للتردد والخسارة والمتطلبات الميكانيكية.

حيثما كانت أدلة الفحص ذات أهميةٍ بالغة، اطلب الاختبارات الكهربائية المناسبة للتجميع النهائي. وتضمُّ عروض شركة وورلدبيك لتركيبات الترددات الراديوية فئات كابلات وموصلات تشمل الواجهات الشائعة؛ ويمكن للقارئين الذين يقارنون بين أنواع البناء المرتبطة مراجعة كابل توصيل متماسك عالي التردد من شركة وورلدبيك، الموديل RG196 بمقاومة 50 أوم: بيانات هندسية وإرشادات الاختيار والـ كابل ترياكسيال تي آر سي-٥٠-٢ — مقاومة ٥٠ أوم، كابل مُدرَّع مزدوج كمرجعات لفئات المنتجات. هذه الروابط لا تُغني عن ضرورة التأكد من مواصفات التجميع المحددة.

إرشادات التركيب للمسارات الميدانية والداخلية

التركيب في الهواء الطلق والميداني

قبل سحب كابل RG مقاومته ٥٠ أوم ، افحص المسار بحثًا عن نقاط الاحتكاك، والحافات الحادة، والمقاطع غير المدعومة، ومجاري المياه، وسهولة الوصول إلى الموصلات. والتزم بتوجيهات الشركة المصنعة بشأن أقل نصف قطر انحناء مسموح به وأقل شد سحب مسموح به. ولا تسحب جسم الموصل ما لم يسمح إجراء التجميع صراحةً بذلك. وفي نهايات التركيب الخارجي، وفّر حماية للواجهة المتصلة ضد الرطوبة باستخدام طريقة الختم المعتمدة، ورتّب حلقة تقطير حيثما يتطلب المسار ذلك. وبعد التركيب، تحقّق بصريًّا من واجهة الموصل ونفّذ الفحوصات الكهربائية المطلوبة في المشروع قبل التشغيل.

توصيل المعدات والرفوف الداخلية

للاستخدام الداخلي كابل RG مقاومته ٥٠ أوم ، مسارٌ يحتوي على هامش خدمة لا يُجبر الموصل على ثنيٍ حاد. احرص على إبعاد أسلاك الترددات الراديوية عن نقاط الضغط، والأسطح الساخنة، ولوحات الوصول. وصِف كلا الطرفين بذكر الدائرة والمقاومة الكهربائية عند إمكانية وجود أنظمة مختلطة. وفي الهيكل المدمج، يجب استخدام الكابل شبه الصلب. rG 402 أو rg 405 يجب تخطيط المسار مسبقًا قبل التصنيع، بحيث تتوافق المسار المُشكَّل، وتوجيه الموصل، وسهولة الصيانة.

قائمة مراجعة نهائية عملية

• هل صُمِّم النظام الكامل ليكون مقاومته ٥٠ أوم، بما في ذلك الحمولة أم لا؟ مُنهي من النوع إن بمقاومة ٥٠ أوم ?
• هل يتطابق كابل RG مقاومته ٥٠ أوم هل يستوفي المتطلبات الفعلية المتعلقة بالتردد، والطول، والخسارة، والطاقة، ومساحة الانحناء؟
• هل ورد ذكر سلسلة الموصلات، ونوعها (ذكري أو أنثوي)، واستقطابها، وطرق التوصيل الخاصة بالكابل في طلب العروض الخاص بالترددات الراديوية؟
• هل يناسب غلاف الكابل وخطة الإغلاق الظروف الداخلية، أو الخارجية، أو المتنقلة، أو ظروف المعدات المغلقة؟
• هل خضع التجميع النهائي للفحص أو الاختبار على المستوى المطلوب من قِبل المشروع؟

اليمين كابل RG مقاومته ٥٠ أوم هو الذي يتطابق مع مسار الإشارة بالكامل وواقع التركيب. ابدأ بالمقاومة، ثم قلّص عائلة الكابلات ذات المقاومة المحددة (RG) وفقًا للمسار والبيئة ومتطلبات التجميع. وتُسهّل هذه الطريقة الاختيار بين الكابلات المرنة والتصاميم الأكبر حجمًا المستخدمة في خطوط التغذية والخيارات شبه الصلبة دون تحديد مواصفات زائدة عن الحاجة.
