عندما ينتهي اتصال الهوائي الخارجي بنوع N، بينما يستخدم الراديو أو منفذ الاختبار أو الوحدة المدمجة موصل SMA، فإن محول نوع N إلى SMA يمكن أن يجعل الاتصال المادي ممكنًا. يبدو ذلك بسيطًا، لكن فرق هندسة الترددات اللاسلكية المتمرسة تدرك أن الموصل التحويلي هو انتقال في مسار الإشارة، وليس مجرد محول للخيوط فقط. فترتيب الأنواع (ذكري/أنثوي)، واستمرارية مقاومة ٥٠ أوم، وتصنيف التردد، والشكل الميكانيكي، وممارسات التركيب — كلها تؤثر على ما إذا كان الارتباط المُجمَّع سيؤدي وظيفته كما هو مطلوب.

من منظور مهندس أنظمة الترددات اللاسلكية، فإن محول نوع N إلى SMA الموصل التحويلي المناسب هو الذي يتوافق مع مجموعة القيود الكاملة للنظام: الواجهة المركبة مسبقًا، ومدى التردد المستخدم فعليًّا، والمساحة المتاحة، وشد الكابل، والأدلة الاختبارية المطلوبة عند التسليم. ويقدِّم هذا الدليل للمُدمِجين ومهندسي الصيانة طريقة سريعة لاتخاذ هذا القرار.

ابدأ بالواجهات، وليس باسم الموصل التحويلي

ا محول نوع N إلى SMA يُوصِل عائلتين من موصلات التردد اللاسلكي المُسنَّنة اللتين تظهران غالبًا في أجزاء مختلفة من نفس التركيب. وموصل النوع N هو واجهة مسنَّنة أكبر وأكثر متانة، وتُستخدَم عادةً على وحدات التغذية الخارجية ومعدات الهوائيات والمعدات البنية التحتية. أما موصل الـSMA فهو صغير الحجم ومسنَّن، لذا يُستخدم بكثرة في الأجهزة والوحدات الإذاعية والعلب المدمجة وتجميعات التردد اللاسلكي. وكلا العائلتين يُحدَّدان عادةً في أنظمة التردد اللاسلكي ذات المقاومة ٥٠ أوم، لكن وجود تسمية تطابق المقاومة وحدها لا يضمن أن كل تركيبة فيزيائية يمكن توصيلها معًا أو أن أدائها سيكون متماثلًا.

قبل طلب محول نوع N إلى SMA اكتب أربع حقائق عن النهايتين: عائلة الواجهة، وجنس كل نهاية (ذكر أو أنثى)، واتجاه الخيط، والمقاومة المطلوبة. أ محول ذكر SMA إلى ذكر N يكون مناسبًا فقط عندما تكون كلا النهايتين المتوصِّلتين أنثويتين. أما محول N ذكر إلى SMA ذكر محول آخر يخدم أيضًا منفذين أنثويين، لكن ترتيب التسمية لا يلغي الجنس الفعلي للمنافذ في المعدات. وللنهايتين الذكريتين، يُستخدَم محول أنثى SMA إلى أنثى N قد تكون ترتيبة البرميل المطلوبة. تأكّد من اتصال المركز وكذلك وصف الخيط الخارجي؛ فمسألة التوافق بين واجهتي إس إم إيه (SMA) وإس بي إس إم إيه العكسية (RP-SMA) منفصلة ويجب ألا يُفترض أنَّهما قابلتان للتبديل.

مكان تركيب الواجهات إن، وإس إم إيه، وبي إن سي، وف في نظام مختلط

النقطة الأساسية واضحة: أ محول نوع N إلى SMA يُحلّ المحول انتقال الواجهة فقط عندما تتطابق أيضًا النظام الكهربائي، وزوج التوصيلات (المؤنث/المذكّر)، وال نطاق التشغيل المقصود. وفي أعمال الصيانة، قد تكون التوافقية مع القاعدة المركّبة مُحدِّدةً للقرار، لأن استبدال كل موصل على مسار قديمٍ غير عملي. وهذا لا يلغي الحاجة إلى التحقق من المحول؛ بل يجعل هذا التحقق أكثر أهمية.

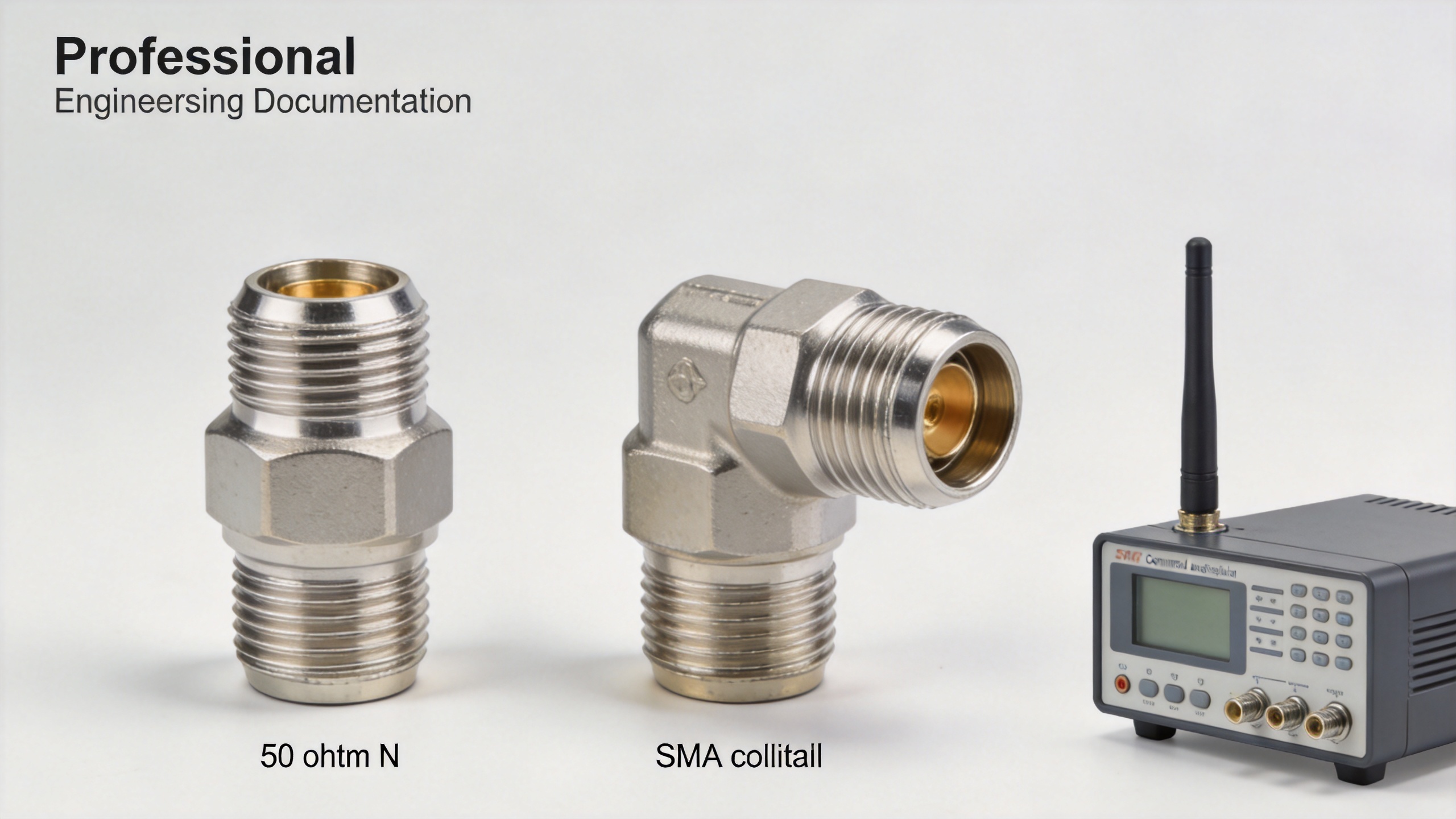

اختر الشكل المناسب وفقًا لموقع التركيب

المحولات المستقيمة: الأساس للمسارات سهلة الوصول

مستقيم محول نوع N إلى SMA يكون عادةً الخيار الأنظف عندما يمكن للموصلين أن يصطفّا محوريًّا، ويوجد متسع لتدوير صامولة الاتصال دون لف الكابل. وهو خيار معقول لمfixtures المختبر، ومنافذ اللوحات سهلة الوصول، ومواقع الخدمة التي يمكن فيها للكابل أن يقترب من الواجهة دون انحناء حاد. وفي هذه الحالة، يبسّط الانتقال القصير والمباشر فحص الواجهة وإعادة توصيلها.

المحولات الزاوية اليمنى: مفيدة، لكنها ليست مجرّد جزء مستقيم منحني

استخدم زاوية يمينى محول نوع N إلى SMA عندما يؤدي التجميع المستقيم إلى مخالفة إرشادات نصف قطر الانحناء، أو يبرز في الممر، أو يُحمّل منفذ إس.إم.إيه صغيرًا بوزن الكابل. ويجب أن تمتلك انتقالات الزاوية هندسةً خاضعةً للتحكم في المعاوقة؛ ولا ينبغي اعتبارها موصلًا مستقيمًا منحنيًا بزاوية ٩٠ درجة. وتصف مواد المحتوى المؤكدة من شركة وورلدبيك انتقالات كوكسيالية بزاوية قائمة مُصمَّمة للحفاظ على استمرارية المعاوقة عند الطرف الأعلى من نطاق تردد إس.إم.إيه. ولذلك، يُرجى طلب بيانات معامل الانعكاس الموجي القياسي (ف.إس.دبليو.آر) والتردد الخاصة بالنموذج المحدد، بدلًا من تطبيق تلك العبارة على كل التكوينات.

ترتيبات التثبيت على اللوحة: اجعل الصيانة مقصودة

يمكن أن يعزل الانتقال المُثبَّت على اللوحة عمليات التعامل المتكررة مع الكابل عن اتصال الراديو الداخلي أو لوحة الدوائر المطبوعة. واجعل اختياره أولويةً عندما تتطلّب واجهة الرف أو جدار الغلاف أو الحاجز نقطة خدمة متينة. وتحقَّق من سماكة اللوحة، وأجزاء التثبيت، والمسافة الخلفية المتاحة، واحتياجات الإغلاق المحكم، والحمل الذي يُطبَّق على الكابل الخارجي. محول نوع N إلى SMA يجب تقييم العنصر المستخدم على اللوحة أيضًا كجزءٍ من التجميع الكامل المُوصَّل، وليس كعنصر منفصل في الكتالوج.

لماذا يهم توافق المعاوقة والأداء عالي التردد

عند الترددات الراديوية، يُشكِّل كل انتقال بين واجهتين نقطة انقطاع محتملة. وقد يؤدي موصلٌ آمن ميكانيكيًّا لكنه غير متوافق جيدًا إلى زيادة الانعكاسات، وتقليل هامش الإشارة المتاح، وتعقيد عملية استكشاف الأخطاء وإصلاحها. ويذكُر سياق الهندسة المؤكَّد لهذا المقال أن عدة انعكاسات صغيرة قد تتراكم في سلسلة متعددة الموصلات: فخمسة انتقالات، ينعكس في كلٍّ منها نحو ١٪ من القدرة، قد تؤدي مجتمعةً إلى انعكاس إجمالي نسبته نحو ٥٪. ويعتمد السلوك الدقيق على التردد وطول الكابل والطور والمكوِّنات الفردية، لكن الدرس النظامي يظل ثابتًا.

لهذا السبب، حدد محول نوع N إلى SMA حسب نطاق التردد المنشور الخاص به وسلوكه بالنسبة لخسارة الانعكاس أو نسبة الموجة الراكدة الجهدية (VSWR)، وليس فقط حسب تسمية عائلة الموصل. وغالبًا ما يشير البحث عن الأدلة المتعلقة بواجهة عائلة SMA إلى أداء يصل إلى ١٨ جيجاهرتز في العديد من تنفيذات SMA ذات الطراز الخيطي ٥٠ أوم، بينما قد تختلف المتغيرات الدقيقة والمنتجات الفردية. وعليه، يجب اعتبار أي قيمة متعلقة بالتردد أو نسبة الموجة الراكدة الجهدية (VSWR) خاصة بكل نموذج على حدة. وإذا كان المسار الراديوي يغطي جهازًا رقميًّا ذا نطاق واسع (SDR)، أو تركيب اختبار، أو رابطًا ميكروويفيًّا، فيجب طلب بيانات المسح ذات الصلة عبر النطاق الذي ستستخدمه.

يتيح ملف شركة وورلدبيك التجاري المؤكَّد ودعم مكتبتها المتغيِّر طريقًا عمليًّا للتحقق: ويمكن أن تتضمَّن الاختبارات الكهربائية قبل الشحن قياسات خسارة الإدخال ومسح نسبة الموجة الراكدة الجهدية (VSWR) لتجميعات الكابلات، مع توافر وثائق الاختبار للمشترين الذين يحتاجون أدلة فحص عند الاستلام. وفي حال تضمن التجميع المورَّد محولًا ما، فيجب تحديد نطاق تردد الاختبار وحد القبول والمستويات المرجعية وحالة اتصال الموصلات في طلب العرض (RFQ). وهذا أكثر فائدة من قبول ادعاء عامٍّ مثل «خسارة منخفضة».

فحص اختيار مكوّن من خمس خطوات لمُدمِجي الأنظمة وفرق الإصلاح

1. حدّد موقع كلا الطرفين. سجّل نوع العائلة (N أو SMA)، وحالة الموصل (ذكري أو أنثوي)، ومتطلبات الاستقطاب القياسي أو العكسي، ومقاومة النظام (50 أوم أو 75 أوم).
2. عيّن الحد الكهربائي الفعلي. استخدم أعلى تردد تشغيلي، وظروف القدرة، والميزانية المسموحة لمعامل الانعكاس (VSWR) أو فقدان الانعكاس — وليس اسم النطاق الاسمي — لتقييم محول نوع N إلى SMA .
3. اختر الشكل الهندسي الميكانيكي. اختر الموصل المستقيم للمسارات المحورية سهلة الوصول، أو الموصل الزاوي القائم عند ضيق المساحة المتاحة، أو الموصل المركب على اللوحة عند الحاجة إلى واجهة خدمة محمية.
4. احمِ واجهات التوصيل المتقابلة. طبّق ممارسة العزم المحددة، وتجنّب التحميل الجانبي، واحرص على نظافة أسطح التوصيل، ولا تسمح بتقويس دائم لكابل التوصيل عند نقطة اتصال الموصل.
5. وثّق العملية وحقّق منها. للموصلات الحرجة، احتفظ بورقة مواصفات المورد وسجل الاختبار، ثم تأكَّد من اكتمال المسار باستخدام طريقة القياس المناسبة للمشروع.

أخطاء شائعة يجب تجنبها

أكثر الأخطاء شيوعًا هو الطلب استنادًا إلى الاسم فقط، مثل «N إلى SMA» دون التحقق من نوعي التوصيل (المذكّر والمؤنث). وخطأ آخر هو استخدام مكونات BNC أو F في نظام يتطلّب توصيلات أو مقاومات غير متوافقة. وثالثها هو الافتراض بأن سمعة عائلة معينة من الموصلات في نطاق ترددي واسع تكفي لإثبات أن موصلًا معينًا محول نوع N إلى SMA سيحقّق متطلّب النطاق العريض. قد يحقّقه فعلًا، لكن وثائقه ونتائج قياساته وحدها هي التي تؤكّد ذلك.

وأخيرًا، لا تتجاهل قوى التركيب. فقد يكون اتصال SMA صغير الحجم كافيًا كهربائيًّا، لكنه ضعيف ميكانيكيًّا إذا علّق عليه كابل ثقيل. وإذا كانت المسألة تتعلّق بالمساحة أو اتجاه الكابل، فقد يكون الحلُّ المُعتمَد ذو الزاوية القائمة أو الانتقال المُخطط له عبر لوحة التوزيع الخيار الهندسي الأفضل.

الخلاصة: اختر الانتقال كجزءٍ من مسار الإشارات الراديوية (RF)

ا محول نوع N إلى SMA هو جزء صغير لكن له تأثيرات على مستوى النظام. اختر زوج التوصيلات المحدَّد بدقة، واحفظ استمرارية ٥٠ أوم حيث يشترط النظام ذلك، وانتقِ هندسةً تحترم المسافات الآمنة وتوجيه الكابلات، وتحقق من النموذج المحدد عبر الحزمة الترددية المطلوبة. بالنسبة لـ محول ذكر SMA إلى ذكر N , أ محول N ذكر إلى SMA ذكر أو محول أنثى SMA إلى أنثى N ، تنطبق نفس القاعدة: يأتي التوافق الميكانيكي الصحيح أولًا، ثم الأداء الكهربائي المقاس والانضباط في التركيب ليُكملا عملية اتخاذ القرار.
