عند اختيار الخط المحوري، هل تأكّدت من معاييره الثمانية؟

مقدمة
أصبح التداخل الكهرومغناطيسي (EMI) تحديًّا تقنيًّا رئيسيًّا في التصميم النظامي، والإنتاج الضخم، والنشر الميداني للأنظمة الإلكترونية الحديثة العالية التردد. ومع الاستمرار في تصغير الأجهزة الإلكترونية، وازدياد كثافة تكامل الدوائر، والاعتماد الواسع على تقنيات نقل الإشارات عالية السرعة والعالية التردد في شبكات الجيل الخامس (5G)، وإنترنت الأشياء (IoT)، والمعدات الصناعية الدقيقة، أصبحت عيوب التوافق الكهرومغناطيسي (EMC) ومخاطر التداخل أكثر وضوحًا بشكل متزايد. ولا يؤدي التداخل الكهرومغناطيسي غير الخاضع للرقابة إلى تشويه إرسال الإشارات وتقليل دقة تشغيل المعدات فحسب، بل قد يتسبب أيضًا في عدم استقرار النظام واحتراق المكونات المادية في الحالات الشديدة. ويقدِّم هذا التقرير التقني تحليلًا منهجيًّا وشاملاً لفعالية الحماية الكهرومغناطيسية (SE)، مع التركيز على المنهجيات القياسية لتقييمها كميًّا، والقواعد المرتبطة بالتردد لأدائها، والقيود العملية الرئيسية في تنفيذها، وذلك لتوفير توجيه تقني موثوق به لتصميم الحماية عالي الأداء.



المنهجية

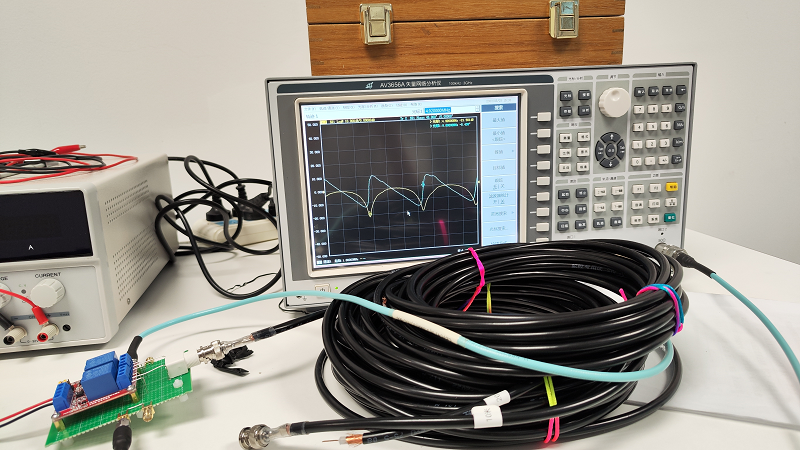

إطار التقييم العلمي المعتمد في هذه الدراسة يجمع بين النمذجة النظرية الدقيقة والتحقق التجريبي الموحَّد لضمان دقة البيانات ومصداقية الاستنتاجات. وتُجرى عمليات محاكاة كهرومغناطيسية حاسوبية عالية الدقة باستخدام تقنية الفروق المنتهية في المجال الزمني (FDTD)، التي تتنبَّأ بدقة بقواعد تقلُّب فعالية الحماية عبر نطاقات التردد الكاملة، وتحاكي انتشار المجال الكهرومغناطيسي وانحساره داخل هياكل الحماية. ويتم التحقق من جميع النتائج المحاكاة لاحقًا من خلال تجارب مخبرية خاضعة للرقابة الصارمة، بما يتوافق تمامًا مع بروتوكولات الاختبار الدولية المعيارية IEEE-STD-299.1-2013، لضمان الحصول على بيانات اختبار قياسية وقابلة للتكرار.
تتناول الدراسة بشكل منهجي ثلاث آليات فيزيائية أساسية تحدد أداء التحمّل الكهرومغناطيسي، وتغطي العملية الكاملة لتضعيف الموجات الكهرومغناطيسية: فقدان الانعكاس عند واجهة المادة، وفقدان الامتصاص الداخلي في وسائط الحماية، وتأثيرات التراكب والالغاء الناتجة عن الانعكاسات الداخلية المتعددة. ولضمان تقييم شامل ومتعدد الأبعاد، تشمل الاختبارات التجريبية جميع المعايير الأساسية: نطاق تردد واسع يتراوح بين ١٠٠ كيلوهرتز و١٠ جيجاهرتز، تدرجات في سماكة المادة تتراوح بين ٠٫١ مم و٢٫٠ مم، طيف توصيلية يمتد من ١٠⁰ إلى ١٠⁷ سيمنز/متر، ومختلف تشكيلات الموجات الساقطة بما في ذلك الموجات المستوية والموجات الكهربائية القريبة والموجات المغناطيسية القريبة التي تناسب السيناريوهات الهندسية الفعلية.



النتائج التجريبية
خصائص أداء المواد
يُظهر التحليل الإحصائي للبيانات التجريبية تفاوتًا هرميًّا واضحًا في الأداء بين أنواع مختلفة من مواد الحماية. وتتميَّز المواد المتراكبة الموصلة المتطوِّرة بقدرتها الاستثنائية على امتصاص الموجات وثبات أدائها في التوهين بالنسبة للموجات الكهرومغناطيسية ذات التردد العالي فوق ١ جيجاهرتز. أما مواد الغلاف المعدنية التقليدية فتعتمد، من ناحية أخرى، على التوصيلية السطحية الممتازة للحفاظ على مزايا الحماية المستندة أساسًا إلى الانعكاس في نطاق الترددات المنخفضة دون ٥٠٠ ميجاهرتز. وعلى وجه الخصوص، فإن هيكل الحماية الهجين الناتج عن طبقات البوليمرات الموصلة والشبكات المعدنية الدقيقة يدمج بشكل مثالي قدرات الامتصاص الممتازة للمواد المتراكبة مع مزايا الانعكاس المتأتية من المعادن، ليوفِّر أداءً مثاليًّا في مجال الحماية على امتداد النطاق الترددي الكامل.

السلوك الذي يعتمد على التردد
تتميَّز فعالية الحماية بخصائص تابعة للتردد بشكلٍ منتظمٍ جدًّا، ويمكن تقسيمها بوضوح إلى ثلاثة نطاقات تشغيلية مستقلة، ولكلٍّ منها آلية سائدة مميَّزة. وفي النطاق منخفض التردد (أقل من ١٠٠ ميغاهيرتز)، تهيمن عملية انعكاس الموجة الكهرومغناطيسية تمامًا على أداء الحماية، حيث تُعَدُّ موصلية سطح المادة المؤشر الحاسم الرئيسي. وتخضع تغيرات الأداء فيها بدقة لمعادلة نظرية هي: SE_R ≈ ٣٩,٥ + ١٠ log(σ/μf)، ما يدل على وجود ارتباط إيجابي مباشر بين فعالية الحماية وموصلية المادة. أما في النطاق الانتقالي متوسط التردد (من ١٠٠ ميغاهيرتز إلى ٢ غيغاهيرتز)، فتتداخل آلية الانعكاس مع آلية الامتصاص وتتنافسان معًا، وتبدأ سماكة المادة تدريجيًّا في أن تصبح العامل الرئيسي المقيد لكفاءة الحماية. وأخيرًا، في النطاق عالي التردد (أكثر من ٢ غيغاهيرتز)، تلعب آلية الامتصاص الدور القيادي، وتكون فعالية الحماية متناسبة طرديًّا مع كلٍّ من سماكة المادة والنفاذية المغناطيسية.

تأثيرات الفتحات والوصلات
يُثبت التحليل الكمي المتعمق للاضطرابات البنيوية أن العيوب البنيوية الصغيرة هي السبب الرئيسي لتدهور أداء الحماية في التطبيقات الهندسية العملية. وتؤكد بيانات الاختبار أن فتحة دقيقة واحدة بقطر ١ مم يمكن أن تقلل من فعالية الحماية بنسبة تصل إلى ٢٠ ديسيبل عند تردد ١ جيجاهرتز. كما أن الوصلات التجميعية المستمرة ذات الفجوة البالغة ٠٫١ مم ستؤدي إلى انخفاض في الأداء يتراوح بين ١٥ و٢٥ ديسيبل، ويتأثر مدى الانخفاض المحدد باتجاه الفجوات بالنسبة لمجالات الكهرومغناطيسية الساقطة. ويمكن لتثبيت حشوات الحماية من التداخل الكهرومغناطيسي المرنة بشكل مناسب عند الوصلات البنيوية أن يقضي فعّالياً على تسرب الإشارات عبر الفجوات، مستعيداً ما نسبته ٨٥–٩٢٪ من أقصى أداء نظري ممكن للهياكل الواقية الكاملة.



تحليل استنتاجات فعالية الحماية
التقييم الكمي للأداء
يُلخِّص التقييم الاصطناعي للبيانات المحاكاة والتجريبية أربعة مبادئ توجيهية أساسية لتصميم الدروع الهندسية. أولاً، يتطلّب اختيار المادة تحقيق توازن شامل بين التوصيلية والمَنفَذية المغناطيسية والسماكة وقيود خفة الوزن. وفي السيناريوهات التي تتطلّب درعاً فعّالاً بدرجة تجاوز ٦٠ ديسيبل عند الترددات الأعلى من ٢ غيغاهيرتز، تحقِّق مواد المركبات المُملوءة بمكونات مغناطيسية أداءً في الحجب يفوق أداء الطلاءات التوصيلية التقليدية بنسبة ١٥–٢٠٪ عند نفس السماكة. ثانياً، وبسبب العلاقة العكسية بين التردد التشغيلي والسماكة المطلوبة للمادة، يلزم اعتماد تصميم مخصّص مستهدف لكل نطاق ترددي. فعلى سبيل المثال، يكفي نحاس بسماكة ٠,٣ مم لتحقيق متطلبات الحجب البالغة ٨٠ ديسيبل عند تردد ٥ غيغاهيرتز، بينما تتطلّب السيناريوهات عند تردد ١٠٠ ميغاهيرتز نحاساً بسماكة ١,٢ مم، أي فرقًا في السماكة يبلغ أربعة أضعاف. ثالثاً، يخضع تسرب الإشعاع عبر الفتحات لقاعدة التوهين اللوغاريتمي، ما يستدعي التحكم الصارم في الانقطاعات البنائية؛ ويجب ألا تتجاوز أقصى أبعاد خطية لأي فتحة قيمة λ/٢٠ لتفادي حدوث تسرب كهرومغناطيسي واضح. رابعاً، تؤمّن هياكل الحجب المتعددة الطبقات الهجينة، التي تجمع بين البوليمرات التوصيلية والطبقات المعدنية الرقيقة، أداءً أوسع النطاق في الحجب يفوق أداء المواد الأحادية بمقدار ١٠–١٥ ديسيبل، وهي بالتالي مناسبة بشكل خاص لنطاق الانتقال من ٥٠٠ ميغاهيرتز إلى ٥ غيغاهيرتز.

إرشادات التنفيذ العملية
استنادًا إلى بيانات الاختبار التجريبي المُوثَّقة، يتم صياغة مواصفات التنفيذ الهندسي القياسية. وفيما يتعلّق بإدارة الوصلات، يجب استخدام حشوات الحماية من التداخل الكهرومغناطيسي (EMI) ذات أداء ضغط مستقر في المفاصل الميكانيكية، مع التحكم في قوة الضغط ضمن النطاق ٨–١٢ نيوتن/سم لضمان مقاومة تماسٍ مستقرة تقل عن ٢٫٥ ملي أوم. أما بالنسبة للتخفيف من آثار الفتحات، فتُستخدم فتحات التبريد والتهوية الضرورية ذات الهياكل الشبكية السداسية (النحلية)، حيث تكون نسبة عمق الخلية إلى قطرها أكبر من ٨:١، مما يحافظ على كفاءة الحماية من التداخل الكهرومغناطيسي عند مستوى يتجاوز ٦٠ ديسيبل حتى التردد ٦ جيجاهرتز. ومن حيث استراتيجيات التأريض، فإن أنظمة التأريض بنقطة واحدة توفر حمايةً مستقرةً من التداخل الكهرومغناطيسي عند الترددات الأقل من ٥٠٠ ميجاهرتز، بينما يُشترط استخدام التأريض بعدة نقاط مع تباعد لا يزيد عن ٢٥ مم بين نقاط الاتصال في السيناريوهات عالية التردد التي تتجاوز ١ جيجاهرتز.

الخاتمة
يؤكد هذا التحليل المنهجي أن الأداء الموثوق في درع الحماية الكهرومغناطيسية يعتمد على التحسين التعاوني لخصائص المادة، والهندسة البنائية، ومواصفات تردد التشغيل. ولا توجد حلول درع عامة تناسب جميع الاستخدامات؛ بل يمكن تحقيق أقصى كفاءة هندسية فقط من خلال تصميم موجَّه خاص بالتطبيق، يدمج الآليات النظرية مع القيود العملية في التشييد. ومع التحديث المستمر لأنظمة الاتصالات 5G/6G، والبيئات الطيفية التي تزداد ازدحامًا باستمرار، سيركز بحث تقنيات الدرع المستقبلية على حلول درع ديناميكية تكيفية للتعامل مع بيئات التداخل الكهرومغناطيسي المعقدة والمُتغيِّرة، مما يوفِّر دعمًا فنيًّا أقوى لتشغيل المعدات الإلكترونية عالية التردد من الجيل القادم بثباتٍ أعلى.
