موصل SMA: الدور المحوري في تطبيقات الموجات الراديوية والميكروويف

تؤدي موصلات الـSMA دورًا أساسيًّا لا غنى عنه في تطبيقات الترددات الراديوية والميكروويف. فهذه الفئة من الموصلات لا تتميّز فقط بأدائها الممتاز، بل تلعب أيضًا دورًا محوريًّا في مجال الترددات الراديوية والميكروويف. وبفضل هيكلها وتصميمها الفريدَين، يمكنها التعامل بسهولة مع مختلف السيناريوهات التطبيقية المعقدة، مما يوفّر دعمًا قويًّا لتشغيل أنظمة الترددات الراديوية والميكروويف بشكلٍ مستقر. سواءً كان الأمر متعلقًا بنقل البيانات عالي السرعة أو التحكم الدقيق في إشارات الميكروويف، فإن موصلات الـSMA قد أثبتت كفاءتها الاستثنائية ومكانتها الأساسية.

في مجال الترددات الراديوية والميكروويف، تؤدي الموصلات المحورية الراديوية دورًا محوريًّا. وقد صُمِّمت هذه الفئة من الموصلات خصيصًا لنقل الإشارات الراديوية، ومدى ترددها التشغيلي واسعٌ جدًّا، يصل إلى ١٨ جيجاهرتز أو أكثر. وهي تُستخدم على نطاق واسع في عدة مجالات معدات مثل الرادار والاتصالات ونقل البيانات والفضاء الجوي.



موصلات RF المحورية، وبسبب بنيتها الفريدة، تتضمّن موصلين داخليًّا وخارجيًّا مرتبَيْن بإحكام حول نفس المحور ومرتكزين على وسط عازل، ما يشكّل بذلك نظام انتقالٍ فعّال. وتتمثّل وظيفتها الأساسية في نقل إشارات مجالات RF الكهرومغناطيسية المختلفة بسلاسة، وإقامة اتصالات إشارة مستقرة بين مختلف الأنظمة الفرعية أو الأجهزة في نظام الاتصالات. وبصفتها مكوّنًا سلبيًّا في المنفذ، تؤدّي موصلات RF المحورية دورًا لا غنى عنه في أنظمة الاتصالات. واليوم، سنستعرض نوعًا واحدًا من موصلات RF المحورية، ألا وهو موصل SMA.

موصل توصيل كوكسيالي من نوع SMA، ويُشار إليه اختصارًا بـ "SMA"، هو موصلٌ شائع الاستخدام جدًّا في مجالات الترددات الراديوية والموجات الميكروية والموجات المليمترية. ويعني مصطلح "SMA" في اسمه النسخة الصغيرة جدًّا (Subminiature Version A)، وقد أصبح هذا الموصل معيارًا صناعيًّا راسخًا منذ إدخاله في ستينيات القرن العشرين. وتحدد المواصفة العسكرية القياسية MIL-STD-348 بالتفصيل أبعاد واجهة موصلات SMA وغيرها من المعايير الأساسية، وكان الهدف الأولي منها تطبيقات تعمل عند تردد 12 غيغاهيرتز. ومع تطور التكنولوجيا، يمكن لموصلات SMA المتوافقة مع المعيار أن تعمل الآن بشكل مستقر عند ترددات تصل إلى 18 غيغاهيرتز دون قيود ناتجة عن ظواهر الوضعية (Mode Limitations). علاوةً على ذلك، يمكن لبعض موصلات SMA عالية الدقة أن تعمل عند ترددات تصل إلى 26.5 غيغاهيرتز.

نظرًا لحجمها الصغير، وسهولة تشغيلها، وأدائها الموثوق، فإن موصلات الـSMA تُفضَّل بشكل كبير في معدات الاختبار المحمولة ومعدات المختبرات. وعلى الرغم من أن بعض موصلات الـSMA تحقِّق إعدادات دقيقة للمعاملات من خلال مواد غلاف مصمَّمة بعناية، فإنه في الاستخدام العملي، يمكن غالبًا تحقيق أداء ممتاز ببساطة عن طريق لفِّها يدويًّا.

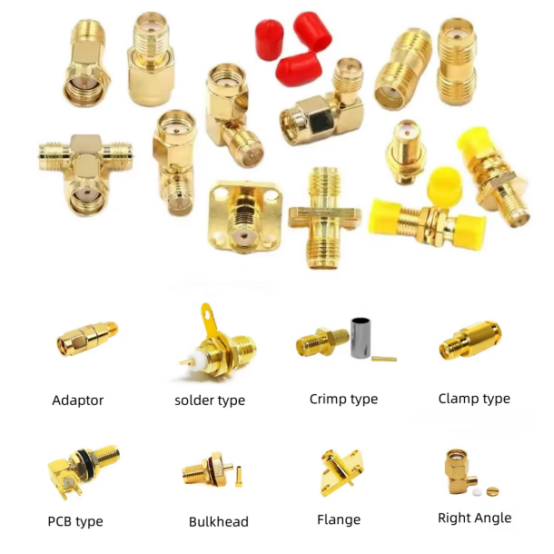

موصل ذكري بزاوية قائمة من نوع SMA، مناسب لكابلات التوافقي RG174 وRG316 وRG188 وLMR-100 وPE-B100 وPE-C100، وبقطر 0.1 بوصة. وبسبب العلاقة الوثيقة بين قدرة معالجة الطاقة وحجم الموصلات التوافقيّة، فإن موصلات SMA تكون عادةً مناسبة لمدى القدرة المنخفض إلى المتوسط، وليس للتشغيل عالي القدرة. وهذا ما يجعلها مميّزة في التوصيلات منخفضة القدرة ضمن تطبيقات الاتصالات السلكية واللاسلكية والمكوّنات المرتبطة بها. وفي العديد من تطبيقات الاختبار والقياس، أصبحت موصلات SMA الخيار المفضّل طالما كانت القدرة المستخدمة دون 18 جيجاهرتز، ليس فقط بسبب انتشارها الواسع وتكلفتها المنخفضة نسبيًا، بل أيضًا بسبب تصميمها المدمج والصغير. ومع ذلك، يجدر بالذكر أنَّه على الرغم من تشابه حجم واجهة موصلات SMA وقابلية تبادلها، فقد تتعرّض موصلات 3.5 مم و2.92 مم لخطر التلف أثناء عمليات التوصيل والفصل المتكررة.

موصل أنثى مستقيم من نوع SMA، مزود بملحقات تثبيت أو لحام، ويُركَّب باستخدام طريقة التثبيت بالصفيحة ذات الأربع فتحات، مع مسافة بين الفتحات قدرها ٠,٣٤ بوصة، ومناسب لمختلف الكابلات المحورية مثل RG58 وRG55 وRG141 وRG142 وRG223 وRG400. ومن الجدير بالذكر أن دورة إدخال وإخراج موصلات SMA تبلغ عادةً أكثر من ٥٠٠ دورة، مما يدل على استقرارها الممتاز. وكغيرها من الموصلات المحورية الشائعة، تتبع موصلات SMA تصميم «الاستقطاب القياسي»، ما يعني أن الموصلات ذات الخيوط الداخلية في واجهة الاتصال تحتوي أيضًا على دبوس مركزي، وتُعرف باسم الموصلات «الذكرية». أما الغلاف الخارجي فيحتوي على خيوط أيضًا، بينما يحتوي الجزء الداخلي على مقبس، ويُعرف باسم الموصل «الأنثوي». بالإضافة إلى ذلك، توجد موصلات SMA ذات استقطاب معكوس، وتُستخدم أساسًا في الأجهزة الاستهلاكية مثل أجهزة التوجيه اللاسلكية، حيث يكون موقع الدبوس المركزي والمقبس عكس موقعهما في الموصلات ذات الاستقطاب القياسي.

يمكن لتوصيلات SMA استبدال الموصل الأنثوي في الموقع، باستخدام طريقة التركيب بالشفّة ذات الثُّقبَيْن، وبقطر دبوس قدره ٠٫٠١٥ بوصة ومسافة بين الثقوب قدرها ٠٫٤ بوصة، ومزودة بحلقة معدنية. وتُستخدم هذه النوعية من الموصلات على نطاق واسع في مختلف الكابلات المحورية ذات عوامل الشكل المختلفة، مثل الأنواع المختلفة المصممة لتوصيل الكابلات المحورية، والموصلات اللوحية القابلة لإعادة التدوير من نوع الضغط، وموصلات الاختراق الجداري، والمُحوِّلات، والموصلات ذات نصف قطر الانحناء المختلف. وفي معظم التطبيقات منخفضة القدرة، ما دامت القدرة لا تتجاوز ١٨ جيجاهرتز ومتطلبات الدقة ليست صارمة للغاية، فإن موصلات SMA أصبحت الخيار الأول لدى كثيرين.
