لماذا تتطلّب أنظمة ترددات الراديو (RF) حمايةً احترافيةً من الصواعق؟

تُعَدُّ الأضرار الناجمة عن الصواعق في مرافق الاتصالات خطرًا كامنًا يُهمَل عادةً، رغم تدميره الشديد لأنظمة الاتصالات اللاسلكية الحديثة. فغالبًا ما يركِّز مشغِّلو المشاريع ومديرو المعدات على كفاءة انتقال الإشارات واستقرار تشغيل المعدات، بينما يتجاهلون مخاطر موجات الصواعق. وفي الواقع، يكفي صاعقة واحدة أو حتى موجة صاعقة مُستحثَّة واحدة لتُعطِّل نظام اتصالات دقيق بالكامل فورًا، بل وقد تدمِّره تمامًا. ومن ثم فإن تركيب واقيات موجات الصواعق الاحترافية الخاصة بالهوائيات والأسلاك الواصلة بينها أصبح ضرورةً لضمان انتقال إشارات الترددات الراديوية (RF) دون انقطاعٍ أو تشويشٍ، وباستقرارٍ وفقدانٍ منخفضٍ في البيئات القاسية التي تشهد عواصف رعدية شديدة وتدخلات موجية.

مع الانتشار الشامل والتطوير التكراري السريع لتكنولوجيا الاتصالات المتنقلة من الجيل الخامس (5G)، تم نشر مختلف أنظمة الإشارات اللاسلكية—بما في ذلك شبكات الاتصالات اللاسلكية الشاملة، وأنظمة الاتصالات الفضائية لمسافات طويلة، وأنظمة تحديد المواقع عبر نظام التموضع العالمي (GPS) عالية الدقة، وشبكات البث الإذاعي اللاسلكي—على نطاق واسع في عدة مجالات رئيسية. وتُشكِّل هذه الأنظمة التي تعتمد على الترددات الراديوية (RF) البنية التحتية الأساسية للمجتمع الحديث، حيث تدعم التشغيل الطبيعي لمجموعات محطات قواعد الاتصالات، وأجهزة إنترنت الأشياء (IoT) الخاصة بالمدن الذكية، وأنظمة مراقبة حركة المرور الحضرية في الوقت الفعلي، ومعدات الاتصالات المستخدمة في عمليات الإنقاذ الطارئة. وبما أن استقرار تشغيل هذه الأنظمة يحدد بشكل مباشر مدى اعتمادية الاتصالات العامة وفعالية التشغيل الذكي للمجتمع.



ومع ذلك، في التشييد والتشغيل الفعليين لمشاريع الاتصالات، يركّز معظم المستخدمين والمهندسين على أداء معدات الأجهزة، وكثافة تغطية إشارة الشبكة، وعرض النطاق الترددي للنقل، بينما يتجاهلون بسهولة الخطر الأمني الحرج الذي تشكّله فرط الجهد الناتج عن الصواعق على أنظمة هوائيات الإرسال والاستقبال (RF) وخطوط التغذية. وهذه المخاطر الخفية التي طالما أُهمِلت تؤدي غالبًا إلى أعطال مفاجئة في المعدات خلال مواسم العواصف الرعدية، ما يتسبب في خسائر غير متوقعة لعمليات الاتصال.

عندما تتعرض خطوط إرسال الهوائيات الخارجية والموصلات المرتبطة بها للاستثارة الناتجة عن البرق أو لنبضات كهرومغناطيسية شديدة من البرق (LEMP)، فإن الجهد العالي العابر الناتج ينتشر بسرعة كبيرة على طول الخط. وتتمثل العواقب الخفيفة في انقطاع مؤقت لإشارات الاتصال وفشل في نقل البيانات، بينما تؤدي الحالات الشديدة إلى احتراق دائم وتلف المكونات الدقيقة الأساسية مثل وحدات الإرسال والاستقبال الراديوية (RF)، ومكبرات الطاقة، ومعدات معالجة القاعدة النطاقية، بل وقد تؤدي إلى شلل تام للنظام الاتصالي بأكمله. ولذلك، أصبح تركيب واقيات مخصصة عالية الدقة ضد الصواعق للهوائيات والموصلات المرتبطة بها على جميع خطوط الإشارات الراديوية الخارجية إجراءً لا غنى عنه في معايير التجهيز والتطوير لأنظمة الاتصالات الحديثة.

لماذا تكون أنظمة الإشارات الراديوية (RF) عُرضة لضربات البرق؟

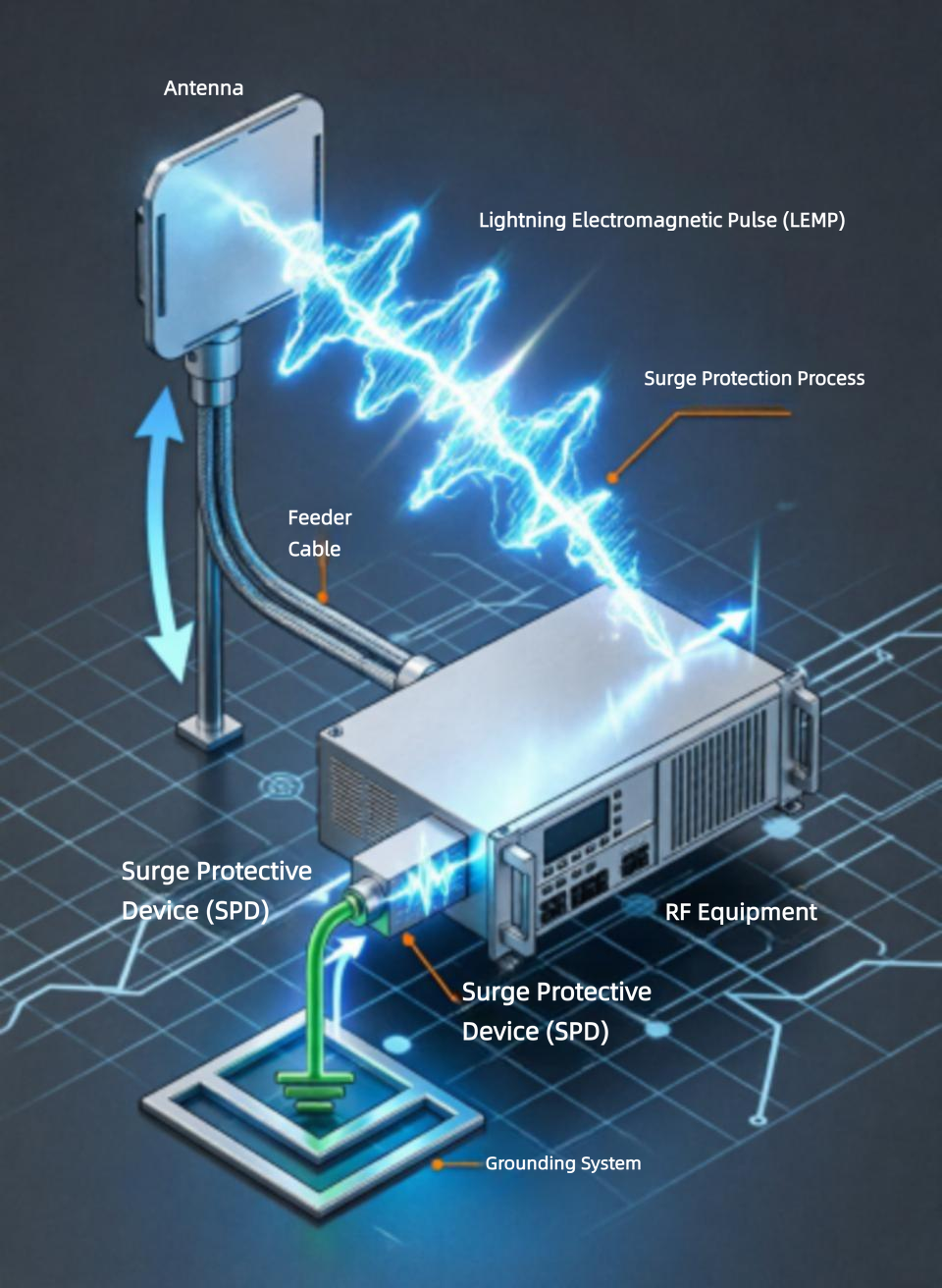

يتكون نظام هوائي-تغذية كهرومغناطيسي كامل من أربعة أجزاء أساسية: الهوائيات الخارجية لاستقبال الإشارات وإرسالها، والكابلات التوصيلية، ومعدات الاتصال الكهرومغناطيسي الطرفية، وأنظمة الحماية المساعدة بالأرضي. وتحدد الشكل الخاص للتثبيت لهذا النظام هشاشته الأصلية تجاه صدمات البرق.

وتُعتبر الهوائيات، بوصفها الوحدات الطرفية لاستقبال الإشارات وإرسالها في النظام بأكمله، عادةً ما تُركَّب في مواقع مرتفعة ومفتوحة مثل أسطح المباني وأبراج الاتصالات الحديدية وأعمدة محطات القاعدة، وذلك لضمان استقبال الإشارات وإرسالها دون عوائق. وتُعد هذه البيئات عالية التعرّض التي تُركَّب فيها الهوائيات أشد القنوات عُرضةً لاقتران طاقة الصاعقة في المرافق الخارجية للاتصالات.

جدير بالذكر أن تلف نظام الترددات الراديوية (RF) لا ينتج فقط عن الصواعق المباشرة. ففي معظم السيناريوهات الهندسية العملية، تُعَدّ التداخلات غير المباشرة الناجمة عن الصواعق السبب الرئيسي لحدوث أعطال متكررة في المعدات. وتشكل مخاطر التيار الزائد الخفية المتعددة تهديدًا مستمرًا على سلامة معدات الترددات الراديوية: الحث الناتج عن المجالات الكهرومغناطيسية القوية التي تولّدها النبضات الكهرومغناطيسية للصواعق (LEMP) أثناء نشاطات البرق؛ والجهد الزائد العابر الناتج عن صواعق تضرب مناطق مجاورة؛ والجهد الزائد الدوري الناتج عن عمليات التشغيل والإيقاف في أنظمة إمداد الطاقة الحضرية؛ والتداخل الكهرومغناطيسي المتقاطع بين خطوط الاتصال المرتبة بكثافة.

تتسلل هذه التقلبات العابرة عالية الطاقة لحظيًّا بسرعة إلى معدات الاتصالات الداخلية عبر كابلات التغذية، مما يؤثر مباشرةً على المكونات الدقيقة والهشة الأساسية، ومنها وحدات الإرسال والاستقبال الراديوية (RF)، ووحدات معالجة النطاق الأساسي، وأجهزة مضخمات الطاقة. علاوةً على ذلك، تتجه معدات الاتصالات الحديثة نحو درجة أعلى من التكامل والتصغير والدقة. ومع تحسُّن أداء النقل، فإن قدرة المكونات الإلكترونية الداخلية على تحمل فرط الجهد تتراجع باستمرار، ما يفرض متطلبات أعلى وأكثر صرامةً على قدرة معدات الحماية المساعدة في مقاومة الصواعق وقمع التيار الزائد.



مبدأ عمل واقيات التيار الزائد ذات المفتاح الهوائي-التغذوي

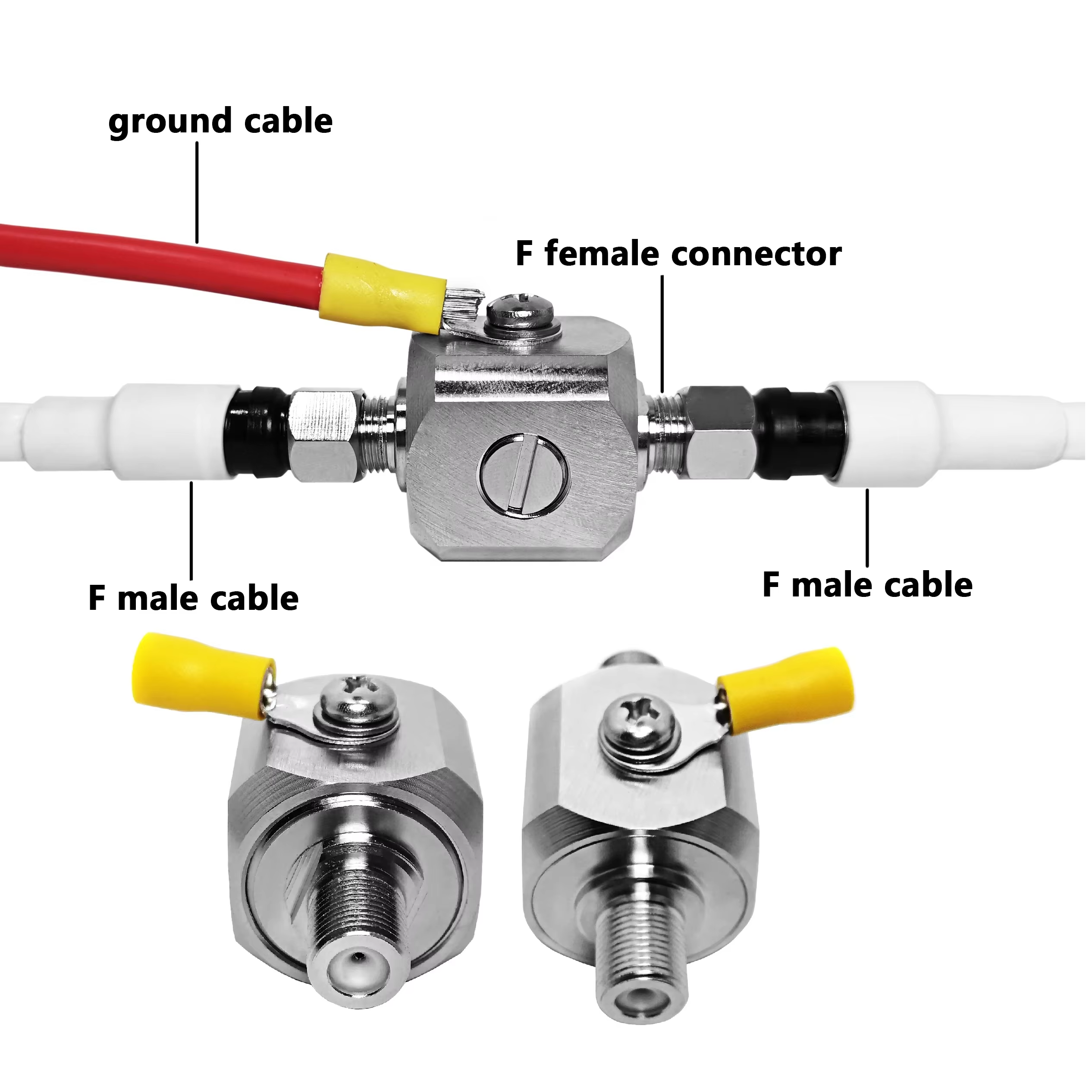

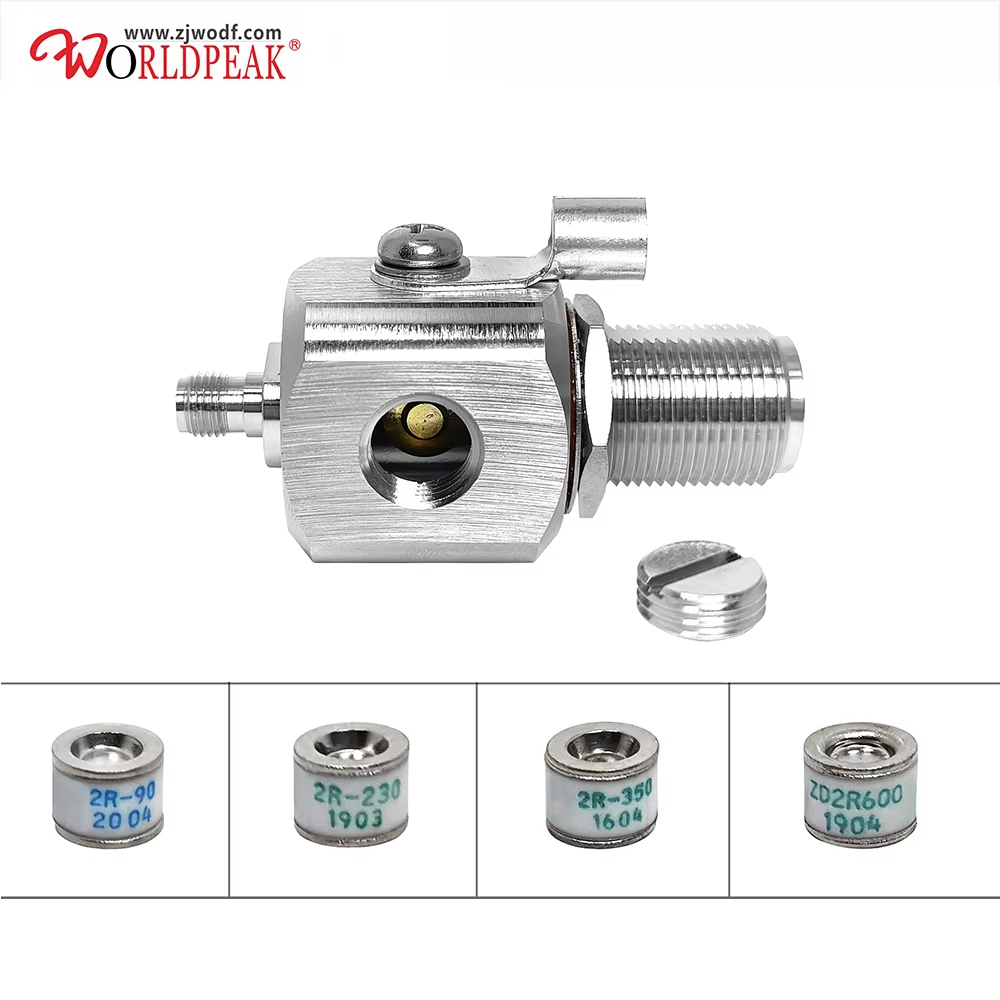

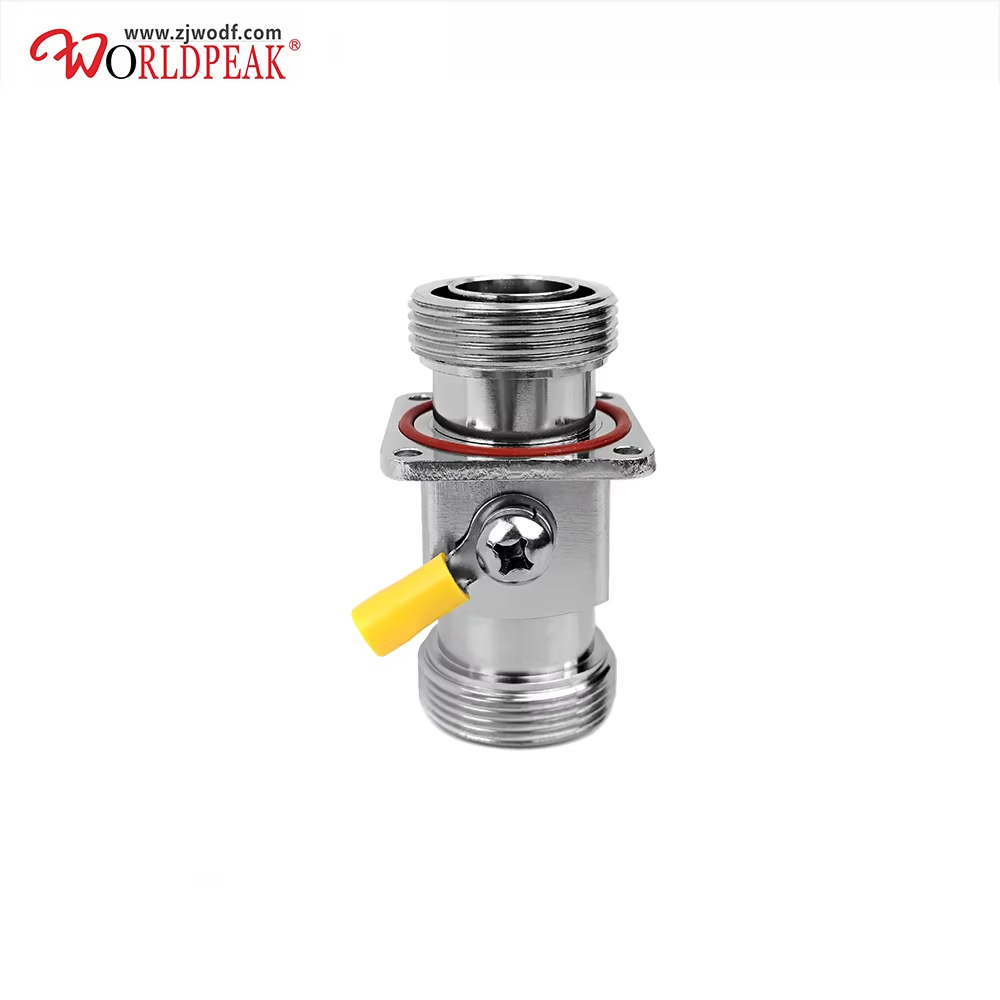

مُحَوِّلات الحماية من الصواعق في سلسلة WDF المخصصة للهوائيات والموصلات هي منتجات مُصمَّمة ومطورة بشكل احترافي لأنظمة نقل إشارات التردد اللاسلكي عبر النطاق الكامل. وتستهدف هذه السلسلة المشكلات الرئيسية المتعلقة بالتداخل الناجم عن النبضات الكهرومغناطيسية الناتجة عن البرق، والجهد الزائد الناتج عن البرق، والجهد الزائد الناتج عن تشغيل وفصل أنظمة الطاقة في خطوط الاتصالات، ويمكنها تحقيق كبح فعّال للصواعق وحماية شاملة للمعدات دون التأثير على انتقال الإشارات العادية.

ومبدأ العمل الذكي التكيفي للحماية يمكن تقسيمه إلى حالتين تشغيليتين، مما يحقّق توازنًا مثاليًّا بين انتقال الإشارات وحماية الصواعق. وفي ظل الظروف التشغيلية العادية للخط، تحتفظ مُحوِّلة الحماية من الصواعق بخصائص انتقال ممتازة ذات تردد عالٍ وفقدان منخفض. فهي لا تُسبِّب أي توهُّن في الإشارة أو تقلُّب في المعاوقة أو تشويه في الإشارة أثناء انتقال إشارات التردد اللاسلكي، ما يضمن سلامة إشارات الاتصالات ذات التردد العالي واستمراريتها.

بمجرد ظهور تيار صاعق أو جهد زائد عابر على الخط، فإن مكونات الحماية عالية الحساسية الداخلية في جهاز الحماية تُفعَّل فورًا وتبدأ الاستجابة السريعة. ويقوم الجهاز بإجراء التوصيل بسرعة وإطلاق تيار الصاعق اللحظي إلى نظام التأريض الموثوق، مما يحد بشكل فعّال من سعة الجهد الزائد عند الطرف الأمامي للمعدات الطرفية. وبذلك يعزل تأثير الصاعق عالي الطاقة ويوفر الحماية لمعدات الاتصالات الراديوية (RF) الواقعة في الطرف الخلفي من التلف أو الاحتراق.

وتتم عملية الحماية بكاملها بكفاءة استجابة فائقة السرعة، حيث تكتمل كشف الصاعق والعملية التبديلية وتفريغ التيار خلال ميكروثانية أو حتى نانوثانية. ويمكنه اعتراض صواعق البرق اللحظية بدقةٍ عاليةٍ، وهي الصواعق التي يصعب على أجهزة الحماية التقليدية اكتشافها، ما يضمن حمايةً فوريةً لمعدات الاتصالات الدقيقة ويحافظ على التشغيل المستقر والآمن على المدى الطويل للنظام الكامل المكوَّن من هوائيات الاتصالات الراديوية (RF) وخطوط التغذية.
