RF коаксиален скоков кабел: готови срещу персонализирани решения

RF коаксиален скоков кабел: готови срещу персонализирани решения

Всяка RF система разчита на къси коаксиални връзки, за да се запълни разстоянието между основните компоненти. Този къс кабел — RF коаксиален скок — свързва антени с филтри, изходи на LNA с комбинатори и генератори на сигнали с изпитателно оборудване. Изборът между предварително изработен RF коаксиален скок и персонализирана сборка влияе както върху цялостността на сигнала, така и върху разходите за набавка повече, отколкото повечето инженери първоначално очакват.

Някога предполагах, че всеки стандартен по дължина скок ще работи еднакво добре при порта за антена на базова станция, при панела за свързване на DAS и при настройка за измерване на работна маса. Това предположение престана да е валидно, когато прегледите на системната загуба при вмъкване започнаха да сочат именно към RF коаксиалния скок, особено при връзки над 1 GHz, където изборът на ядро на кабела превръща незначителна загуба в измерим проблем за бюджета на връзката.

Защо спецификациите на скока имат значение дори при кратки дължини

Обикновено RF коаксиалният скоков кабел има дължина от 0,5 до 3 метра. При тези разстояния инженерите понякога пренебрегват загубата. При честоти 2,4 GHz или 3,5 GHz обаче един 1-метров RF коаксиален скоков кабел, изработен върху RG58, води до забележимо различен бюджет на загубите в сравнение с такъв, изработен върху LMR-400. Загубите се натрупват, когато в една и съща сигнална верига са включени няколко скокови кабела — особено важно, ако в тази верига участва и високочестотен RF конектор.

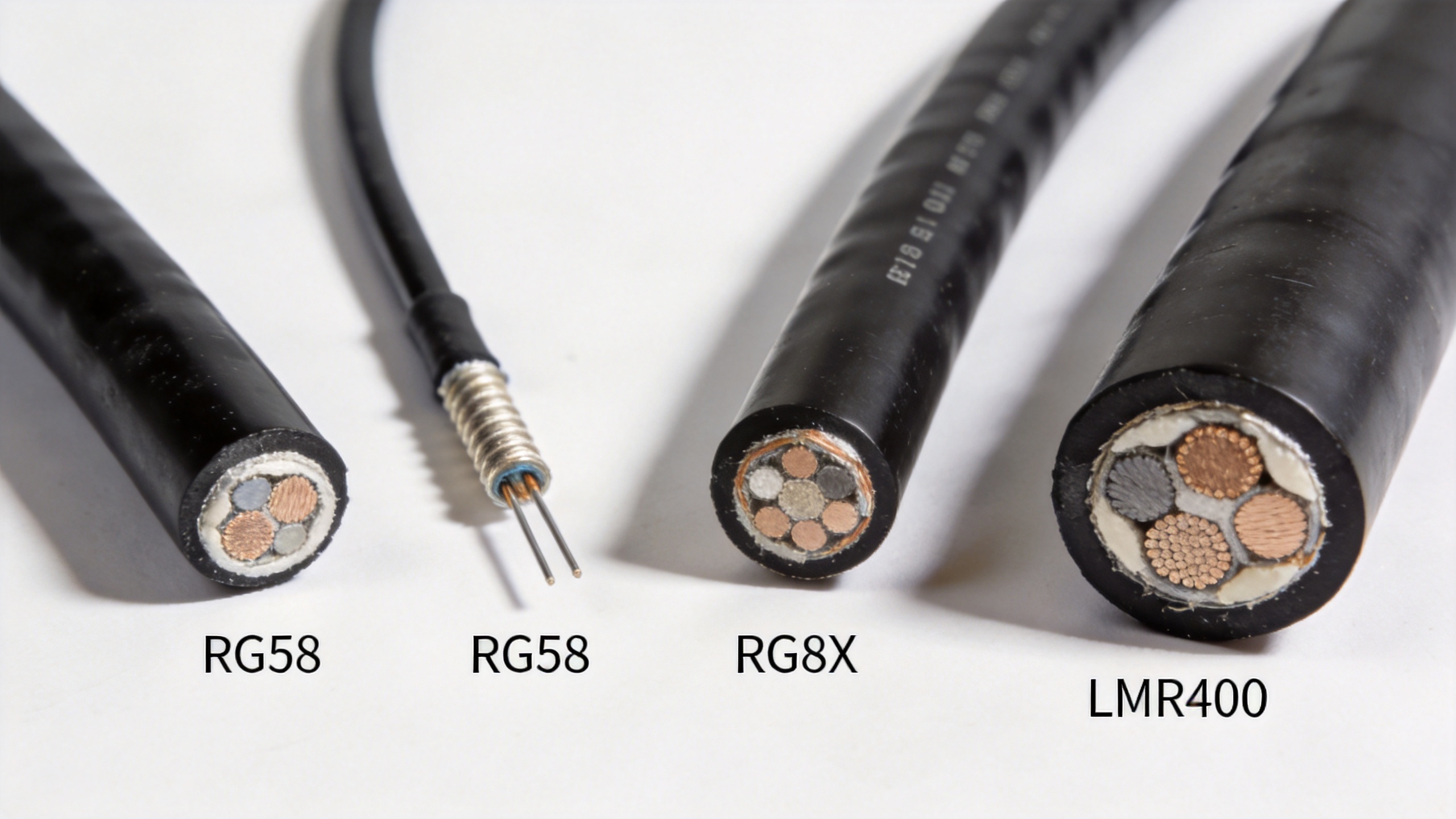

Типове кабелни жици: RG58, RG8X и LMR400

RG58

RG58 е класическият вариант: широко достъпна, гъвкава и евтина. За приложения с ниска мощност и ниска честота — като VHF наблюдение или тестови връзки от постоянен ток до 100 MHz — тя работи задоволително. Над 500 MHz загубата при вкарване на единица дължина нараства по-бързо, отколкото при алтернативите от серията LMR. Ако вашата система работи в честотния диапазон от 700 MHz до 6 GHz, RG58 не е подходяща за нищо друго освен за най-късите участъци.

RG8X (Mini-8)

RG8X заема средно положение: по-малък диаметър от LMR-400, по-ниски загуби от RG58 и достатъчна гъвкавост за инсталации с тесни завои. При 440 MHz десетфутов RF коаксиален скоков кабел RG8X губи приблизително 0,8 dB — приемливо в много приложения, но неподходящо за антени с висока усилване или за многоточкови DAS връзки. Той е разумна опция, когато физическото трасиране изисква остри завои и дължината на кабела остава под 2 метра при честоти под 1 GHz.

Lmr-400

LMR-400 се използва за повечето приложения на RF коаксиални скокови кабели в базови станции. Загубата на сигнал при използване на кабели от серията LMR е приблизително с 35–60 % по-ниска в сравнение с RG8X, в зависимост от честотата и дължината на трасето — разликата е съществена при връзките между антена и RRU, както и при магистралните линии на DAS. Компромисът е минималният радиус на огъване: за LMR-400 той е около 25 mm, което е повече от този при RG58 или RG8X. LMR400 Low-Loss 50 Ohm Coaxial Cable на Worldpeak е подходящ за инсталации в базови станции, на мачти и в стойки, където основна цел е минимизирането на загубите.

За приложения, изискващи постоянство на импеданса и стабилност на фазата — прецизни измервателни системи, фидове за антени със съвпадащи фази — разгледайте кабел от тип RG196. Коаксиалният кабел RG196 с импеданс 50 ома на Worldpeak отговаря на този клас производителност.

Готови ВЧ коаксиални скокови кабели

Готовият ВЧ коаксиален скоков кабел е подходящият избор, когато:

• Имате нужда от стандартни дължини (0,5 м, 1 м, 2 м) с често срещани типове съединители.
• Срокът за доставка е ограничение — готовите асемблиранти се изпращат незабавно или в рамките на няколко дни.
• Обемът е малък (по-малко от 20–50 бройки), където разходите за настройка на персонализирано производство надвишават спестяванията на единица.
• Стандартният ВЧ коаксиален скоков кабел от склад отговаря на бюджета за загуби, без да се налага използването на персонализиран кабел или обвивка.

Готовият кабел не означава ниско качество. Правилно асемблиран ВЧ коаксиален скоков кабел с потвърдена чрез тестове загуба при включване и КСВР ще превъзхожда зле изработен персонализиран асембль. Въпросът е дали стандартната конфигурация отговаря на изискванията на приложението.

Персонализирани ВЧ коаксиални скокови кабели: OEM опции и срокове за доставка

Специално проектираните RF коаксиални скокови съединения се гарантират, когато стандартната конфигурация не е подходяща:

• Изисква се нестандартна дължина, за да се избегнат сервизните петли.
• Комбинация от различни типове конектори (например, 7/16 DIN женски към N мъжки преход).
• Специална обвивка за устойчивост към UV лъчение, масло или химикали при разполагане в тежки среди.
• Производство в голям обем, изискващо документация за тестове на всяко отделно съединение за интеграция в OEM продукти.

Стандартните специални конфигурации на RF коаксиални скокови съединения — с определена дължина, често използвани конектори и стандартен кабел — обикновено имат производствен водещ период от 2 до 4 седмици. Конфигурациите, изискващи специални материали или некаталожни конектори, могат да отнемат от 3 до 6 седмици. Малките серии от 10 до 50 съединения често се произвеждат по-бързо, когато производителят поддържа собствени запаси от кабели и конектори.

Worldpeak поддържа както малки серийни прототипни производствени партиди, така и серийно производство на персонализирани RF коаксиални скокови кабели. Всяка сглобка включва предварителна проверка на загубата при вмъкване и КСВР преди изпращането ѝ, като тестовите данни се включват в документацията за доставка за купувачи, които изискват доказателства за входящия контрол.

Монтаж: огъване, момент на затягане и защита срещу атмосферни влияния

Минимален радиус на огъване

Нарушаването на минималния радиус на огъване на RF коаксиален скоков кабел води до компресия или деформация на диелектрика, променя локално характеристичното съпротивление и предизвиква отражения. За LMR-400 е необходим минимален радиус на огъване от приблизително 25 mm; RG58 и RG8X позволяват по-плътно трасиране при 12–16 mm. Избягвайте ръчното огъване на полутвърди кабелни типове; използвайте специален инструмент за огъване на коаксиални кабели, за да предотвратите деформация на външния проводник.

Въртящ момент на конектора

Ръчното затегане на SMA или N-тип конектори върху RF коаксиален скоков кабел остава една от най-честите грешки при монтаж на място. Недостатъчно затегнатите връзки развиват повишено контактно съпротивление и VSWR в рамките на няколко месеца. За SMA конекторите е необходим въртящ момент от 3–5 инч-паунда (0.34–0.56 Nm); за N-тип конекторите — от 12–15 инч-паунда. Използвайте калибриран динамометричен ключ за всяка връзка.

Защитата от временните условия

Външните RF коаксиални скокови кабелни връзки в антенни портове са сред най-често срещаните места за проникване на влага. При ретрофит инсталации без фабрична защита срещу атмосферни влияния приложете самосливаща се лента, започвайки от тялото на кабела и припокривайки тялото на конектора, като се движиш нагоре против посоката на водния поток. Правилно запечатаните RF коаксиални скокови кабелни връзки предотвратяват дрейфа на VSWR и корозията, които обикновено се появяват след първия дъждовен сезон.

Избор между готови и персонализирани

Три въпроса насочват решението:

1. Съвпада ли стандартната конфигурация с вашите типове конектори и дължина? Ако отговорът е положителен, предварително изработеният RF коаксиален скоков кабел обикновено е по-бързият и по-икономичен избор.
2. Планът ви за честоти позволява ли стандартното ядро на кабела? За системи над 1 GHz при по-дълги разстояния потвърдете, че RF коаксиалният скоков кабел въз основа на LMR-400 отговаря на бюджета за загуби, преди да приемете, че всяка стандартна сглобка ще работи.
3. Имате ли нужда от документация за тестване на всяка отделна сглобка или от нетипови материали? Ако отговорът е положителен, подходящият път е използването на персонализиран RF коаксиален скоков кабел от производител с вградено тестване.

Пазарът rf sma семейството на конекторите е най-често срещаният тип интерфейс за RF коаксиални скокови кабели в честотния диапазон 0–18 GHz — лабораторни работни места, инсталации на малки клетки, панели за разпределение на сигнала (DAS). променлив RF атениюатор или rF разпределител на мощност в същата верига за предаване на сигнал налага специфични изисквания за съгласуване на импеданса върху съседните скокови кабели; изборът на ядро на кабел, което поддържа постоянен 50-омов характеристичен импеданс в целия работен честотен диапазон, не е опция в тези конфигурации.
