Какви са ключовите технически характеристики на кабел за фидер с ниски загуби?
В началото на работата ми с антенни фидерни системи аз оптимизирах избора на кабели според един-единствен параметър: вносните загуби на метър. Слепото петно беше, че производителността на фидерния кабел с ниски загуби зависи едновременно от поне пет взаимосвързани спецификации, а оптимизирането само по затихване може да остави недостатъчни мощностното натоварване, екранирането или защитата срещу атмосферни влияния за конкретната инсталационна среда. Ако определяте кабел за фидър с ниски загуби за базова станция, разпределена антенна система (DAS) или външна микровълнова връзка, този анализ обхваща най-важните спецификации и начина, по който те взаимодействат в практиката.
1. Характеристично съпротивление: Непоклатимата основа
Всички телекомуникационни фидерни кабели са специфицирани с характеристично съпротивление от 50 ома. Това не е произволно: 50 ома представлява практически компромис между минималното затихване (което би предпочело приблизително 77 ома) и максималната мощност, която може да се пренася (което предпочита приблизително 30 ома). Съгласуването на съпротивлението на фидерния кабел с предавателно-приемното устройство, антената и всички компоненти по пътя е това, което предотвратява отразената мощност и натрупването на стоящи вълни, които намаляват бюджета на връзката ви. Преди да оценявате каквито и да било други спецификации, потвърдете, че всеки елемент по фидерния път споделя тази референтна стойност от 50 ома.
2. Затихване на единица дължина: Основната спецификация за загуби
Загубата на сигнал е спецификацията, върху която повечето отбори за набавки първо се фокусират — и това е напълно оправдано. Тя определя максималната използваема дължина на фидера за дадена честота и бюджет на връзката. Въпреки това цифрата за загуба, посочена в техническия документ, представлява долна граница, а не гаранция за реални условия — ъглите при свързване на конекторите, геометрията при инсталиране и температурните колебания всички допринасят за допълнителни загуби, които лабораторното измерване не улавя.
Полезно сравнение между често използваните типове кабели при 2,4 GHz:
| Тип кабел | ВД (инчове) | Загуба при 2,4 ГГц | Строителство |
|---|---|---|---|
| RG-214/U ( rg214 кабел ) | 0.425" | ~0,67 dB/m | Двойна оплетка, цял полиетиленов диелектрик |
| Lmr-400 | 0.405" | 0,223 dB/m | Фоамен диелектрик, двойна екранировка |
| lmr600 кабел (LMR-600) | 0.590" | 0,144 dB/m | Фоамен диелектрик, двойна екранировка |
| 7/8" гофриран твърд кабел | 0.55" | ~0,062 дБ/м (оценка) | Гофрирана медна външна обвивка, пенополиетилен |
Контрастът между rg214 кабел и съвременния фидерен кабел LMR-серия с пенодиелектрик е значителен: LMR-400 постига приблизително три пъти по-ниски загуби при 2,4 GHz при почти идентичен физически диаметър. При фидерни линии с дължина над 15–20 метра тази разлика оказва измеримо влияние върху резерва на връзката. Кабелът lmr600 кабел осигурява допълнително намаляване — приблизително с 35 % по-ниски загуби при 2,4 GHz в сравнение с LMR-400 — при по-голям диаметър от 0,590 инча. Гофрираният хардлайн кабел осигурява най-ниското затихване в групата, като компромисът е по-ограничената гъвкавост при монтажа, както е обсъдено в раздел 5.
3. Тип диелектрик и неговото влияние върху загубите и мощността

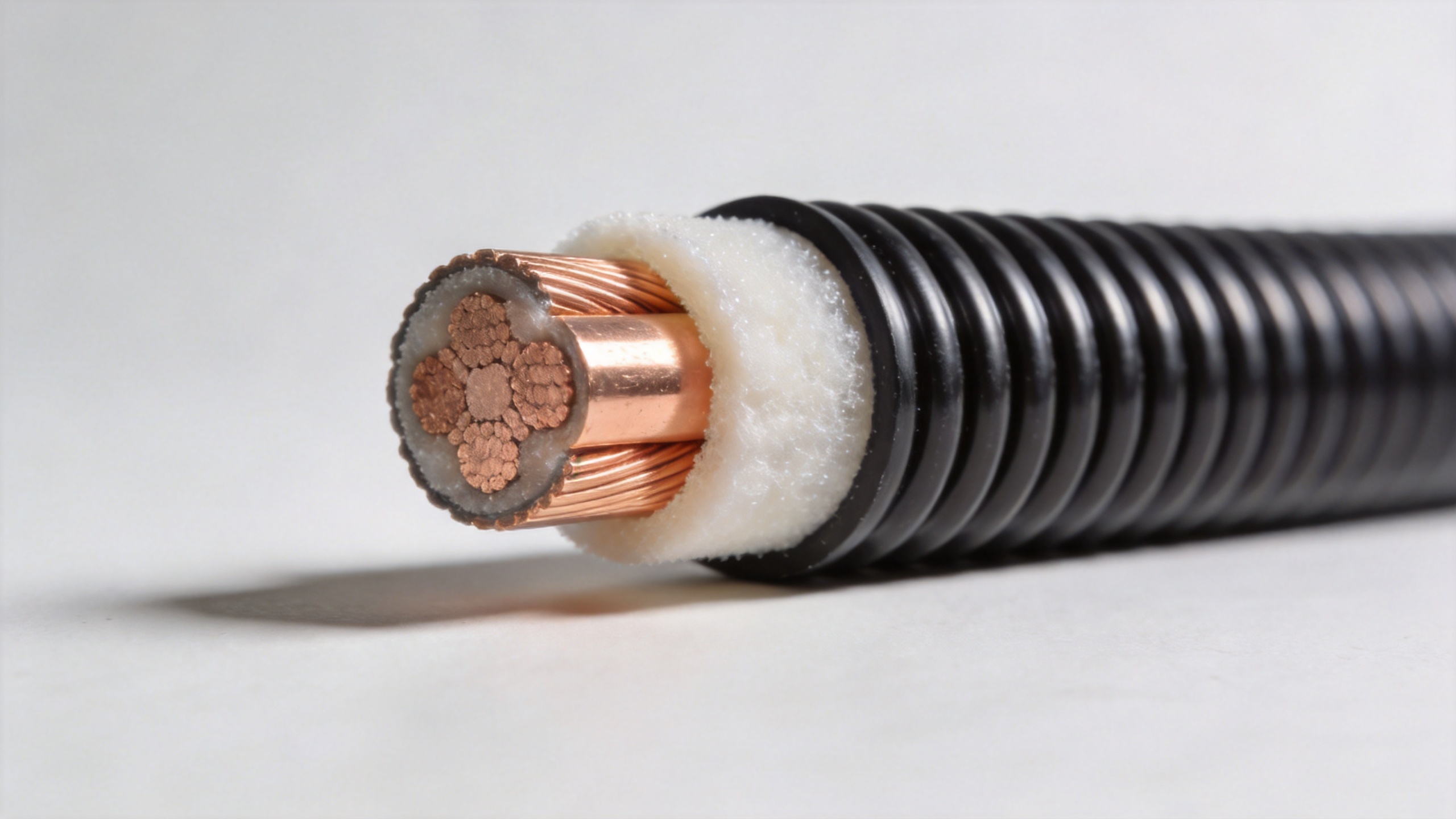

Диелектричният материал между вътрешния и външния проводник е това, което отличава съвременните фидерни кабели с ниски загуби от по-старите конструкции с цял полиетилен. Диелектрикът от пяна с ниска плътност намалява както капацитивните загуби, така и диелектричното затопляне, което позволява по-ниско ослабване и по-висока непрекъсната мощност при същия физически диаметър. Ако монтажната среда остава в рамките на температурния диапазон, за който е проектиран кабелът, и структурата на пяната е механично непокътната, очакваният резултат трябва да е близък до стойността, посочена в техническата документация. Веднъж компресирана чрез прекалено огъване или повредена от проникване на влага, пяната води до увеличение на ослабването — често без видими външни признаци.
За външни фидерни приложения, при които влагата представлява дългосрочен риск, диелектрикът от ПТФЕ предлага по-добра устойчивост към влага в сравнение с пяната от полиетилен, макар и при по-висока цена и обикновено по-високи загуби на единица дължина. Опциите за обвивка от LSZH отговарят на изискванията за пожарна безопасност при инсталации на DAS в сгради.
4. Мощностна способност: Често недостатъчно специфицирана
Категорията спецификации, която се пропуска по-често, отколкото трябва, е способността за обработка на мощност. Екипите, които избират кабел за фидер с ниски загуби, понякога се основават изцяло на честотния диапазон и затихването, като напълно изключват способността за обработка на мощност от заявката за цитиране на цена (RFQ). При предавателните вериги на базови станции с висока мощност и развертания на 5G NR това пропускане може да доведе до термично повреждане на конекторите и диелектрика при непрекъснато функциониране. Номиналната стойност за обработка на мощност зависи както от диаметъра на кабела, така и от типа диелектрик и намалява с увеличаването на честотата поради по-високата плътност на ВЧ тока по повърхностите на проводниците.
Изкушението да се избере кабел въз основа на най-ниската загуба при вмъкване е голямо и за повечето лабораторни приложения този подход е ефективен. За фидер на външна базова станция с усилвател с висока мощност в задната част обаче трябва внимателно да се проучат номиналните стойности за пиковата и средната мощност, преди да се определи окончателно диаметърът на кабела. Приблизително казано, удвояването на диаметъра на кабела удвоява способността му за непрекъснато отвеждане на мощност, което е една от причините 7/8-инчовият гофриран кабел да остава предпочитаният избор за фидери на макро-клетки с висока мощност, въпреки сложността при инсталирането му.
5. Ефективност на екранирането: Критична за DAS и приложения в сгради
Ефективността на екранирането определя колко ефективно кабелът изолира предавания сигнал от заобикалящата електромагнитна среда. При инсталациите на базови станции на кули екранирането предотвратява разпространяването на интерференция, която може да се свърже със съседни кабелни трасета. В разпределените антенни системи (DAS) вътре в сгради то предотвратява интерференция между канали в различни сектори и елиминира приноса към пасивната интермодулация (PIM) от самия фидерен път.
Съвременните фидерни кабели с ниски загуби използват комбинация от фолио и плетена броня за екраниране, което обикновено осигурява ефективност на екранирането от 85 dB или по-добра в телекомуникационния честотен диапазон. За многоканалните DAS системи в сгради както кабелът, така и интерфейсите на конекторите трябва да са сертифицирани за PIM — спецификация, която не се охваща само от показателя за ефективност на екранирането.
6. Защита срещу атмосферни влияния и технически характеристики на обвивката за външна инсталация
Един преглед след инсталиране, който съм наблюдавал многократно при различни проекти с външни антени, е, че водонепроницаемостта на кабела и интерфейса на конектора получава по-малко внимание в сравнение с електрическите характеристики на кабела — а именно водонепроницаемостта определя дали монтираната сглобка ще работи според спецификациите през втората и третата година на външна експлоатация.
Основните характеристики на обвивката за външни нискозагубни фидерни кабели включват UV-стабилизация, работен температурен диапазон (обикновено от −40 °C до +85 °C за телекомуникационни продукти) и съвместимост на материала на обвивката с околната среда при инсталацията. Инсталациите в крайбрежни, индустриални или високозамърсени среди извличат полза от обвивки, които устойчиви на масло, озон и въздушни замърсители — над степента на устойчивост, която осигурява стандартна PE-обвивка. Интерфейсите на конекторите трябва да се запечатват с водонепроницаема лента, препоръчана от производителя, или с предварително нанесен герметик, за да се предотврати проникването на влага по границата между кабела и конектора.
За приложения, изискващи персонализирани дължини на фидерните кабели, нестандартни комбинации от конектори или специфични обвивки за необичайни климатични условия, фабрично сглобените и тествани фидерни кабелни съединения опростяват логистиката на обекта и гарантират цялостността на интерфейса на конекторите, преди кабелът да напусне производственото помещение. LMR400 нискозагубен коаксиален кабел 50 ома предлага практически баланс между гъвкавото управление при по-къси фидерни участъци и изискванията за ниски загуби в съвременната телекомуникационна инфраструктура.
7. Съвместимост на конекторите и ролята на RP-SMA във фидерните системи
Изборът на фидерния кабел е само половината от уравнението за сигнален път — съвместимостта на конекторите в двата му края определя действителната загуба при вмъкване, механичната цялост и защитата срещу атмосферни влияния на цялата сглобка. Конекторите тип N са стандартни за повечето телекомуникационни фидерни приложения поради по-добрата си защита срещу атмосферни влияния и по-високата мощност, която могат да поемат, спрямо конекторите SMA. rp sma кабел конфигурацията — използването на конектори SMA с обратна полярност — се среща в специфични безжични приложения в сгради и WLAN-приложения, където регулаторните изисквания предписват нестандартния полови интерфейс, за да се ограничи модифицирането от крайния потребител. Разбирането кой тип конектор е зададен за всеки интерфейсен пункт преди поръчването на фидерните сглобки избягва забавяния при интеграцията, причинени от несъвпадения в пола и полярността, открити на място.
Практическо ръководство: Съпоставяне на техническите характеристики на кабела с приложението
- Кратки вътрешни DAS-линии (по-малко от 10 м): Гъвкавият кабел от клас LMR-400 осигурява подходяща производителност по отношение на загубите при управляеми усилия за инсталиране; проверете рейтинга на PIM, ако системата пренася няколко носещи честоти.
- Средни външни трасета (10–30 м) при честоти под 6 GHz: Кабел от клас LMR-600 намалява приноса на фидерните загуби към бюджета на връзката, без да изисква инструменти за инсталиране и ограничения при огъване, характерни за твърдите линии.
- Дълги фидерни трасета на високи кули или обекти с висока мощност: коругирана твърда линия с диаметър 7/8 инча или 1-5/8 инча осигурява най-ниските налични загуби, но цената е намалена гъвкавост при инсталиране; изисква правилна защита срещу атмосферни влияния на всеки конекторен интерфейс.
- Замяна на остарелия RG-214: Кабел от клас LMR-400 с подобен физически диаметър постига приблизително три пъти по-ниско затихване и подобрена способност за работа с мощност, което го прави практическия избор за модернизационни проекти.
Определянето на кабел с ниски загуби за фидер е проблем с пет променливи, а не търсене по една променлива. Диаметърът на кабела едновременно определя затихването и мощността, която може да бъде предавана. Типът диелектрик определя загубите, устойчивостта към влага и работния температурен диапазон. Материалът на обвивката определя продължителността на експлоатацията на открито, като електрическите характеристики не дават никаква информация по този въпрос. Съгласуването на всички пет параметъра с условията на инсталацията определя дали системата ще запази резерва на връзката си до третата година — или ще започне да изисква поддръжка, чиято стойност надвишава цената на самия кабел.
