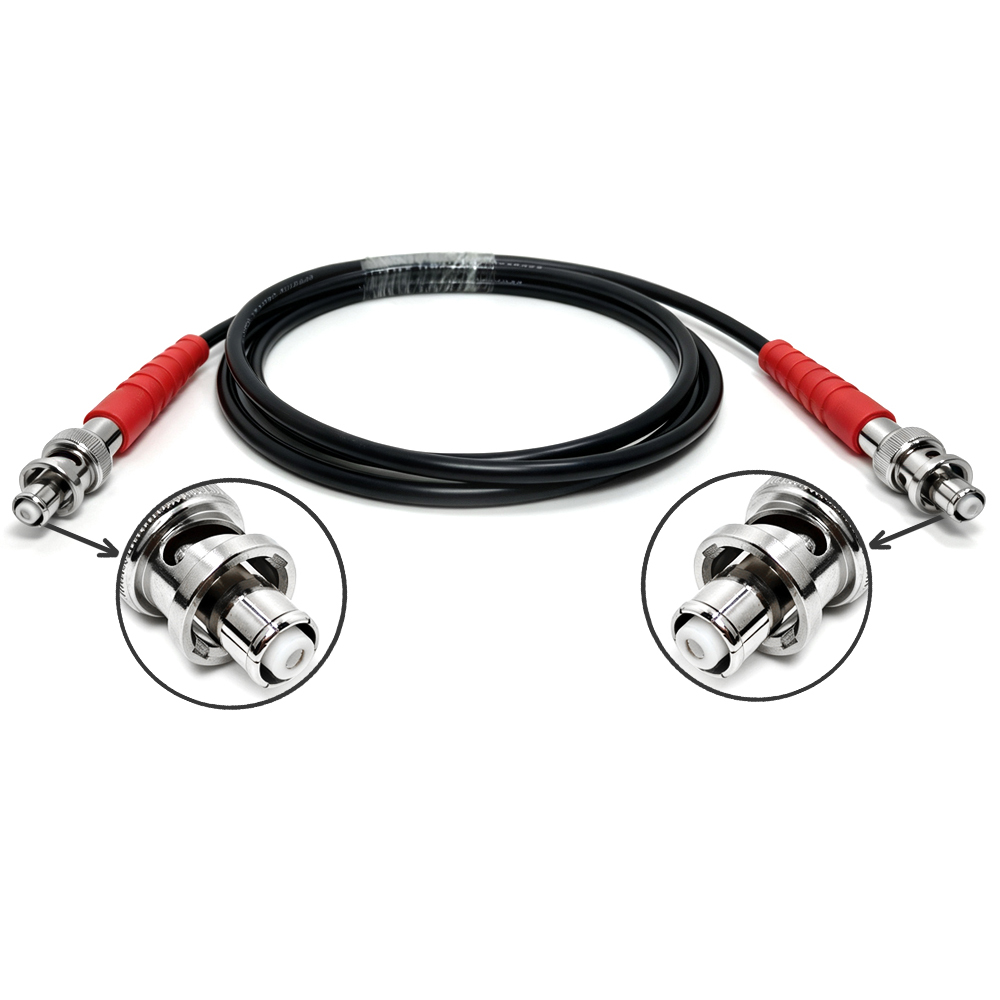

Worldpeak RG58 предварително завършени кабелни съединения

Общ преглед на продукта и кратко описание

Worldpeak Communication представя с гордост високопроизводителната RG58 предварително завършена кабелна сглобка от Worldpeak, проектирана да отговаря на изискващите изисквания за свързване в съвременните радиочестотни и комуникационни системи. Изработена е с гъвкав кабел с външен диаметър 5,0 мм и надежден CCS проводник и представлява изключително решение за тестови кабели, лабораторни свързващи кабели и кратки антени скокови кабели. Всяка отделна сглобка, произведена от Worldpeak Communication, се изработва в контролирани заводски условия и подлага на строги изпитания с помощта на напреднали векторни мрежови анализатори (VNA).

Worldpeak Communication гарантира, че всеки изпратен модул пристига с документирани данни от тестове, осигурявайки пълна прозрачност и надеждна производителност от постояннотоковата (DC) честота до милиметровите вълни, в зависимост от избрания интерфейс за конектор. Конструирана да затвори разстоянието между източника на сигнал и товара на оборудването без деградация на сигнала, предварително завършена кабелна сглобка Worldpeak RG58 е надежден избор за инженери, техници и системни интегратори по целия свят.

Детайлено описание на продукта

Предварително завършената кабелна сглобка Worldpeak RG58 представлява прецизно производство в областта на радиочестотната инженерия. Докато телекомуникационните и електронните среди за тестване стават все по-сложни, нуждата от надеждни пътища за предаване на сигнали става от решаващо значение. Worldpeak Communication отговаря на тази нужда, като доставя коаксиални скокови кабели, произведени в заводски условия, които елиминират вариабилността и несъответствията в производителността, често свързани с ръчното завършване на кабелите на място.

Основната конструкция на предварително завършения кабелен съединител Worldpeak RG58 използва гъвкав кабел с външен диаметър 5,0 мм, което го прави изключително лесен за монтаж в плътни стойки за оборудване, натоварени лабораторни работни повърхности и компактни корпуси. Worldpeak Communication включва качествен проводник от медно-алуминиев сплав (CCS) в конструкцията, за да осигури балансирани сигнали и структурна цялост.

За да отговаря на разнообразни сценарии за внедряване, Worldpeak Communication предлага обширна съвместимост с осем основни семейства конектори. Клиентите могат да избират между множество комбинации от пол и интерфейс, включително SMA, N-Type, BNC, TNC, SMP, 2,92 мм (K), MCX и QMA. Независимо дали се свързват старо лабораторно оборудване, модерни клетъчни разпределени антенни системи (DAS) или високочестотни тестови приспособления, Worldpeak Communication предоставя персонализирани конфигурации, които точно отговарят на изискванията към архитектурата на системата.

Характеристики на продукта

• Пълна съвместимост с конектори: Worldpeak Communication поддържа широк спектър от стандартни и специализирани интерфейси, включително SMA, N-Type, BNC, TNC, SMP, 2,92 mm (K), MCX и QMA опции както с мъжки, така и с женски конектори.

• Фабрична прецизна сглобка: Всеки предварително завършен кабелен съединител RG58 на Worldpeak се произвежда на калибрирани станции за стрипване и опресване, за да се осигури еднородност на механичните и електрическите характеристики.

• Документирана гаранция за качество: Worldpeak Communication подлага всички единици на 100% VNA тестване и изпраща всяка поръчка заедно с потвърдени електрически характеристики за загуба при вмъкване и загуба при отражение.

• Гъвкава механична конструкция: Гъвкавата конструкция с външен диаметър 5,0 mm позволява лесно прокарване в стеснени пространства, като се спазват подходящите насоки за минимален радиус на огъване.

• Разнообразни комбинации от интерфейси: Worldpeak Communication предлага сглобки с различни интерфейси, например скокови кабели SMA Male към BNC Male, което елиминира необходимостта от отделни сигнали адаптери.

• Гъвкавост на персонализация: Набори със синхронизирани фази, персонализирани работни дължини и специализирани етикети с поредни номера са лесно достъпни за нуждите на производители на оригинално оборудване (OEM) и специализирани проекти.

Технически спецификации

• Тип Кабел: Rg58 коаксиален кабел

• Импеданс: 50 ома (50 Ω)

• Външен диаметър (OD): 5,0 мм

• Материал на проводника: Проводник CCS (медно-стоманен)

• Диапазон на честотите: DC до милиметрови вълни (в зависимост от избрания интерфейс на конектора)

• Поддържани семейства конектори: SMA, N-Type, BNC, TNC, SMP, 2,92 mm (K), MCX, QMA (мъжки и женски варианти)

• Стандарт за тестване: 100% проверка с анализатор на векторни мрежи (VNA) за всяка единица, придружена от тестови отчети при доставка

• Стандартна дължинна толерантност: +/-2 мм за сборки под 1 метър; +/-0,2 % за сборки над 1 метър

Технически предимства и професионални наблюдения

Работата в среда с високочестотни радиочестотни сигнали изисква дълбоко разбиране на физиката на предавателните линии. При използването на коаксиални междинни връзки загубата при вмъкване и коефициентът на стояща вълна по напрежение (VSWR) директно влияят върху общата ефективност на системата. Worldpeak Communication проектира своите предварително завършени кабелни съединения така, че да намали несъответствията в импеданса и отраженията, които обикновено намаляват вярността на сигнала.

Ключово инженерно прозрение включва сравнение на фабрично предварително завършени решения с ръчно завършване на терминали на място. Завършването на терминали на място често разчита на ръчни инструменти, субективното ниво на квалификация на техниците и липсва систематична проверка след сглобяването. Напротив, Worldpeak Communication използва специализирано автоматизирано оборудване за отстраняване на изолация и опресоване в контролирана среда. Това гарантира оптимално запазване на диелектрика, прецизно завършване на оплетената броня и последователно позициониране на централния проводник.

Освен това, тъй като Worldpeak Communication проверява всяка отделна сглобка с векторен анализатор на мрежата, инженерите получават конкретни данни за загуба при вмъкване и загуба при отражение преди инсталацията. Тази практика елиминира подбора на решения чрез проби и грешки по време на интеграцията на системата, което помага на мениджърите на проекти да спазват строгите графици за разграждане, като същевременно запазват цялостността на сигнала по сложните сигнали пътища.

Целеви приложения

• Лаборатории за изпитания и измервания: Идеален за свързване на генератори на сигнали, осцилоскопи и анализатори на спектъра чрез проверени съединителни комплекта с интерфейси SMA или BNC, доставени от Worldpeak Communication.

• Монтажи на външни антени и базови станции: Използване на устойчиви към атмосферни влияния интерфейси N-Type за свързване на външни транспондерни масиви с вътрешно телекомуникационно оборудване.

• Клетъчни разпределени антенни системи (DAS): Разполагане на преходни кабели с интерфейси QMA и SMA за бързо безжично свързване в сгради и разпределение на сигнали към дистанционни устройства.

• Корпуси за авиационно и автомобилно оборудване: Използване на резбовани конектори TNC и конфигурации с преминаване през стена, за да издържат на работни среди с висока вибрация.

• Радарни системи с висока плътност и фазирани масиви: Използване на натискови слепи SMP-интерфейси и прецизни 2,92 mm (K) връзки за тестови настройки в милиметровия диапазон.

Често задавани въпроси (FAQ)

В: Как избирам между конектор SMA мъжки и конектор N-Type мъжки за моя проект?
А: SMA мъжки предлага компактен, с външна резба интерфейс, предназначен за монтиране върху печатни платки и за високочестотни, високоплътностни ВЧ модули. N-Type мъжки предлага по-голям, устойчив на атмосферни влияния конектор с външна резба, подходящ за външни антени и връзки към базови станции. Worldpeak Communication препоръчва избора да се основава на горната граница на работната честота, механичните ограничения по отношение на пространството и спецификациите на портовете на съществуващото оборудване.

В: Каква е стандартната допустима дължинна отклонение за персонализирани поръчки на кабелни сглобки RG58 с предварително монтирани крайни връзки от Worldpeak Communication?
А: Стандартната допустима дължинна отклонение, поддържана от Worldpeak Communication, е ±2 мм за всички сглобки с дължина под 1 метър и ±0,2 % за по-дълги сглобки. По-строги допуски могат да бъдат поискани за приложения, критични по отношение на фазата, и за специализирани измервателни настройки.

В: Какво е типичното време за производство на поръчки, направени на Worldpeak Communication?
А: Кабелните съединения със стандартна конфигурация обикновено се изпращат в рамките на 5 до 10 работни дни. За големи производствени количества, специализирани фазово съгласувани комплекта или интерфейси на конектори, които не са на склад, може да са необходими от 2 до 4 седмици за пълна обработка и тестване.

В: Какви предпазни мерки при инсталирането трябва да спазват техниците при работа с тези съединения?
А: Worldpeak Communication препоръчва при инсталирането да се използва калибриран динамометричен ключ, подходящ за конкретната серия конектори. Винаги спазвайте минималния радиус на огъване на кабела, за да се предотврати вътрешно повреждане на диелектрика. Държете интерфейсите на конекторите затворени, когато не се използват активно, и внимателно проверявайте повърхностите за съединяване за прах или замърсяване преди свързване.

В: Достъпни ли са фазово съгласувани комплекта и персонализирано сериен номер на етикетите за OEM поръчки?
А: Да. Worldpeak Communication предлага фазово съгласувани комплекта от съединения, включващи документирани измервания на електрическата дължина, етикети с индивидуални серийни номера и отделни тестови отчети от VNA като част от стандартните OEM услуги.

В: Каква информация трябва да включа при изпращане на заявка за оферта?
О: За да получите бърза и точна оферта, моля, посочете желания тип кабел, конкретната серия и пол на конекторите, необходими във всеки край, общата дължина на сглобката, количеството за поръчка и всякакви специални изисквания за проекта, като например съвпадение на фази или персонализирани документи.
