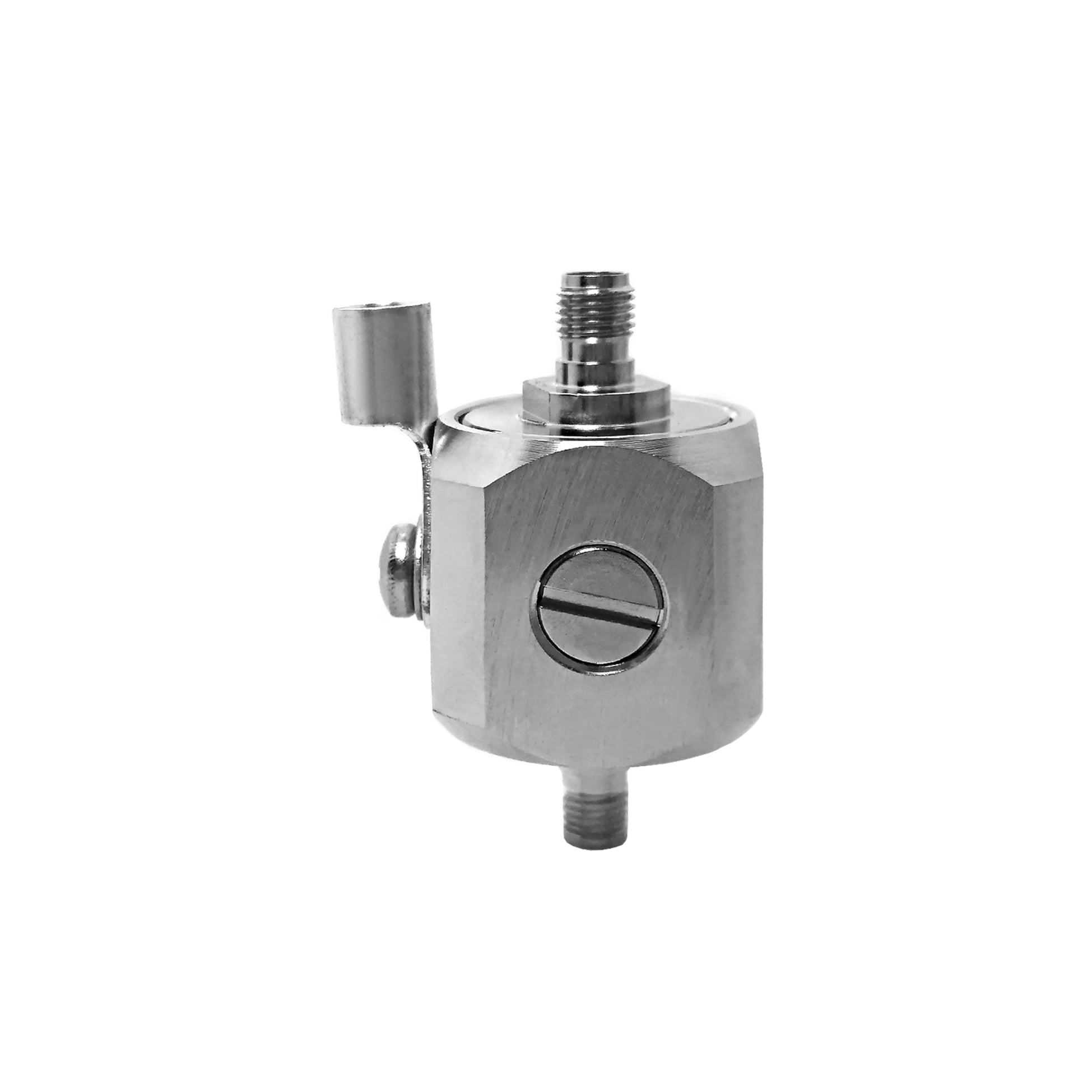

Ochranný prvek proti blesku typu SMA ženský na SMA ženský – stejnosměrný proud až 3 GHz

Přehled produktu

Tato ochrana proti blesku typu SMA zástrčka na zástrčku je RF ochranou proti rázovým přepětím pro 50-ohmové koaxiální vedení od stejnosměrného proudu do frekvence 3 GHz. Je instalována mezi napájení antény a připojené zařízení a přesměrovává přechodné energie do uzemnění, než dosáhnou rádiového vybavení. Sestava využívá vyměnitelnou plynovou výbojku (GDT) s jmenovitím napětím 90 V a hodnotou proudového rázového přepětí 10 kA (8/20 µs). Během normálního provozu má GDT vysokou impedance, takže vedení může přenášet RF signál se specifikovanou vložní ztrátou 0,2 dB.

Pro instalace, které vyžadují koaxiální ochranu proti blesku do 3 GHz bez přerušení signálové cesty, kombinuje tento výrobek rozhraní konektorů SMA zástrčka na zástrčku, boční uzemňovací svorku a tělo se čtvercovým přírubovým kotvícím systémem. Vyměnitelná výbojka umožňuje kontrolu po významné události bez nutnosti výměny celé sestavy ochrany proti blesku SMA zástrčka na zástrčku.

Mechanismus ochrany a konstrukce

• Ochranný prvek: Tento RF ochranný prvek proti přepětí využívá plynovou výbojku s napětím 90 V, která je dimenzována pro proud 10 kA při průběhu vlny 8/20 µs. V normálním provozu vykazuje vysokou impedanci; při výskytu přechodného jevu poskytuje cestu pro energii přepětí směrem ke svodovému připojení. Výbojka je vyměnitelná bez nutnosti odpojení kabelové sestavy, což usnadňuje údržbu tohoto RF ochranného prvku proti přepětí.
• Zemnící cesta: Pro bleskovou ochranu koaxiálních vedení na frekvenci 3 GHz je na tělese umístěn kroužkový svorkový kontakt pro připojení uzemňovacího vodiče od zemní lišty. Pro bleskovou ochranu koaxiálních vedení na frekvenci 3 GHz by měl být uzemňovací vodič co nejkratší a prakticky proveditelný, protože délka cesty od výbojového prvku ke zemi ovlivňuje množství přechodné energie, která se může dále šířit směrem k zařízení.
• Text: Tento bleskozvod typu SMA ženský – SMA ženský má tělo z frézovaného mosazi s korozivzdorným povlakem. Jeho čtvercová příruba umožňuje montáž na panel nebo příčnou stěnu v blízkosti vstupu kabelu nebo chráněného zařízení.
• Rozhraní konektoru: Tento bleskozvod typu SMA zástrčka – SMA zástrčka využívá dvou rozhraní SMA zástrčka, která přijímají kompatibilní standardní koaxiální kabelové sestavy typu SMA.

Referenční technické specifikace

Následující hodnoty popisují tento bleskozvod typu SMA zástrčka – SMA zástrčka. Před výběrem tohoto bleskozvodu typu SMA zástrčka – SMA zástrčka pro systém potvrďte konečnou výrobní konfiguraci.

Tyto hodnoty porovnejte s konečnou výrobní konfigurací.

Technické srovnání

• Ve srovnání se čtvrťvlnným stubem: Čtvrťvlnový přístup je navržen pro vybranou frekvenci a uzemňuje stejnosměrný proud (DC). Naopak tento bleskozvod typu SMA zástrčka – SMA zástrčka pokrývá rozsah od stejnosměrného proudu (DC) do 3 GHz pro vícepásmové systémy v tomto rozsahu.
• Ve srovnání s diodovým ochranným zařízením: Jiným přístupem jsou omezovače na bázi diod. Tento RF ochranný prvek proti přepětí využívá plynovou výbojovou trubici a je uváděn s vložním útlumem 0,2 dB, maximálním poměrem stojatých vln (VSWR) 1,25 a výkonem pro spojitý provoz (CW) 100 W.
• Porovnání s ochranným prvkem proti přepětí typu DC Block: DC blok má v koaxiálním systému jinou funkci. U ochrany před bleskem pro koaxiální kabel s frekvencí 3 GHz odvádí energetický špičkový proud do země prostřednictvím svého uzemňovacího svorkovnice.

Použití

• Přední panely zařízení, transceivery a jednotky SDR: Bleskojistka typu SMA zástrčka – SMA zástrčka lze umístit na straně zařízení koaxiálního kabelu antény, aby poskytla bod ochrany proti RF přepětí ještě před tím, než signál dosáhne citlivé rádiové techniky.
• Vstupy kabelů z věže a střechy: V místě vstupu do úkrytu nebo skříně může tento RF ochranný prvek poskytnout uzemněný bod pro vedení v rámci návrhu uzemnění lokality.
• Vícepásmová rádiová zařízení: U ochrany před bleskem pro koaxiální kabel s frekvencí 3 GHz umožňuje propustné pásmo DC – 3 GHz podporu více pásem v rámci uvedeného provozního rozsahu.
• Stojany pro zařízení a zkušební systémy: U dlouhých koaxiálních vedení umístěte RF ochranný prvek na vstupu zařízení jako uzemněný ochranný bod v rámci návrhu uzemnění lokality.

Poznámky k instalaci a uzemnění

• Nejprve uzemněte: U ochrany před bleskem pro koaxiální kabel s frekvencí 3 GHz připojte kroužkovou svorku ke svorkovnici uzemnění pomocí co nejkratšího možného vodiče. Vyhněte se zbytečně dlouhým nebo tenkým uzemňovacím vodičům.
• Montáž: Použijte čtvercovou přírubu k upevnění těla ochranného zařízení proti blesku typu SMA zástrčka–SMA zástrčka na vybrané pozici panelu nebo přepážky. Umístěte RF ochranné zařízení tak, aby svorka uzemnění byla přímo připojena a zároveň snadno přístupná.
• Utažení a utěsnění: Dotáhněte konektory SMA podle výrobních pokynů k utahovacímu momentu. Pro venkovní instalaci ochrany proti blesku koaxiálního kabelu s frekvencí 3 GHz chráňte rozhraní konektorů vhodnou počasí odolnou páskou nebo počasí ochranou (weather boot).

Podpora pro OEM a B2B

• Možnosti konfigurace: Pro toto ochranné zařízení proti blesku typu SMA zástrčka–SMA zástrčka jsou pro objednávky velkého množství k dispozici speciální kombinace konektorů, alternativní napětí výboje a speciální povrchové úpravy.
• Možnosti kabelových sestav: Jumperové sestavy s továrně zakončenými kabely mohou být dodávány již s předinstalovaným ochranným zařízením.
• Balení a označení: Ochranné balení, individuální označení a zprávy o dávkových zkouškách mohou být na vyžádání k dispozici.

Často kladené otázky

Otázka: Kdy je třeba vyměnit trubici s plynným výbojem?

A: Trubice s napětím 90 V je dimenzována pro proud 10 kA (8/20 μs). Po významném přepětí zkontrolujte a otestujte trubici; v případě netěsnosti nebo neúspěchu příslušného testu udržení napětí ji nahraďte.

Otázka: Ovlivní tento RF ochranný prvek signál v rozsahu DC až 3 GHz?

Odpověď: Tento RF ochranný prvek má uvedenou ztrátu vložení 0,2 dB a maximální hodnotu VSWR 1,25 v celém propustném pásmu; před nasazením potvrďte konečnou kompatibilitu.

Otázka: Lze tento bleskozvod typu SMA zástrčka – SMA zástrčka použít na konci kabelového vedení u zařízení?

Odpověď: Ano. Tento bleskozvod typu SMA zástrčka – SMA zástrčka lze instalovat na konci kabelového vedení u zařízení nebo na vstupním bodě kabelu, pokud je zajištěno vhodné uzemnění a uspořádání ochrany před bleskem na daném místě.
