Analiwch cynhwysfawr o gabiliau cydlinellol â cholli isel

Cafodd cabliau cydlinellol â cholled isel eu cynllunio i leihau colled arwyddo wrth drosglwyddo arwyddion trydanol uchel-amlder, yn enwedig arwyddion amlder radio (RF). Defnyddir hwy'n aml mewn rhaglenni lle mae cyfanrwydd arwyddo'n hanfod, fel telegofnau, darlledu, cyfathrebu gwireiddiad a thransmiwniad data uchel-amlder. Yn yr erthyliad hwn, byddwn yn trafod rhai o'r buddiannau a'r defnyddiau prifol cabliau cydlinellol â cholled isel, yn ogystal â'r gwahaniaethau rhwng pump math poblogaidd o LMR-100 i LMR-600.

1. Buddiannau a Chynhwysyddiau Cabliau Cydlinellol â Cholled Isel

Mae'r canlynol yn nodweddion allweddol, buddiannau a defnyddiau cabliau cydlinellol â cholled isel:

1. Colled arwyddo isel: Cafodd cabliau cydlinellol â cholled isel eu cynllunio â deunyddiau arbennig a thechnegau adeiladu i leihau gollwng arwyddo (colled) dros bellter hir. Mae hyn yn hanfodol ar gyfer rhaglenni uchel-amlder ble gall dirwedd arwyddo arwain at berfformiad gwael.

2. Ystod uchel amlader: Mae'r cabliau hyn wedi eu hymarfer ar gyfer trosglwyddo uchel amlader, fel arfer yn amrywio o gannoedd o megahertz (MHz) i sawl gigahertz (GHz). Defnyddir eu defnyddio ar gyfer rhaglenni fel Wi Fi, rhwydweithiau celloidd, systemau radar a chyfathrebu goleuo.

3. Trosglwyddo RF: Defnyddir cabliau cydlinellol colli isel yn aml mewn systemau trosglwyddo RF, gan gynnwys antenau, ffedriau a rhwydweithiau dosbarthu arwyddion. Maen nhw'n cadw integritet yr arwyddion a sicrhau colli lleiaf ar hyd y cabl.

4. Ceisiadau eangband: Maen nhw'n addas ar gyfer ceisiadau eangband oherwydd eu bod yn gallu cario amrywiaeth eang o amlderion yn effeithlon. Mae hyn yn eu gwneud yn addas i ddosbarthu arwyddion teledu, cysylltiadau'r we a gwasanaethau data eraill.

5. Addasu at amgylchiadau allanol a galed: Mae cabliau cydlinellol colli isel fel arfer yn cael eu cynllunio i fod yn resistas i'r tywyll, cynaliadwy ac addas ar gyfer amgylchiadau allanol a galed. Maen nhw'n cael eu defnyddio'n aml i gysylltu antenau ar benawdau a thŵr celloidd.

6. Cysylltwyr opsional: Maen nhw'n cynnig nifer o gysylltwyr i'w dewis er mwyn addasu at wahanol gymwysiadau, gan eu gwneud yn addas ar gyfer amrywiaeth o ddyfeisiau a systemau.

7. Lleihau'r rhwystr: Wedi'u cynllunio â chludo i leihau'r rhwystr electromagnetig (EMI) a'r rhwystr cydamserol radio (RFI) er mwyn sicrhau trosglwyddo signalau clir.

8. Pellter trosglwyddo hir: Gall cabliau cydlinellol is- colled trosglwyddo signalau dros belliadau hir heb lleihau ansawdd y signal yn sylweddol. Mae hyn yn eu gwneud yn addas ar gyfer cysylltiadau cyfathrebu o bwynt i bwynt a o bwynt i lawer o bwyntiau.

• Hyblygrwydd: Oherwydd eu nodweddion is-colled a'u hydrefn, mae cabliau cydlinellol is-colled yn adnabyddus am eu hyblygrwydd mewn cymwysiadau hanfodol.

2. Pump o'r cabliau cydlinellol is-colled a ddefnyddir fwyaf amlwg

Mae cabliau cydlinellol is-colled, fel LMR-100 a LMR-400, yn cynnwys manylion amrywiol gan gynnwys diametr, colled a chymwysiadau. Yma yw cymharu pump o'r mathau mwyaf poblogaidd o gabloedd.

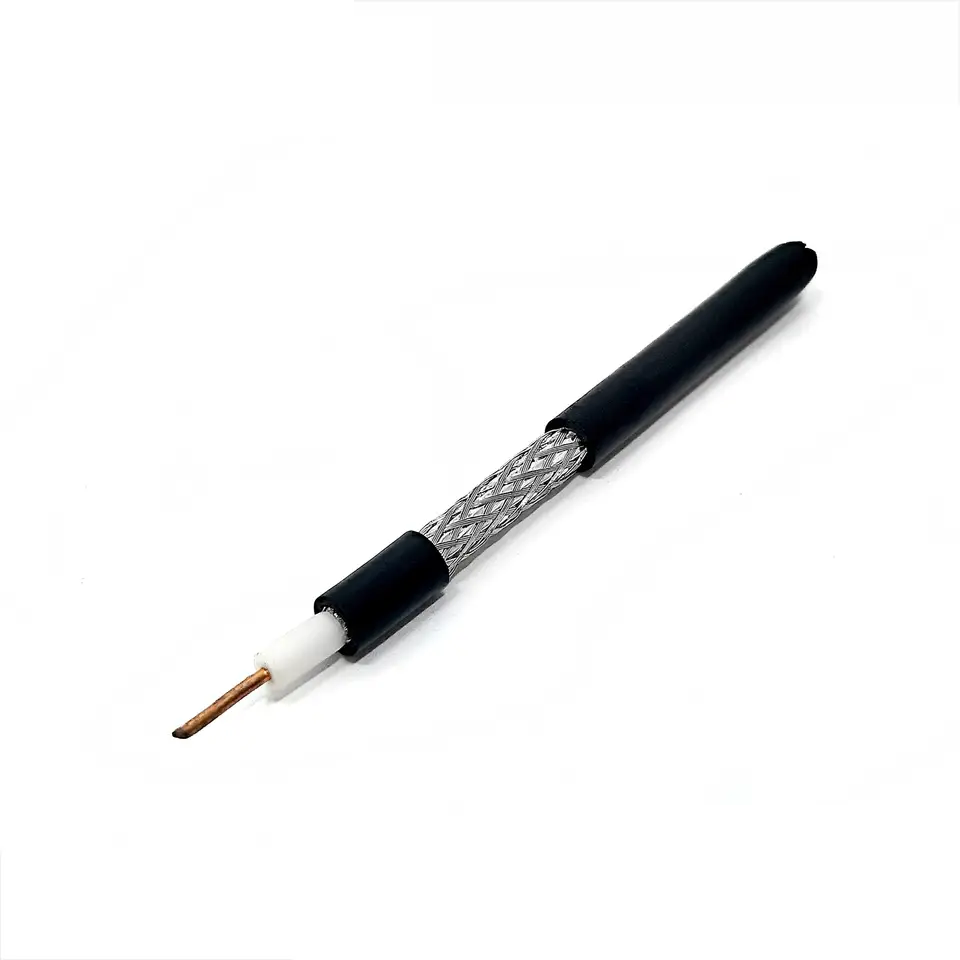

1. LMR-100

• Cabl co-axial â chyflwr gwrth- Tân LMR-100A-FR ychydig colliad, hyblyg, â thrin sglefrio dwbl a chroen du FRPE

Diametraidd: Tua 0.1 ollwng (2.54 milimedr)

Anwythiant: 50 Ohm

Ddyfnder: amrywir yn ôl amlder, ond fel arfer uwch na chabliau mwy megis LMR-400

Cais: LMR-100 yw cabl tân a hyblyg sydd yn addas i gymwysedd byr a llai o bŵer. Mae'n aml yn cael ei ddefnyddio mewn cymwysedd megis antenau Wi Fi, dyfeisiau GPS, a dyfeisiau electronig bach.

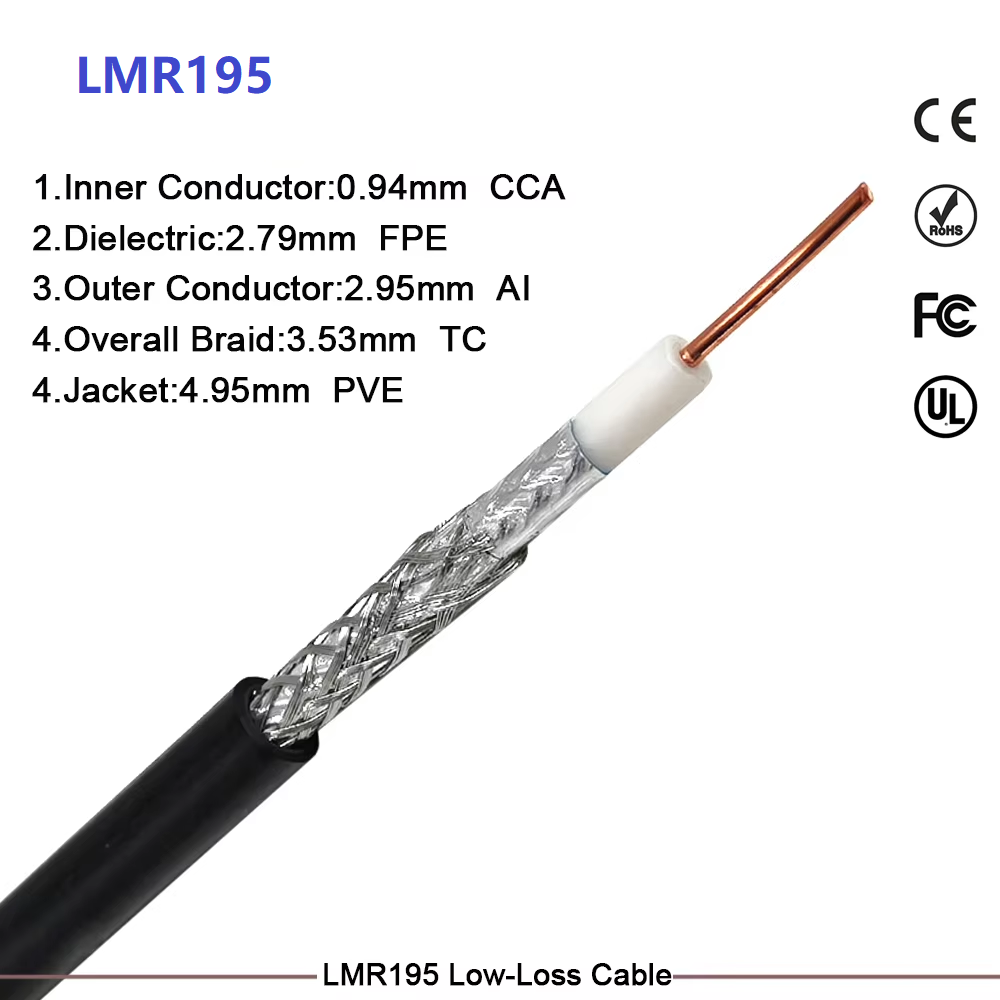

2. LMR-195

• Cabl co-axial LMR-195-UF â chyflwr isel-colliad, uwch-hyblyg, ar gyfer mewn neu allan, â thrin sglefrio dwbl a chroen du TPE

Diametraidd: Tua 0.195 ollwng (4.95 milimedr)

Anwythiant: 50 Ohm

Ddyfnder: Colliad canolig, addas ar gyfer gosod cabliau o hyd canolig

Cais: Mae LMR-195 yn aml yn cael ei ddefnyddio ar gyfer rhaglenni cyfathrebu RF a rhagorol o'r fath, gan gynnwys rhwydweithiau Wi Fi, codwyr celloedd, a pherchenion profi RF.

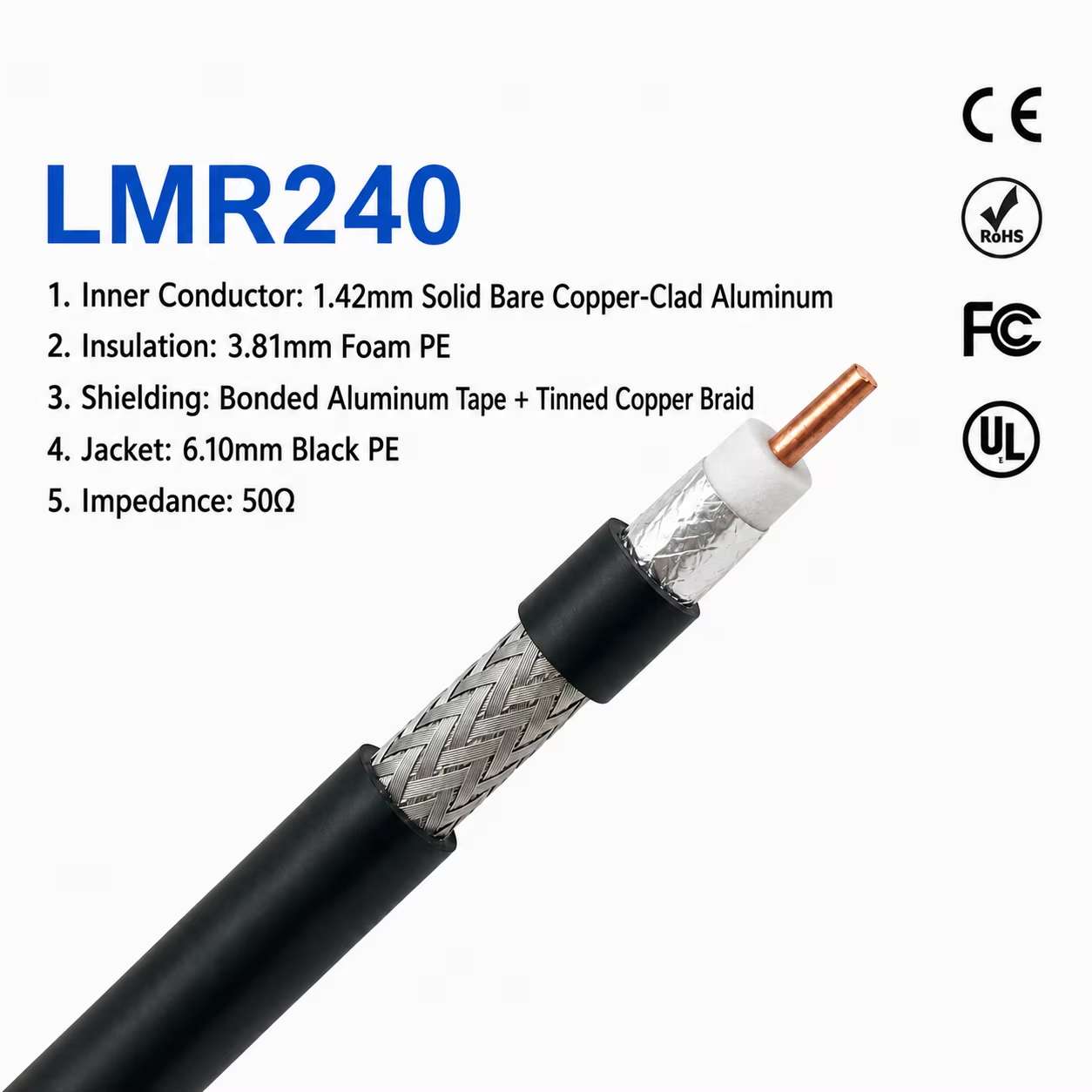

3. LMR-240

• Cabl co-axial dwbl arddangyddol â chludiant isel a hyblygrwydd uchel LMR-240-UF, addas ar gyfer mewn neu allan, â chroen PE du ar waelod

Diametraidd: Tua 0.24 modfedd (6.1 milimetr)

Anwythiant: 50 Ohm

Ddyfnder: Mae ganddo gollwng iselach na LMR-195, ac yn addas ar gyfer gosod cabl hirach

Cais: Defnyddir LMR-240 fel arfer ar gyfer cyswlltiau cyfathrebu RF o ran canolig, rhwydwaith llwyddiant gwireiddiol (WLAN), a rhagleni eraill sydd angen integritet arloesol ar y signal a hyblygrwydd canolig

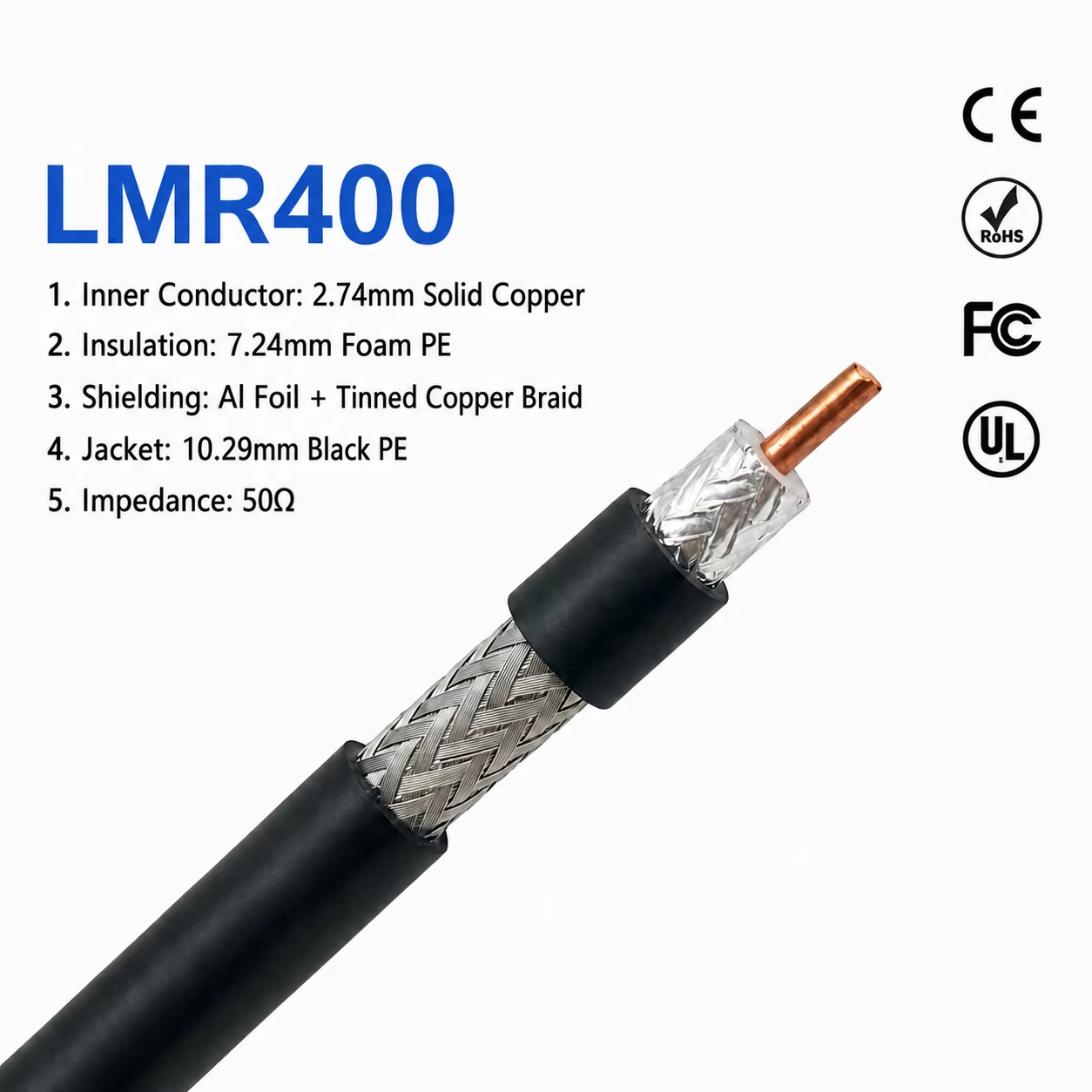

4. LMR-400 a LMR-400 Ultraflex

• Cabl co-axial tanystwyddol â chludiant isel a hyblygrwydd LMR-400-FR â chludiant dwbl a chroen FRPE du

Diametraidd: Tua 0.4 modfedd (10.3 milimetr)

Anwythiant: 50 Ohm

Ddyfnder: Mae ganddo gollwng iselach na LMR-240, ac yn addas ar gyfer gosod cabl hirach a rhagleni cyfathrebu ar amlder uchel

Hyblygrwydd: Mae LMR-400 Ultraflex yn cynnwys cynhwysydd canolog torstiedig a chroen elastomer thermoplastig (TPE) i gynyddu hyblygrwydd

Cais: Defnyddir LMR-400 yn eang mewn systemau cyfathrebu RF a gwireiddiol proffesiynol, gan gynnwys cysylltiadau sefydliad sylfaen, cyfathrebu goleu, a thransmiwniad RF pwerus uchel

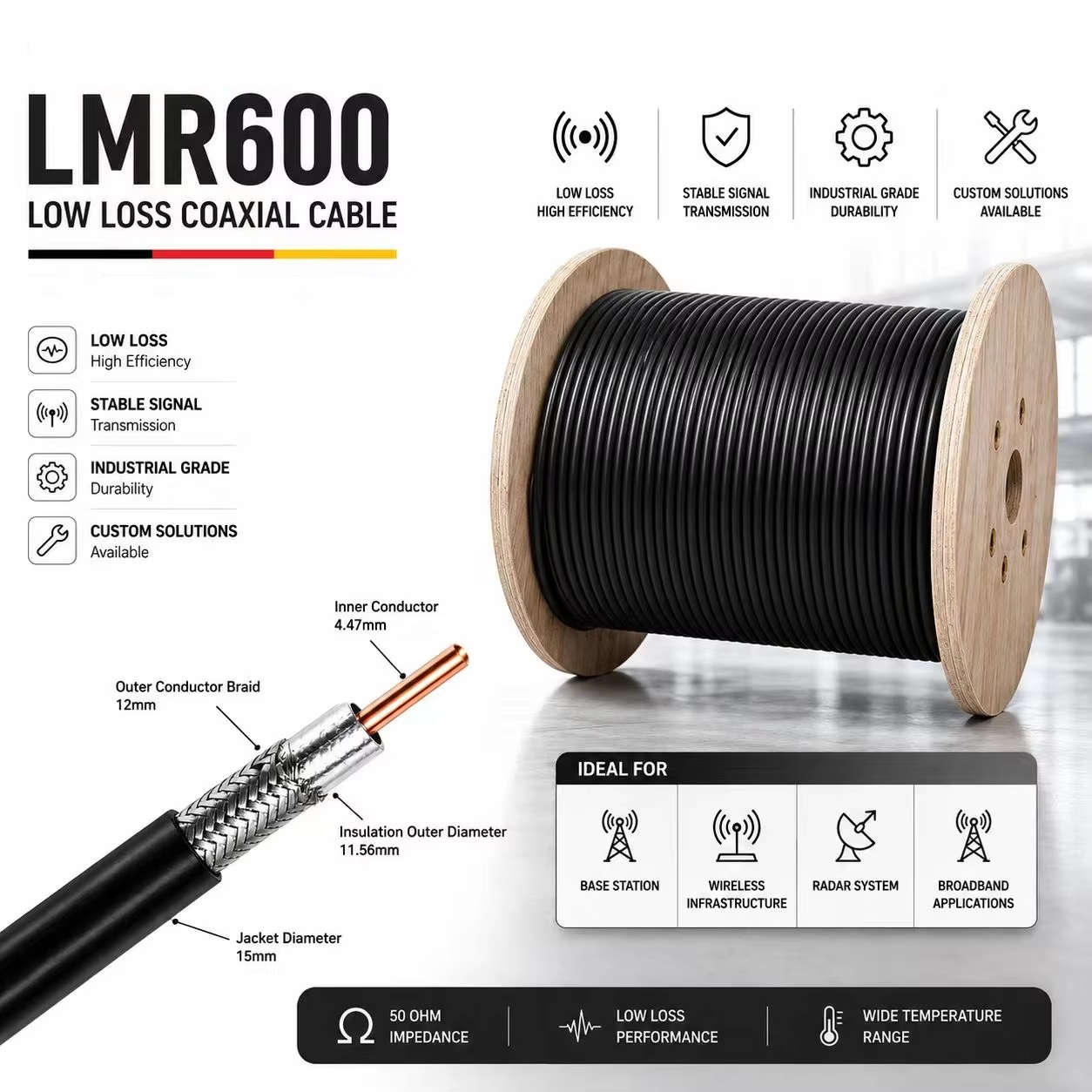

5.LMR-600

• Cabl côcsial mewn neu allan o adeilad LMR-600-UF â cholli isel iawn a hyblygrwydd uchel, â chludfwyd dwbl, â chroen TPE du

Diametraidd: Tua 0.6 modfedd (15.24 milimedr)

Anwythiant: 50 Ohm

Ddyfnder: Colli llai iawn, addas ar gyfer rhaglenni pellter hir a phŵer uchel

Cais: Defnyddir LMR-600 yn aml mewn systemau RF pŵer uchel, antenau mawr, a dolurau pwynt-i-bwynt pellter hir.
