Cable de extensión SMA: Añadiendo longitud a los bancos de prueba RF

Cable de extensión SMA: Añadiendo longitud a los bancos de prueba RF

En un entorno de prueba calibrado, he observado que un cable adaptador SMA con un recubrimiento ligeramente desgastado puede desplazar mi línea de referencia de medición lo suficiente como para invalidar los resultados. Esa observación, repetida en suficientes configuraciones de banco de pruebas, cambió mi forma de pensar sobre la extensión de trayectorias de señal RF: la pregunta ya no es simplemente «¿qué longitud necesito?», sino «¿qué me cuesta esta extensión en margen de frecuencia, margen de potencia y consistencia de fase?». Obtener esas respuestas correctamente antes de construir una plataforma de pruebas marca la diferencia entre resultados que se pueden defender y resultados que hay que volver a verificar.

Los conectores SMA aparecen en prácticamente todos los entornos de prueba de RF. Adaptadores Wi-Fi, herramientas de medición celular, simuladores de señal GPS, analizadores de red vectorial y analizadores de espectro utilizan todos ellos interfaces SMA o derivadas de SMA porque el conector es compacto, mecánicamente estable bajo acoplamientos repetidos y capaz de soportar frecuencias desde CC hasta 18 GHz. Seleccionar el cable adaptador SMA adecuado para una extensión de bancada de pruebas es una de las decisiones de interconexión más comunes y más trascendentales que toma un ingeniero de RF.

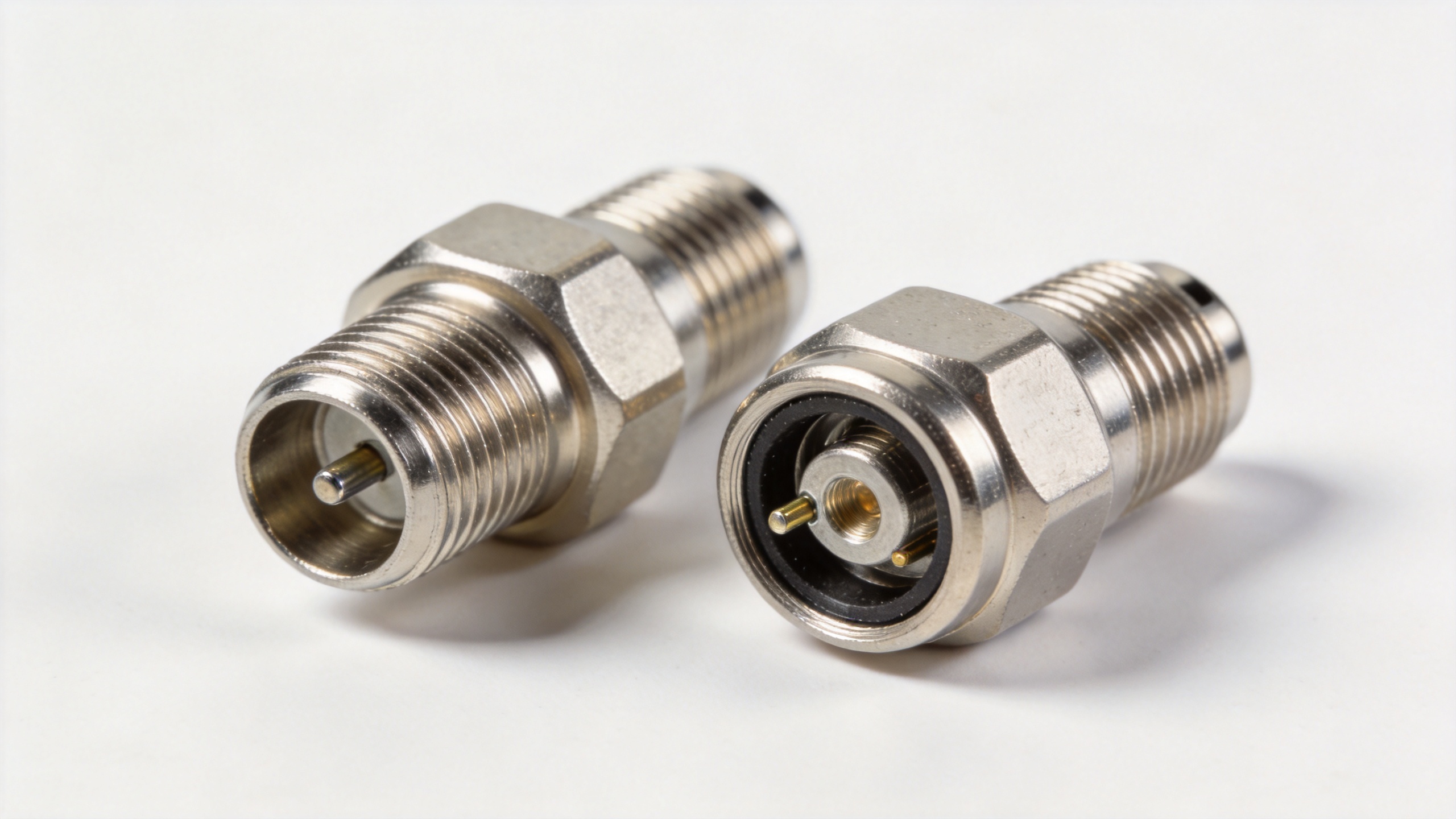

Variantes SMA: estándar, RP-SMA, de ángulo recto y de chasis

Antes de seleccionar un cable adaptador SMA para una bancada de pruebas, debe identificar qué variante está utilizando. Dos conectores que parecen idénticos externamente pueden ser eléctricamente incompatibles.

SMA estándar utiliza un acoplamiento roscado 1/4-36 UNS con el pasador central en el conector macho y un zócalo correspondiente en el conector hembra. Esta es la interfaz dominante en equipos de prueba RF, generadores de señales, divisores de potencia y conjuntos de cables de laboratorio.

RP-SMA (SMA de polaridad inversa) conserva el mismo patrón de rosca externa que el SMA estándar, 1/4-36 UNS, pero invierte la geometría del contacto interno: el cuerpo macho RP-SMA lleva un receptáculo (orificio), mientras que el hembra lleva el pasador. Esta inversión se introdujo para evitar la conexión accidental de hardware inalámbrico comercial con equipos estándar de prueba RF. El aspecto externo es tan similar que la identificación errónea en una bancada ocupada es frecuente, y el resultado es un par de conectores que se atornillan suavemente entre sí, pero que no conducen señal alguna.

SMA de ángulo recto los conectores dirigen la trayectoria de la señal mediante una curvatura de 90 grados, lo que permite la salida de los cables en paneles de instrumentos o esquinas del chasis con espacio limitado. La transición angular introduce una ligera perturbación de impedancia que normalmente es despreciable por debajo de 6 GHz, aunque conviene verificarla mediante un barrido si la prueba exige una repetibilidad elevada de la pérdida de retorno por encima de ese rango.

SMA de chasis los conectores se montan mediante recortes en el panel, permitiendo que la señal de RF cruce un límite del chasis. Son comunes en diseños de accesorios de prueba donde el dispositivo bajo prueba se encuentra dentro de una carcasa blindada y los instrumentos de medición están fuera. Un adaptador de conector SMA en versión de pared (bulkhead) suele ser el primer componente seleccionado al construir una pared de accesorio de RF.

Rango de frecuencia y capacidad de manejo de potencia

Los conectores SMA estándar tienen una clasificación de frecuencia desde CC hasta 18 GHz. Las versiones de precisión extienden el rango utilizable hasta 26,5 GHz o, en ensamblajes de grado de laboratorio, hasta 34 GHz. El límite superior de frecuencia es relevante: cada conector adicional en una cadena de señal introduce una pequeña reflexión, y dichas reflexiones interactúan de forma constructiva a frecuencias relacionadas con las dimensiones físicas del cuerpo del conector. Por encima de la frecuencia de corte nominal, esta interacción se vuelve impredecible.

A grandes rasgos, cada adaptador de conector SMA en una cadena añade entre 0,1 y 0,3 dB de pérdida de inserción a 6 GHz. Esta es una estimación aproximada, no un valor que deba incluirse directamente en un presupuesto de enlace sin medir previamente su ensamblaje específico. A 18 GHz, el mismo adaptador puede contribuir con una pérdida de 0,3 a 0,5 dB, dependiendo del grado del conector y del estado de los contactos. Al añadir un cable de extensión, se incorporan tanto la pérdida del cable como dos interfaces adicionales de acoplamiento, una en cada extremo.

La capacidad de manejo de potencia para el conector SMA está clasificada en 75 W a 10 GHz y 25 °C. En aplicaciones de prueba, los niveles de señal rara vez se acercan a este límite. Sin embargo, si el cable adaptador SMA transportará señales amplificadas en un entorno de prueba de producción, se aplica una reducción térmica de la potencia a temperaturas ambientales elevadas. Si la extensión se usará en ambientes superiores a 40 °C, verifique el límite de potencia reducido frente a la salida de su fuente de señal antes de finalizar la especificación del ensamblaje.

Opciones de ensamblaje: prensado, soldadura y terminación en PCB

Los ensamblajes de cables de extensión incluyen tres métodos estándar de terminación, cada uno con distintos compromisos entre rendimiento y posibilidad de reparación.

Terminación por crimpeado utiliza una matriz mecánica para comprimir el cuerpo del conector alrededor del conductor externo del cable. Produce resultados consistentes cuando se emplea la combinación correcta de matriz y cable, y el ensamblaje compacto resultante es adecuado para dispositivos de prueba densos. Un adaptador SMA prensado no puede rehacerse; si falla, debe reemplazarse el ensamblaje completo.

Terminación por soldadura solda tanto el conductor central como el conductor exterior al cuerpo del conector. Cuando se realiza correctamente, las uniones soldadas ofrecen una excelente continuidad eléctrica y pueden inspeccionarse visualmente. Este método es preferido en entornos de prueba donde el operador puede necesitar modificar o extender los cables in situ.

Conectores SMA para montaje en PCB se terminan directamente en una placa de circuito impreso mediante configuraciones de lanzamiento por borde o montaje vertical. Estos son relevantes cuando se extienden señales hacia o desde una placa de prueba dentro de un dispositivo de sujeción, en lugar de hacia una línea de cable independiente.

La confusión entre SMA y RP-SMA

Esperaba que, tras años de trabajo en bancos de prueba, el error entre SMA y RP-SMA resultara fácil de detectar. Lo que realmente ocurre es que dicho error se comete con mayor frecuencia bajo presión de tiempo, cuando los conectores se toman de un contenedor compartido de piezas sin una inspección cuidadosa.

Las roscas externas de un conector SMA y un conector RP-SMA se acoplan sin resistencia porque comparten la misma rosca 1/4-36 UNS. La conexión parece completa y puede sentirse mecánicamente segura. Sin embargo, ninguna señal de RF se transfiere porque las geometrías de los contactos internos están invertidas. El resultado aparece como una pérdida de señal casi total en el analizador, o, de forma más peligrosa, como una conexión parcial donde el desgaste del contacto central provoca una anomalía intermitente e independiente de la frecuencia en la inserción.

La contramedida práctica: establecer una separación física en el almacenamiento de piezas entre componentes SMA y RP-SMA, y confirmar visualmente el tipo de interfaz antes de cualquier conexión. Al pedir un adaptador de SMA a BNC o cualquier ensamblaje de interfaces mixtas, solicitar una etiquetación explícita del tipo de polaridad en ambos extremos de la documentación del ensamblaje.

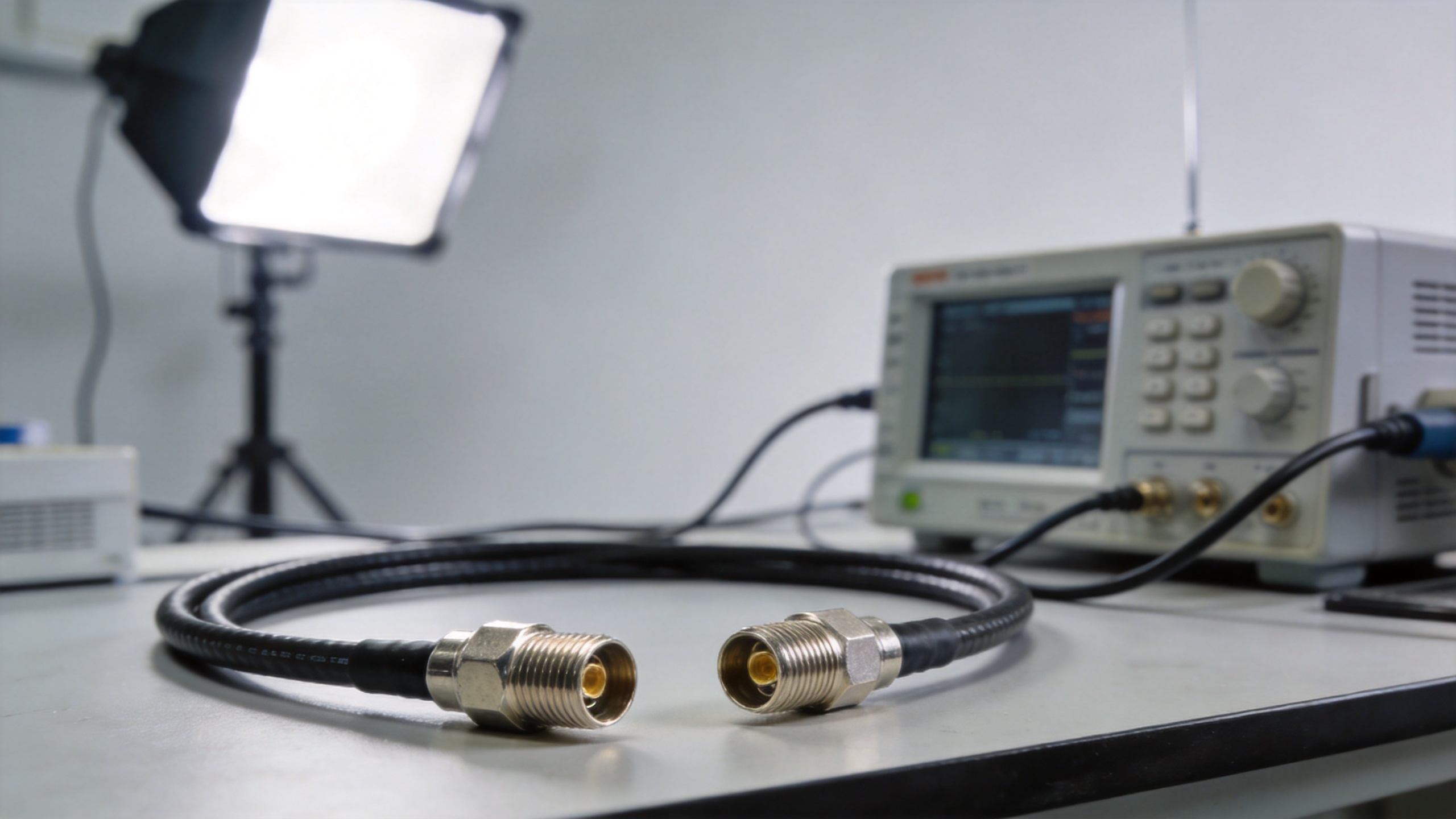

Selección del cable de extensión SMA adecuado para un banco de pruebas

Para la mayoría de las aplicaciones de extensión en bancos de laboratorio, un cable adaptador SMA flexible de baja pérdida con conectores SMA macho en ambos extremos es el punto de partida predeterminado. La decisión de selección se centra en tres parámetros:

• Tipo de cable : El RG316 es adecuado para aplicaciones de baja potencia hasta 6 GHz, sin preocupaciones significativas por el radio mínimo de curvatura. Para aplicaciones superiores a 6 GHz o donde la estabilidad de fase bajo flexión resulta crítica, un ensamblaje semirrígido con conductor exterior de cobre recubierto de plata y dieléctrico de PTFE constituye una opción más adecuada para la cadena de adaptadores con conectores SMA.
• Longitud : Añadir longitud incrementa la pérdida de inserción. Por cada metro adicional de RG316 a 6 GHz, se espera aproximadamente entre 0,6 y 1,0 dB de atenuación adicional. El valor exacto depende del diámetro y la construcción del cable. Si el presupuesto de incertidumbre de la medición no puede absorber esta pérdida, la solución consiste en emplear un tipo de cable de menor pérdida, no en acortar la extensión de modo que no alcance el puerto.
• Grado del conector para mediciones en el plano de calibración donde el cable adaptador SMA es el primer elemento después del kit de calibración del VNA, la calidad del cuerpo del conector y el estado del pin central afectan directamente el residuo de calibración. El uso de conectores SMA de precisión en esas interfaces, incluso si se emplean conectores estándar más adelante en la cadena, reduce la incertidumbre de medición sin requerir una actualización completa.

Worldpeak fabrica conjuntos de cables coaxiales SMA en una variedad de tipos de cable, incluidos RG316 y núcleos semirrígidos, con pruebas eléctricas individuales por conjunto antes del envío. Para requisitos de extensión de bancos de prueba RF que abarcan desde CC hasta 18 GHz, un cable adaptador SMA calificado de un proveedor especializado reduce el riesgo de anomalías de medición derivadas de inconsistencias en la calidad del dieléctrico o en las condiciones de contacto entre lotes.

Resumen

Extender una trayectoria de señal en un banco de pruebas de RF con un adaptador SMA introduce un conjunto predecible de efectos de pérdida por inserción, reflexión y fase. Para mantener dichos efectos dentro del presupuesto de incertidumbre de la medición, es necesario igualar el tipo de cable y el grado del conector a los requisitos de frecuencia y potencia, confirmar la polaridad de la interfaz antes del montaje y tratar la extensión como parte de la cadena de medición, y no como una interconexión pasiva.

La larga historia del conector SMA en aplicaciones de RF constituye un testimonio de su rendimiento comprobado a un costo razonable. Las decisiones que determinan si un cable de extensión respalda ese historial se toman durante la especificación y la selección, antes de instalar el montaje en el banco de pruebas.
