کابل تغذیه‌ای موجدار مسی ۱/۲ اینچی – ۵۰ اهم

خلاصه محصول

شرکت ژن‌جیانگ وورلدپیک برای ارتباطات مسئول ارائه محصولات باکیفیت بالا است کابل تغذیه شیاردار ۱/۲ اینچی ، کابل ۵۰ اهمی مهندسی‌شده کابل فیدر RF که برای زیرساخت‌های بی‌سیم پرتلاش طراحی شده است. این کابل دارای موصل خارجی حلقه‌ای جامد و دی‌الکتریک پلی‌اتیلن فوم سلول‌بسته است و بازدهی سیل‌بندی استثنایی بیش از ۹۰ دسی‌بل و همچنین تضعیف سیگنال بسیار پایین را فراهم می‌کند. کابل تغذیه موج‌دار مسی کابل با روکش پلی‌اتیلن مشکی مقاوم به قطر ۱۵٫۷ میلی‌متر و موصل داخلی آلومینیوم روکش‌دار مسی ساخته شده است و قابلیت انتقال توان عالی و قابلیت اطمینان مکانیکی بلندمدت را ارائه می‌دهد. این کابل فیدر ۵۰ اهم خط انتقال با عملکرد بالا را برای ایستگاه‌های پایه سلولی، برج‌های پخش و سیستم‌های آنتن درون‌سازه فراهم می‌کند.

مرور جامع محصول

The کابل تغذیه شیاردار ۱/۲ اینچی ساخته‌شده توسط شرکت زهن‌جیانگ وورلدپیک کامونیکیشن، این کابل به‌عنوان پل انتقال حیاتی بین ترانسیورهای رادیویی و آنتن‌های نصب‌شده روی برج با بهره‌وری بالا عمل می‌کند. این کابل به‌طور خاص برای زیرساخت‌های مخابراتی در فضای باز طراحی شده است و ترکیبی از انعطاف‌پذیری مکانیکی و مقاومت فوق‌العاده بالا را ارائه می‌دهد. کابل فیدر RF تعادلی بین انعطاف‌پذیری مکانیکی و صحت سیگنال بهینه ایجاد می‌کند.

برخلاف کابل‌های هم‌محور بافت‌دار معمولی، یک سپر حلقه‌ای جامد کابل تغذیه موج‌دار مسی از یک لوله مسی پیوسته برای سپر شدن استفاده می‌کند. این ساختار از نشت سیگنال‌های رادیویی فرکانس بالا جلوگیری می‌کند، اعوجاج سیگنال را کاهش داده و امپدانس پایداری را در محدوده دمایی گسترده‌ای از ۴۰- تا ۸۵+ درجه سانتی‌گراد حفظ می‌کند. همراه با دی‌الکتریک فوم سلولی بسته که با دقت اکستروژن شده است، این کابل سرعت انتشاری قابل توجه ۸۶٪ را فراهم می‌کند.

ویژگی‌های کلیدی

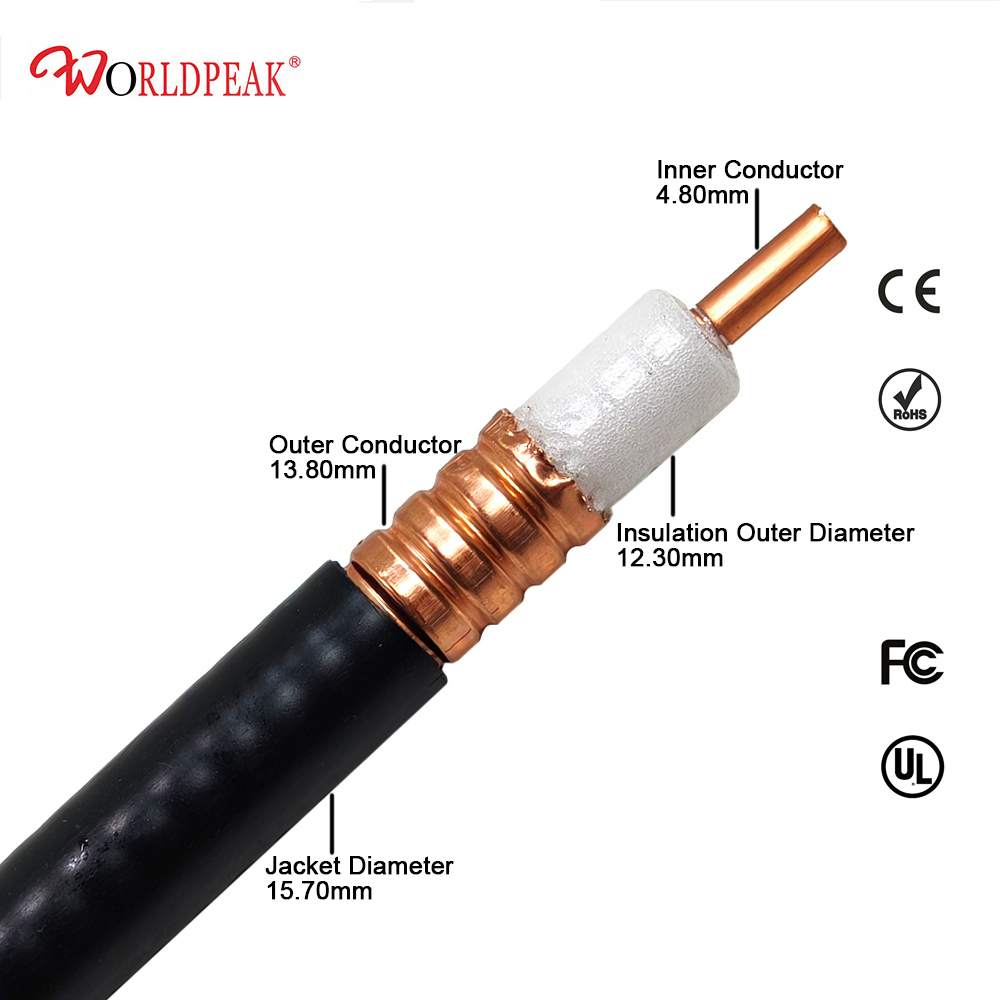

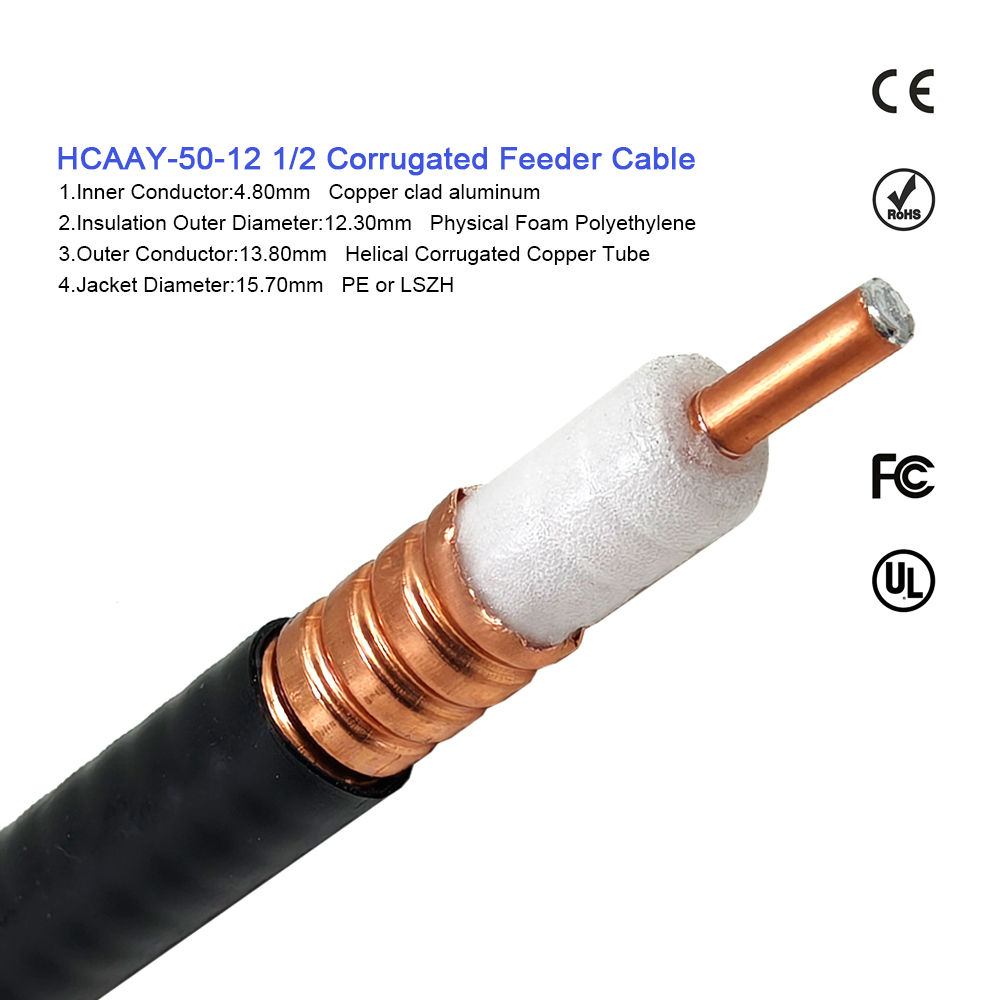

• سپر حلقه‌ای جامد : هادی خارجی با قطر ۸/۱۳ میلی‌متر از مس موج‌دار حلقه‌ای استفاده می‌کند تا سپر الکترومغناطیسی جامدی با عملکردی بالاتر از ۹۰ دسی‌بل ایجاد کند و در عین حال شعاع خمش کنترل‌شده‌ای معادل ۱۲۵ میلی‌متر را امکان‌پذیر سازد.

• هسته دی‌الکتریک کم‌تلفات دی‌الکتریک پلی‌اتیلن با انبساط بالا به ضخامت ۱۲٫۳ میلی‌متر، تلفات خازنی را به حداقل می‌رساند (۷۷٫۰ پیکوفاراد بر متر) و از نفوذ رطوبت درونی جلوگیری می‌کند.

• هادی مرکزی بهینه‌شده هادی مرکزی مس‌آغشته به آلومینیوم به ضخامت ۴٫۸ میلی‌متر، مقاومت حلقه جریان مستقیم را کاهش داده (۱٫۸ اهم بر کیلومتر) و همزمان وزن کلی کابل را کاهش داده تا نصب آن روی برج‌ها آسان‌تر شود.

• پوشش بیرونی مقاوم در برابر نور فرابنفش و شرایط آب‌وهوایی محصورشده در پوشش بیرونی سخت‌افزاری سیاه از جنس پلی‌اتیلن به قطر ۱۵٫۷ میلی‌متر، این کابل فیدر با تلفات کم در برابر تابش شدید نور فرابنفش، اوزون و عوامل سخت محیطی مقاوم است.

• توان بالا برای تحمل توان اوج تا ۱۲ کیلووات و ولتاژ مقاومتی جریان مستقیم تا ۴۰۰۰ ولت طراحی شده است.



۱. تضعیف برتر نسبت به کابل‌های هم‌محور با بافت حلقوی

در شبکه‌های بی‌سیم با فرکانس بالا، تضعیف به‌طور مستقیم بر شعاع پوشش و مصرف توان تأثیر می‌گذارد. لوله مداوم مسی در این کابل تغذیه شیاردار ۱/۲ اینچی فاصله‌های میکروسکوپی ذاتی موجود در سپرهاي بافته‌شده (مانند کابل‌های سری LMR یا سری RG) را حذف می‌کند. این امر منجر به تضعیف قابل‌توجهی کمتر می‌شود و به‌ترتیب حدود ۸٫۵ دسی‌بل بر ۱۰۰ متر در فرکانس ۹۰۰ مگاهرتز و ۱۴٫۵ دسی‌بل بر ۱۰۰ متر در فرکانس ۲٫۴ گیگاهرتز را ایجاد می‌کند.

۲. مکانیزم‌های مقاومت در برابر رطوبت

نفوذ رطوبت عامل اصلی تخریب سیگنال در سیستم‌های انتقال بیرونی است. شرکت ارتباطات جینجیانگ وورلدپیک محدوده، فناوری فوم سلول‌بسته را در لایه دی‌الکتریک ادغام کرده است. حتی اگر رویه خارجی آسیب ببیند، ماتریس سلول‌بسته مانع از نفوذ رطوبت در جهت طولی درون کابل فیدر RF , می‌شود و عملکرد سیستم را برای دهه‌ها حفظ می‌کند.

مشخصات فنی

کاربردهای معمول

ایستگاه‌های پایه سلولی

به‌طور گسترده‌ای به‌عنوان فیدر عمودی اصلی برای اتصال ترانسیورهای سایت زمینی به آنتن‌های قرارگرفته در بالای برج در سایت‌های سلولی ماکرو استفاده می‌شود.

شبکه‌های DAS داخل ساختمان

در سیستم‌های آنتن توزیع‌شده (DAS) در ساختمان‌های تجاری، فرودگاه‌ها و مراکز ورزشی به‌عنوان کابل‌های رایزر پشتیبان با ظرفیت بالا عمل می‌کند.

ارسال پخش

به‌عنوان یک مسیر با تلفات کم عمل می‌کند کابل فیدر ۵۰ اهم برای رادیوهای FM، سیستم‌های پخش VHF و سیستم‌های رادیویی اختصاصی ترانک‌شده که به وفاداری بی‌نظیر سیگنال نیاز دارند.

صنایع دریایی و پلتفرم‌های فراساحلی

پوشش مسی جامد و روکش سنگین پلی‌اتیلن این محصول را کابل تغذیه موج‌دار مسی در برابر خوردگی ناشی از پاشش نمک در پلتفرم‌های نفتی فراساحلی و کشتی‌های دریایی بسیار مقاوم می‌کند.

ارزش تجاری و همکاری با تولیدکنندگان تجهیزات اصلی (OEM)

هنگام خرید از شرکت زهن‌جیانگ وورلدپیک برای ارتباطات محدوده، توزیع‌کنندگان جهانی، اپراتورهای مخابراتی و یکپارچه‌سازان سیستم‌ها مزایای تجاری مشخصی کسب می‌کنند:

• مجموعه کابل های سفارشی : مجموعه‌های پرشین‌کابل پایان‌یافته در کارخانه با استفاده از کانکتورهای ۴٫۳-۱۰، N-Type یا ۷/۱۶ DIN، که پیش از ارسال به‌طور دقیق برای داشتن PIM پایین و VSWR پایین آزمون شده‌اند.

• سفارش سازی OEM : چاپ لوگوی اختصاصی روی روکش کابل، علامت‌گذاری طول سفارشی و گزینه‌های بسته‌بندی خاص برای هر پروژه.

• کارایی زنجیره تأمین : بسته‌بندی روی پیچک‌های چوبی با قابلیت تحمل بار سنگین، طراحی‌شده برای حمل‌ونقل امن بین‌المللی دریایی و نصب سریع در محل پروژه.

• هزینه کلی مالکیت کمتر کاهش تلفات سیگنال، نیاز به توان ایستگاه پایه را کاهش می‌دهد، در حالی که ساختار مقاوم، تعداد تماس‌های تعمیر و نگهداری را در طول عمر خدمات بیش از ۲۰ سال به حداقل می‌رساند.

سوالات متداول (FAQ)

چه عاملی باعث برتری کابل فیدر شیاردار ۱/۲ اینچ نسبت به LMR400 می‌شود؟

آمپر کابل تغذیه شیاردار ۱/۲ اینچی از پوشش خارجی مسی شیاردار جامد استفاده می‌کند، در حالی که LMR400 از پوشش فویلی و بافته‌شده استفاده می‌کند. لوله مسی جامد، عملکرد بهتری در زمینه محافظت در برابر تداخل (>۹۰ دسی‌بل در مقابل حدود ۹۰ دسی‌بل برای پوشش بافته‌شده) ارائه می‌دهد، تضعیف سیگنال را کاهش می‌دهد و پایداری بلندمدت‌تری در شرایط آب‌وهوایی شدید فراهم می‌کند.

برای نصب این کابل از چه ابزارهای تخصصی‌ای استفاده می‌شود؟

چرا کابل تغذیه موج‌دار مسی از پوسته جامد مسی استفاده می‌کند؛ بنابراین برای آماده‌سازی صحیح پروفایل کابل قبل از اتصال کانکتور، نیاز به ابزارهای تخصصی بریدن و گشاد کردن (فلیرینگ) است. شرکت ژیانگ‌جیانگ وورلدپیک برای ارتباطات محدوده (Zhenjiang Worldpeak Communication Co., Ltd.) هم ابزارهای آماده‌سازی و هم مجموعه‌های جامپر کارخانه‌ای از پیش‌اتصال‌شده را ارائه می‌دهد.

از چه انواع کانکتوری برای این کابل فیدر ۵۰ اُهمی استفاده می‌شود؟

کانکتورهای استاندارد Follow-on Industry-standard ۱/۲ اینچی فیدر کاملاً سازگان هستند، از جمله کانکتورهای ۴٫۳-۱۰، نوع N و رابط‌های کانکتور ۷/۱۶ DIN.

امروز درخواست قیمت بگیرید

با تیم مهندسی شرکت چن‌جیانگ وورلدپیک کامونیکیشن، محدوده تماس بگیرید تا برای پروژه بعدی خود در زمینه زیرساخت‌های رادیو فرکانس، نقل‌قول پروژه درخواست کنید، برگه‌های اطلاعات فنی را دانلود نمایید یا در مورد مشخصات سفارشی سازمانی (OEM) بحث کنید.
