کابل هم‌محور دوبل-شیلد شده آر‌جی-۲۱۴: مشخصات فنی و کاربردها

کابل هم‌محور دوبل-شیلد شده آر‌جی-۲۱۴: مشخصات فنی و کاربردها

برای خریدار RF، کابل هم‌محور RG214 تنها نسخه‌ی سنگین‌تر کابل معمولی نیست. این کابل ساختاری ۵۰ اهمی با دو لایه‌ی محافظ است که در سیستم‌هایی به‌کار می‌رود که نیازمند محصورسازی قوی سیگنال RF، مقاومت مکانیکی قابل‌اطمینان و توانایی تحمل مسیریابی سخت‌تر از کابل‌های با محافظت ضعیف‌تر هستند. انتخاب مناسب از سیستم الکتریکی آغاز می‌شود، نه از برچسب عمومی «کم‌تلاف». کابل هم‌محور RG214 انتخاب مناسب از سیستم الکتریکی آغاز می‌شود، نه از برچسب عمومی «کم‌تلاف».

به‌عنوان مهندس سیستم‌های RF، ابتدا امپدانس کاری، محدوده‌ی فرکانسی، طول مسیر، اتصال‌دهنده‌ها، محیط و مسیر نصب را تأیید می‌کنم. ترتیب این مراحل اهمیت دارد: کابلی ممکن است در پیش‌فاکتور مناسب به‌نظر برسد، اما همچنان انتخاب نادرستی باشد اگر امپدانس آن با تجهیزات تطبیق نداشته باشد یا خمیدگی شدید، هندسه‌ی آن را در محل نصب آسیب بزند.

آنچه ساختار با دو لایه‌ی محافظ انجام می‌دهد

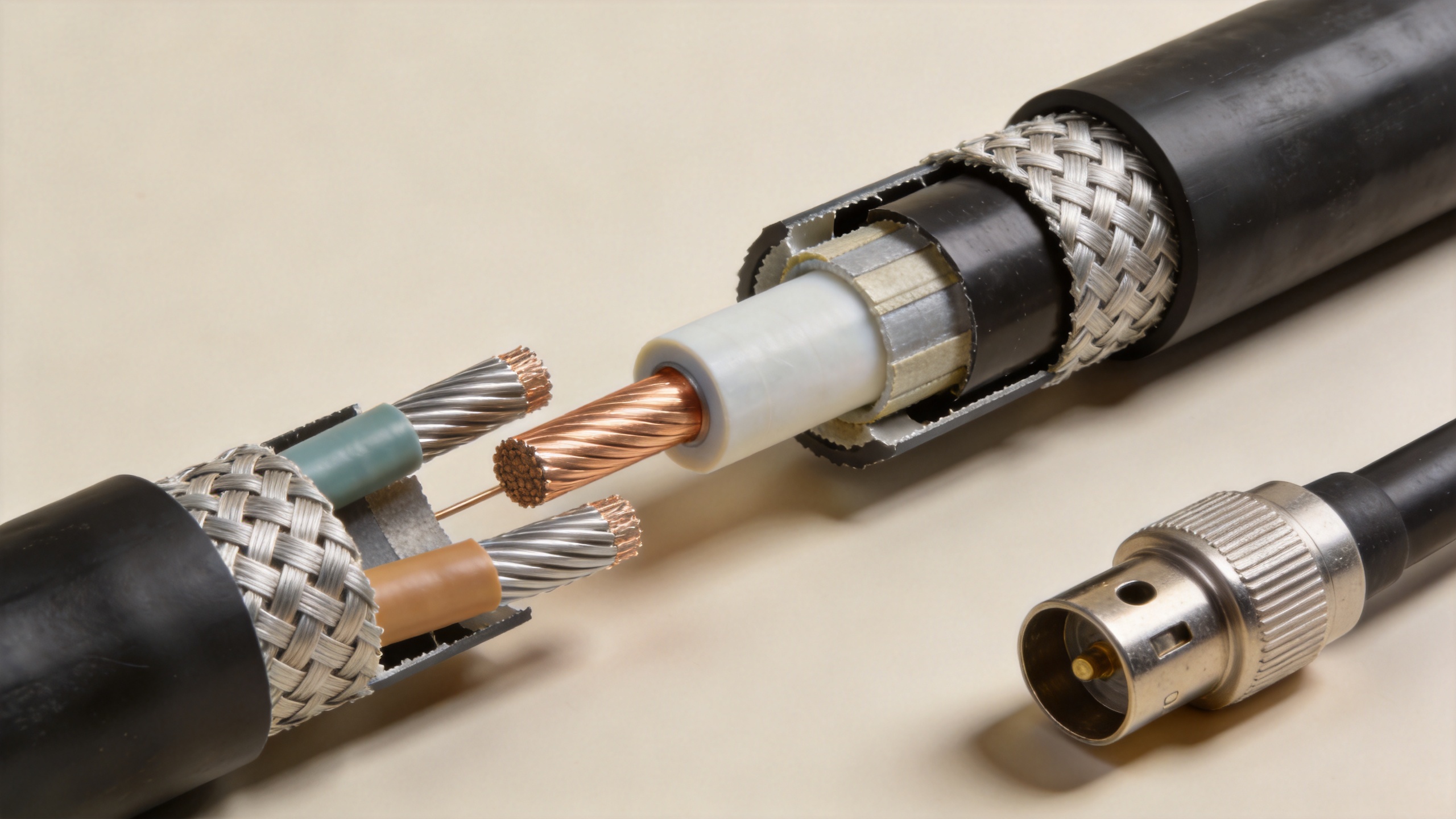

معمولی کابل هم‌محور RG214 ساختار این کابل شامل یک هادی مرکزی رشته‌ای با روکش نقره‌ای، دی‌الکتریک پلی‌اتیلن، دو لایه بافت شده به عنوان هادی بیرونی و روکش محافظ است. در نمونه‌های راهنمای محصول منتشرشده، امپدانس ۵۰ اهم، قطر خارجی اسمی تقریبًا ۰٫۴۲۵ اینچ (۱۰٫۸ میلی‌متر) و بافت دوتایی ذکر شده است؛ با این حال، ساختار دقیق و مشخصات فنی باید با بررسی صفحه داده‌های تأمین‌کننده برای شماره قطعه سفارش‌داده‌شده تأیید گردد.

در کابل هم‌محور RG214 در این کابل، هادی مرکزی و سیم‌بند تشکیل‌دهنده خط انتقال کنترل‌شده‌ای هستند. دی‌الکتریک فاصله بین این دو را حفظ می‌کند و بنابراین تأثیر مستقیمی بر امپدانس و تضعیف دارد. دو لایه بافت سیم‌بند پوشش محافظتی را بهبود بخشیده و در کاهش جفت‌شدگی ناخواسته در نصب‌هایی که در محیط‌های الکتریکی پرسر و صدا انجام می‌شوند، کمک می‌کنند. با این حال، این ویژگی به معنای مقاومت کامل در برابر تداخل در تمام نصب‌ها نیست. کیفیت اتصال‌دهنده‌ها، نحوه انتهایی‌کردن بافت، روش‌های ارت‌کردن، طول کابل و وجود رساناهای برقی در مجاورت کابل نیز بر نتیجه نهایی تأثیرگذار هستند.

تضعیف نیز به‌همان اندازه وابسته است. طول بیشتر کابل هم‌محور RG214 اجرا انرژی بیشتری را از دست می‌دهد و این تلفات معمولاً با افزایش فرکانس، افزایش می‌یابد. به جای اعمال یک عدد کلی تلفات برای همهٔ پروژه‌ها، داده‌های کاهش سیگنال ارائه‌شده توسط تأمین‌کنندگان را در فرکانس عملیاتی واقعی مقایسه کنید و برای اتصال‌دهنده‌ها، آداپتورها و مسیر نصب‌شده، حاشیهٔ واقع‌بینانه‌ای در نظر بگیرید. این امر به‌ویژه زمانی اهمیت دارد که یک کابل اسمی کوتاه مجبور است از مسیری شلوغ درون کابینت یا برج عبور کند.

چرا ابتدا باید بین ۵۰ اهم و ۷۵ اهم انتخاب کرد

کابل هم‌محور RG214 معمولاً برای سیستم‌های RF با امپدانس ۵۰ اهم انتخاب می‌شود: تجهیزات رادیویی، فید آنتن، آرایش‌های آزمایشی و سایر کاربردهایی که حول رابط‌های ۵۰ اهم طراحی شده‌اند. این تصمیم مربوط به تطبیق منبع، کابل و بار است تا بازتاب‌ها کنترل شوند. کابل ۷۵ اهم معمولاً در توزیع ویدئو، انتقال سبک پخش و بسیاری از مسیرهای دوربین مداربسته (CCTV) یا تلویزیون کابلی استفاده می‌شود. هیچ‌یک از این دو امپدانس به‌طور کلی برتر نیستند؛ بلکه هر کدام در سیستمی که برای آن طراحی شده‌اند، جایگاه خود را دارند.

برای مثال، یک ماژولاتور HDMI به کواکسیال پروژه ممکن است ویدئو را از طریق شبکهٔ توزیع کواکسیال ارسال کند، اما این به‌خودی‌خود آن را به کابل مناسب تبدیل نمی‌کند. کابل هم‌محور RG214 امپدانس خروجی ماژولاتور، گیرنده و سخت‌افزار توزیع را تأیید کنید. به‌همین‌ترتیب، بحثِ « کواکسیال روی اترنت » معمولاً دربارهٔ معماری شبکه و آداپتورهاست؛ بدون بررسی کامل زنجیرهٔ تجهیزات، کابل رادیو فرکانس ۵۰ اُهمی را جایگزین محیط انتقال مشخص‌شده نکنید.

جایی که RG214 مناسب است — و جایی که شاید کابل دیگری مناسب‌تر باشد

انتخاب کنید کابل هم‌محور RG214 هنگامی که دو لایه محافظتی، سازگاری با امپدانس ۵۰ اُهمی و انعطاف‌پذیری قوی کابل از قطر حداقلی مهم‌تر هستند. این کابل می‌تواند انتخابی منطقی در اطراف تجهیزات رادیو فرکانس، سیستم‌های آنتن، تجهیزات آزمایشگاهی و نصب‌هایی باشد که نویز خارجی یا تعامل دوطرفه (دوپلکس) مورد نگرانی است. با این حال، قطر بزرگ‌تر آن ملاحظاتی در مسیریابی و اتصال ایجاد می‌کند.

• RG214: گزینه‌ای قوی برای اجرای رادیو فرکانس ۵۰ اُهمی با تأکید بر محافظت در برابر تداخل، به‌شرطی که مسیر کابل بتواند اندازهٔ آن را پذیرا باشد.
• کابل هم‌محور ۵۰ اهمی با تلفات پایین LMR400 این گزینه را هنگامی بررسی کنید که کمترین تلفات در طول مسیر بلندتر ۵۰ اهمی مهم‌ترین محدودیت باشد؛ پیش از تغییر خانواده کابل، نیازمندی‌های دقیق مکانیکی را مقایسه نمایید.
• آر جی۵۸: معمولاً زمانی در نظر گرفته می‌شود که کابل ۵۰ اهمی کوچک‌تر و انعطاف‌پذیرتری از نظر عملی قابل استفاده باشد، به شرطی که عملکرد فرکانسی، طول و تلفات آن با نیازهای طراحی سازگان داشته باشد.
• کابل هم‌محور آر جی۱۱ برای دفن مستقیم: این محصول را تنها در دسته‌بندی محیط‌های بیرونی یا دفن مستقیم ارزیابی کنید، مشروط بر اینکه امپدانس سیستم و نیازمندی‌های ثبت‌شده کابل در زمینه دفن، روکش و مقاومت در برابر رطوبت با یکدیگر هماهنگ باشند. این کابل جایگزین قابل تعویض برای کابل هم‌محور RG214 .

برای خریدارانی که به دنبال مرجعی اختصاصی برای محصول هستند، محصول «ورلدپیک» کابل هم‌محور Worldpeak RG214 با امپدانس ۵۰ اهم: داده‌های مهندسی و راهنمای انتخاب نقطه شروعی مفید برای تأیید مطابقت کابل ارائه‌شده با کاربرد مورد نظر است. اگر نیاز به یک مجموعه پیش‌پایان‌یافته فشرده‌تر باشد نه کابل توده‌ای آر جی۲۱۴، «مجموعه پیش‌پایان‌یافته ورلدپیک» مجموعهٔ کابلی پیش‌اتصال‌شدهٔ سه‌محوری RG316 وورلدپیک خانواده‌ای جداگانه از محصولات است که باید بر اساس برگه اطلاعات فنی خود ارزیابی شود.

جزئیات نصب که عملکرد ار اف را حفظ می‌کنند

به کابل هم‌محور RG214 مانند یک طناب. هر گونه خمیدگی یا فشردگی می‌تواند فاصله بین هادی و سیم‌بند را تغییر داده و ثبات امپدانس را به خطر بیندازد. نمونه‌های سازنده‌ای که جستجو شده‌اند، شعاع حداقل خم برای محصولات خاص RG214 را تقریباً ۵۰ میلی‌متر (حدود ۵۰٫۸ میلی‌متر) ذکر کرده‌اند. این مقدار را فقط به عنوان مرجعی برای برنامه‌ریزی به کار ببرید: مقدار واقعی حداقل قابل اعمال، آنچه در صفحه مشخصات فنی کابل دقیقاً مورد استفاده شما درج شده است. کابل هم‌محور RG214 ساخت.

1. مسیر کابل را پیش از کشیدن آن برنامه‌ریزی کنید؛ از لبه‌های تیز کابینت، وزن بدون تکیه‌گاه و خم‌شدن مکرر در محل اتصال جلوگیری کنید.
2. خم‌ها را گسترده و تدریجی نگه دارید، به ویژه در نزدیکی نقاط انتهایی. کابل هم‌محور RG214 برای صرفه‌جویی در چند سانتی‌متر، آن را به زور در گوشه‌ای جا ندهید.
3. اتصال‌دهنده‌هایی را مشخص کنید که برای قطر کابل و ساختار سیم‌بند آن تأیید شده‌اند، سپس بافت سیم‌بند و اتصال هادی مرکزی را بازرسی کنید.
4. برای کارهای بیرونی، مناسب‌بودن روکش کابل، آب‌بندی در هر نقطه اتصال، ایجاد اثر تنش‌گیری و برنامه‌ریزی اتصال به زمین در محل را تأیید کنید.
5. برای مجموعه‌های حیاتی، پیش از پذیرش، داده‌های آزمون تلفات درجی و نسبت موج ایستا (VSWR) را در محدوده فرکانسی توافق‌شده درخواست کنید.

چک‌لیست عملی خرید

پیش از سفارش کابل هم‌محور RG214 شرایط مقاومت ۵۰ اهم، محدوده فرکانسی، بیشترین تلفات مجاز، طول کابل، رابط‌های اتصال‌دهنده، قرارگیری در محیط داخلی یا خارجی و محدودیت شعاع خمیدگی را در یک برگه مشخصات فنی واحد قرار دهید. سپس از تأمین‌کننده بخواهید ساختار واقعی کابل را تأیید کند نه اینکه فقط به برچسب عمومی RG214 اتکا کند. شرکت وورلدپیک می‌تواند در بازبینی مشخصات کاربردی و بحث‌های مربوط به مونتاژهای سفارشی کابل کمک کند؛ این امر به تیم‌های تدارکات کمک می‌کند تا از تنظیم مجدد یک کابل استاندارد پس از رسیدن آن به محل نصب جلوگیری کنند.

نکته اصلی ساده است: کابل هم‌محور RG214 در صورتی جایگاه خود را به دست می‌آورد که امپدانس، دو لایه محافظتی، ابعاد مکانیکی و روش نصب آن کاملاً با سیستم متناظر باشد. آن را به عنوان بخشی از یک مسیر کامل RF انتخاب کنید، مقادیر دقیق موجود در برگه داده‌ها را تأیید نمایید؛ در این صورت کابل به جای یک عامل خطرناک در مرحله پایانی برای سیگنال و راه‌اندازی، به یک مؤلفه کنترل‌شده تبدیل می‌شود.
