مجموعه کابل کواکسیال نیمه‌سفت: کاربردها و طراحی

مجموعه کابل کواکسیال نیمه‌سفت: کاربردها و طراحی

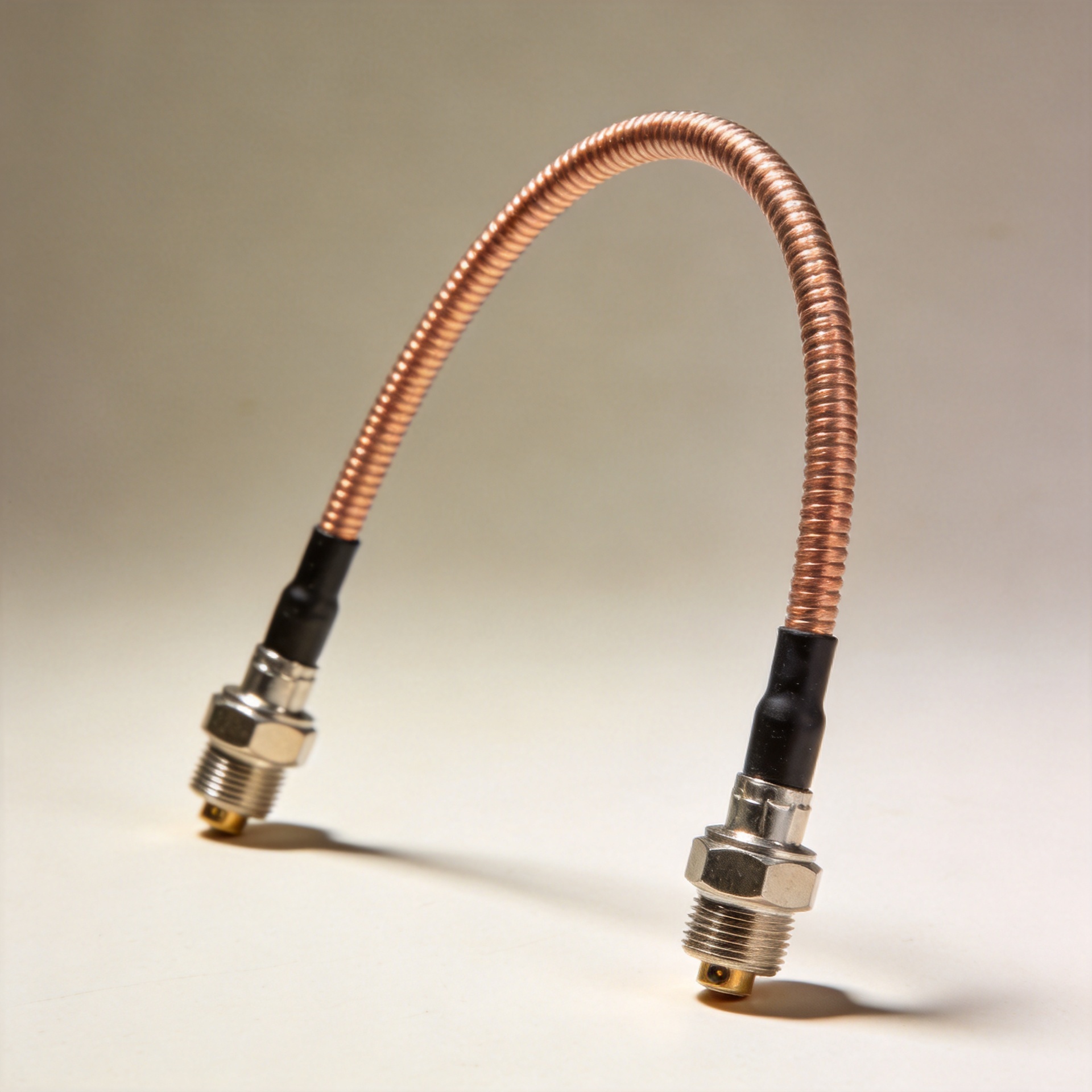

به‌عنوان مهندس سیستم‌های رادیویی که سیستم‌های توزیع سیگنال را در زمینه‌های ابزار دقیق، دفاع و ایستگاه‌های پایه طراحی کرده‌ام، متوجه شده‌ام که انتخاب مجموعه کابل اغلب تعیین‌کننده این است که بقیه زنجیره رادیویی به مشخصات تعیین‌شده عمل کند یا به‌صورت نامحسوس کارایی‌اش کاهش یابد. مجموعه کابل هم‌محور نیمه‌سخت جایگاه خاصی را اشغال می‌کند: انعطاف‌پذیرترین نیست، اما همین ویژگی دقیقاً منشأ ارزش آن است.

پیش از انتخاب مجموعه کابل هم‌محور نیمه‌سخت برای هر کاربردی، از خود بپرسید: آیا مسیریابی شما نیازمند این است که کابل شکلی دقیق و ثابت را تحت چرخه‌های حرارتی، لرزش یا استفاده مکرر حفظ کند؟ اگر پاسخ «بله» است، درک مشخصات الکتریکی و مکانیکی اصلی تنها راه اتخاذ تصمیم آگاهانه است.

ساختار و مواد: چه چیزی مجموعه کابل نیمه‌سخت را از کابل انعطاف‌پذیر جدا می‌کند؟

یک مجموعه کابل هم‌محور نیمه‌سخت از سه مؤلفه اصلی تشکیل شده است: یک رسانای بیرونی فلزی نیمه‌سخت (معمولاً مس، فولاد ضدزنگ یا مس آبکارشده)، یک هسته دی‌الکتریک جامد از پلی‌تترافلوئورواتیلن (PTFE) و یک رسانای مرکزی. برخلاف کابل‌های انعطاف‌پذیر با بافت توری مانند rG223 یا rG214 ، رسانای بیرونی در طراحی نیمه‌سخت به‌صورت یک لولهٔ کشیده‌شدهٔ پیوسته — نه توری — ساخته می‌شود. این ساختار ویژگی‌های مشخص‌کنندهٔ کابل را ایجاد می‌کند: اثربخشی بالای سپر زدن، پایداری ابعادی و امپدانس ثابت در طول کل کابل.

رسانای بیرونی جامد، تضعیف سپر زدنی را فراهم می‌کند که معمولاً در محدوده فرکانسی کاری از ۹۰ دسی‌بل بیشتر است؛ این مقدار به‌طور قابل‌توجهی از کابل‌های انعطاف‌پذیر دو سپریِ هم‌اندازه بهتر است. برای کاربردهایی که در آن‌ها صحت سیگنال و سطح پایین نویز سیستم از اهمیت حیاتی برخوردار است — مانند بخش‌های جلویی رادار، شبکه‌های تغذیه آنتن با تطبیق فاز، و تنظیمات دقیق آزمایشی — این سطح سپر زدن را با کابل‌های انعطاف‌پذیر جایگزین بسیار دشوار است.

امپدانس و تضعیف: مشخصات الکتریکی که انتخاب را تعیین می‌کنند

کابل‌های هم‌محور نیمه‌سخت با امپدانس مشخصهٔ استاندارد ۵۰ اُهم و ۷۵ اُهم ساخته می‌شوند؛ که در آن ۵۰ اُهم گزینهٔ غالب برای انتقال سیگنال‌های RF و مایکروویو است. نوع ۷۵ اُهمی در توزیع تصویر و زیرساخت تلویزیون کابلی به کار می‌رود. اگر محدودیت اصلی شما سازگانی امپدانس سیستم باشد، این تمایز باید مهم‌ترین عامل در انتخاب شما باشد — در اکثر کاربردهای مهندسی RF و ارتباطات بی‌سیم، ۵۰ اُهم پایهٔ طراحی است.

تضعیف با قطر بیرونی کابل و فرکانس تغییر می‌کند:

• کابل‌های نوع ۰٫۰۸۶ اینچی (کلاس RG405) در فرکانس ۱ گیگاهرتز، تضعیفی حدود ۰٫۲۲ تا ۰٫۳۸ دسی‌بل بر متر ارائه می‌دهند که این مقدار بستگی به جنس هادی و کیفیت دی‌الکتریک دارد.
• نوع نیمه‌سخت با قطر ۱۴۱/۰ اینچ در مقاومت ۵۰ اهم رده‌بندی شده و بیشترین فرکانس کاری آن تا ۳۶ گیگاهرتز و بیشترین توان قابل تحمل آن در فرکانس ۱ گیگاهرتز حدوداً ۴۵۰ وات است.
• نسخه‌های رسانای خارجی از جنس فولاد ضدزنگ، مقداری از هدایت الکتریکی را در ازای استحکام مکانیکی بالاتر از دست می‌دهند—ویژگی‌ای مفید در محیط‌های پرورانش یا شیمیایی خورنده که در آن‌ها رسانای خارجی مسی تحت تأثیر تنش یا ارتعاشات شدید دچار خوردگی یا تغییر شکل می‌شود.

در اکثر کابل‌های هم‌محور با عایق جامد، هر بار دو برابر شدن فرکانس، تضعیف را تقریباً ۴/۱ تا ۸/۱ برابر افزایش می‌دهد. این یک تقریب کاربردی است، نه عددی که بدون اندازه‌گیری مجموعهٔ خاص شما در دمای عملیاتی واقعی و هندسهٔ دقیق مسیر کابل‌کشی، مستقیماً در بودجهٔ اتصال قابل استفاده باشد.

پایداری فاز و محافظت در برابر تنش حرارتی

هادی بیرونی جامد در مجموعه کابل هم‌محور نیمه‌سخت، پایداری ابعادی را تحت تغییرات دما فراهم می‌کند که مستقیماً به پایداری فاز منجر می‌شود. در تغذیه آنتن‌های آرایه‌ای فازی، تنظیمات کالیبراسیون و هر سیستمی که در آن ثبات طول الکتریکی در میان چندین کابل اهمیت دارد، ساختار تفلون-به‌علاوه-هادی جامد پاسخ فازی قابل‌تکرارتری نسبت به طراحی با سپر بافته‌شده و با اندازه مشابه در بازه دمایی دارد.

در اوایل تجربه من با کابل هم‌محور نیمه‌سخت، بهینه‌سازی را برای کمترین تلفات درجی در هر متر انجام دادم. نقطه کور این بود که شعاع حداقل خمش، محدودیت جداگانه‌ای تعیین می‌کرد که کابل با کمترین تلفات نمی‌توانست در داخل شاسی فشرده ابزار آن را رعایت کند. هر دو پارامتر باید پیش از نهایی‌سازی مشخصات بررسی شوند — هیچ‌یک را نمی‌توان بدون شناخت کامل از هندسه مسیریابی به‌جای دیگری قربانی کرد.

مقایسه انواع کابل: نیمه‌سخت در مقابل RG223 یا RG214

تمامی نیازمندی‌های مجموعه کابل هم‌محور نیازمند ساختار نیمه‌سخت نیستند:

• RG223 (کابل هم‌محور انعطاف‌پذیر با دو لایه محافظ) در شرایطی که نیاز به خم‌شدن مکرر، چرخه‌های اتصال و قطع کانکتورها یا سیم‌کشی در محل نصب بدون انحنای پیش‌ساخته وجود دارد، عملکرد مناسبی دارد.
• RG214 (کابل انعطاف‌پذیر با دو لایه محافظ و روکش نقره‌ای) نسبت به کابل RG223، کیفیت محافظت و هادی را بهبود می‌بخشد و اغلب برای کاربردهای نظامی، آزمایشگاهی و اندازه‌گیری در فرکانس‌های متوسط مشخص می‌شود.
• نیمه صلب زمانی که کابل باید به شکل ثابتی تغییر شکل داده شود، یا زمانی که نیاز به محافظت بالاتر از ۹۰ دسی‌بل باشد، یا زمانی که ثبات طول مونتاژ از نظر فاز در کل دسته‌های تولیدی ضروری است، این گزینه انتخاب مناسبی است.

برای یک مجموعه کابل صفحه‌رویی در یک دستگاه قابل تعمیر در محل نصب، من یک‌بار کابل انعطاف‌پذیر را به جای نیمه‌صلب انتخاب کردم تا امکان اتصال مکرر کانکتورها در حین کالیبراسیون فراهم شود. جبران این انتخاب، افزایش تلفات درجی حدود ۰٫۳ دسی‌بل در هر متر در فرکانس ۱۸ گیگاهرتز بود؛ اما جلوگیری از تنش واردشده به بدنه کانکتور در هنگام تعویض صفحه‌رویی، این تصمیم را توجیه می‌کرد. چنین استدلالی در مورد جبران‌ها باید در مرحله تدوین مشخصات انجام شود، نه در گفت‌وگوی راه‌اندازی.

نیازمندی‌های شعاع خمیدگی و محدودیت‌های نصب

کوچک‌ترین شعاع خمیدگی یک مجموعه کابل هم‌محور نیمه‌سخت، یک محدودیت مکانیکی سفت و سخت است که توسط ساختار دیوارهٔ جامد هادی بیرونی اعمال می‌شود. در صورت تجاوز از این شعاع، تغییر شکل دائمی در هادی بیرونی ایجاد می‌شود و ناپیوستگی امپدانسی در نقطهٔ خمیدگی به وجود می‌آید که نسبت ایستایی موج ولتاژ (VSWR) را در فرکانس‌های بالاتر افزایش می‌دهد.

مقادیر مرجع عملی:

• کابل نیمه‌سخت با قطر ۰٫۰۸۶ اینچ (ردهٔ RG405): کوچک‌ترین شعاع خمیدگی داخلی تقریبًا بین ۰٫۰۵ تا ۰٫۱۲ اینچ، بسته به جنس هادی بیرونی و ابزار مورد استفاده. مس امکان خمیدنِ فشرده‌تر را فراهم می‌کند؛ فولاد ضدزنگ نیازمند شعاع‌های بزرگ‌تری است.
• انواع کابل هم‌محور انعطاف‌پذیر (RG223 و RG214): کوچک‌ترین شعاع خمیدگی بین پنج تا دوازده برابر قطر خارجی کابل است.
• جایگزین‌های قابل خم‌کردن با دست با قطر ۰٫۰۸۶ اینچ: کوچک‌ترین شعاع خمیدگی تقریبًا ۶ میلی‌متر — که در مواردی که ابزار خم‌کردن در دسترس نیست، مفید است.

من یک‌بار مجموعه کابل هم‌محور نیمه‌سختی را برای یک بند کابل با پیچش ۹۰ درجه‌ای بسیار تنگ مشخص کردم، بدون اینکه ابتدا شعاع حداقل خمش آن را در برابر هندسه شاسی بررسی کنم. ترک‌های ریز در هادی بیرونی در محل خمش، پس از شش ماه ارتعاش در عملیات، نیازمند جایگزینی کامل کابل بود. بررسی شعاع خمش در برابر مسیر کابل‌کشی پیش از ساخت، هزینه‌ای بسیار کمتر از جایگزینی یک مجموعهٔ تمام‌شده پس از ادغام سیستم دارد.

سازگانی اتصال‌دهنده‌ها: اس‌ام‌ای ۹۰۵ و انتخاب رابط

کیفیت مجموعهٔ کابل هم‌محور نیمه‌سختی تنها تا جایی است که اتصال اتصال‌دهنده‌اش با کابل انجام شده باشد. رایج‌ترین رابط برای این نوع کابل، خانوادهٔ اس‌ام‌ای است که شامل اس‌ام‌ای ۹۰۵ است — نسخه‌ای دقیق که برای ضریب بازتاب ولتاژ پایین (VSWR) و عملکرد الکتریکی قابل‌تکرار در زنجیره‌های اندازه‌گیری حساس به فاز و کاربردهایی با تعداد زیادی اتصال و جداسازی مناسب است.

هنگام مشخص‌کردن رابط‌های اتصال‌دهنده برای مجموعه‌های نیمه‌سخت، موارد زیر را در مرحله خرید تأیید کنید:

• جنس بدنه اتصال‌دهنده و پوشش آن (تماس‌های طلا‌آبکاری‌شده برای کمترین مقاومت تماس؛ بدنه فولاد ضدزنگ برای مقاومت در برابر خوردگی)
• رتبه‌بندی فرکانسی نسبت به باند کاری مجموعه
• جنس و جهت‌گیری (مستقیم در مقابل زاویه‌دار) برای هر انتهای مجموعه
• تطابق با استاندارد نظامی (MIL) در صورتی که کاربرد، مستندسازی قابل‌پیگیری را مدنظر داشته باشد

مجموعه‌های کابلی RF شرکت ورلدپیک پیش از ارسال، با اندازه‌گیری افت درجی و VSWR در محدوده فرکانسی مورد نظر آزمون می‌شوند و داده‌های بازرسی ورودی را برای خریدارانی که این مجموعه‌ها را برای ادغام در تجهیزات پزشکی، هوافضا یا دفاعی مشخص می‌کنند، فراهم می‌سازند.

خلاصه: انتخاب مجموعه مناسب کابل کواکسیال نیمه‌سخت

تعیین دقیق مجموعه‌ی کابل هم‌محور نیمه‌سخت تصمیمی تک‌پارامتری نیست. امپدانس، تضعیف، سیاه‌بندی، شعاع خمش، پایداری فاز، رابط اتصال‌دهنده و محیط کار همگی با یکدیگر تعامل دارند. ابتدا با امپدانس شروع کنید (۵۰ اهم برای امواج رادیویی و مایکروویو)، تضعیف را در برابر باند فرکانسی و بودجه اتصال خود ارزیابی کنید و پیش از ارسال مشخصات به تولید، اطمینان حاصل کنید که حداقل شعاع خمش کابل با هندسه‌ی مسیریابی شما سازگان دارد.

در کاربردهایی که پایداری فاز و سیاه‌بندی بالاتر از ۹۰ دسی‌بل اولویت دارند، مجموعه‌ی کابل هم‌محور نیمه‌سختِ به‌درستی مشخص‌شده به‌طور پیوسته عملکردی بهتر از گزینه‌های انعطاف‌پذیر دارد — مشروط بر اینکه محدودیت‌های مسیریابی و نصب در طول عمر خدمات محصول رعایت شوند.
