مجموعه کابل از پیش پایان‌یافته وورلدپیک ۱–۲

مرور محصول و خلاصه‌ی سریع (معرفی مختصر)

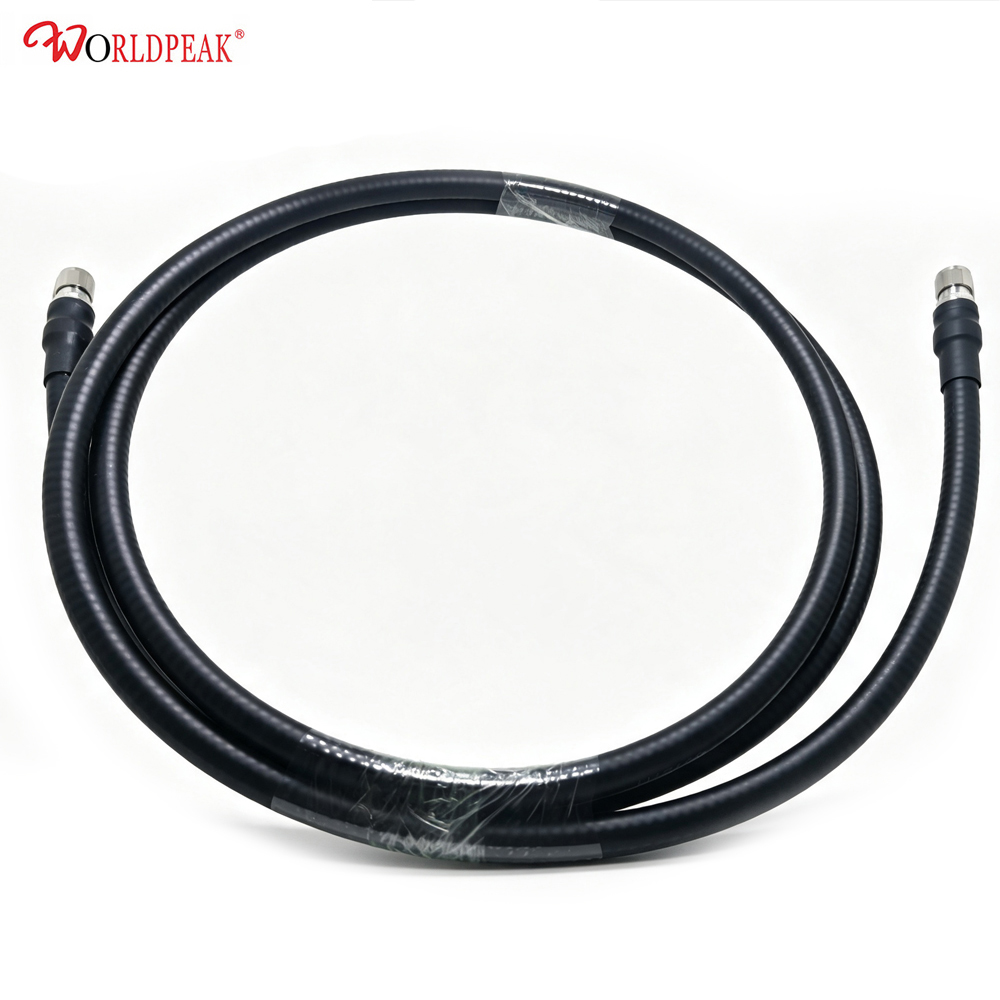

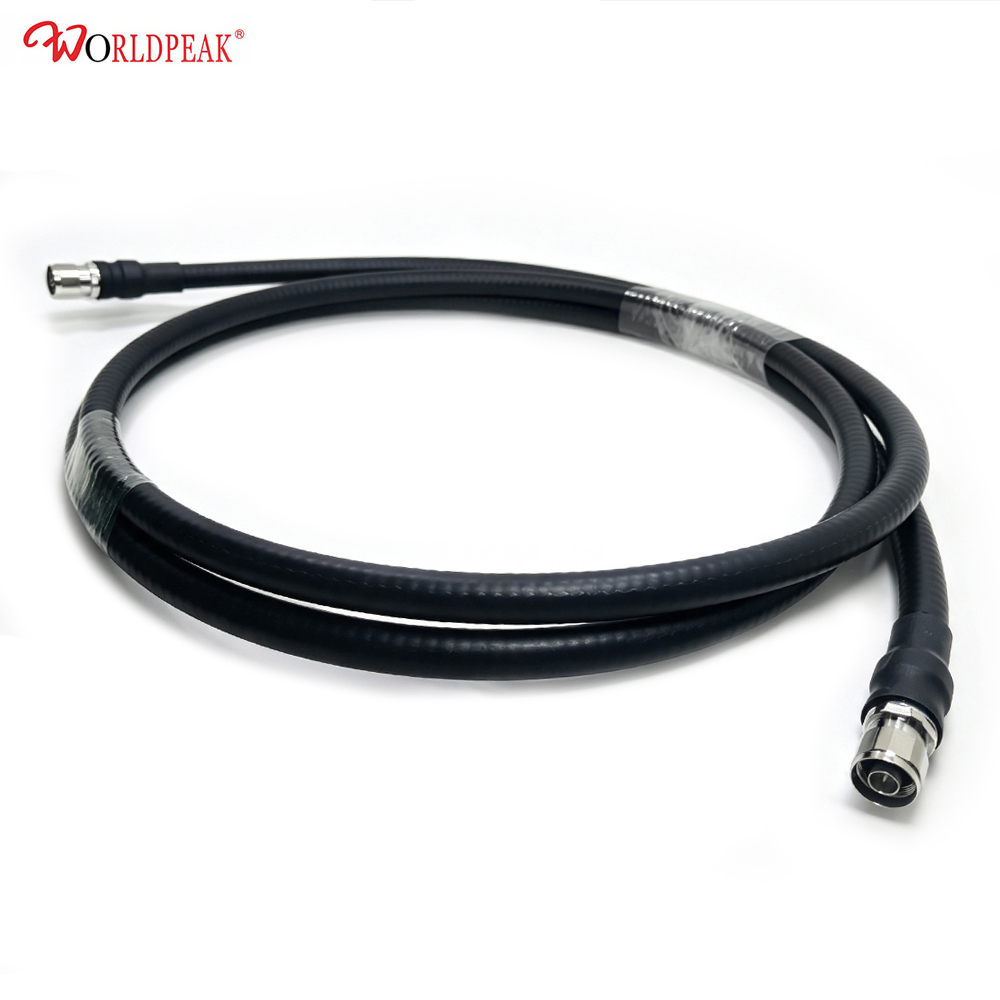

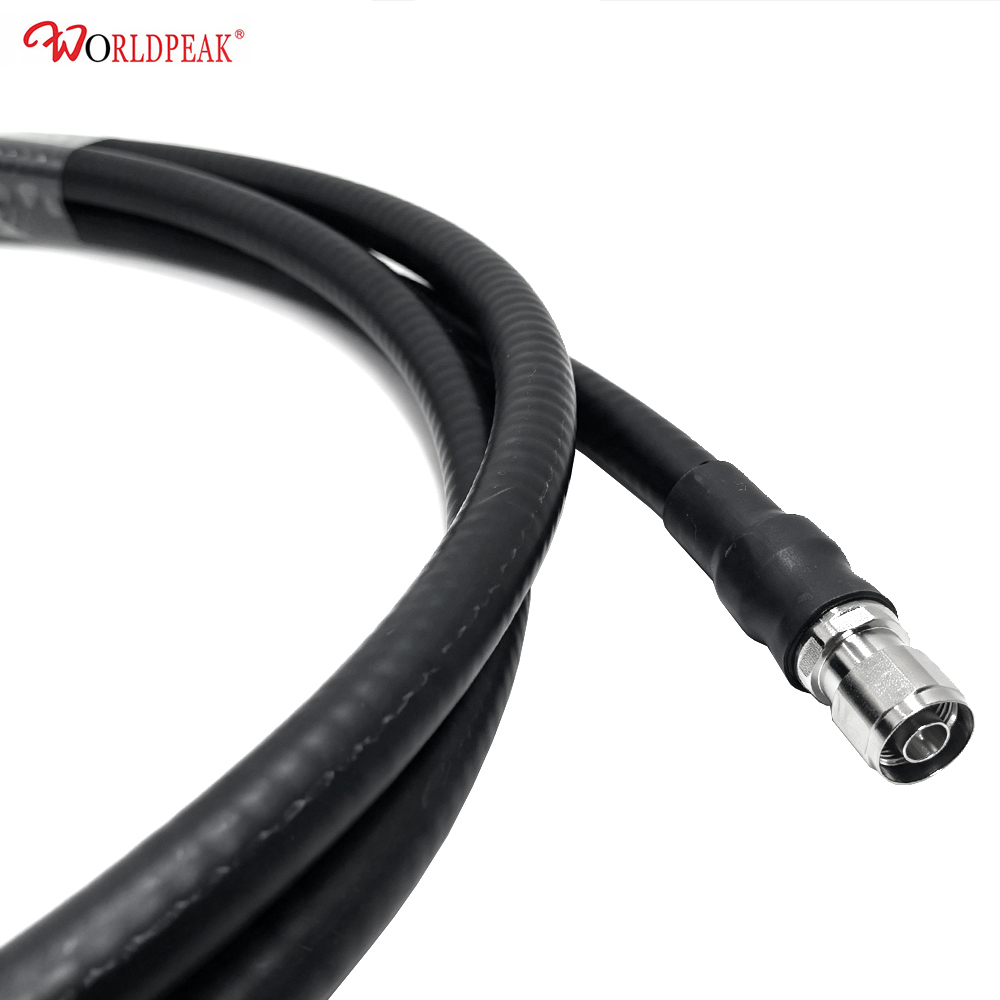

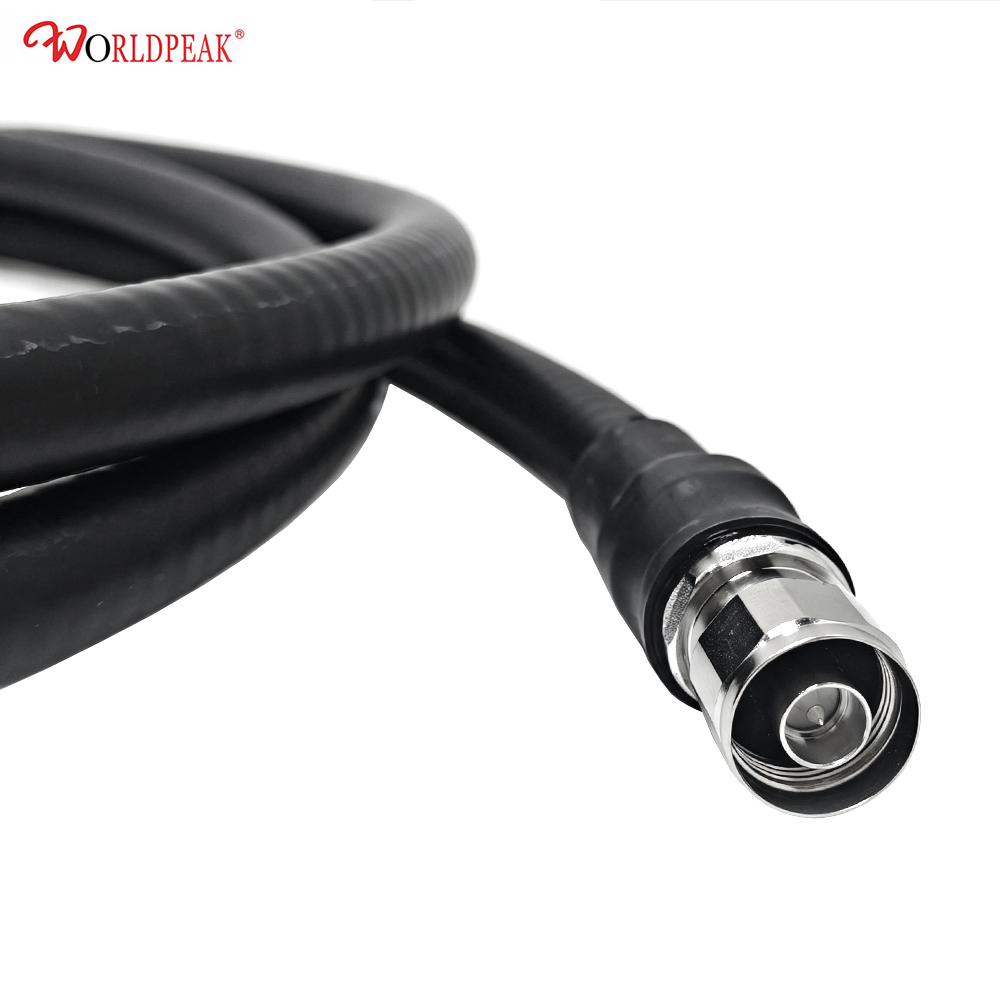

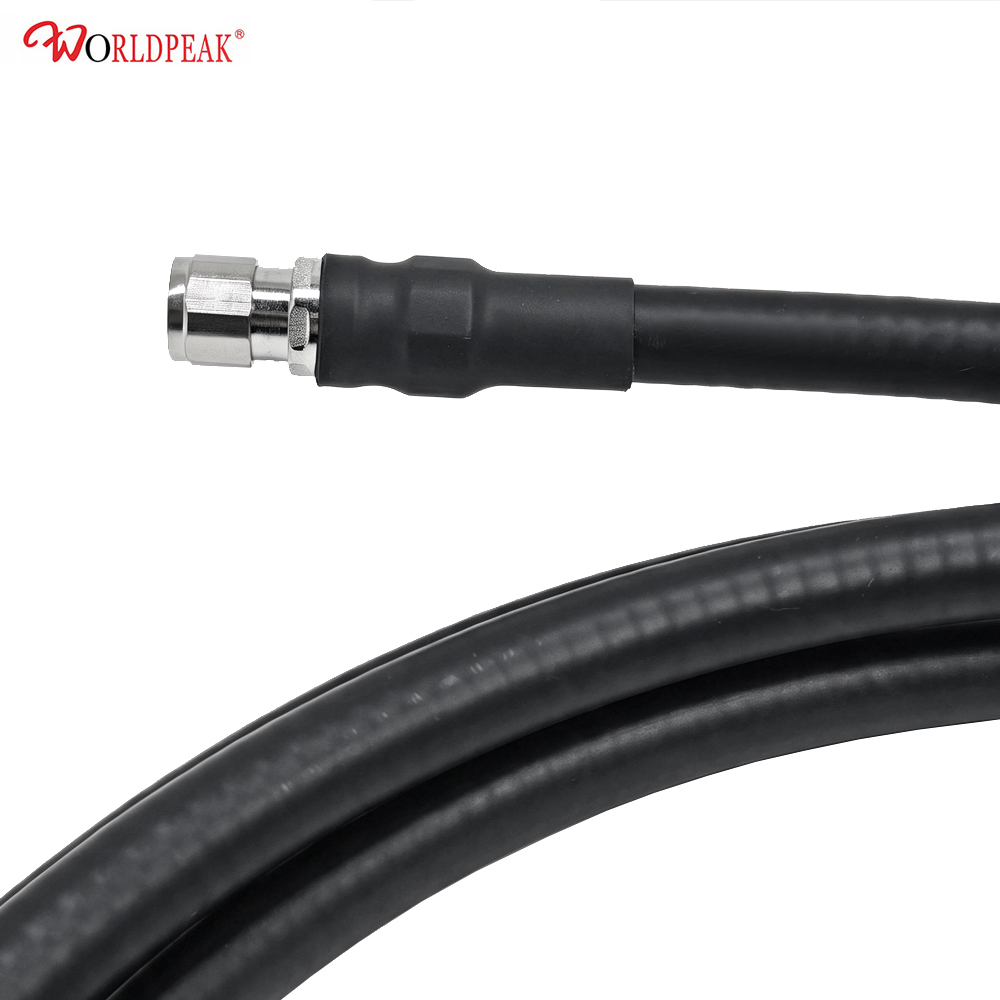

مجموعه‌ی کابلی از پیش‌پایان‌دارشده‌ی وورلدپیک ۱-۲ برای زیرساخت‌های بی‌سیم پرتنش، کابل‌های اتصالی ایستگاه پایه و سیستم‌های آنتن توزیع‌شده‌ی (داس) روی بام طراحی شده است. این مجموعه‌ی کابلی از کابل تغذیه‌ی مسی دندانه‌دار ۱/۲ اینچی با قطر خارجی ۱۶٫۰ میلی‌متری محکمی بهره می‌برد و انتقال سیگنالی استثنایی از فرکانس‌های جریان مستقیم تا موج‌های میلی‌متری فراهم می‌کند. هر مجموعه‌ی کابلی از پیش‌پایان‌دارشده‌ی وورلدپیک ۱-۲ در خطوط تولید کالیبره‌شده‌ی کارخانه ساخته می‌شود و تحت آزمون ۱۰۰ درصدی تحلیل‌گر شبکه‌ی برداری (وِنا) قرار می‌گیرد. برای تضمین شفافیت کامل و اطمینان مهندسی، وورلدپیک هر مجموعه‌ی کابلی از پیش‌پایان‌دارشده‌ی وورلدپیک ۱-۲ را همراه با گزارش جامعی از داده‌های آزمون ارسال می‌کند که افت درجی و عملکرد نسبت موج ایستا (وی‌اس‌وی‌آر) را در سراسر باند کاری مشخص می‌کند.

توضیحات دقیق محصول

شبکه‌های ارتباطی مدرن به اتصالات رادیویی فوق‌العاده قابل‌اعتمادی نیاز دارند که تضعیف سیگنال را به حداقل برسانند و در شرایط سخت بیرونی مقاومت کنند. مجموعه کابل پیش‌پایان‌دار فیدر وورلدپیک ۱-۲ از کابل فیدر مسی گردشدهٔ با کیفیت بالا با قطر ۱/۲ اینچ استفاده می‌کند و عملکرد عالی در زمینهٔ محافظت در برابر تداخل و انعطاف‌پذیری مکانیکی ارائه می‌دهد. این مادهٔ اصلی تضمین می‌کند که مجموعهٔ کابل پیش‌پایان‌دار فیدر وورلدپیک ۱-۲ تضعیف کمی را در طیف‌های رادیویی پرتردد سلولی، پخش‌رسانی و نهادی حفظ کند.

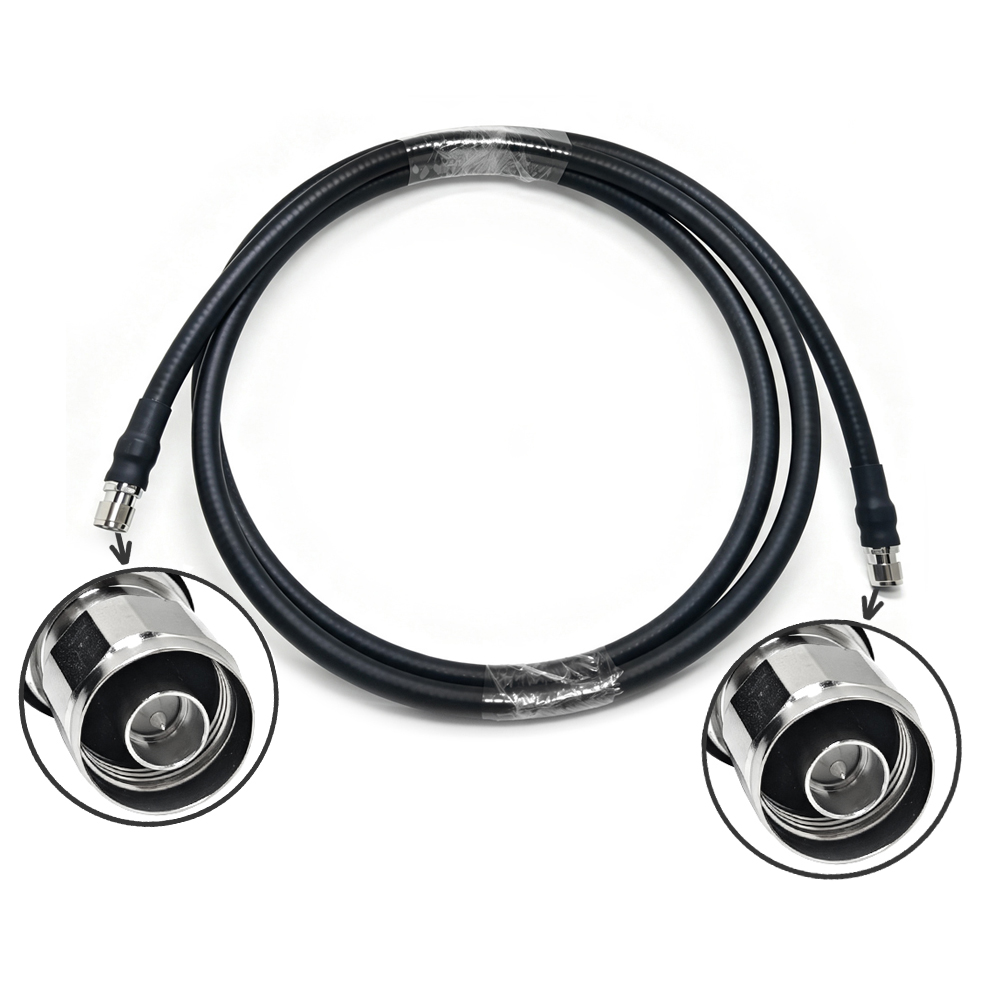

ورلدپیک پشتیبانی از طیف گسترده‌ای از رابط‌های اتصال‌دهنده برای مجموعه کابلی پیش‌اتصال‌شده فیدر ورلدپیک ۱-۲ را ارائه می‌دهد، از جمله: ۷/۱۶ دین نر و ماده، ان-تایپ نر و ماده، ۴٫۳-۱۰ نر و ماده، یو‌اچ‌اف (پی‌ال-۲۵۹/اس‌او-۲۳۹)، تی‌ان‌سی نر و ماده و بی‌ان‌سی نر و ماده. چه در سیستم‌های پایگاه سلولی، گره‌های سلول کوچک، تقویت‌کننده‌های بالای برج یا تجهیزات آزمایشی قدیمی استفاده شود، مجموعه کابلی پیش‌اتصال‌شده فیدر ورلدپیک ۱-۲ به‌صورت یکپارچه محیط‌های مختلف فرکانس رادیویی را به هم متصل می‌کند. با نصب اتصال‌دهنده‌های دقیق‌ساخته‌شده روی فیدر مسی گردنبندی‌شده ۱/۲ اینچی، این مجموعه کابلی خطاهای اتصال در محل را حذف می‌کند و عملکرد الکتریکی قابل تکرار را از یک سایت به سایت دیگر تضمین می‌نماید.

ویژگی‌های کلیدی مجموعه کابلی پیش‌اتصال‌شده فیدر ورلدپیک ۱-۲

• طراحی کارخانه‌ای پیش‌اتصال‌شده: مجموعه کابلی پیش‌اتصال‌شده فیدر ورلدپیک ۱-۲ آمادهٔ استقرار فوری تحویل داده می‌شود و نیاز به ابزارهای تخصصی برای لاستیک‌برداری و قفل‌کردن در محل را از بین می‌برد.

• کیفیت تأییدشدهٔ ۱۰۰٪ توسط دستگاه تحلیل‌گر شبکه برداری (VNA): هر مجموعه‌ی کابل پیش‌اتصال‌شده‌ی وورلدپیک ۱-۲ به‌صورت جداگانه روی آنالیزور شبکه‌ی برداری تست می‌شود و گزارش‌های تست فردی برای ردیابی کامل ارائه می‌گردد.

• ساختار مقاوم مس موج‌دار ۱/۲ اینچی: ساختار مس موج‌دار ۱/۲ اینچی مقاوم، استحکام عالی هادی خارجی، پایداری مکانیکی و اثربخشی بالای سد‌بندی را فراهم می‌کند.

• سازگانی گسترده با اتصال‌دهنده‌ها: مجموعه‌ی کابل پیش‌اتصال‌شده‌ی وورلدپیک ۱-۲ با خانواده‌های مختلف اتصال‌دهنده — از جمله ۷/۱۶ دین، نوع N و ۴٫۳-۱۰ — سازگان است و نیازهای متنوع پورت‌های تجهیزات و باندهای فرکانسی را برآورده می‌سازد.

• تلفات درجی کم و نسبت موج ایستا (VSWR): هندسه‌ی داخلی بهینه‌شده، انعکاس سیگنال و تلفات توان را به حداقل می‌رساند و بازده سیستم را در باندهای سلولی و مایکروویو به حداکثر می‌رساند.

• مهندسی مقاوم در برابر شرایط آب‌وهوایی: این مجموعه‌ی کابل پیش‌اتصال‌شده‌ی وورلدپیک ۱-۲ برای تحمل عوامل سخت محیطی بیرون طراحی شده و در برابر رطوبت، قرار گرفتن در معرض اشعه‌ی فرابنفش (UV) و تنش‌های ناشی از انبساط حرارتی مقاوم است.

مشخصات فنی و پارامترها

• نوع کابل: کابل مس موج‌دار ۱/۲ اینچی (کابل ۱-۲)

• قطر خارجی (OD): ۱۶٫۰ میلی‌متر اسمی

• مقاومت: 50 اهم

• رابط‌های اتصال موجود:

  • ۷/۱۶ دین (نر / ماده)

  • N-Type (مرد/زن)

  • ۴٫۳-۱۰ (نر / ماده)

  • UHF / PL-259 / SO-239

  • تی‌ان‌سی (مرد / زن)

  • بِ‌ان‌سی (مرد / زن)

• محدوده فرکانس: DC تا ۱۱ گیگاهرتز (بسته به رابط اتصال انتخاب‌شده)

• استاندارد آزمایش: ۱۰۰ درصد آزمایش‌شده توسط VNA برای تلفات ورودی و نسبت موج ایستا ولتاژ (VSWR)

• تولرانس طول: ±۲ میلی‌متر برای مجموعه‌های کوتاه‌تر از ۱ متر؛ ±۰٫۲ درصد برای مجموعه‌های بلندتر (تحمل‌های هماهنگ‌شده فاز دقیق‌تر نیز بر اساس درخواست در دسترس است)

مزایای فنی: مجموعه‌های پیش‌پایان‌یافته در مقابل مجموعه‌های پایان‌یافته در محل

نصب زیرساخت‌های RF نیازمند ارزیابی دقیق روش‌های نصب است. اگرچه پایان‌دادن در محل همچنان به‌عنوان گزینه پشتیبان برای تعمیرات اضطراری باقی مانده است، اما این روش تغییرپذیری قابل‌توجهی ایجاد می‌کند. سوکت‌های پایان‌یافته در محل به‌طور گسترده‌ای به مهارت تکنسین، ابزارهای دستی و شرایط محیطی وابسته‌اند و اغلب منجر به تلفات ورودی نامنظم و VSWR بالاتر می‌شوند.

در مقابل، مجموعه‌ی کابلی پیش‌پایان‌یافته‌ی فیدر وورلدپیک ۱-۲ در محیط کارخانه‌ای کنترل‌شده و با استفاده از ماشین‌آلات خودکارِ کالیبره‌شده تولید می‌شود. هر مجموعه‌ی کابلی پیش‌پایان‌یافته‌ی فیدر وورلدپیک ۱-۲ پیش از بسته‌بندی، از طریق تحلیل شبکه‌ی برداری، مورد ارزیابی دقیق الکتریکی قرار می‌گیرد. این فرآیند کارخانه‌ای کنترل‌شده، طول الکتریکی یکنواخت، حداقل‌سازی نوسان‌های غیرفعال (پی‌آی‌ام) و استحکام مکانیکی ثابت را تضمین می‌کند. انتخاب مجموعه‌ی کابلی پیش‌پایان‌یافته‌ی فیدر وورلدپیک ۱-۲، زمان نصب را کاهش داده، هزینه‌های نیروی کار نصب را به حداقل می‌رساند و قابلیت اطمینان عملیاتی بلندمدت را در شبکه‌های حیاتی تضمین می‌کند.

کاربردها و موارد استفاده هدف

• پرش‌کننده‌های ایستگاه پایه سلولی: اتصال کابینت‌های ایستگاه پایه‌ی ماکرو به آرایه‌های آنتن با استفاده از مجموعه‌ی کابلی پیش‌پایان‌یافته‌ی فیدر وورلدپیک ۱-۲ برای پوشش سلولی قابل‌اطمینان.

• مسیرهای سیستم توزیع توزیع‌شده‌ی سقفی: نصب مجموعه کابل‌های پیش‌اتصال‌شده ورلدپیک ۱-۲ در سطح سقف‌های تجاری برای اتصال واحدهای رادیویی دورافتاده و آنتن‌های غیرفعال در سیستم‌های آنتن توزیع‌شده.

• اتصالات آزمایش و اندازه‌گیری: استفاده از نسخه‌های ۷/۱۶ دین یا نوع ان ورلدپیک ۱-۲ در مجموعه کابل‌های پیش‌اتصال‌شده برای تأیید آزمایشگاهی و تست محدوده آنتن.

• سازگاری‌های رابط ترکیبی: اتصال مستقیم پورت‌های تجهیزات با انواع متفاوت—مانند مرد ۷/۱۶ دین به مرد ۴٫۳-۱۰—با استفاده از مجموعه کابل‌های پیش‌اتصال‌شده ورلدپیک ۱-۲ بدون افت ناشی از آداپتورهای میانی.

ارزش تجاری و مزایای کسب‌وکار

سرمایه‌گذاری در اجزای زیرساخت رادیو فرکانس با کیفیت بالا به‌طور مستقیم بر زمان فعال‌بودن شبکه، هزینه‌های نگهداری و هزینه کل مالکیت تأثیر می‌گذارد. مجموعه کابل پیش‌پایان‌یافته فیدر ۱–۲ شرکت وورلدپیک ارزش تجاری قابل‌توجهی ایجاد می‌کند، زیرا زمان‌بندی راه‌اندازی را ساده‌تر می‌سازد و خطرات افت سیگنال را کاهش می‌دهد. اپراتورهای شبکه و ادغام‌کنندگان سیستم که از مجموعه کابل پیش‌پایان‌یافته فیدر ۱–۲ وورلدپیک استفاده می‌کنند، از کاهش ساعت‌های کاری نیروی انسانی در محل نصب بهره می‌برند؛ چرا که کابل‌های پیش‌ساخته سریع‌تر نصب می‌شوند و نیازی به تجهیزات تخصصی پایان‌دهی در محل ندارند. علاوه بر این، ارائه داده‌های آزمون VNA همراه با هر مجموعه کابل پیش‌پایان‌یافته فیدر ۱–۲ وورلدپیک، بازرسی‌های تضمین کیفیت را ساده‌تر کرده و راه‌اندازی سیستم را تسریع می‌بخشد. با انتخاب مجموعه کابل پیش‌پایان‌یافته فیدر ۱–۲ وورلدپیک، سازمان‌ها اتصال رادیو فرکانسی قابل‌اطمینان و پایداری را تأمین می‌کنند که گسترش مقیاس‌پذیر شبکه را پشتیبانی می‌کند.

سوالات متداول (FAQ)

پرسش: چگونه بین اتصال‌دهنده‌ی ۷/۱۶ دین مذکر و اتصال‌دهنده‌ی ان-تایپ مذکر برای مجموعه‌ی کابلی پیش‌اتصال‌شده‌ی وورلدپیک ۱-۲ انتخاب کنم؟

پاسخ: اتصال‌دهنده‌ی ۷/۱۶ دین مذکر دارای رابط دندانه‌دار بزرگی است که برای ایستگاه‌های پایه‌ی با توان بالا و ارسال‌کننده‌های پخش تا فرکانس ۷٫۵ گیگاهرتز مناسب است. اتصال‌دهنده‌ی ان-تایپ مذکر اتصالی فشرده و مقاوم در برابر عوامل جوی با دندانه‌دار بودن دارد و برای آنتن‌های بیرونی و راه‌اندازی‌های عمومی ایستگاه‌های پایه تا فرکانس ۱۱ گیگاهرتز ایده‌آل است. انتخاب را بر اساس مشخصات پورت تجهیزات، نیازهای توان‌برداری و فرکانس عملیاتی خود انجام دهید.

پرسش: زمان تولید استاندارد برای مجموعه‌ی کابلی پیش‌اتصال‌شده‌ی وورلدپیک ۱-۲ به‌صورت سفارشی چقدر است؟

پاسخ: سفارش‌های با پیکربندی استاندارد مجموعه‌ی کابلی پیش‌اتصال‌شده‌ی وورلدپیک ۱-۲ معمولاً در بازه‌ی ۵ تا ۱۰ روز کاری ارسال می‌شوند. درخواست‌های حجیم، طول‌های سفارشی یا ترکیب‌های اتصال‌دهنده غیرموجود در انبار ممکن است ۲ تا ۴ هفته زمان ببرند.

پرسش: آیا مجموعه‌های هماهنگ‌شده‌ی فاز برای مجموعه‌ی کابلی پیش‌اتصال‌شده‌ی وورلدپیک ۱-۲ موجود است؟

الف: بله. وورلدپیک مجموعه‌های سفارشی هم‌فاز با داده‌های ثبت‌شده طول الکتریکی، برچسب‌گذاری شماره‌سریال‌دار و گزارش‌های آزمون جداگانه VNA را ارائه می‌دهد که به‌طور خاص برای کاربردهای OEM حساس به فاز طراحی شده‌اند.

سوال: تکنسین‌ها هنگام نصب مجموعه کابل پیش‌پایان‌شده فیدر ۱-۲ وورلدپیک چه احتیاط‌هایی باید رعایت کنند؟

پاسخ: همیشه از گشتاورسنج کالیبره‌شده‌ای استفاده کنید که با سری اتصال‌دهنده مربوطه مطابقت داشته باشد تا از سفت‌کردن ناکافی یا آسیب به دندانه‌ها جلوگیری شود. حداقل شعاع خمش کابل فیدر مسی دندانه‌دار ۱/۲ اینچی را رعایت کنید، درپوش‌های محافظ را تا زمان اتصال نهایی روی اتصال‌دهنده‌ها نگه دارید و سطوح اتصال را از نظر وجود گرد و غبار یا رطوبت بازرسی کنید.

سوال: هنگام درخواست نقل‌قول برای مجموعه کابل پیش‌پایان‌شده فیدر ۱-۲ وورلدپیک چه اطلاعاتی باید ارائه دهم؟

پاسخ: لطفاً نوع کابل، سری دقیق اتصال‌دهنده و جنس (مرد یا زن) برای هر دو انتهای کابل، طول کل مجموعه، تعداد مورد نیاز و هر گزینه ویژه‌ای مانند تطبیق فاز، برچسب‌گذاری سفارشی یا اسناد آزمون گسترده را مشخص کنید.
