RF-teknologian komponentit: yleiskatsaus järjestelmäsuunnittelijoille
Kun olen toiminut rf-järjestelmäinsinöörinä ja suunnitellut signaaliketjujen käyttöönottoja sekä tukiasemainfrastructuren että puolustusalan elektroniikan osalta, olen havainnut, että rf-teknologian komponenttien ja järjestelmien ymmärtäminen integraation tasolla on se, mikä erottaa onnistuneet käyttöönotot kalliista uudelleentyöstöistä. Ajatteluni muuttui varhaisessa vaiheessa, kun ymmärsin, että useimmat integraatiovirheet johtuvat passiivikomponenteista, jotka on määritelty riittämättömästi käyttöympäristön vaatimuksia vastaaviksi – ei aktiivisista laitteista, joita kaikki tarkkailevat tarkemmin.
Maailmanlaajuinen RF-komponenttimarkkinataso oli 46,5 miljardia dollaria vuonna 2024, ja pelkästään passiivinen segmentti oli 18,3 miljardia dollaria. Jokainen 5G-pohjakeskus kuluttaa noin 400 passiivista komponenttia signaalin eheyden säilyttämiseksi koko taajuusketjussa. Tämä kysyntän profiili tekee RF-teknologian komponenttien ja -järjestelmien selkeästä ymmärryksestä välttämättömän kaikille, jotka nykyään hallinnoivat RF-hankinnat tai integrointi.
Tämä yleiskatsaus kattaa passiiviset rakennuspalikat, joita järjestelmäsuunnittelijat määrittelevät yleisimmin: suuntakuplareita, vaimentimia, suodattimia, eristimiä ja kiertimiä. Kussakin käsitellään toimintataajuusalue, lisäyshäviö ja tehotaso – kolme parametria, jotka ovat tärkeimmät järjestelmätasolla. Käsitellään myös, miten RF-liittimet ja -säädöt toimivat integraatioliittimina kaikille muille passiivisille komponenteille, missä OEM-mukautus lisää arvoa ja kuinka nämä komponentit kuvautuvat kolmelle pääsovellusalueelle: 5G-infrastruktuuri, sotilaselektroniikka ja testaus- sekä mittaussovellukset.
Perus-RF-passiivikomponenttityypit
Suuntakuplareita
Suuntakuplaimet jakavat osan RF-signaalista tarkkailuun tai tehomittaukseen ilman merkittävää häiriötä pääpolkua. Kytkentätekijä – yleensä 10, 20 tai 30 dB – määrittelee, kuinka paljon signaalia ohjataan pois. Läpikuormitustappio suorassa polussa on yleensä alle 0,5 dB keskitaajuusalueella. Laajakaistaisissa RF-teknologian komponenteissa ja järjestelmissä kytkentätasaisuus toimintataajuuskaistalla on kriittinen ominaisuus: 1,5 dB:n vaihtelu 5 GHz:n kaistalla aiheuttaa mittausvirheitä, jotka kumuloituvat jokaisessa tarkkailupisteessä.
Heijastimet
Kiinteät vaimentimet vähentävät signaalitehoa määritellyn määrän säilyttäen samalla järjestelmän impedanssosumman. Tehokapasiteetti on ensimmäinen tarkistettava parametri: 2 W:n tehokapasiteetilla varustettu vaimennin, joka on asennettu 50 W:n lähettimen ja testiportin väliin, epäonnistuu jatkuvassa käytössä. Tarkista tehokapasiteetti siinä tehossa, joka todella saavuttaa vaimentimen portin – ei lähettimen huipputehossa.
Bandpass-suodattimet
Suodattimet määrittelevät läpäisyskaistan ja estokaistan vaimennuksen. Siirtymän kaltevuus määrittää, kuinka hyvin suodatin torjuu viereisten kanavien häiriöitä. Nykyaikaiset 5G-kännykät sisältävät jopa 40 akustista suodatinta eristääkseen toisistaan Wi-Fi 6E-, Bluetooth-, erittäin laajakaistaiset ja 5G-signaalit. Tukiasemien infrastruktuurissa kammiosuodattimet käsittelevät korkeampaa tehoa pienemmällä lisäyshäviöllä kuin keraamiset vaihtoehdot, mikä tekee niistä duplexerien standardin.
RF-erottimet ja -kiertimet
RF-eristimet ja -kiertimet ovat ferriittipohjaisia komponentteja, jotka ohjaavat signaalien kulkuun suuntaa. RF-eristimien ja -kiertimien ymmärtäminen on erityisen tärkeää järjestelmäsuunnittelijoille, jotka rakentavat duplexer-rakenteita: eristimet läpäisevät signaalit yhteen suuntaan ja absorboivat vastakkaiseen suuntaan kulkevat signaalit (eristys on tyypillisesti 18–25 dB), kun taas RF-kiertimet ja -eristimet ohjaavat signaalit määritellyssä kiertosuunnassa porttien välillä. Molemmat komponenttilajit näyttävät ferriittiriippuvaista käyttäytymistä: käyttölämpötila-alue on kriittinen toissijainen parametri, koska ferriitin permeabiliteetti muuttuu lämpötilan mukana. Pyydä lämpötilakarakterisointitietoja ulkoisiin tai ilmalaiteasennuksiin eikä luota nimellisiin huoneenlämpötilan määrittelyihin.
Rf-liittimet ja -adapterit

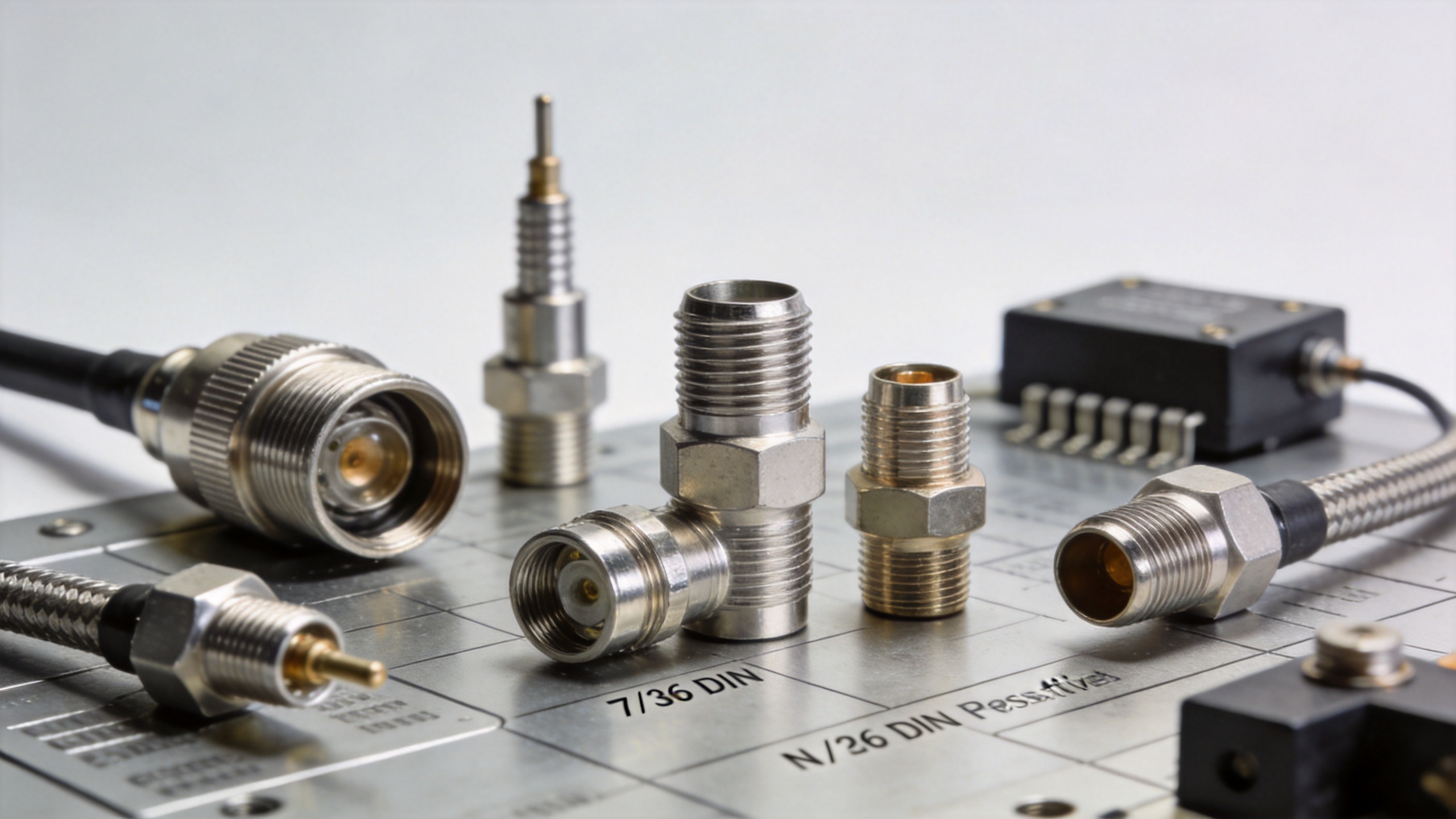

RF-liittimet ja -sovitinliittimet ovat fyysisiä rajapintoja, jotka yhdistävät kaikki muut passiiviset komponentit toimiviksi kokonaisuuksiksi. Ne kuuluvat laajempaan rf-teknologian komponenttien ja järjestelmien luokkaan, jossa rf-liittimiä ja -sovitinliittimiä ei usein tarkastella yhtä tarkasti kuin aktiivisia laitteita – mutta sopimattomien tai liian alhaisen tehonkestävyyden omaavien liittimien käyttö aiheuttaa vikoja, joita on vaikea diagnosoida integroinnin jälkeen. Tärkeimmät päätöksen tekijät ovat liitintyyppi (SMA, N-tyyppi, 7/16 DIN, TNC, BNC), taajuusalue ja tehonkäsittelykyky. RFX-Custom-02 -korkeatehoinen RF-liitin (7/16 DIN naisellinen – N miesellinen, 0–3,5 GHz, 3 kW @ 2,5 GHz) osoittaa, että hopeapinnoitettu messinki ja IEC 61169-4 -vaatimustenmukaisuus ovat perusvaatimuksia korkeatehoisille infrastruktuuriliittimille, eivätkä ne ole valinnaisia parannuksia.
Avaintekijät valinnassa
Toimintataajuus
Jokaisella passiivisella komponentilla on määritelty käyttöalue. Komponentti, joka täyttää vaatimukset 2 GHz:n taajuudella, saattaa epäonnistua 18 GHz:n taajuudella saman fyysisen geometrian aiheuttamien parasittisten vaikutusten vuoksi. Jos järjestelmä toimii 0,5–6 GHz:n taajuusalueella, niin 6 GHz:n maksimitaajuuteen suunniteltu komponentti ei jätä ikääntymismarginaalia taajuusalueen yläpäässä. Tämä pätee johdonmukaisesti kaikkiin RF-teknologian komponentteihin ja järjestelmiin – liittimistä suodattimiin ja erottimiin.
Liitäntähäviö
Kaskadoidussa järjestelmässä, jossa kymmenellä passiivisella komponentilla on kussakin 0,3 dB:n liitoshäviö, kumulatiivinen reitinhäviö saavuttaa 3 dB:n — mikä vastaa vastaanotetun signaalitehon puolittumista. Jokainen passiivinen komponentti on otettava huomioon linkkibudjetissa. Syöttökaapelien pituus lisää tätä kokonaishäviötä: 1/2 tuuman Superflex-uritettu kuparisyöttökaapeli (50 ohmia) on optimoitu alhaiseen metriä kohden laskettavaan liitoshäviöön pitkillä tukiasemien syöttökaapelointeihin, joissa metriä kohden laskettava häviö vähentää suoraan linkin varaa.
Teho
Tehonkäsittelyrajoitukset johtuvat kahdesta mekanismista: keskimääräisestä tehosta (lämmön poistuminen) ja huipputehosta (jännitepurkausriski). Tietoliikenneinfrastruktuurissa käytetään yleensä 3 dB:n alakäyttövaraa; sotilas- ja avaruussovelluksissa vaaditaan 6–10 dB:n alakäyttövara MIL-spec-olosuhteissa.
Teollisuussovellukset
5G-infrastruktuuri käyttöönotot asettavat komponenteille tiukempia vaatimuksia kuin edelliset sukupolvet: korkeammat käyttötaajuudet ja Massive MIMO -tasoittimet vaativat pienempää vaimennusta, tarkempaa vaiheen seurantaa ja parempaa lämpötilavakautta kuin 4G-aikaiset laitteet tarjosivat. Sotilas ja puolustus sovellukset asettavat lisävaatimuksia — MIL-STD-461- ja MIL-STD-810-yhteensopivuus sekä RF-erottimet ja kiertimet, joiden erottokyvyn on oltava vähintään 30 dB, jotta lähetysvuodon ei aiheuttaisi haittaa samassa paikassa sijaitseville vastaanottimille. Testaus ja mittaus on täysin eri tieteenala: tässä kalibrointistandardeina toimivat vaimentimet ovat tarkkuusmäärittelyjä ±0,05 dB tai parempia, ja niiden jäljitettävyys kansallisiin mittausstandardien on sellaista, jota infrastruktuuritasoiset toleranssit eivät saavuta.
Passiivisten komponenttien valintakehys RF-järjestelmien integraattoreille
Yleispätevää parasta passiivikomponenttia ei ole – oikea valinta riippuu käyttötaajuudesta ja järjestelmän ympäristöön vaaditusta suorituskyvyn varmuusmarginaalista. Kun työskennellään RF-teknologian komponenttien ja järjestelmien kanssa integraatioprojekteissa, seuraava valintajärjestys on käytännöllinen:
- Määritä taajuusalue , mukaan lukien kaikki suunnitellut muutokset järjestelmän käyttöiän aikana.
- Aseta liitoshäviöbudjetti linkkibudjetin perusteella; jätä 1–2 dB varmuusmarginaali ikääntymiselle ja lämpötilavaikutuksille.
- Varmista tehonkäsittely todellisessa käyttöpisteessä , ei lähettimen nimellistehon perusteella. Sovella sovelluskategorian mukaista alakäyttövarmuusmarginaalia.
- Vahvista ympäristöluokitukset todellisen käyttöympäristön mukaisesti lämpötilan, IP-luokituksen ja värähtelyn vaatimusten osalta.
- Määritä rf-liittimet ja -sovittimet tarkasti —sukupuoli, napaisuus ja kytkentämekanismi—ennen tarjouspyyntöjen lähettämistä, jotta vältetään fyysisesti yhteensopimattomien kokoonpanojen toimitus.
Komponenttivalinnan lähestyminen järjestelmätasolla—eikä kunkin rf-teknologian komponentin arviointi erillisesti sen omaa teknistä eritettä vasten—on se, mikä erottaa kentässä johdonmukaisesti toimivat signaaliketjut niistä, jotka läpäisevät pöytätestit, mutta epäonnistuvat käyttöönoton jälkeen. Sovelluksissa, joissa vaaditaan komponentteja, jotka poikkeavat standardikatalogin määritelmistä, on arvioitava valmistajan (OEM) mahdollisuutta räätälöidä komponentteja liittimen rajapinnan, taajuusalueen ja tehonluokituksen osalta jo suunnittelun varhaisessa vaiheessa.
