RF-triaaksiaalikaapeli: käyttötavat, tekniset tiedot ja suojauksen edut
ARF-kolmiakselinen kaapeli ei ole pelkästään koaksiaalikaapelia, johon on lisätty ylimääräistä metallia. Sen eristetty lisäsuojakuorta luodaan suojattu signaalipolku, joka voi vähentää vuotamista ja parantaa kohinan hallintaa silloin, kun tavanomainen koaksiaalilinkki ei jätä riittävästi mittausvaraa. RF-järjestelmäinsinööreille ja B2B-ostajille käytännöllinen kysymys ei ole, onko rf-kolmiakselinen kaapeli ”parempi” kuin koaksiaalikaapeli. Kysymys on siitä, ratkaisevatko lisäsuojauksen, kaapelingeometrian ja asennusrajoitusten avulla ratkaistavat todelliset järjestelmäongelmat.
Tämä on tärkeää herkissä mittauslaitteissa, videopoluilla, piirisirujen käsittelylaitteissa, laboratoriotyöpöydillä ja muissa asennuksissa, joissa heikot signaalit, häiriöt tai maavirtavaikutukset voivat vääristää hyödyllistä dataa. RF-kolmiakselinen kaapeli tulisi siksi määrittää linkkibudjetin ja asennusympäristön perusteella – ei valita pelkän ulkohalkaisijan tai katalogikuvan perusteella.
Mikä tekee RF-triaaksikaapelista erilaisen?

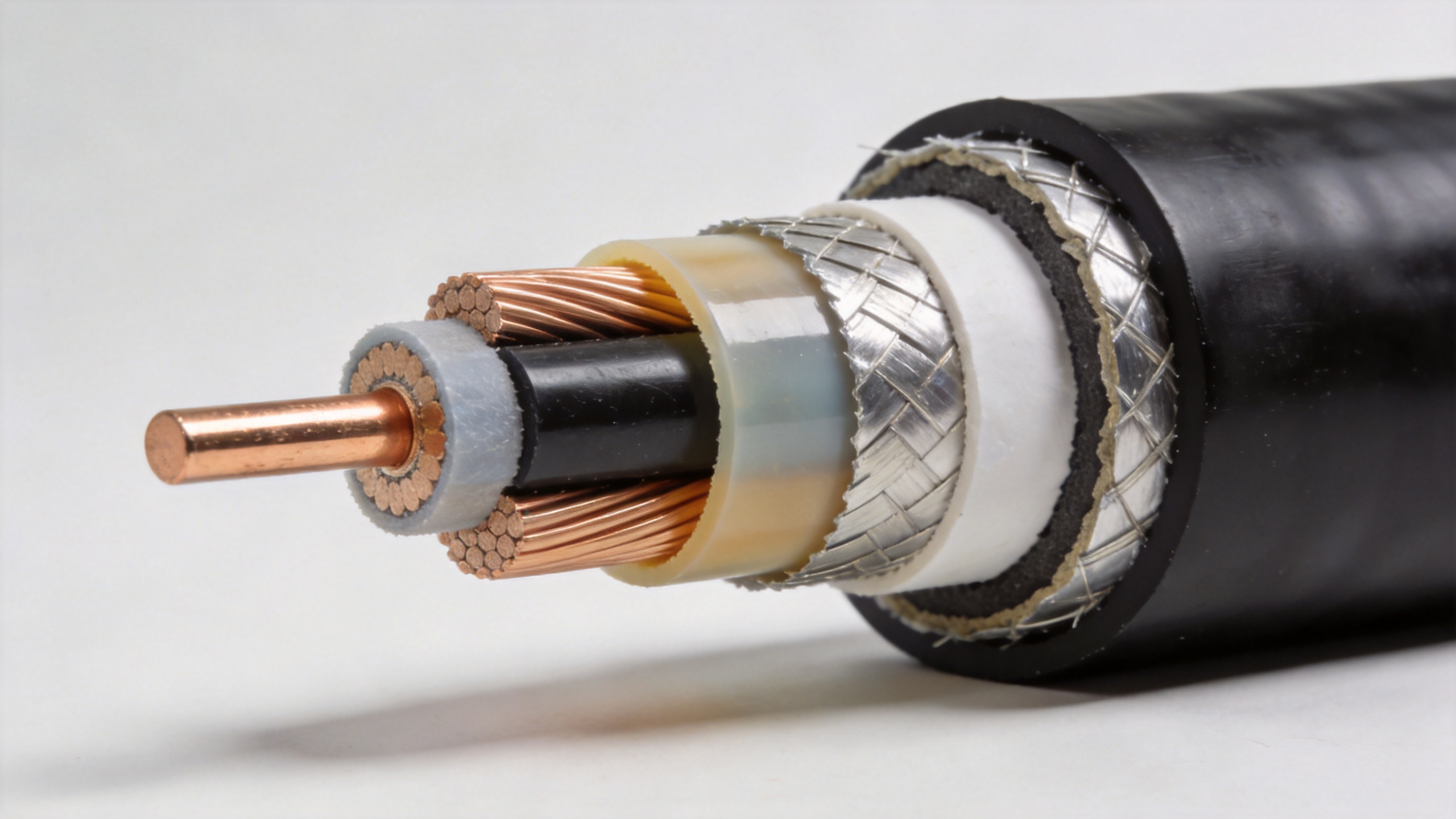

Tavallinen koaksiaalikaapeli sisältää keskijohdin, eristeen ja ulomman suojan. Triaksaalikaapeli RF-kolmiakselinen kaapeli lisää toisen, eristetyn ulomman johtimen tai kudottuverkon. Sisempi suoja voi kuljettaa signaalin paluujohtoa, kun taas ulompi suoja voidaan kytkentäpiirin ja päätteiden suunnittelun mukaan joko maadoittaa laitteen runkoon tai käyttää suojana. Tämä ylimääräinen kerros on syy siihen, miksi RF-triaaksikaapeleita usein harkitaan häiriöherkillä tai vuodollisilla reiteillä.
Hyöty on ehdollinen: suojausjärjestelmä toimii ainoastaan niin kuin tarkoitettu, kun liittimet, päätteet, maadoitusratkaisu ja asennusreitti ovat yhteensopivia kokonaisuuden kanssa. Triaksaalikaapeli, joka on kytketty epäsoveltuvan sovittimen kautta, saattaa menettää suuren osan rakenteensa tarjoamasta edusta. Lyhyesti sanottuna RF-triaaksikaapeli on systeemitason valinta, ei yleiskäyttöinen ratkaisu kaikkiin häiriöisiin mittauksiin.
Kolme suorituskykyä määrittävää ominaisuutta, jotka tulisi ottaa huomioon valinnassa
1. Liitoshäviö käyttötaajuudella
Häviö riippuu taajuudesta. Jatkuvuustesti voi vahvistaa, että RF-triaaksiaalikaapeli ei ole katkennut, mutta se ei varmista, että vaimennus on hyväksyttävällä tasolla käyttötaajuudella. Pyydä häviötietoja todelliselle taajuusalueelle ja valmiille pituudelle, mukaan lukien mahdollisesti päätetty kokoonpano. Pidempi reititys, pienempi johtimen halkaisija, eristeen valinta ja liittimien siirtymät vaikuttavat kaikki lopputulokseen.
2. Suojauksen ja erottelun arkkitehtuuri
RF-triaaksiaalikaapelissa kysy, mikä johtimesta on tarkoitettu signaalin paluupolkuun, suojausjohdotukseen, rungon liittämiseen tai erotteluun. Tämä keskustelu on erityisen tärkeä elektrometri-tyylisissä suojausmittauksissa, tarkkuussensoreissa ja kytkentämelua lähestyvissä järjestelmissä. Jos vaatimuksena on ainoastaan alhainen ulkoinen häiriönsietokyky, ruudutettu koaksiaalirakenne saattaa riittää; jos taas suojausajon toimintoa tai eri suojauksen tehtävien erottelua vaaditaan, triaaksiaalirakenteen tarkempi arviointi on perusteltua.
3. Ominaisimpedanssi ja liitännän yhteensopivuus
Monet RF-yhteydet käyttävät 50 ohmin arkkitehtuuria, mutta impedanssin on täsmättävä järjestelmään, liittimen perheeseen ja testilaitteisiin. Älä yleistä yhtä katalogikonfiguraatiota kaikkiin RF-kolmiakselinen kaapeli . Esimerkiksi 50 ohmin triaksiaalinen BNC-liitin voi olla sopiva tiettyyn mittalaitteen reittiin, kun taas toisessa sovelluksessa saattaa vaadita eri impedanssia, taajuusalueetta, eristekoteloa tai liitinjärjestelyä. Vahvista impedanssi, VSWR-vaatimukset, liitännän yhteensopivuus ja taajuusalue RFQ:ssa.
Joustava, puolikova ja kova rakenne: missä kumpikin soveltuu
| Rakenne | Paras vaihtoehto | Päävaihtoehto |
|---|---|---|
| Joustavat | Palvelusilmukat, liikkuvat laitteet, kenttäasennukset, usein tarvittava pääsy | Yleensä uhraa osan mitallisesta vakaudesta ja saattaa aiheuttaa suuremman häviön kuin vastaava kova reitti. |
| Puujäykkä | Kiinteät mittalaitteiden sisäosat, toistettavat reititykset, vaiheherkät kokoonpanot | Vaatii taivutussuunnittelua; taivutus hyväksytyn säteen alapuolelle voi vahingoittaa ulkoista johtajaa tai häiritä impedanssia. |
| Kova / hardline-tyylinen | Stabiilit pitkät käytöt ja asennukset, joissa painotetaan alhaista tappiota ja mekaanista kestävyyttä | Tilava asennus, rajoitettu kenttäkorjaus ja laajempi asennussuunnittelu. |
Yleispätevää RF-triaaksiaalikaapelia ei ole olemassa. Jos toistuva taivutus tai huolto on keskitetty rajoite, valitse rakennetta, joka on suunniteltu tähän käyttöön. Jos toistettavuus, vakaa geometria ja ohjattu asennus ovat tärkeimmät tekijät, puoli-jäykkä vaihtoehto voi olla sopiva. Jos tappibudjetti hallitsee valintaa ja asennus on pysyvä, tiukemman reitin käyttö saattaa olla perusteltua. Ennen valintaa kysy: kuinka monta taivutusta, liittämis- ja huoltokertoja kokoonpano kokee?
Sovelluskohtaisia valintaesimerkkejä
Mittauslaitteet ja suojatut mittaukset: Tässä RF-triaaksiaalikaapeli voidaan valita sen erillisen suojakerroksen arkkitehtuurin vuoksi. Määrittele vaadittu suojaus/paluu-konfiguraatio, liittimen tyyppi, enimmäispituus sekä mahdolliset matalan kohinan tai triboelektrisen kohinan vaatimukset. Vahvista tarkoitettu päätös mittauslaitteen valmistajan tai järjestelmäinsinöörin kanssa.
RF-signaalin ja optisen signaalin väliset siirtokohdat: Arf-optinen muunnin voi siirtää signaalia kuidulla RF-signaalin kuparipätkän jälkeen. Kaapeli heti muuntimen edellä vaatii edelleen oikean impedanssin, suojauksen ja liittimen rajapinnan. Käsittele RF-triaaksiaalikaapelia ja muuntimen tuloa yhtenä rajapintamääritelmänä eikä erillisinä ostokohteina.
Korkeataajuustestausta ja laitteiden yhdistämisliitäntöjä: Ostajat vertailevat joskus RF-triaaksiaalikaapelia Gore RF -kaapeleihin tai muihin erikoisjoustaviin kokoonpanoihin. Vertaa todellisia vaatimuksia — taajuutta, taivutuskierroksia, sallittua häviötä, verhoilun ympäristöä ja liittimen rasitussuojaa — eikä oleta, että brändiviite määrittää tarvittavan rakenteen.
Kalibrointi- ja tehon säätöpolut: Jos jäljempänä mainittujen laitteiden käyttö vaimennin on osa ketjua, sisällytä sen impedanssi ja lisäyshäviö kokonaishäviöbudjetiin. Kaapelivalinnan tulee säilyttää tarkoitetun rajapinnan suorituskyky ennen ja jälkeen vaimentimen.
Käytä vahvistettuja tuotevaihtoehtoja ja valmistajan mukautettuja ratkaisuja
50 ohmin suojattua koaksiaalivaihtoehtoa varten tarkista TRC-50-2 -kolmiakselinen kaapeli – 50 ohmin suojattu koaksiaalikaapeli rajapinnan, reitityksen ja testausvaatimusten kanssa. Suurempaa 50 ohmin syöttötyyppistä reittiä varten 1/2 tuuman superjoustava aaltopintainen kuparisyöttökaapeli – 50 ohmia on erillinen rakenne, jossa arvioidaan, missä kolminkertaisen suojauksen (triax) arkkitehtuuri ei ole vaadittu.
Worldpeak tarjoaa mukautettuja kaapelikokoonpanoja epästandardien pituuksien, sekalaisten liittintyyppien sekä sovelluskohtaisten ulkokotien tai ulkoisten johtimien vaatimusten mukaisesti. RF-kolminkertaisen kaapelin hankinnassa lähetä piirustus tai tarjouspyyntö (RFQ), jossa ilmoitetaan pituuden toleranssi, liittimet ja niiden sukupuoli, impedanssi, taajuusalue, reititysrajoitukset, käyttöympäristö ja vaadittavat sähköiset testausasiakirjat. Lähetystä edeltävä sisäänmenovaimennuksen ja VSWR:n mittaus on hyödyllinen, jos tuloinspektion todisteet kuuluvat hyväksyntäprosessiisi.
RF-kolminkertaisen kaapelin ostotarkistuslista
- Ilmoita käyttötaajuusalue ja suurin hyväksyttävä kokoonpanovaimennus.
- Vahvista karakteristinen impedanssi kaapelissa, liittimissä, sovittimissa ja mittalaitteissa.
- Määritä sisäisen suojan ja ulkoisen suojan/valvontasuojan päättämiskonfiguraatio.
- Valitse joustava, puolikova tai kova rakenne asennusreitin ja taivutussäteen todellisten vaatimusten mukaan.
- Määritä liittimen perhe, sukupuoli, lukitus ja odotettu kytkentäkierto.
- Kuvaile lämpötila-, värinä-, kosteus-, kemikaali- ja EMI-altistumista.
- Suorituskyvyn kriittisissä yhteyksissä pyydä kokoonpanotasoisia sisääntulohäviö- ja VSWR-tietoja.
- OEM-tilauksissa vahvista pituus, merkintä, pakkaus ja hyväksyntäkriteerit ennen kokeilutuotantoa.
Oikea RF-kolmijohtoinen kaapeli on sellainen, joka säilyttää impedanssin, hallitsee kyseisen kohinan mekanismin ja jonka asennus ei vaaranna sen geometriaa. Aloita järjestelmän rajoitteesta, varmista koko kokoonpano ja käytä tarjouspyyntöä (RFQ) muuttaaksesi vaatimus toistettavaksi toimitusspesifikaatioksi.
