En tant qu’ingénieur spécialisé dans les systèmes RF, j’ai constaté à plusieurs reprises, dans les projets de télécommunications, industriels et de laboratoire, une erreur récurrente de sélection : les acheteurs choisissent un câble RF RG uniquement en fonction de son numéro, puis découvrent, au milieu de l’intégration, que sa classe physique ne correspond pas au plafond de fréquence requis par l’application, ni à ses besoins en stabilité de phase ou à son environnement d’installation. La désignation RG décrit la famille géométrique du câble — diamètre, diélectrique et construction du conducteur extérieur — mais ne précise pas si ce câble convient à la fréquence de fonctionnement, au budget de blindage ou à la durée de vie mécanique requise.

Trois variables de performance déterminent le câble RF RG adapté à une application donnée : les pertes d’insertion, l’efficacité du blindage et l’impédance. Cet article relie ces variables aux classes physiques de câbles utilisées dans les achats B2B — flexibles, semi-rigides et à ligne rigide — et fournit une liste de vérification directement utilisable dans une demande de devis (RFQ).

Ce que la désignation RG indique réellement

RG signifie « Radio Guide », un système de classification issu des normes militaires américaines pour les câbles. Chaque numéro RG définit une géométrie de construction : diamètre du conducteur extérieur, matériau diélectrique, taille du conducteur central et impédance nominale. Deux familles d’impédance couvrent la majorité des applications modernes de câbles RF de type RG :

• 50 Ω — la référence standard pour la transmission RF active, les instruments de mesure et les assemblages coaxiaux, allant des alimentations de stations de base aux interconnexions de précision. Pour un diélectrique en PTFE solide — courant dans les câbles semi-rigides — les pertes d’insertion minimales surviennent vers 51–52 Ω, ce qui rend le câble semi-rigide de 50 Ω avec diélectrique en PTFE presque optimal pour les applications hyperfréquences. La valeur de 50 Ω elle-même reflète un compromis physique entre des pertes minimales (favorisées vers 77 Ω pour un diélectrique à air) et une capacité maximale de transport de puissance (favorisée vers 30 Ω).
• 75 Ω — la norme pour la vidéo de diffusion, la télévision par câble et la distribution par satellite. Les câbles tels que les câbles RG-6, RG-6 U et RG-179 appartiennent à cette famille, où la réduction de l’atténuation sur de longues distances de distribution prime sur la capacité de gestion de puissance.

Le mélange de familles d’impédance introduit des réflexions à chaque interface de désadaptation : chaque transition 50 Ω / 75 Ω réfléchit environ 5 % du signal au lieu de le transmettre, une pénalité qui s’accumule dans les ensembles comportant plusieurs connecteurs et devient significative au-delà de quelques centaines de mégahertz.

Comparaison de trois grades physiques

Avant de choisir entre un câble RF semi-rigide et un câble RF souple de type RG pour votre conception, posez-vous d’abord une question : combien de fois cet ensemble sera-t-il connecté, acheminé ou ajusté au cours de sa durée de vie ? Si la réponse dépasse quelques cycles, ou si le câble doit fléchir en service, cette contrainte détermine souvent le grade avant tout autre paramètre n’entre en jeu dans l’évaluation.

Câble RF souple de type RG

Les câbles flexibles utilisent des conducteurs extérieurs tressés qui absorbent les pliages répétés sans défaillance mécanique. Des exemples courants sont les grades de distribution 75 Ω — câbles RG-6, RG-6 U et RG-179 — ainsi que les grades flexibles 50 Ω utilisés dans les raccords courts et les ensembles de raccordement.

Les gaines de câble RG-6, RG-6 U et RG-179 sont utilisées dans les réseaux CATV, satellite et à large bande, notamment lorsque la longueur des tronçons et le coût au mètre sont déterminants. Pour les équipes d’approvisionnement cherchant des câbles coaxiaux RF RG destinés à la distribution d’antennes en intérieur, à la vidéosurveillance ou au routage de signaux satellites, ces câbles 75 Ω offrent une atténuation acceptable jusqu’à 1–3 GHz. Les désignations RG-6 et RG-6 U diffèrent principalement par des améliorations constructives ; la plupart des câbles RG-6 modernes répondent ou dépassent les spécifications géométriques initiales de la norme RG-6 U. Lors de l’évaluation d’un câble coaxial RF RG pour la distribution vidéo — qu’il s’agisse de RG-6, RG-6 U ou RG-179 — la famille d’impédance 75 Ω constitue le point de départ approprié.

Câble coaxial RF semi-rigide

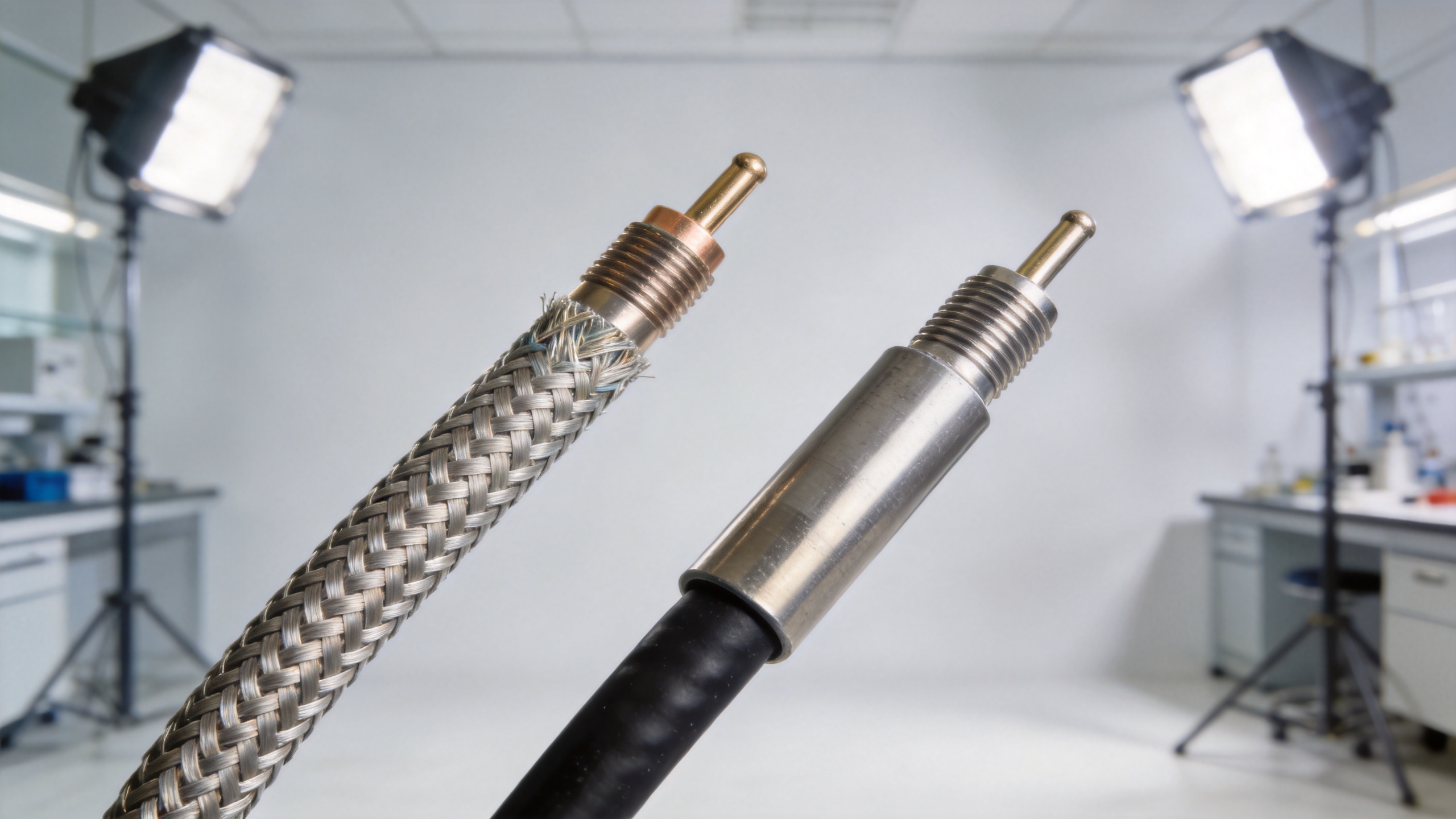

Les câbles semi-rigides remplacent le conducteur tressé par un tube continu en cuivre massif, formé une fois et conservant définitivement sa forme. Cette conception élimine les discontinuités d’impédance liées aux conducteurs tressés et assure une efficacité de blindage supérieure (dépassant 100 dB pour les versions de précision) ainsi qu’une stabilité de la longueur électrique que les câbles flexibles ne peuvent égaler.

Au début de mon utilisation de câbles coaxiaux semi-rigides, j’ai choisi les grades uniquement en fonction des pertes d’insertion et j’ai négligé la contrainte de rayon de courbure — le câble ne pouvait pas suivre la géométrie de routage du châssis, et le coût des retouches a dépassé tous les gains éventuels en atténuation. Une évaluation simultanée de plusieurs contraintes — pertes, stabilité de phase, rayon de courbure, fréquence maximale et plage de température — constitue la seule approche fiable.

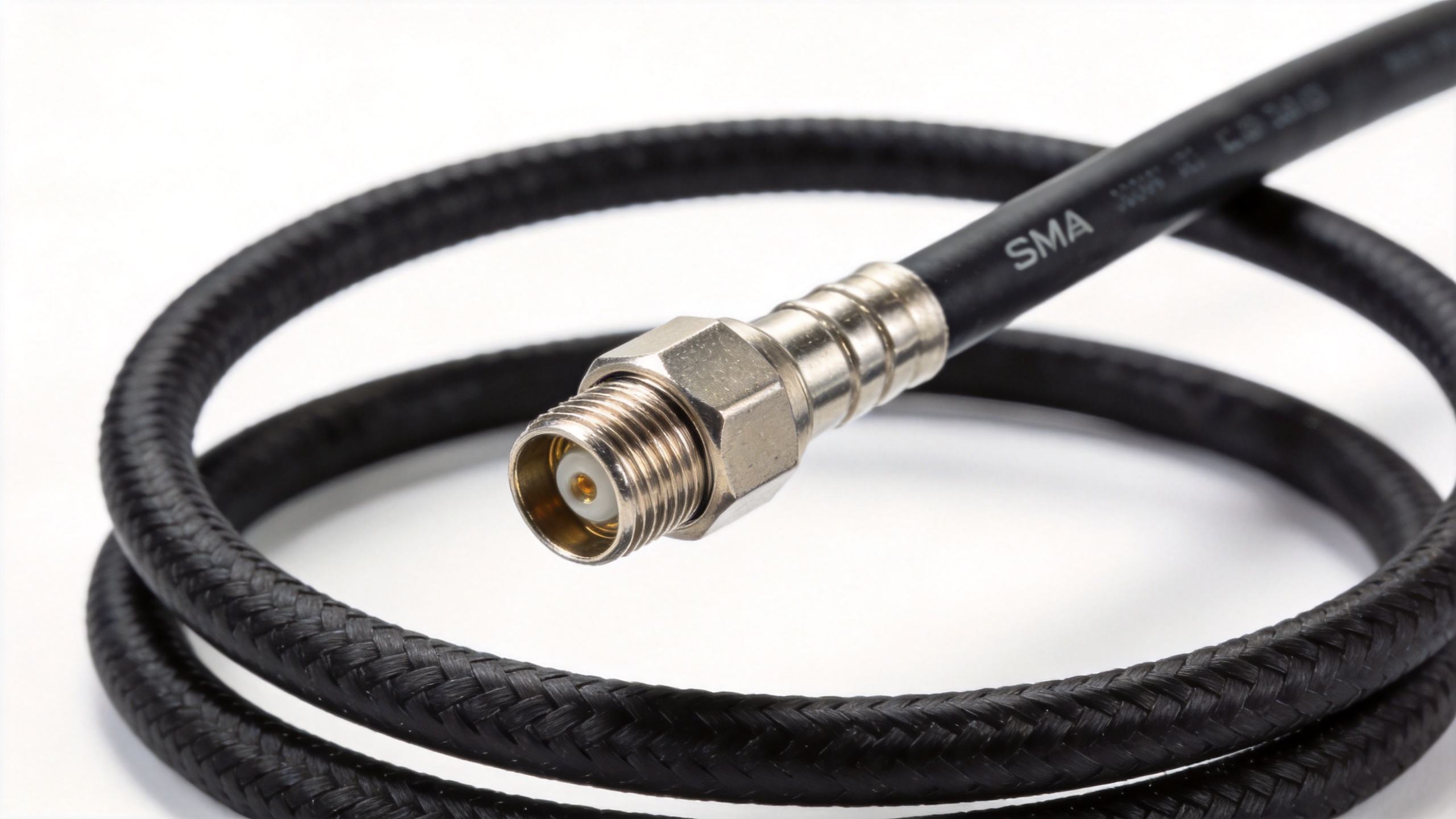

L’ensemble de câbles préterminés Worldpeak RG405 est un câble RF semi-rigide RG de 50 Ω, homologué jusqu’à 3 GHz et fonctionnant dans une plage de températures allant de -40 °C à +200 °C. Chaque expédition comprend les données de mesure des pertes d’insertion et du TOS pour chaque ensemble. Dans les systèmes à réseau phasé, les modules de guerre électronique et les ensembles de mesures de précision — où la constance de la longueur électrique constitue une exigence système — l’utilisation de câbles semi-rigides préterminés élimine la variabilité liée au montage sur site du processus de garantie qualité.

Câble rigide

Les câbles rigides utilisent un conducteur extérieur rigide, soit cannelé, soit lisse, avec un diélectrique en air ou en mousse ; ils sacrifient la souplesse d’installation pour obtenir les pertes d’insertion minimales par unité de longueur. Ils constituent le choix standard pour les liaisons d’alimentation situées au sommet des tours (généralement hors de la nomenclature RG) et délimitent la frontière entre les types de câbles RF RG (flexibles et semi-rigides), adaptés à certaines applications, et les câbles d’alimentation spécialisés, requis dans d’autres cas.

Choisir le bon grade : une liste de contrôle B2B

Utilisez cette liste de contrôle pour confirmer l’exhaustivité des spécifications avant de soumettre une demande de devis (RFQ) pour tout achat de câble RF RG :

1. Famille d’impédance : Confirmez 50 Ω pour la transmission RF active ou 75 Ω pour la diffusion, la vidéo ou la distribution satellite. Une incompatibilité d’impédance unique reflète environ 5 % de la puissance du signal.
2. Plafond de fréquence : Vérifiez que la fréquence maximale nominale du câble couvre votre fréquence de fonctionnement la plus élevée, avec une marge suffisante. Les grades semi-rigides atteignent 3–18 GHz ; les grades flexibles standard plafonnent généralement à 1–3 GHz.
3. Grade physique : Câble RF RG flexible pour les installations routables sur site et la distribution 75 Ω (câbles RG-6, RG-6 U, RG-179) ; câble RF RG semi-rigide pour les applications sensibles à la phase, haute fréquence ou exigeant un blindage élevé ; câble rigide (hard-line) pour les longues liaisons extérieures où les pertes du câble dominent le bilan de liaison.
4. Budgét de perte d’insertion : Incluez à la fois l’atténuation du câble et la perte d’insertion des connecteurs. Chaque connecteur dans une chaîne 50 Ω ajoute environ 0,1–0,3 dB à 6 GHz. Demandez des données de test par assemblage pour les liaisons critiques.
5. Plage de température : Câbles semi-rigides à diélectrique en PTFE, plages de température de −40 °C à +200 °C ; câbles souples gainés en PVC, plages de température typiques de −40 °C à +80 °C.
6. Exigence de blindage : Dans les environnements à forte interférence électromagnétique — automatisation industrielle, ferroviaire, militaire — préciser l’efficacité minimale de blindage en décibels (dB), et non seulement le nombre de brins tressés.
7. Périmètre de personnalisation pour les équipementiers : Pour des longueurs non standard, des configurations mixtes de connecteurs ou des matériaux de gaine spécifiques à une application, vérifier que le fournisseur prend en charge la fabrication en petites séries, avec des délais d’obtention d’échantillons compatibles avec votre calendrier de vérification de conception.

Applications et gamme de produits pour les équipementiers

La gamme de produits Worldpeak destinée aux applications de précision 50 Ω comprend les Worldpeak RG196 50-Ohm Coaxial Cable , un câble RF semi-rigide RG avec des données techniques complètes, adapté à l’intégration dans la conception des équipementiers (OEM), où les procédures d’approbation des composants exigent une documentation exhaustive des paramètres. Pour les fabricants de dispositifs médicaux, les intégrateurs de défense et les fabricants d’instruments de laboratoire (OEM), la documentation électrique par lot réduit la charge liée aux inspections à la réception et simplifie les exigences de traçabilité.

Des ensembles sur mesure, disponibles dans diverses familles d’interfaces de connecteurs, notamment SMA, type N, BNC et TNC, permettent aux équipes achats de spécifier précisément la longueur de routage souhaitée, plutôt que d’adapter des dimensions standardisées pour s’ajuster au besoin. Les secteurs industriels desservis comprennent :

• Infrastructure Telecom : Ensembles semi-rigides et flexibles 50 Ω destinés au câblage interne des stations de base ; câbles RG-6 et RG-6U 75 Ω destinés à la distribution DAS aux fréquences CATV.
• Défense et aérospatiale : Ensembles semi-rigides destinés aux radars, aux modules de guerre électronique (EW) et aux alimentations de réseaux à antennes pilotées (phased array), nécessitant une stabilité de phase sous vibrations et cycles thermiques.
• Appareils médicaux : Assemblages semi-rigides à faibles pertes avec documentation de conformité aux normes RoHS et REACH pour l’intégration dans les systèmes d’imagerie et de thérapie.
• Laboratoire et essais : Assemblages semi-rigides à stabilité de phase pour les chemins d’étalonnage des analyseurs vectoriels de réseau (VNA) et les références de mesure, là où la dérive de phase du câble affecte la précision des mesures.
• Automatisation industrielle et ferroviaire : Assemblages flexibles renforcés pour réseaux de capteurs sans fil et équipements de communication en bord de voie dans des environnements à forte vibration et à activité chimique.

Si votre contrainte principale est la marge de fréquence et l’efficacité du blindage, le câble RF semi-rigide RG constitue le grade approprié, quel que soit son coût unitaire. Si votre contrainte principale est la flexibilité d’installation et les pertes de distribution sur de longues distances pour les signaux CATV ou satellite, les grades de câbles RF flexibles 75 Ω — câbles RG-6, RG-6 U et RG-179 — offrent la combinaison idéale entre performances d’atténuation et maniabilité mécanique. La sélection devient simple dès que la liste de vérification ci-dessus confirme quelles contraintes s’appliquent à votre application.
