Félmerev koaxiális kábel: műszaki adatok és precíziós RF-alkalmazások
RF-rendszermérnökként, aki laboratóriumi mérési berendezések és fáziselt tömbantennarendszerek jeleláncainak tervezésén dolgozott, azt tapasztaltam, hogy a félmerev RF-kábelek kiválasztására vonatkozó döntések gyakran túl gyorsan születnek. A mérnökök a legkisebb veszteségű változatot adják meg, megrendelik, és csak akkor fedezik fel a figyelmen kívül hagyott korlátozást, amikor a kábelt már elhelyezték és bekötötték. Az általuk optimalizált paraméter rendben van. Azonban az általuk elfelejtett paraméter – például a hajlítási sugár, a frekvencia-tartalék vagy az impedancia-tűrés hőmérsékletváltozás esetén – dönti el, hogy az összeszerelés sikeres lesz-e, vagy újra kell építeni.
Ez a cikk részletesen bemutatja a félmerev koaxkábelek kiválasztását meghatározó kulcsparamétereket, és elmagyarázza, hogyan alkalmazzák őket a gyakorlati beszerzési és tervezési döntések során.
Mi teszi különlegessé egy félmerev RF-kábelt
A félmerev RF-kábel eltér a fonott vagy spirálisan tekercselt külső vezetővel rendelkező rugalmas koaxiális kábeltől, mivel folyamatos, tömör külső vezetőt használ, amelyet általában rézből vagy rozsdamentes acélból húznak. Ez a felépítés három olyan tulajdonságot eredményez, amelyeket a rugalmas kábel nem tud megközelíteni:
- Kiváló árnyékolási hatékonyság: A tömör külső vezető majdnem teljes EMI-elkülönítést biztosít, ezért a félmerev koaxiális kábel az elsődleges választás olyan áramkörök esetén, ahol a külső zavarok vagy a jel szivárgása romlaná a rendszer teljesítményét.
- Fázisstabilitás: Az elektromos hossz megtartja állandóságát hajlítás és hőmérsékletváltozás hatására is. Ez az állandóság kritikus fontosságú a fázisantennákhoz, a sugárformáló hálózatokhoz és a differenciális mérési berendezésekhez, ahol a fázis-egyensúlytalanság romlaná a rendszer teljesítményét.
- Alacsony csillapítás magas frekvenciákon: A tömör külső vezető geometriája és a pontosan szabályozott dielektrikum előrejelezhető behatolási veszteséget biztosít a milliméterhullámú frekvenciákig.

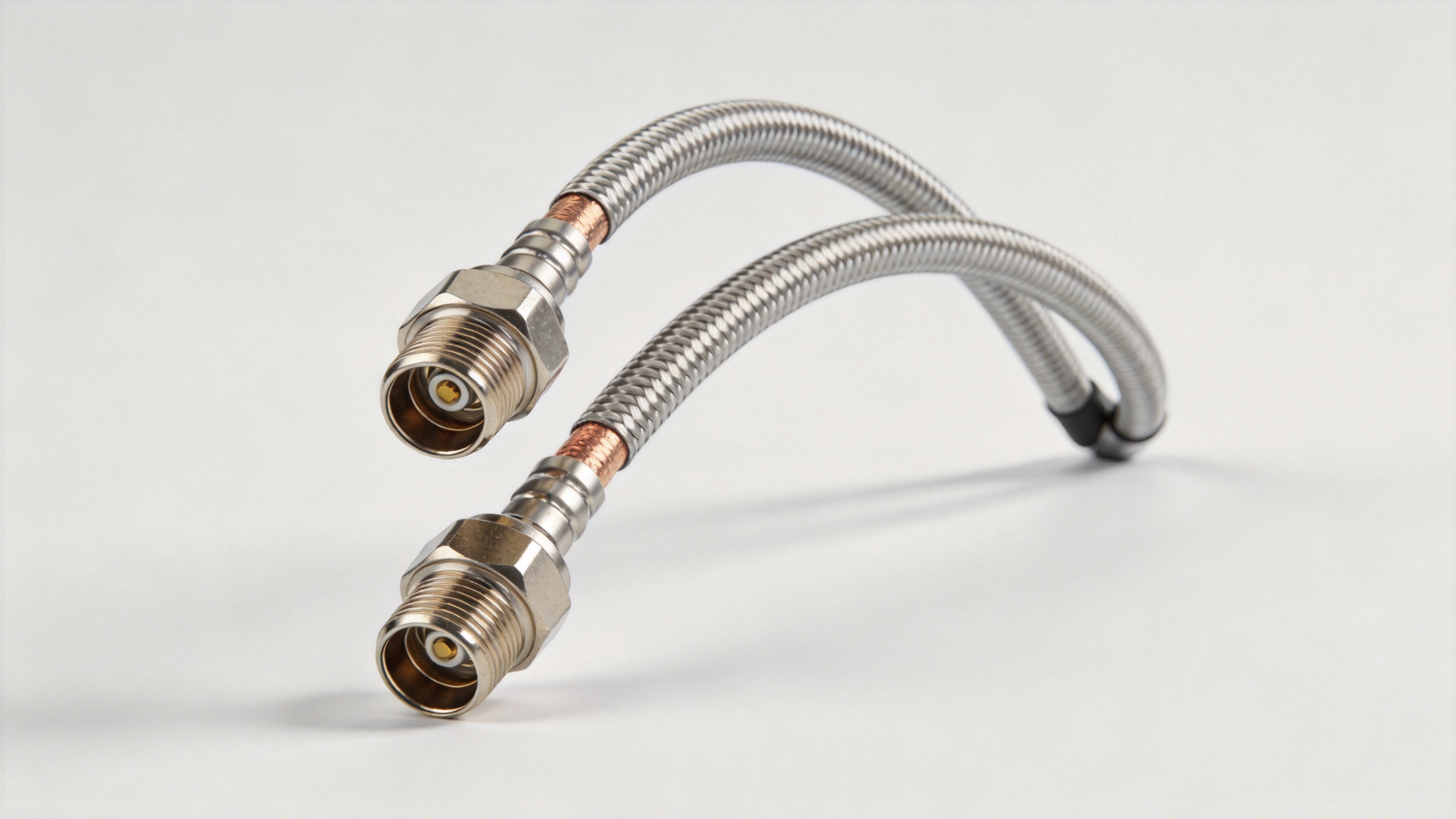

A kompromisszum a mechanikai merevség. A félig merev SMA-kábelek és egyéb befejezett összeállításokat a telepítés előtt alakítják ki, és újrairányításuk kockázatot jelent az árnyékoló réteg sérülésére. Ez a korlátozás meghatározza a lenti gyakorlati döntések túlnyomó részét.
Értékelendő alapvető műszaki adatok
Jellemző impedancia: 50 Ω vagy 75 Ω
Ha alkalmazása rádiófrekvenciás vagy mikrohullámú (radar, mérőműszerek, vezeték nélküli kommunikáció, orvosi képalkotás), akkor a válasz 50 Ω. Ez nem egy alapértelmezett érték, hanem egy mérnöki kompromisszum, amely minimalizálja a szilárd dielektromos kábel beszúrási veszteségét, miközben megfelelő teljesítménykezelést biztosít. Az 50 Ω szabvány uralkodó, mert az egész RF-csatlakozó-ökoszisztéma – az SMA, az N-típusú, a BNC RF-minőségű változatai, valamint a hozzájuk tartozó félig merev kábelek – erre az értékre épül.
a 75 Ω félig merev RF-kábel a videó- és CATV-elosztáshoz használatos, ahol az impedancia szabvány illeszkedik a forrás- és terhelésberendezésekhez. Ha félig merev koaxiális kábelt vásárol egy RF-rendszerhez, és az adatlap 75 Ω-ot jelöl meg, akkor a rossz termékcsaládot nézi. Az impedancia-mismach minden interfészen csökkenti a kapcsolati tartalékot olyan módon, amelyet csak gondos VSWR-méréssel lehet diagnosztizálni.
Külső átmérő és frekvenciacsúcs
Az ipari szabvány szerinti félig merev RF-kábelek külső átmérője 0,020 hüvelyktől 0,250 hüvelykig terjed. A rendszerszintű munkákhoz leggyakrabban megadott négy méret:
| KD (hüvelyk) | Tipikus frekvenciacsúcs | Minimális hajlítási sugár (kb.) | Fő használat |
|---|---|---|---|
| 0.047" | Legfeljebb 65 GHz | ~2,4 mm | Kompakt RF-modulok, MMIC-kapcsolatok |
| 0.086" | Akár 40 GHz-ig | ~4,4 mm | Tesztberendezések, műszerek háza, általános pontosságú rádiófrekvenciás eszközök |
| 0.141" | Legfeljebb 18–26 GHz-ig | kb. 7,1 mm | Védelmi célú alkalmazások, fáziselt tömbantennák, laboratóriumi berendezések szélesebb útvonalvezetési pályákkal |
| 0.250" | Legfeljebb 12–18 GHz-ig | kb. 12,7 mm | Nagyteljesítményű alkalmazások, katonai és ipari rádiófrekvenciás rendszerek |
A külső átmérő és a frekvenciahatár közötti kapcsolat közvetlenül következik a kábel geometriai fizikájából. A nagyobb külső vezetők alacsonyabb frekvenciákon támogatnak magasabb rendű terjedési módokat, így határozzák meg a felső frekvenciahatárt. Amikor semi-rigid SMA kábelkészletet adunk meg, ellenőrizzük a külső átmérőt, és győződjünk meg róla, hogy a frekvenciahatár értéke jelentős tartalékkal meghaladja a működési sávot.
Attenuáció
A félig merev koaxiális kábelekben az elnyelődés alacsony frekvenciákon elsősorban a vezetők veszteségéből, magas frekvenciákon pedig a dielektrikum veszteségéből adódik. Egy 0,086 hüvelykes kábel tipikus behelyezési vesztesége körülbelül 0,5 dB/láb 1 GHz-en, és 20 GHz-en több mint 2 dB/láb. Tegye fel magának a kérdést: hány kapcsolatot tartalmaz a jelvezetéke? Ha a válasz kettőnél vagy háromnál több kábel szakaszt jelent, akkor az elnyelődés összeadódása valóban komoly kapcsolati költségvetési problémát jelent – valójában gyakran ez az első terület, ahol a mérnökök alábecsülik a veszteségköltségvetésüket magas frekvenciákon.
Fázisérzékeny rendszerek esetén a kritikus paraméter nem a nyers elnyelődés, hanem a hőmérsékletváltozással járó fázisváltozás. A fáziseltolásos antenna-rendszerekhez vagy sugárirányító hálózatokhoz szükséges összeállításokat a működési hőmérséklettartományon belüli fázisstabilitásra kell megadni, nem csupán a szobahőmérsékleten mért behelyezési veszteségre.
Külső vezető anyaga: réz vagy rozsdamentes acél
A szokásos félig merev RF-kábel réz külső vezetőt használ. A réz a legalacsonyabb ellenállási veszteséget biztosítja, és a legmegfelelőbb választás a legtöbb laboratóriumi és műszeri házalkatrész-alkalmazáshoz kontrollált környezetekben.
A rozsdamentes acél külső vezetővel készült változatok – például a Worldpeak SR-086-SS304 típusa – akkor kerülnek megadásra, amikor a korrózióállóság döntő fontosságú: tengerparti telepítések, katonai bevetések, ipari RF-rendszerek, amelyek nedvességnek és sónak vannak kitéve, illetve orvosi berendezések, amelyeket ismétlődő tisztítási ciklusoknak vetnek alá. A kompromisszum egy kicsit magasabb behatolási veszteség a rézhez képest, de a korrózióérzékeny alkalmazásokban a megbízhatósági előny felülmúlja a veszteségből fakadó hátrányt.
Hajlási sugár: A feltétel, amely minden másnál elsőbbséget élvez
Kezdetben, amikor először dolgoztam félig merev koaxiális kábellel, a méterenkénti legkisebb behelyezési veszteség elérésére optimalizáltam. A vakfoltom a minimális hajlási sugár volt, amely független korlátként jelentkezett: a legkisebb veszteséget nyújtó kábel sem tudta ezt a korlátot áthidalni egy szorosan csomagolt műszeri házban. Ezt kemény úton tanultam meg.
A minimális hajlási sugár nem iránymutatás, hanem szigorú korlát. Mielőtt döntést hozna a félig merev kábelméretek között a tervezéséhez, tegye fel magának a kérdést: milyen éles fordulatra van szükség a vezetékek elhelyezési geometriájában? Ha a válasz kisebb, mint a kiválasztott külső átmérőhöz tartozó minimális hajlási sugár, akkor két lehetősége van: kisebb külső átmérőjű kábelt választani, vagy újra tervezni a vezetékek elhelyezési geometriáját. Nincs harmadik lehetőség, amely megőrizné a kábel integritását.
A minimális hajlítási sugárnál nagyobb mértékű hajlítás mikrotöréseket vagy a külső vezető laposodását okozza. Ezek a hibák impedancia-megszakításokat eredményeznek, amelyek nem jelenhetnek meg egyenáramú folytonossági ellenőrzések során, és alacsony frekvenciákon nem feltétlenül okoznak azonnali meghibásodást, de a frekvencia növekedésével romlik a VSWR érték, és nő a behatolási veszteség – gyakran hónapoknyi rezgés vagy hőciklus után válnak mérhető hibákká.
Az SMA félig merev kábelkészletek esetében a hajlítást egyszer, megfelelő hajlítószerszámmal végzik el. A félig merev kábelkészlet kézzel történő alakítása szerszám nélkül, illetve egy már formázott készlet újrahajlítása kockázatot jelent a külső vezető integritására a hajlítási ponton.
Pontos RF-alkalmazások, ahol félig merev kábel szükséges
A fázisstabilitás, a képernyőzés hatékonysága és az előrejelezhető veszteségviselkedés miatt a félig merev koaxiális kábel gyakorlati választás több alkalmazási területen, ahol a rugalmas kábelalternatívák elégtelenek:
- Fáziseltolt tömbantennák és sugárformáló antennarendszerek: A fázishoz igazított kábelkészletek minden tömbelemet összekötnek a sugárformáló egységgel. A kábelek elektromos hosszának változása sugárirányítási hibákat eredményez, amelyeket semmilyen telepítés utáni kalibráció nem tud teljes mértékben ellensúlyozni.
- RF- és mikrohullámú tesztműszerek: A hálózatelemzők (VNA), spektrumanalizátorok és jelgenerátorok belső félig merev kábelkészleteket használnak, mert elektromos hosszuknak elegendően stabilnak kell lennie ahhoz, hogy a műszerek kalibrációs tűréshatárán belül maradjanak az üzemelési hőmérséklet-tartományukon.
- Radar- és EW-rendszerek: A dobozon belüli útválasztásnak meg kell őriznie a fázisösszhangot és az elektromágneses elszigetelést a jelek útvonalai között. A rugalmas kábelkészletek fonott páncélzatának hatékonysága általában nem elegendő ezeknek az igényeknek.
- Orvosi képalkotó RF-előerősítők: Az MRI- és ultrahangrendszerek pontosan jellemezett, alacsony veszteségű kábelkészleteket igényelnek, amelyek előrejelezhető fázisviselkedést mutatnak a műszer frekvenciatartományában.
Beszerzési csapatok számára szükséges figyelembe veendő tényezők
Amikor félig merev RF-kábelbeszállítókat értékelnek, az elektromos tesztdokumentáció szinte a legfelső helyen álljon a minősítési ellenőrzőlistán. Minden összeszereléshez mellékelni kell a tényleges összeszerelésen mért, szélessávú behatolási veszteség- és VSWR-adatokat – nem egy tételre vett minta alapján – így biztosítva a megfelelőség ellenőrzését a telepítés előtt, és alapot teremtve a jövőbeni karbantartási összehasonlításokhoz.
Ha az alkalmazás fázis-illesztett készleteket igényel – például antennarendszerekhez, interferométerekhez vagy kiegyensúlyozott mérőhálózatokhoz – győződjön meg arról, hogy a beszállító az egyes összeszerelések elektromos hosszát ellenőrzi. A fázis-illesztett beszerzés a lánc elején megelőzi azt sokkal költségesebb problémát, amely a rendszerintegráció során kalibrációs ismétléseket eredményezne.
A beszerzési csapatok számára, akik 50-ohmos koaxiális kábelösszeszereléseket vásárolnak RF-rendszerek integrálásához, a Worldpeak RG196 50-Ohm Coaxial Cable worldpeak termékpaletta specifikáció-értékelési és kiválasztási útmutatóként szolgál.
Összefoglalva: a félig merev RF-kábel kiválasztása több feltételnek is megfelelő probléma. A frekvenciahatár és a csillapítás azok a paraméterek, amelyekkel a legtöbb mérnök elkezdi a tervezést. A hajlási sugár, a külső vezető anyaga és a fázisstabilitás azok a feltételek, amelyek meghatározzák, hogy az optimalizált veszteségspecifikáció elérhető-e a fizikai vezetési geometriában és az üzemeltetési környezetben. Ellenőrizze mindegyiket a specifikáció véglegesítése előtt.
