SMA hím–női csatlakozó: bővítés és alkalmazások
Itt egy hiba, amely gyakran előfordul rádiófrekvenciás munkaasztalokon és integrációs padlókon. Egy mérnök azt rendeli, ami szokványosnak tűnik sma csatlakozó férfi női adapter, majd felszereli a rádiómodul és egy panelbe szerelhető antennacsatlakozó közé, ám ezután nincs jel – vagy drámaian megemelkedik a VSWR érték. A probléma gyakori oka az RP-SMA csatlakozó, amelyet szokványos SMA-ként álcáznak. Külsőre azonosak: ugyanaz a menetemelkedés és ugyanaz az átmérő. De a központi érintkezők neme ellentétes. Ennek a különbségnek a megértése a megbízható SMA-bővítők vagy adapterek kiválasztásának kiindulási pontja.
Az SMA csatlakozócsalád: négy változat, amellyel találkozni fog
Az SMA interfész DC-től 18 GHz-ig (pontosabb változatok esetén 26,5 GHz-ig) működik, 1/4-36 UNS menetes rögzítést használ, és 50 Ω jellemző impedanciával rendelkezik. Négy mechanikai változat fed le a legtöbb alkalmazást:
- Egyenes SMA : a szabványos egyenes elrendezés. A hím csatlakozó belső menettel és központi tűvel rendelkezik; a női fogadó csatlakozó külső menettel és központi fogadóaljzattal.
- Derékszögű SMA : a kábel vagy nyomtatott áramkör belépése merőleges a kapcsolódó felületre. Az impedancia-vezérelt hajlítási geometria szükséges a 18 GHz-es felső határ közelében, hogy a VSWR érték a megengedett tartományon belül maradjon.
- Falra szerelhető SMA : panelre szerelhető hátsó anyával rögzítve. A női változat rögzített átvezetést biztosít; ezt a típust gyakran használják műszerek házazásában és burkolatok vezetékezésében.
- RP-SMA : ugyanaz a 1/4-36 UNS menet, mint a szabványos SMA-nál, de a központi érintkező neműsége megfordítva. Az RP-SMA hím csatlakozó központi fogadóaljzattal, nem tűvel rendelkezik. Ezt a változatot fogyasztói Wi-Fi-eszközök számára fejlesztették ki, hogy megakadályozzák a szabványtól eltérő antennacsere végrehajtását.
SMA és RP-SMA: Miért marad fenn a félreértés?
A fogyasztói Wi-Fi-útválasztók, WLAN-hozzáférési pontok és a nem engedélyköteles sávban működő rádiók szinte kivétel nélkül RP-SMA csatlakozót használnak. A GPS-vevők, mobilmodulok, laboratóriumi eszközök és professzionális RF-rendszerek standard SMA csatlakozót alkalmaznak. A külső menetek fizikailag azonosak – az egyetlen megbízható ellenőrzési módszer a központi érintkező vizsgálata. Egy standard SMA hím csatlakozónál a központi rész egy furat (aljzat), míg egy RP-SMA hím csatlakozónál egy központi tű. Ha az eszközön lévő rögzített porton tűt látnak, akkor RP-SMA hím adapterre van szükségük, nem standard SMA hím adapterre. Ez az egyetlen, szemrevételezésen alapuló ellenőrzés megelőzi az SMA-alkatrészek beszerzésénél leggyakoribb és legdrágább specifikációs hibát.
Kiegészítő kábelek: Mit biztosít egy SMA hím–nőstény kábel

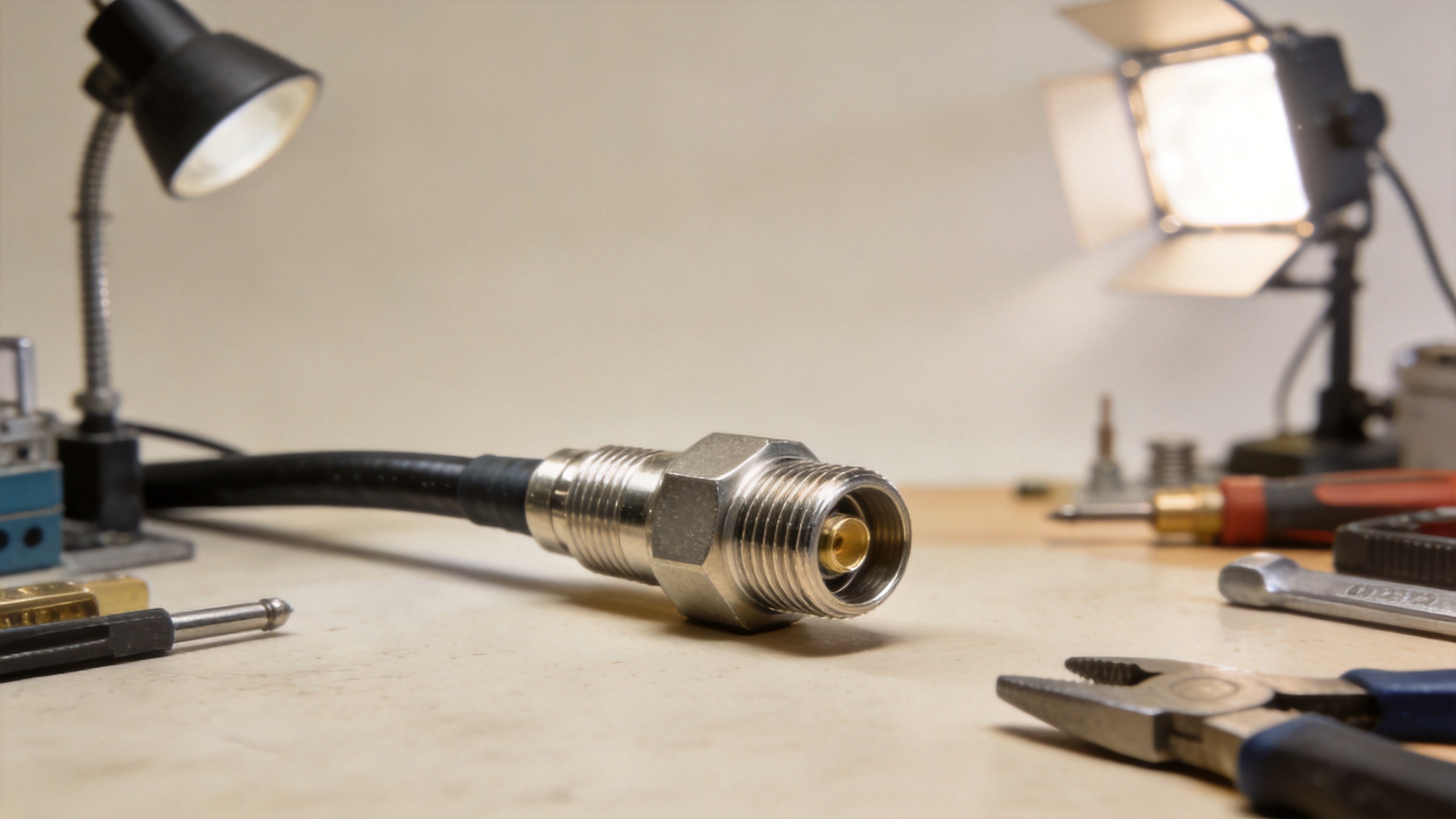

Asma férfi nőstény kábel egy bővítő összeszerelés: az egyik végén SMA hím dugó, a másik végén SMA nőstül csatlakozó. A hím vég a modul vagy műszer rögzített nőstül csatlakozójához kapcsolódik; a nőstül vég egy illeszkedő pontot biztosít meghatározott távolságra. A tesztelési felállásokban ezeket a kábeleket gyakran használják, amikor egy műszer panelre szerelt nőstül csatlakozójának el kell érnie a vizsgálat alatt álló eszközt anélkül, hogy mechanikai feszültséget okozna a modul csatlakozótestén.
Fő kiválasztási paraméterek:
- Kábel Típus : a rugalmas RG-316 vagy LMR-sorozatú összeszerelések a legtöbb asztali és telepítési alkalmazásra jól alkalmazhatók. A félig merev kábel (0,086", 0,141") akkor a megfelelő választás, ha pontos, mechanikailag stabil kapcsolat szükséges.
- Frekvencia-jellemző : a GPS-bővítéseknek 1,6 GHz-ig kell lefedniük a frekvenciasávot; az 5 GHz-es Wi-Fi rendszereknek legalább 6 GHz-ig kell működniük; a mikrohullámú tesztkábeleknek 18 GHz-ig sík frekvenciajellemzőt kell mutatniuk.
- Dielektrikum és burkolat : a PTFE dielektrikum széles hőmérséklettartományban (−65 °C-tól +165 °C-ig) stabil teljesítményt biztosít. A rozsdamentes acél burkolatú változatok jobban bírják a korróziós környezetet és a kültéri telepítéseket, mint az ólomréz változatok.
Frekvenciatartomány, teljesítményterhelés és menetmeghatározás
A szokásos SMA csatlakozók 75 W folyamatos üzemi teljesítményt bírnak el 10 GHz-en és 25 °C-on. Ez meghaladja a GPS vevők, Wi-Fi modulok és a legtöbb mobil távközlési előfokozat összetevőinek igényeit. A korlátozás a nagy teljesítményű adók és tápvezetékek alkalmazásaiban jelentkezik, ahol az N-típusú (18 GHz-en 250 W-os) vagy a 7–16 DIN csatlakozó a megfelelőbb interfész. Az SMA csatlakozók helyük a kis teljesítményű jelútban van, nem az adó kimenetén.
Mechanikai szempontból: a minimális illesztési ciklus-szám 500. A csavarozási nyomaték 0,3–0,6 N·m (3–5 hüvelykfont) legyen sárgaréz dugóknál, és 0,8–1,1 N·m (7–10 hüvelykfont) rozsdamentes acél dugóknál. A túl alacsony nyomaték megszakított érintkezést eredményez; a túl magas nyomaték deformálhatja a középső tűt, és VSWR-hibákat okozhat.
Különtípusú átalakítók: SMA hím – BNC nőstény és N nőstény – SMA hím

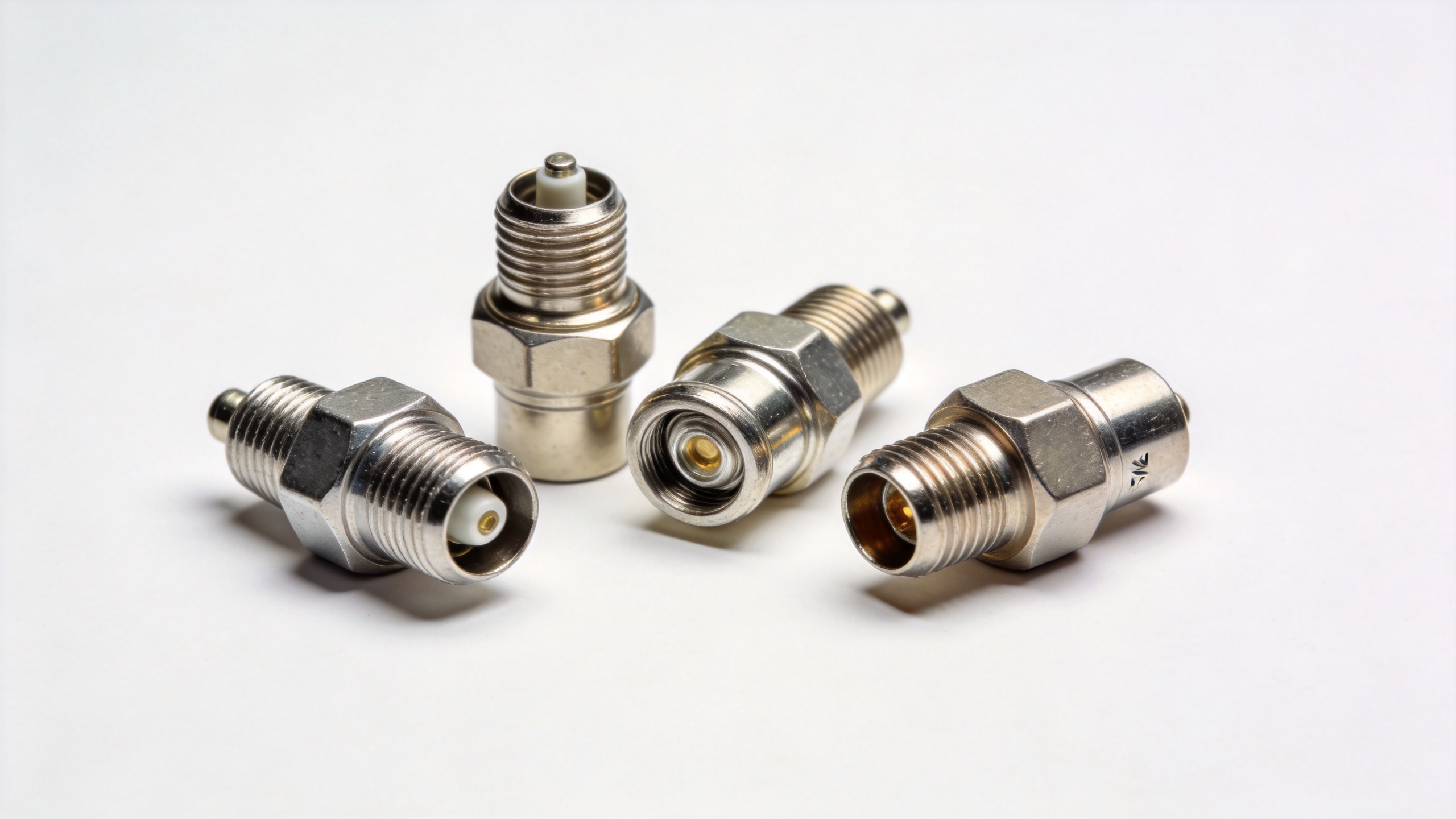

A jelutak gyakran különböző csatlakozócsaládok közötti átjárást igényelnek, nem pedig egyetlen csatlakozócsaládon belüli meghosszabbítást. Az RF rendszerek összeszerelésében a két leggyakoribb kereszttípusú adapter: sMA hím–BNC női és n női sma férfi .
Egy sMA hím–BNC női adapter egy SMA-vezetékes koaxkábelt csatlakoztat egy BNC-csatlakozós műszerhez. A BNC egy forgózáras (bayonet-lock) kialakítású csatlakozó, amelyet oszcilloszkópokon, jelgenerátorokon és általános mérőberendezéseken használnak, kb. 4 GHz-ig terjedő frekvenciatartományra méretezve. Amikor egy SMA jelút eléri egy BNC portot, ez az adapter kiküszöböli a koaxkábel újratemetésének szükségességét. Ellenőrizze a 50 Ω-os impedanciát (ne a videóalkalmazásokban szokásos 75 Ω-ot), és győződjön meg róla, hogy a frekvenciaérték lefedi a működési sávot.
Egy n női sma férfi adapter egy nagyobb N-típusú női portot – például egy erősítőn, teljesítménymérőn vagy bázisállomás-modulon – csökkent egy SMA-vezetékes kábelre. Az N-típus alacsonyabb frekvenciákon kezelhet nagyobb teljesítményt; az SMA a munkaasztali szinten és a kompakt modulcsatolásoknál uralkodik. Ez az adapterkombináció gyakori tesztállomásokon, ahol egy erősítő N-típusú kimenete vezérli a tesztelendő eszköz SMA-bemenetét.
Megszüntetési lehetőségek és termék kiválasztása
Az OEM-összeszereléshez és a PCB-integrációhoz három megszüntetési megközelítés fed le a legtöbb igényt. A csavart kapcsolat a leggyakoribb módszer rugalmas kábelgyártáshoz; az ismételhető elektromos eredmények érdekében konzisztens nyomószerszám-kiválasztás alapvető fontosságú. A forrasztott megoldás jobban alkalmazható félig merev kábeleknél és pontos 18 GHz-es csatlakozásoknál, ahol a külső vezető és a csatlakozótest közötti közvetlen kötés csökkenti a behatolási veszteséget. A PCB szélső elindítása egy SMA-csatlakozót síkban rögzít a nyomtatott áramkör széléhez, miközben a központi érintkezőt forrasztják az RF-vezetékhez; ehhez ellenőrzött geometria szükséges az impedancia megtartásához az átmenet során.
ARFX-Custom-01 Pontosan megmunkált RF-csatlakozó, SMA-férfi típusú a MCX-női típushoz, 0–6 GHz, SS304 testtel egy pontossági megmunkálással készült adaptációs csatlakozó példája, amely az SMA-felületet egy kompakt MCX-kialakítású csatlakozóra köti a nyágtáblás integráció érdekében. A Worldpeak termékválasztéka az SMA, az N-típusú, a BNC, a TNC, az MCX és az UHF csatlakozókat foglalja magában – az UHF-BASIC-02 UHF (PL259) hím csatlakozó a régi infrastruktúrákba való integráció igényeit elégíti ki az SMA-családdal együtt.
Négy kérdés, amit meg kell tennie, mielőtt rendelni kezd
Mielőtt bármelyik SMA férfi–női csatlakozót vagy adaptert megadná, érdemes meghatározni a következő négy paramétert:
- Szokásos SMA vagy RP-SMA? Vizsgálja meg a rögzített női portot: egy foglalat szokásos SMA-t, egy tű pedig RP-SMA-t jelent.
- Frekvenciatartomány? A GPS (1,5 GHz), a Wi-Fi (5,8 GHz) és a mikrohullámú tesztelés (18 GHz) mindegyike más-más összeszerelési osztályt igényel.
- Teljesítményszint? Az SMA legfeljebb 75 W-ot bír el 10 GHz-en. A nagyobb teljesítményű adóalkalmazásokhoz az N-típusú vagy a 7–16 DIN csatlakozó szükséges a tápvezetéken.
- Környezet? A beltéri padlóadapterek jól működnek sárgaréz- és aranyozott felülettel. Kültéri vagy kémiai szempontból agresszív környezetben rozsdamentes acél csatlakozótestekre és megfelelő interfész-tömítésre van szükség.
A legtöbb terepi hiba az SMA-csatlakozóknál nem magának az interfésztervezésnek a hiányosságából ered, hanem a polaritás-eltérésből, a túl alacsony frekvenciahatárú összeállításból vagy a telepítés során alkalmazott helytelen nyomatékból. Ha mindegyik e négy pont esetében megbízható választ kapunk, akkor az SMA férfi–női csatlakozók beszerzésénél fellépő leggyakoribb specifikációs hibák kizárhatók.
