UHF csatlakozó (PL-259/SO-239): útmutató és alkalmazások
RF-rendszermérnökként, aki alállomás-telepítéseken, biztonsági infrastruktúrákon és ipari automatizálási projekteken dolgozott, megtanultam, hogy a csatlakozók kiválasztása gyakran eldönti, teljesíti-e a jelvezeték a specifikációkat – vagy csendesen romlik a teljesítménye az idővel. Uhf összekötő a UHF-csatlakozó, amelyet a hadsereg PL-259 (dugó) és SO-239 (aljzat) megnevezéseivel is ismernek, az egyik legismertebb koaxiális csatlakozó a szakmában, ugyanakkor az egyik leggyakrabban helytelenül kiválasztott is. Mielőtt UHF-csatlakozót választana a következő telepítéséhez, tegye fel magának a kérdést: valóban a csatlakozó gyakorlati működési tartományába esik-e az alkalmazása?
Ez az útmutató áttekinti, mi is a UHF-csatlakozó, hogyan hasonlít össze az SMA-, N-típusú-, BNC- és TNC-csatlakozókkal, valamint hogyan válasszon megfelelő interfészt ipari, kereskedelmi és távközlési üzembe helyezésekhez.
Mi az a UHF-csatlakozó?
Az UHF csatlakozót a 30-as években tervezték az első rádióalkalmazásokhoz. Akkoriban az „UHF” kifejezés bármely 30 MHz-nél magasabb frekvenciát jelentett – egy meghatározás, amelyet régóta felváltottak. A mai ITU- és IEEE-jelölések szerint az UHF sáv 300 MHz-től 3 GHz-ig terjed, ami jóval magasabb, mint a PL-259/SO-239 UHF csatlakozó megbízható működési tartománya. A név egy történeti maradvány, amely félreértéseket okoz a vásárlók körében, akik azt feltételezik, hogy a csatlakozó megfelel a modern UHF-sávos feladatoknak.
A csatlakozó 5/8 hüvelykes, 24 tpi UNEF menetes kapcsolódó hüvelyt, névleges 50 Ω vonali impedanciát és kb. 500 V csúcsfeszültség-értéket tartalmaz. Néhány változata több mint 1 kW RF teljesítményt képes kezelni, így az UHF csatlakozó gyakorlati választás a nagyteljesítményű HF adókimenetekhez, ahol a teljesítménykapacitás fontosabb, mint a felső frekvenciatartományban elérhető tartalék.
Ennek ellenére az SO-239 női csatlakozó nem állandó hullámimpedanciával rendelkezik – a központi tűnél kb. 35 Ω-os szakadás tapasztalható a szokásos 50 Ω-os vonalon. Kb. 100 MHz felett ez mérhető jelvisszaverődést és megnövekedett VSWR-értéket eredményez. Az 100 MHz alatti frekvenciákon működő rendszerek esetében – például CB-rádió, HF amatőr rádió, alacsonyfrekvenciás távközlés – ez a kompromisszum általában elfogadható. E fölött a határérték fölött más csatlakozótípusokat érdemes komolyan megfontolni.
UHF-csatlakozó változatok: Mini UHF
A szokásos PL-259/SO-239 méretformátum teljes méretű berendezésekhez és nagyobb átmérőjű koaxiális kábelekhez alkalmazható. Kompakt és kézi használatra tervezett alkalmazásokban a mini uhf csatlakozó kisebb profilú alternatívát kínál ugyanazzal az alapvető menetes koaxiális interfész-architektúrával. Egy mini uhf férfi csatlakozó gyakran használják mobilismétlő berendezésekben, kézi rádiókban és kompakt antennacsatlakozókban, ahol a szokásos PL-259 test túl nagy a házhoz.
A mini UHF alkatrészek beszerzésekor ellenőrizze az impedanciát és a frekvenciaspecifikációkat a tényleges alkalmazási követelményekhez. Ugyanaz a történeti címkézési probléma áll fenn: erősítse meg a működési frekvenciatartományt, mielőtt feltételezné, hogy az „UHF” címke 300 MHz–3 GHz-es működésre alkalmas.

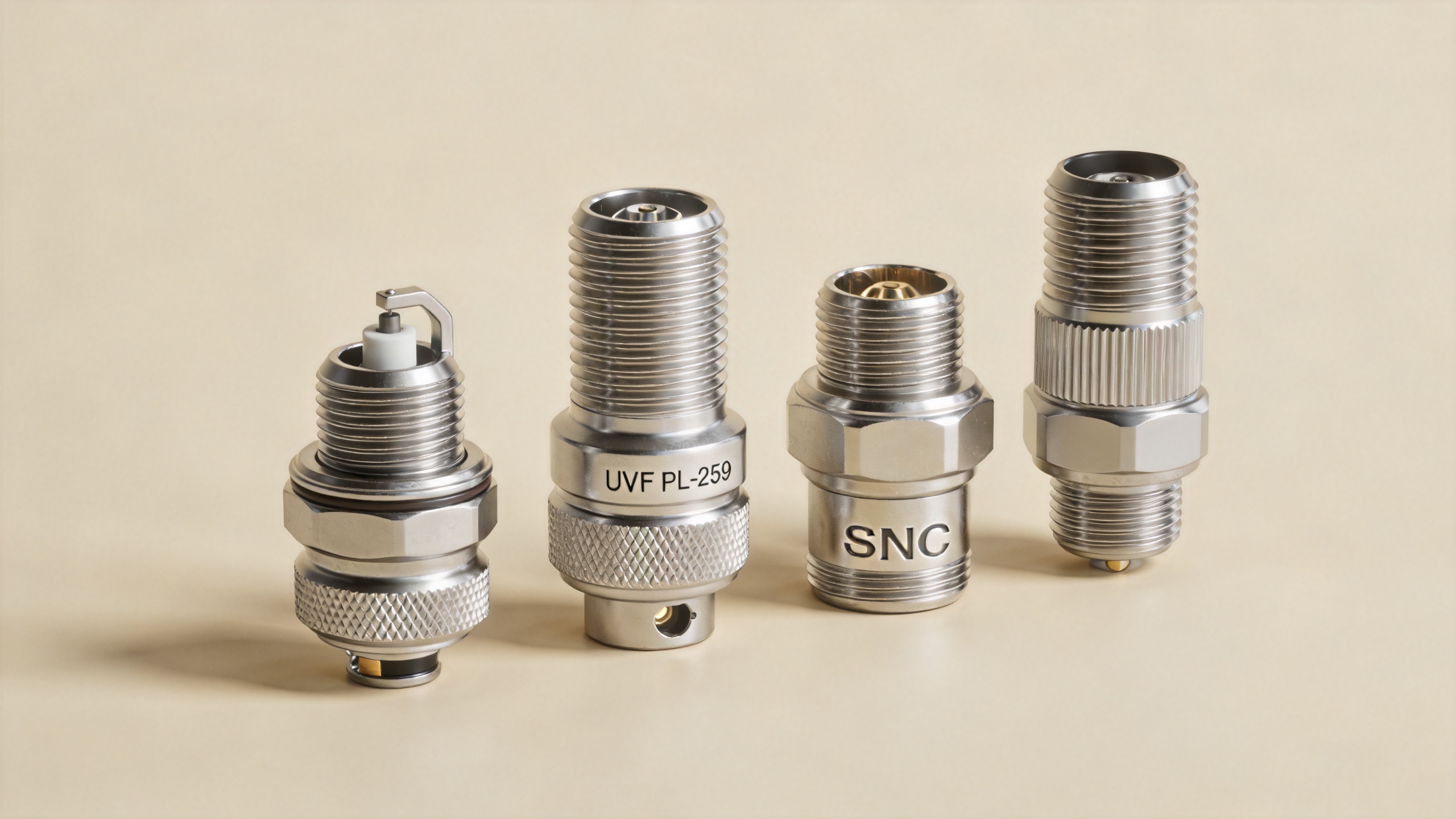

Csatlakozóösszehasonlítás: UHF vs. SMA, N-típusú, BNC és TNC
Az UHF és más csatlakozótípusok közötti választást elsősorban a frekvenciatartomány és a teljesítményterhelhetőség határozza meg. Íme a főbb csatlakozócsaládok összehasonlítása:
| Csatlakozó típusa | Tipikus frekvenciatartomány | Impedancia | Teljesítménykezelés | Elsődleges felhasználási területek |
|---|---|---|---|---|
| UHF (PL-259/SO-239) | DC–100 MHz (gyakorlati) | Nem állandó (≈50 Ω) | Magas (1 kW felett) | HF amatőr rádió, CB rádió, nagyteljesítményű alacsonyfrekvenciás adók |
| N-Típus | DC–11 GHz | 50 Ω vagy 75 Ω | Közepes-Magas | Bázisállomások, kültéri antennarendszerek, műszerek |
| BNC | DC–4 GHz | 50 Ω vagy 75 Ω | Közepes | Tesztelőberendezések, videó, biztonsági kamerák, alacsonyfrekvenciás rádiófrekvenciás (RF) eszközök |
| TNC | DC–11 GHz | 50 Ω | Közepes | Mobilkommunikáció, rezgésállóságot igénylő kültéri telepítések |
| SMA | DC–18 GHz | 50 Ω | Alacsony-Közepes | Mikrohullámú berendezések, vezeték nélküli modulok, tesztportok, kompakt rádiófrekvenciás (RF) szerelvények |
Ha a fő korlátozó tényező a teljesítménykezelés alacsony frekvencián (100 MHz alatt), akkor az UHF csatlakozó megbízható választás, amelyről jól dokumentált tapasztalatok állnak rendelkezésre. Ha a rendszer 100 MHz feletti frekvencián működik – legyen szó akár biztonsági kamerák hálózati hátteréről, akár ipari vezeték nélküli kommunikációról VHF és magasabb frekvencián –, akkor az N-típusú, BNC vagy TNC interfészek jobb, stabilabb jelminőséget biztosítanak. RG6 f összekötő elosztórendszeren keresztül, vagy ipari vezeték nélküli kommunikációról VHF és magasabb frekvencián –, akkor az N-típusú, BNC vagy TNC interfészek jobb, stabilabb jelminőséget biztosítanak.
Kezdetben úgy gondoltam, hogy ugyanaz a UHF csatlakozó-kiválasztási logika egyformán érvényes egy 30 MHz-es HF kapcsolatra és egy 450 MHz-es ipari figyelőrádióra. A valóságban azonban a VHF rendszeren megfigyelt magasabb VSWR-értékek közvetlenül a SO-239 ház impedancia-megszakításához vezethetők vissza – egy korlátozás, amelyet a UHF csatlakozó eredetileg nem volt tervezve kezelni.
Alkalmazási területek: Hol használják a UHF csatlakozókat
A UHF csatlakozó továbbra is a szabványos interfész több jól meghatározott alkalmazási területen:
- Amatőr- és CB-rádiók: A PL-259/SO-239 a de facto szabvány az HF adóvevőkön, a mobil CB rádiókon és a teljes méretű berendezéseken, amelyek a csatlakozó hatékony frekvencia-felső határa alatt működnek.
- Nagyteljesítményű adókimenetek: A menetes rögzítés és a nagyobb érintkező keresztmetszet alkalmas az erősítőkimenetekre, ahol a teljesítmény-elviselés fontosabb, mint a felső frekvenciák pontossága.
- Biztonsági és CCTV rendszerek: Az UHF-konnektorok megjelennek a régi koaxiális CCTV-infrastruktúrában használt gerincelosztó dobozokban, bár a kameraszintű interfészen gyakoribb a BNC.
- Ipari HF-távközlés: Az ipari automatizálásban, az SCADA-hálózatokban és a távfelügyeletben alkalmazott, 30 MHz alatti frekvencián működő rögzített frekvenciájú HF-rádiórendszerek jól kihasználhatják az UHF-konnektor teljesítménykezelési képességét és mechanikai strapabíróságát.
Beszerzési kiválasztási szempontok
Amikor UHF-konnektorokat vásárolnak B2B-szállítóktól, érdemes ellenőrizni az alábbi paramétereket a rendelés leadása előtt:
- Működési frekvencia: Győződjön meg arról, hogy a jelút legfeljebb 100 MHz-ig terjed, ahol az UHF-konnektor teljesítménye előrejelezhető. Ha a rendszer bármely része közel kerül ehhez a határfrekvenciához vagy azt meghaladja, érdemes újragondolni az interfész típusát.
- Impedancia-egyezés: Egy gyors VSWR-mérés a működési frekvenciatartomány felső végén elárulja, hogy a konnektor-minta megfelel-e a kapcsolati költségvetésének.
- Ház anyaga és felületkezelése: A nikkelezett cinkötvözet költséghatékony belső terekhez. Kültéri vagy korrodálódási kockázatnak kitett telepítések esetén ellenőrizze a bevonat minőségét, és fontolja meg a sárgaréz vagy ezüstbevonatos lehetőségeket.
- Fonalminőség: Az 5/8-24 UNEF menetnek simán, akadásmentesen kell illeszkednie. Alacsonyabb minőségű termékek esetében a menet pontatlansága rezgés hatására megszakított érintkezést okozhat – egy hibamód, amely általában a telepítés utáni hetekben jelentkezik, nem pedig azonnal a felszerelés időpontjában.
- Tanúsítvány: Európai piacokra vagy szabályozott környezetekbe történő telepítések esetén erősítse meg a CE-jelölés és az RoHS-megfelelőségi dokumentumok rendelkezésre állását a megrendelés leadása előtt.
A Worldpeak gyártja az UHF-BASIC-02 UHF (PL259) csatlakozó női típusát, egy 50 Ω-os, nikkelbevonatos cinkötvözetből készült SO-239-es csatlakozót CE tanúsítvánnyal és szabványos menettel. Nagyteljesítményű alkalmazásokhoz az RFX-Custom-02 Nagyteljesítményű RF csatlakozó (7/16 DIN női – N férfi) 2,5 GHz-en 3 kW-ig terhelhető. Olyan alkalmazásokhoz, amelyeknél az N-típusú csatlakozó magasabb frekvenciákon – akár 6 GHz-ig – szükséges, RF-N-75B Low-PIM N Connector megfelelő a kábeltévé-, DAS- és precíziós mérési feladatokhoz.
Felszerelés és jelvesztés megelőzése
Gyakorlatban a legtöbb UHF-csatlakozó felszerelésnél fellépő jelvesztés az összeszerelés minőségéből, nem magából a csatlakozóból ered. A túl alacsony nyomatékú összekapcsolás gyakori ok: a probléma gyakran nem azonnal jelentkezik, hanem hőciklus vagy rezgés után bukkan fel. Ekkor a hiba okának meghatározásához minden kapcsolatot át kell vizsgálni a láncban.
- Illessze a kábelcsökkentőt a kábel átmérőjéhez. A PL-259 csatlakozók RG-58 és RG-59 kábelekhez kaphatók csökkentővel; a helytelen csökkentő használata – vagy annak hiánya – mechanikai rést eredményez, amely időszakos érintkezést okoz.
- Ellenőrizze a központi tű forrasztási kapcsolatát a külső hüvely menetelése előtt. A központi tűn lévő hideg vagy hiányos forrasztási kapcsolat gyakori oka az időszakos RF-érintkezésnek.
- A telepítés után a VSWR-ellenőrzés az üzemelési frekvencián a legmegbízhatóbb módja annak, hogy megerősítsük a kapcsolat épségét. Ha egy állóhullám-minta jelenik meg, amely korábban nem volt jelen, akkor a kábel futásának ellenőrzése előtt kezdjük a csatlakozófelületeknél.
- Bármely kültéri UHF-csatlakozó esetében a vízálló szalag a befejezett csatlakozási ponton megakadályozza a nedvesség behatolását a kábel–csatlakozó interfészre – ott kezdődik leggyakrabban a korrózió okozta romlás.
Összefoglalás
Az UHF csatlakozó (PL-259/SO-239) jól bevált megoldás HF- és alacsonyfrekvenciás alkalmazásokhoz, ahol a teljesítménykezelés és a mechanikai megbízhatóság az elsődleges követelmény. Ha működési frekvenciája 100 MHz alatt marad, és az alkalmazás kompatibilis a szabványos menetes interfésszel, akkor ennek a csatlakozónak hosszú múltja van ezen felhasználási terület támogatásában. 100 MHz feletti frekvencián – vagy olyan esetekben, amikor a jelút mentén állandó 50 Ω impedanciát igényelnek – az N-típusú, BNC vagy TNC csatlakozók alkalmasabbak. Bármilyen interfész esetén a működési frekvencia, a ház anyaga, a menet minősége és a tanúsítási követelmények ellenőrzése a specifikáció véglegesítése előtt az egyetlen leghatékonyabb módja annak, hogy elkerüljük a telepítés után csak felszínre kerülő specifikációs eltéréseket.
