Ketika mula-mula bekerja dengan sistem RF, saya mengoptimumkan pemilihan penyambung berdasarkan julat frekuensi sahaja. Titik buta ialah variasi polariti: satu penghantaran penyambung BNC piawai tiba untuk sistem WiFi yang memerlukan antara muka polariti terbalik. Memahami semua jenis penyambung bnc sebelum menentukan spesifikasi mengelakkan ketidaksesuaian mahal itu.

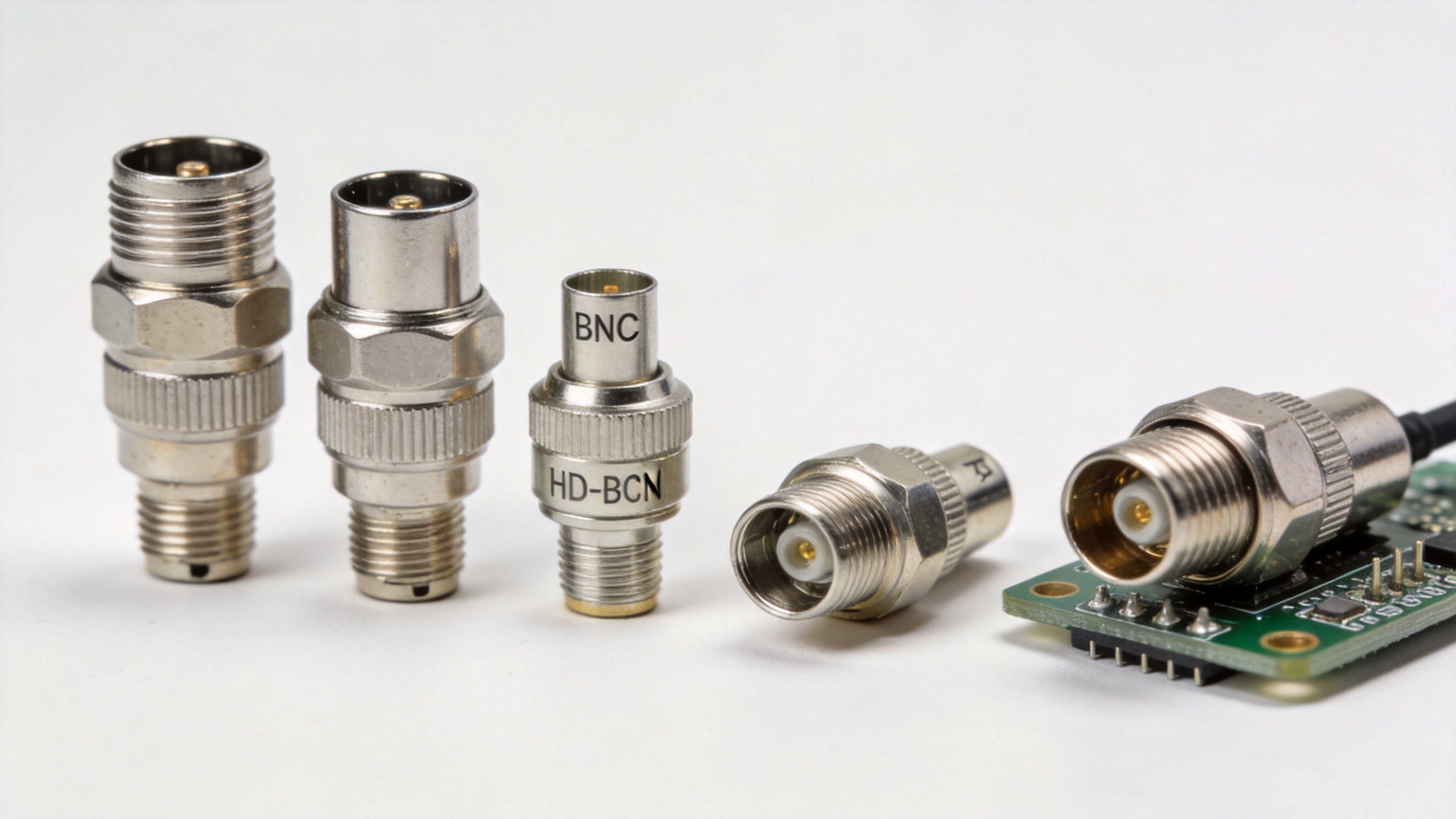

Penyambung BNC—yang pada asalnya direka pada tahun 1944—kekal sebagai salah satu keluarga penyambung RF yang paling meluas digunakan dalam komunikasi, penyiaran, automasi industri, elektronik tentera, dan peralatan ujian serta pengukuran. Penghubung bayonet lepas-cepat mereka, prestasi elektrik yang boleh dipercayai dari DC hingga 4 GHz, dan ketersediaan dalam pelbagai varian menjadikannya sesuai untuk julat aplikasi yang lebih luas daripada yang pada mulanya disedari kebanyakan jurutera. Panduan ini merangkumi prinsipal jenis penyambung bnc , perbezaan struktural mereka, parameter elektrik utama, dan persekitaran aplikasi di mana setiap varian merupakan pilihan yang tepat.

Standard BNC: Varian 50Ω dan 75Ω

Dua perbezaan asas dalam standard BNC ialah impedans: 50Ω dan 75Ω. Versi 50Ω ditentukan untuk kerja isyarat RF dan merupakan pilihan utama dalam komunikasi, peralatan ujian, dan sistem kawalan industri. Versi 75Ω dioptimumkan untuk penghantaran isyarat video, di mana ia sepadan dengan impedans ciri kabel siaran dan CCTV piawai.

Parameter elektrik lazim bagi standard BNC:

• Julat frekuensi: 50Ω dinilai dari DC hingga 4 GHz; 75Ω dinilai dari DC hingga 2 GHz
• Kadar Voltan: 500 V RMS maksimum berterusan; voltan tahan dielektrik maksimum 1500 VRMS
• Mekanisme penghubung: Penghubung bayonet suku-putaran
• Jenis kabel lazim: RG-58 (50Ω), RG-59/RG-6 (75Ω)

Sebelum beralih kepada jenis penyambung BNC yang lebih khusus, tanyakan pada diri sendiri: adakah aplikasi saya benar-benar di bawah 4 GHz dengan tahap voltan piawai? Jika ya, maka standard BNC biasanya merupakan pilihan paling murah dan paling mudah diperoleh.

BNC polariti terbalik (RP-BNC)

BNC atau RP-BNC polariti terbalik secara struktur sama dengan BNC standard kecuali satu perubahan yang disengajakan: jantina hubungan dalaman ditukar. Lelaki BNC standard mempunyai pin tengah; lelaki RP-BNC mempunyai soket tengah. Ini bermakna penyambung BNC dan RP-BNC standard secara fizikal tidak serasi, yang merupakan keseluruhan rancangan reka bentuk.

Penyambung RP-BNC wujud terutamanya untuk pematuhan peraturan. Bahagian 15 FCC dan peraturan serupa di pasaran lain memerlukan peralatan tanpa wayar pengguna termasuk banyak penghala WiFi dan titik akses WLAN untuk menggunakan antara muka bukan standard yang menghalang pengguna akhir daripada menyambungkan antena keuntungan yang lebih tinggi yang akan melanggar kebenaran peranti mereka. RP-BNC menyediakan ketidakcocokan yang disengajakan sambil mengekalkan dimensi luar BNC standard dan penyambungan bayonet.

Parameter utama untuk RP-BNC:

• Julat frekuensi: DC hingga 4 GHz (model standard); reka bentuk jangkauan yang dilanjutkan mencapai DC hingga 12 GHz
• Impedans: 50Ω
• Aplikasi Utama: IEEE 802.11 peralatan WLAN, penghala pengguna, titik akses
• Kesesuaian penghubungan: Hanya boleh dipasangkan dengan rakan RP-BNC; tidak akan dipasangkan dengan BNC piawai

Kelambatan integrasi yang boleh dielakkan, yang telah saya perhatikan lebih daripada sekali, melibatkan ketidakjelasan polariti penyambung. Pesanan pembelian yang menyebut "penyambung BNC" tanpa membezakan antara versi piawai dan versi berpolariti terbalik mengakibatkan pemasangan yang tidak sesuai tiba di tapak tanpa rakan penghubung yang sepadan. Menyatakan polariti secara eksplisit merupakan langkah yang telah lama dimasukkan oleh pasukan pembelian berpengalaman ke dalam templat RFQ penyambung RF mereka.

HD-BNC: BNC Berketumpatan Tinggi untuk Penyiaran dan Video

Pasaran Penyambung HD BNC (BNC berketumpatan tinggi) ialah varian mungil yang dibangunkan untuk menyokong aplikasi video berlebar jalur tinggi—khususnya rangkaian isyarat penyiaran HD-SDI, 3G-SDI, dan 12G-SDI. Ia menggunakan konsep kunci bayonet yang sama seperti BNC piawai tetapi dalam faktor bentuk yang lebih kecil, membolehkan ketumpatan panel yang lebih tinggi serta menyokong frekuensi yang lebih tinggi.

Parameter penyambung HD BNC:

• Impedans: 75Ω (dioptimumkan untuk video penyiaran)
• Julat frekuensi: DC hingga 6 GHz untuk HD-BNC piawai; model 12G-SDI dinilai sehingga 12 GHz
• Sokongan piawai: Mematuhi SMPTE untuk peralatan siaran profesional
• Aplikasi: Sistem kamera, pengalih produksi, infrastruktur penyiaran, transmisi video 4K dan 8K

Jika aplikasi anda melibatkan video siaran profesional atau sebarang rantaian isyarat SDI, penyambung BNC piawai mungkin berfungsi untuk HD-SDI (1.485 Gbps), tetapi akan mencapai hadnya dalam 3G-SDI dan tidak akan menyokong 12G-SDI secara boleh percaya. Menggunakan penyambung HD BNC yang dinilai sehingga 12 GHz pada kedudukan lebar jalur yang lebih tinggi ini melindungi integriti isyarat apabila infrastruktur video ditingkatkan.

Penyambung BNC Voltan Tinggi

Pasaran penyambung BNC voltan tinggi kategori ini menangani satu kekangan khusus penyambung BNC piawai: kadaran berterusan 500 V-nya. Penyambung BNC piawai biasanya diberi kadar maksimum berterusan 500 V RMS dan voltan tahan dielektrik 1500 V RMS—sesuai untuk kebanyakan aplikasi komunikasi dan ujian, tetapi tidak mencukupi untuk instrumen nuklear, peralatan fizik tenaga tinggi, penjana denyut, dan antara muka prob osiloskop tertentu di mana voltan secara rutin melebihi had-had tersebut.

Varian BNC voltan tinggi termasuk penyambung SHV (Safe High Voltage), yang menggunakan konfigurasi kenalan polariti terbalik untuk mengelakkan sambungan kepada sistem BNC piawai, serta reka bentuk lebih tahan lasak yang diberi kadar dari 1,000 V hingga 5,000 V. Secara umumnya, setiap peningkatan dalam kadaran voltan melibatkan peningkatan jarak dielektrik atau modifikasi geometri kenalan—maka dimensi meningkat seiring dengan voltan. Kadaran sebenar mesti disahkan terhadap lembaran data spesifik penyambung BNC voltan tinggi sebelum digunakan dalam aplikasi kritikal keselamatan.

Aplikasi BNC voltan tinggi yang lazim termasuk:

• Peralatan instrumentasi fizik nuklear dan zarah
• Sistem pengukuran denyut berkuasa tinggi
• Bekalan kuasa peralatan imej perubatan
• Probe osiloskop untuk elektronik kuasa industri

Penyambung BNC bersolder untuk aplikasi ketepatan dan PCB

Pasaran penyambung BNC bersolder ialah variasi penamatan, bukan variasi elektrik—ia merujuk kepada penyambung BNC yang direka untuk pemasangan pada PCB atau penamatan kabel melalui penyolderan, berbanding kaedah pelekat seperti crimp, mampatan, atau putar-masuk. Penyambung BNC bersolder biasanya digunakan dalam peralatan ujian ketepatan, instrumen makmal, dan elektronik tentera di mana integriti ikatan mekanikal tertinggi antara penyambung dan permukaan pemasangannya diperlukan.

Ciri utama penyambung BNC bersolder:

• Kaedah penamatan: Ditambahkan pada PCB atau pada konduktor kabel menggunakan proses pematerian terkawal
• Kelebihan mekanikal: Kekuatan tarikan tertinggi dan rintangan getaran tertinggi antara kaedah penghujung BNC apabila dipateri dengan betul
• Situasi Pemohonan: Tetapan ujian makmal, instrumen pengukuran ketepatan, hujung hadapan RF bersepadu pada PCB, elektronik tentera di mana kepatuhan kepada MIL-STD-348 diperlukan
• Toleransi dimensi: Penyambung BNC jenis pematerian ketepatan boleh dikeluarkan dengan toleransi dimensi yang lebih ketat berbanding jenis crimp komersial, menyokong rintangan sentuh yang lebih rendah dan lebih konsisten

Bagi aplikasi yang memerlukan kepatuhan kepada MIL-STD-348 dan toleransi dimensi yang ketat, penyambung BNC jenis pematerian biasanya dispesifikasikan bersama bahan badan gred ketepatan seperti keluli tahan karat.

Jenis Penyambung BNC: Perbandingan Rujukan Pantas

Memilih Jenis BNC yang Sesuai: Panduan Keputusan Aplikasi

Pilihan yang tepat daripada jenis penyambung bnc bergantung kepada persilangan keperluan frekuensi anda, piawaian impedans, persekitaran voltan, serta sekatan peraturan atau bentuk-faktor khusus aplikasi. Tiada satu jenis BNC yang optimum secara mutlak—pemilihan yang betul bergantung kepada jenis isyarat serta konteks persekitaran dan peraturan pemasangan anda.

• Jika aplikasi anda berada di bawah 4 GHz, laluan isyarat RF piawai (50Ω), dan tiada keperluan khas dari segi voltan atau kutub: bNC 50Ω piawai.
• Jika aplikasi anda melibatkan CCTV, HDTV, atau video siaran sub-3G-SDI: penyambung BNC 75Ω piawai atau BNC HD untuk video berlebar jalur lebih tinggi.
• Jika peranti anda merupakan produk WLAN/WiFi yang tertakluk kepada Seksyen 15 FCC atau sekatan antena setara: RP-BNC.
• Jika anda mereka bentuk untuk 12G-SDI, siaran 4K, atau infrastruktur pengeluaran Ultra-HD: Penyambung BNC HD yang diperkadangkan hingga 12 GHz.
• Jika persekitaran isyarat anda mengandungi voltan melebihi 500V: penyambung BNC bervoltan tinggi atau varian SHV yang sesuai dengan tahap voltan sebenar anda.
• Jika aplikasi anda adalah instrumen ujian ketepatan, hujung depan RF bersepadu PCB, atau platform elektronik ketenteraan yang memerlukan pematuhan MIL-STD-348: penyambung BNC pengimpalan dengan toleransi dimensi tahap ketepatan.

Untuk aplikasi tentera, ujian dan pengukuran, dan perolehan ketepatan di mana penyambung BNC pengimpal dengan toleransi dimensi terkawal dan pembinaan badan keluli tahan karat diperlukan, Penyambung BNC Ketepatan BNC-ULTRA100 menawarkan impedans 50Ω dengan toleransi dimensi ± 0.02 mm, pembinaan badan keluli tahan karat, dan pematuhan MIL-STD-348. Tahap kawalan dimensi ini mengurangkan kepelbagaian rintangan sentuhan di seluruh kitaran kawin dan menyokong keperluan penjejakan dokumentasi proses perolehan tentera dan yang dikawal selia.

Sesuai dengan kanan jenis penyambung bnc kepada impedans, frekuensi, voltan dan keperluan peraturan anda pada peringkat spesifikasi mengelakkan kelengahan di lapangan yang disebabkan oleh pemesanan varian yang salah.
