Kabla ta’ RF ta’ Frekwenza Għolja: Applikazzjonijiet ta’ mmWave u 5G
Għal radiu 5G, modulu ta' array iffażat, tester ta' produzzjoni, jew link ta' mikro-onnda, it- kabla RF ta’ alta frekwenza mhux biss konnessjoni bejn żewġ porti. Huwa pjut ċertu ta' trasmissjoni kontrollat li l-perdita tiegħu, l-istabbiltà tal-impedenza, is-sħana, it-tranżizzjonijiet tal-konnetturi u r-ruting jaffettwaw il-margine sistenti tas-sistema. Din id-diskussjoni tibda tkun iktar importanti bil-ma' li tis-salta tis-salib. F'5G FR2, li jseħħ minn 24,25 GHz sa 52,6 GHz, id-diskontinwiti ż-żgħar u l-attenuzzjoni li tista' tintbaddel tista' tibda tikkostitwixxi vincoli tad-disinn minn rather than dettajji ta' sfond.
Wara li nesporja komponenti ta' RF għal proġetti ta' telekomunikazzjoni, nibda l-iskelta bil-banda ta' operazzjoni u bil-path sħiħ tas-sinjal, mhux bil-prezz tal-kabla. Kabla assoċjata suċċessiva kabla RF ta’ alta frekwenza trid tifittxu l-bilanċ elettriku, ir-ruta mekkanika, l-espożizzjoni ambjentali u l-proċess ta' ispezzjoni. L-għan prattiku huwa li speċifikaw biss il-margine ta' prestazzjoni li l-applikazzjoni għandha bżonn u li kif kien il-interfaccja tappoġġjah.
Li jiffurmah iktar ħażin f'kabla ta' RF b'bassu frekwenza
Il-loss ta’ inserzjoni huwa oġġett tal-bużżett tas-sistema
Il-loss ta’ inserzjoni normalment jisqu b’mud ta’ frekwenza u tul. Dan huwa r-raġuni għaliex kabla RF ta’ alta frekwenza wieħed ikkunsidrat għal jumper ta’ banca qasir jista’ ma jkunx adegwat għal it-tul itwal bejn ir-radjju u l-antenna. Inkluż il-kabla, kull par ta’ kunnetturi miftuħa, l-adapteri, u kwalunkwe apparat protett jew ta’ bieb f’bużżett tal-link. Il-loss tal-kabla ippubblikata hija punt ta’ start. Hi aktar utli meta tintuża bħala referenza ta’ kundizzjonijiet kontrollati—għalkemm ir-rotta installata, l-istat tal-kunnetturi, u l-kwalità tal-assemblijiet jinfluwenzaw ukoll ir-riżultat finali.
Għal pittura ta’ kombiner RF ta’ potenza għolja, il-loss għandu konsegwenza ħadra: il-potenza dissipa tagħmel sħana. Ikkissu l-frekwenza li tinsab fit-tajjeb, il-kundizzjonijiet ta’ potenza kontinwa u ta’ kulminazzjoni, it-tul permess tal-kabla, u l-familja ta’ kunnetturi qabel ma tiffrankaw il-kustruzzjonijiet. Għalkemm il-għażla ta’ bassa loss ma tkunx bil-biżżejjed ta’ ħajja ta’ fleksibbiltà jew ir-raġu ta’ kurvatura, tista’ għalkemm issaħħa problema ta’ kamp ta’ prezz għoli.
L-impedenza u r-return loss jipproteġu l-integrità tas-sinjal
Il-biżżejn tas-sistemi tar-radjio-frekwenza jitużaw 50-ohm bħala ħaġa ta’ referenza għall-is-segnali, għalkemm il- kabla RF ta’ alta frekwenza , il-konnetturi, l-adapter u l-interfaccji ta’ ħolqien għandhom jiġu speċifikati bħala assimblija kompatibbli. Il-miżżata tikkawża riflessjonijiet li jidheru bħala degradazzjoni fir-return loss jew VSWR ogħla. Fil-frekwenzi mmWave, il-ġeometrija tal-konnetturi, id-diska ċerta tat-torq u r-rutta tal-kablu jispiċċaw l-istess attenzjoni bħas-semmija nominali tal-impedenza.
L-IEC 61196 hija referenza utli għall-bajjieda li jirrivedu l-biżżejn tal-ħtieġijiet u tat-testijiet għall-kabli koassjali. Dan ma jissostitwixxix l-ispesifikazzjoni tal-applikazzjoni. Ir-RFQ tiegħek għandu jiddeskrivi s-span tal-frekwenza, il-limitu meħud għar-return loss jew il-VSWR, il-perdita ta’ inserzjoni permessa, l-interfaccji u l-għan tal-konnetturi, u jekk id-data tat-test għandha tkun miżżuda ma’ kull assimblija mitluba.
Iż-żilzla hija speċifika għall-applikazzjoni, u mhux ċekkboss ġeneriku
It-taħżin jgħin li jżomm il-kampi barrani ħorja mis-seħħa ta’ riċeviment sensittiva u jiġġib il-ġbir mhux mixtieqa mis-seħħa ta’ trasmissjoni. Pereżempju, l-ingress tal-preamplifikatur RF jista’ jkun iktar sensittiv għall-organizzazzjoni u l-kwalità tat-taħżin minn ġumpur intern ittajjar u mqassur. B’dan il-kontrarju, seħħa ta’ trasmissjoni b’potenza għolja tista’ tippriorizza l-ħażina tal-potenza, il-biżżejjed tal-konduttur barra u l-interfaccji ta’ kunnetturi ħażini. Iddifinisci l-emittenti ħdejn, il-kundizzjonijiet tal-involuzz, is-separazzjoni tal-kabli u l-prattika tat-taħżin qabel ma ttieħed id-deċiżjoni kemm il-margine tat-taħżin meħtieġ.

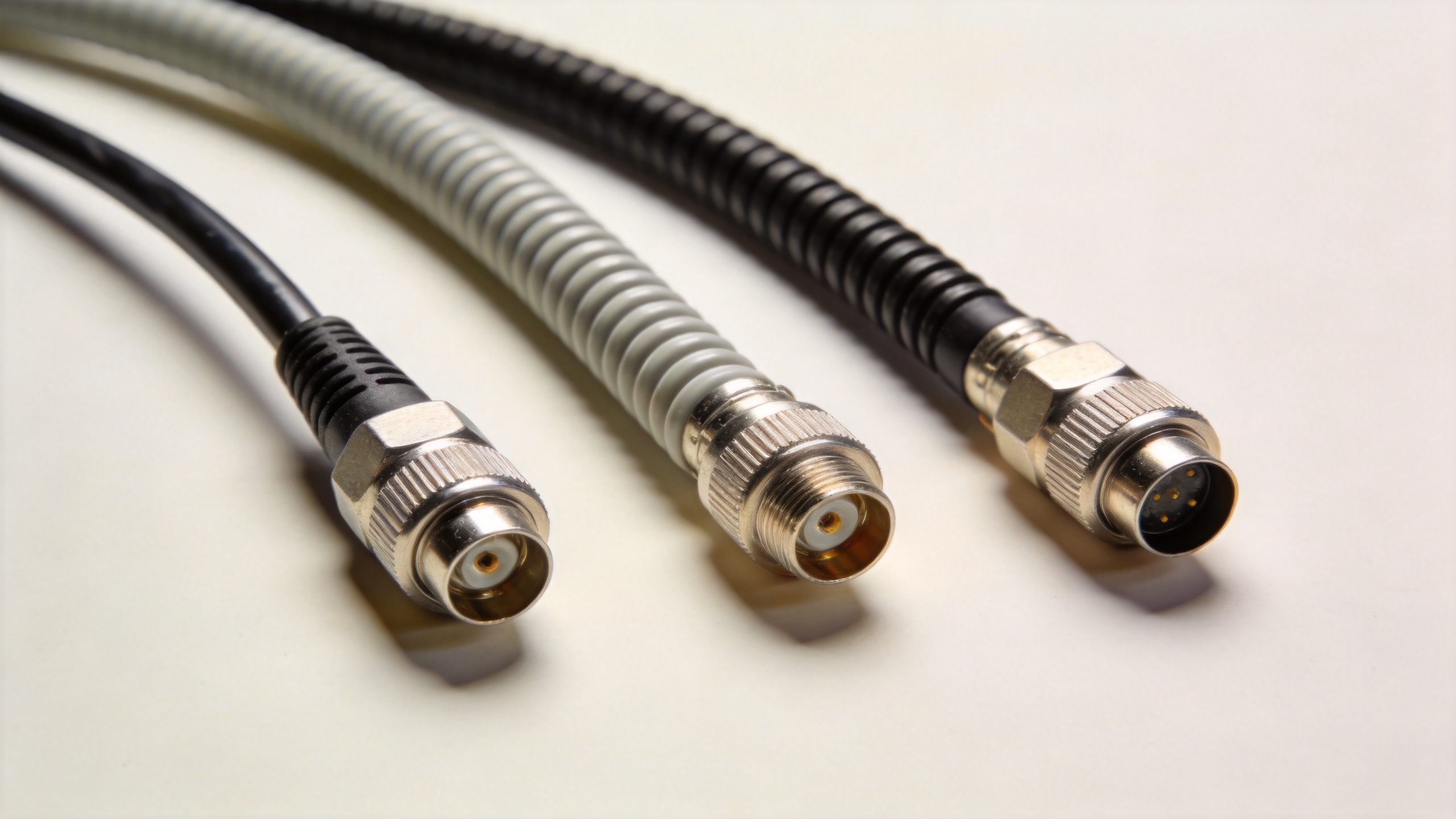

Kabli fleksibbli, semi-riġidi u riġidi: agħżel skont il-limitazzjonijiet tal-installazzjoni
| Forma tal-kablu | Fejn jinfit | L-avvantaggju prinċipali | Il-prinċipali kompromiss |
|---|---|---|---|
| Koassjali fleksibbli | Lupi tas-servizz, attrezzatura li tibdel il-post tagħmelha, sostituzzjoni fis-sit, bidliet ripetuti fir-rotta | Installazzjoni faċli u riraffinament | Obbligu ħajt li jinżel aktar ħosses bil-faqq ta’ perdita, it-taħżin u l-ħajja tal-bend fil-banda miżżda |
| Koassjali semi-riġidi | Involuzzi tal-instrumenti, arrijiet faza, trakki interni stabbli tal-mikrowavi | Forma kontrollata u ripetibilità elettrika qawwija | Jitilbux il-formazzjoni u l-pjanur tal-rajju tat-tortura b’għajn ta’ qalb |
| Feeder rigidi jew kurrugati | It-tul it-twal ta’ instalazzjonijiet barra jew infrastrutturi fissi | Id-durabbiltà mekkanika u l-potenzjal b’bassu ħsara għall-applikazzjoni miżmuma | Inqas adatt għall-rotta strett li jkun hemm bżonn ħafna ħelsien jew għall-bidla ħafna drabi |
M’hemm ebda sużzjoni universali kabla RF ta’ alta frekwenza jekk il-moviment ripetut, l-aċċess għall-manutenzjoni jew ir-rotta ħażina hija l-limitazzjoni ewlenija, allura l-kablu fleksibbli jista’ jkun il-għażla tajba. Jekk il-bistabilità tal-fażi u l-ġeometrija ripetibbli huma aktar importanti, allura il-kablu semi-rigidu jista’ jkun daħħal f’ikkunsiderazzjoni. Il-profil tal-kapaċitajiet attivi ta’ Worldpeak jelenka l-opzjonijiet semi-rigidi f’diżjain komuni ta’ 0.047, 0.086, 0.141, u 0.250 pulzier, b’verifika tal-it-tul elettriku disponibbli għall-assenblijiet sensittivi għall-fażi. Ikkonferma d-dimensjonijiet u l-limiti applikabbli fir-RFQ minflok tassumi li l-biżża’ ta’ kabli għandhom il-finestra tal-prestazzjoni l-istess.
Kablu li jilqu għall-bidla rf hija eżempju ieħor utli. Il-bidla tista' tkun posta f'fixture ta' test kompatt fejn l-asmblaj stabbli, qasir u b's-salib b's-salib tajjeb jista' jkun iktar importanti minn li jkun faċli li jinbiddel fil-post. Qabel ma tagħmel il-għażla, ipprova li tispiċċa lil hekk: is-seħħ il-asmblaj jinbiddel jew jinħassar ħafna drabi? Jekk il-weħda hi, il-ċiklu mekkaniċi ta' użu għandu jkun aktar importanti fid-deċiżjoni.
Kif l-applikazzjonijiet mmWave u 5G ibdilu l-ispeċifikazzjonijiet
An kabla RF ta’ alta frekwenza għall-bank ta' test tar-radjo 5G, netwerk ta' beamforming, jew modulu ta' antenna kompatt, għandhom jitqiesu bħala parti mid-disinn RF. Bil-frekwenzi għolli, l-adapteri zus, il-bendijiet ħadri, it-tranżizzjonijiet ħadri b'90° li mhumiex kontrollati sew, u l-mating inkonsistenti jistgħu jkollu impatt kbir fuq il-margni. It-tim tal-prokurament għandu jittalbu limiti elettriċi speċifiċi għall-frekwenza, u mhux biss deskrizzjoni ġenerali tal-familja tal-prodott.
Għall-installazzjoni ta’ kombinatur rf ta’ għoli potenza, ħareġ ukoll ir-rating tal-potenza bil-frekwenza attwali ta’ operazzjoni, il-kundizzjonijiet termiċi, ir-rekwiżiti tat-torq tal-konnetturi, u r-responsabbiltajiet għall-is-sejla ġewwa l-barran. Għall-path ta’ preamplifikatur rf, ifokaw fuq ir-rotta b’bassu ħsara, il-baġħa tas-sħiħ, u l-biljanċ tar-return-loss. Għall-path ta’ dettettur diodu rf jew ta’ miżura, iżda l-ripetibbiltà, il-ħarsien tal-konnetturi, u d-dokumentazzjoni li tappoġġja l-kalibrazzjoni jew l-ispezzjoni tal-bidu.
Assimbliji tal-kabli OEM: liema informazzjoni daħħal fil-RFQ
Fornitur kumpetenti jista’ jikkonverti kabla RF ta’ alta frekwenza ir-rekwiżit f’assimblija li tista’ tintbena meta l-RFQ fiha l-informazzjoni li hija importanti. Il-profil tal-kapaċitajiet ikkunfirmat ta’ Worldpeak jinkludi tulijiet li mhumiex standard, konfigurazzjonijiet mistiħa ta’ konnetturi, rekwiżiti speċifiċi għall-applikazzjoni għall-ġubba jew għall-konduktur barrani, u d-data tal-iskan tal-inserzjoni-loss u VSWR qabel is-sħana għall-assimbliji tal-kabli. Din hija kapaċitajiet li trid tibbaga u tkun ikkunfirmata għall-numru partikułari, u mhux speċifikazzjonijiet ġenerali għall-biżża ta’ kull prodott.
- Il-biża tal-frekwenza ħażina u l-biża tal-proġett li tista' tkun preveduta fil-futur
- L-impedenza tas-sistema u l-interfaccja tal-konnettur, il-biża, il-polarietà, u l-espektazzjonijiet tat-torq
- Il-massimu ħsara ta' inserzjoni, il-ħsara tar-ritorn jew ir-rekwiżit tal-VSWR, u l-format tat-test meħtieġ
- It-tolleranza tat-tul, ir-rekwiżit tal-maqqsa tal-fażi, u l-limiti tar-rotta jew tar-radjus tat-tibdil
- Il-kundizzjonijiet tal-potenza, it-temperatura, iż-żibrazzjoni, iż-żewġ, il-moistura, u l-protezzjoni
- Il-kwantità, il-biża għall-kampjuni, it-tikketta, it-trasferibbiltà, u r-rekwiżiti għall-ispezzjoni tal-bidu
Għal ħidma f’barra b’feeder fiss, il-CMS ikkunfirmat kabla tal-biżuta tal-ħaġar superflex b’diametru ta’ 1⁄2" - 50 Ohm jista' jinħares bħala kategorija ta' prodott b'dawn il-bidu. Is-sużibilità tagħmel għaddejja tiddependi mis-kriterji attuali tal-bajjar fir-frekwenza, fit-tul tal-bidu, fl-installażzjoni, u fil-kundizzjonijiet elettriċi ta' aċċettazzjoni.
Lista ta' kontrollo għall-biża B2B
- Definisci l-banda ta' operazzjoni u l-biljanċ tal-link qabel li tissellega kabla RF ta’ alta frekwenza .
- Agħżel il-konstruzzjoni fleksibbli, semi-rigid jew rigida mis-soltu u l-bidla tas-servizz—mhux biss mill-pressu.
- Speċifika l-biżaħ kollu tal-interfaccja ta’ 50 ohm, inklużi l-adapteri u l-għanijiet tal-konnetturi.
- Ikkoinċidi l-isħana u l-protezzjoni ambjentali mal-installazzjoni attwali.
- Ikkonċedil il-prova tal-inserzjoni tal-frekwenza appropriata u VSWR fejn il-prestazzjoni hija kritika.
- Għall-kombinatur RF ta’ potenza għolja, il-preamplifikatur RF jew il-bidu tal-djodu RF, iddokumenta l-limitu ta’ aċċettazzjoni speċifiku għall-applikazzjoni fir-RFQ.
B’sħiħ, ir-raġonevoli kabla RF ta’ alta frekwenza hija d-daħla li tħaddem il-margine tal-signali meħtieġ filwaqt li tifit fis-soltu, kondizzjonijiet tas-servizz u l-kontrolli tal-prokurament tas-sistema finali. RFQ disċiplinat u pjan tat-test speċifiku għall-frekwenza jagħmlu din il-għażla ħafna iktar malajt u aktar difendibbli.
