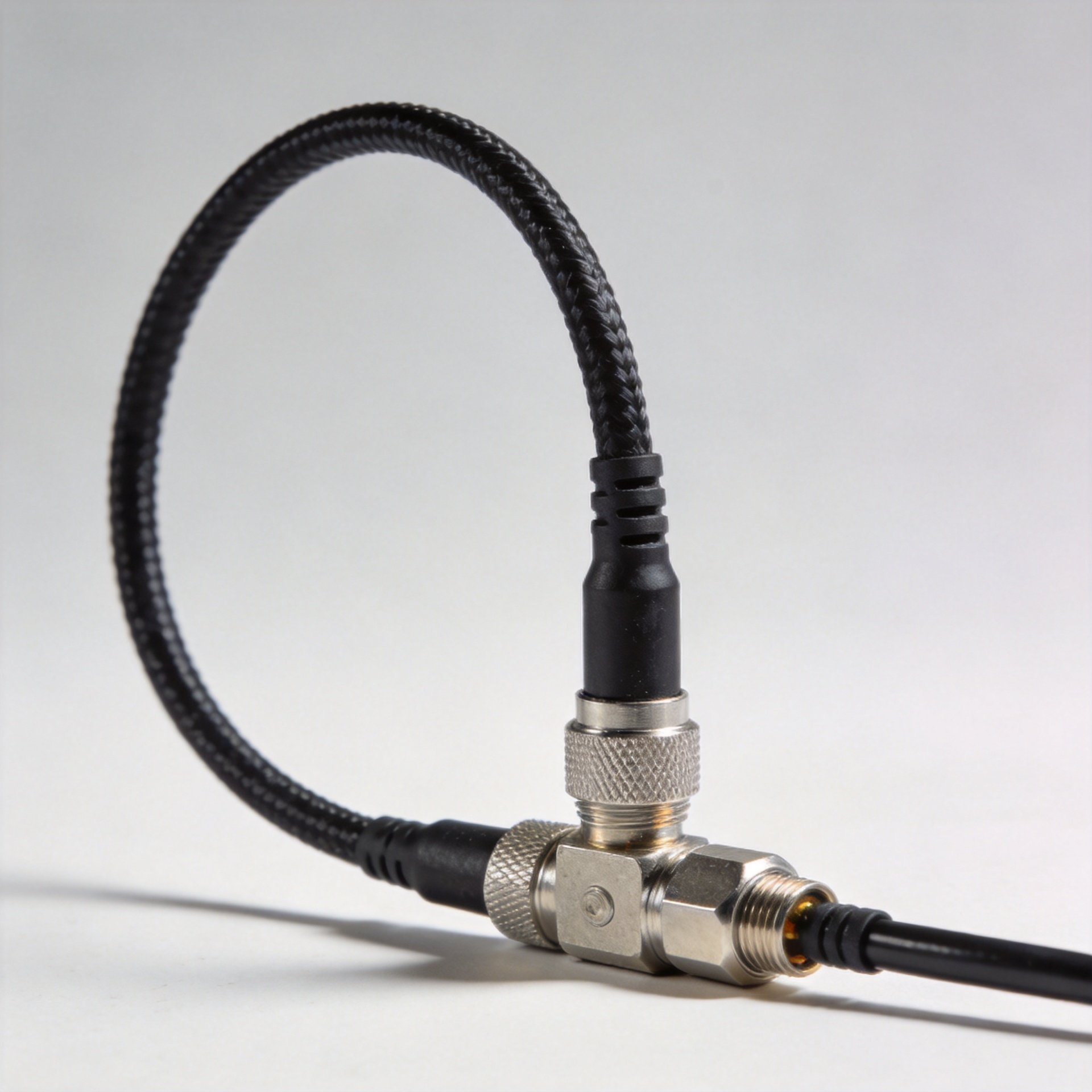

kabla mmWave RF: Soluzzjonijiet b’Baxxa Perdita Ċuħda ħdejn 40 GHz
Bifrequenzi li jibda mis-40 GHz 'il b'barra, it-tajjeb kabla rf mmwave ma jibda xejn iżda interkonnessione rutinjarja. Jisir parti mid-disinn rf: ftit millimetri oħra ta' diskontinwità, kurva mhux xierqa, jew data tal-biżaħ imquta bil-frekwenza sbagħa tista' tneħħi l-margine li kien jidher komfortevoli fuq diagramma ta' blokk. Għall-timijiet B2B, il-mistoqsija prattika mhix biss liema kabla rf mmwave għandu l-biżaħ ippubblikat inqas. Huwa liema assimblija tħaddan il-biżaħ, il-biżaħ tar-ritorn, il-biżaħ tas-silġ, il-protezzjoni, ir-rotta u l-biżaħ tal-akkwisizzjoni allinjati mal-installazzjoni reali.
Dan il-gwid jinkiteb minn prospettiva tas-sors. Ispjega mistoqsijiet tas-speċifikazzjoni li tim ta' inġinerija għandu jweġib qabel RFQ, imbagħad jitraddu f'lista ta' kontroll għall-biżaħ. Ir-riżultat huwa mod iktar relijuż biex jiġu paragurati kabla rf mmwave għall-biżaħ ta' attreżzi tat-test, muduli tar-radju kompatti, arrijiet ifażati, u ħbieb ta' frekwenza għolja fissi.
Ibda bil-biżaħ ta' tliet prestazzjonijiet
1. Il-biżaħ tal-inserzjoni bil-frekwenza għolja attwali
Il-biża hija dejjem inkrementali b’rispett għall-frekwenza. Il-biża tal-konduttur u dik tad-dijelittriku jżdammu b’dan li jzda l-frekwenza, għalkemm kabel li jista’ jkun aċċettabbli ħdejn ħames gigahertz jista’ jkun jikkonsuma tropp bilanċ tal-linja ħdejn jew fuq 40 GHz. Meta ttejja r-rivisti ta’ kabla rf mmwave , itlob id-dejta dwar l-attenuzzjoni jew il-biża tal-inserzjoni fit-tul tal-banda meħtieġa, minn ma tkunx biss valur wieħed ħdejn frekwenza baxxa. Speċifika wkoll it-tul tal-assimblija; figura per-metru hija utli, imma l-konnetturi, it-trasferimenti u t-tul finali tal-linja ddeterminaw il-biża tas-sistema.
Il-għażla tad-dijelittriku hija importanti għalkemm il-materjal insulur jistorej u jidisperdi l-enerġija RF. Il-materjali b’biża baxxa bħall-PTFE huma ħajjin ħdejn id-disinni ta’ kawli koassjali għal frekwenzi għolli, imma l-bajjieda għandhom biss itlobu mir-rispettiv fornitur ir-ranġa ta’ frekwenza applikabbli u d-dejta tat-test imseħħa għall- kabla rf mmwave finali. Is-sem ta’ materjal biss m’huwiex qualifikazzjoni għall-assimblija.
2. Kontinwità tal-impedenza u l-biża tar-ritorn
Il-biżuta ħafna ta’ sistema ta’ kabli ta’ mikrowavi hija bbiltu madwar 50 Ω. Il-punt importanti tal-proċurament hu li l-impedenza trid tibqa’ kontrollata permezz tat-tubu, it-taħlit tal-kunnetturi u kwalunkwe transizzjoni ta’ adattur. Nominally 50 Ω kabla rf mmwave tista’ għaddej tkun b’soltu ħażin jekk il-ġeometrija tat-taħlit jew il-preparazzjoni tat-tubu jinduċu diskontinwità. Ikkonsegwi d-data ta’ S-parametri jew il-bidla fir-ritorn / VSWR fit-tul tal-banda ta’ operazzjoni, u ddifini l-interfaces tal-kunnetturi u l-gender tagħmel b’mod unambigu fil-RFQ.
3. Iż-żilzi, istabbiltà mekkanika, u l-mexxa installata
Bifrekwenzi ta’ mmWave, il-konteniment elettromagnetiku u l-ġeometrija ripetibbli jgħmlu parti mis-stess diskussjoni. Il-konstruzzjoni tal-żilz tgħin li tlimita l-akkuplament mhux mixtieqa, filwaqt li r-raġu tat-tortura, ir-rilaxx tas-sforz u s-suport tal-kunnetturi jgħinu li tibqa’ l-ġeometrija tat-tubu stabbli wara l-installazzjoni. Għal kull kabla rf mmwave , it-tim għandu jimmappa l-mexxa qabel ma jselezzjona l-konstruzzjoni: kurża fissa diretta, mexxa ħajja bil-forma tal-każ, led ta’ test li jibdel il-pożizzjoni, jew passaġġ barrani għall-feeder – kull waħda minn dawn toħloq sett differenti ta’ kuntrolli.
Agħmel il-għażla tal-kostruzzjoni qabel tagħmel il-għażla tal-parti tal-katalogu
| Kostruzzjoni | Fejn jinfit | L-avvantaggju prinċipali | Attenzjoni tal-bajjurtur |
|---|---|---|---|
| Koassjali fleksibbli | Strumenti li jistgħu jiġu użati, settijiet tat-test, it-trajitt li jibda jibda jinħareġ jew li jinħareġ b’mod frekwenti | Konvenjenza fir-rutta u sostituzzjoni iżda faċili | Ikkonferma l-ħsara, il-bidla f’fażi taħt il-flexure, u r-rajjus minimu ta’ kurvatura għall-esatt kabla rf mmwave . |
| Koassjali semi-riġidi | It-trajitt intern ifiss, moduli ta’ preċiżjoni, it-trajitt imfassla jew sensittivi għall-fażi | Ġeometrija iffurmata stabbli u potenzjal għoli għall-istabbiltà tal-fażi | Ikkonferma l-metodu ta’ formazzjoni, il-biżża tad-dijametru tal-konduttur barrani, it-tolleranza tat-tul elettriku, u l-proċess tat-terminazzjoni tal-konnettur. |
| Kostruzzjoni rigida jew bil-modu tal-linja ħażina | Trasmissjonijiet fiksi b’bassu ħsara u mekkanikament protetti għall-biżża | Kontroll eċċellenti tal-ġeometrija fejn ir-rotta tpermetti | Pjanifikazzjoni tal-interfaċċi u tas-sekwenza tal-installażjoni ħalli b’ħafna ħaġa; dan ma jikkostituxxux sostitut għall-biżża li tista’ titwettq. |
M’hemm ebda wieħed biss kabla rf mmwave jissodisfa kull installażjoni. L-assenbil ta’ biżża fleksibbli jista’ jkun il-għażla ħelwa fejn it-teknIċi jridu jiwettqu d-disconnessioni tal-attrezzatura spiss. L-assenbil semi-rigidu jista’ jkun il-għażla aħjar għal rotta fissa qasira fejn il-ripetibbiltà tal-fażi hija importanti. Għal trasmissjoni permanenti, kostruzzjoni iktar rigida tista’ tsemplifika l-kontroll tar-rotta fiżika. It-trattament tal-fleksibbiltà bħala rikwiżit tas-sistema, mhux featura libera: spiss tibdel il-bilanċ bejn l-ħsara, il-protezzjoni u l-bistabilità.
Agħmel il-maqqsa tal-kablu mal-applikazzjoni, mhux biss mal-frekwenza
F’laboratorju jew f’fixture tat-test ta’ produzzjoni, wieħed kabla rf mmwave tista’ tintużat b’mod rikorrenti u tista’ tintużat b’mod rikorrenti. Speċifikaw it-taħdit tal-istess ħaġa, ir-raġu ta’ kurriment, il-proċedura tat-torq u jekk il-biżanza tas-sistema matul il-moviment taffettwa l-biżanza. F’modulu kompatt ta’ raġu jew radar, it-tul tal-kabla, ir-rotta mifformata u l-it-tul elettriku rikurrenti jistgħu jkunu iktar importanti minn li jkunu b’soltu fil-post. Għall-ħidma bil-antenna jew bil-beni infrastrutturali, l-espożizzjoni għall-ħajja, is-sewwa tal-konnetturi, is-support u d-dokumentazzjoni isiru parti mis-selezzjoni.
It-taħdit istess tapplica meta l-kabla tgħaqqad il-blokki RF ġewwa. kabla rf mmwave ġewwa ħdejn diviżur RF għandu jiġi valutat bħala parti mis-silta s-sħiħa tas-sinjal, inkluż in-numru tal-konnetturi u l-kapaċità li jwettqu l-potenza. It-toroq li jġib il-biżanza jew il-funzjonijiet tas-swiċċjar assoċjati ma’ diwd RF għadu jmeħtu separazzjoni ċara bejn il-biżanzi DC/kontroll u s-speċifikazzjoni tal-interkonnessioni RF ta’ frekwenza għolja. Jekk is-sistema tużah rF għall-fibra it-trasport, iddefinixxi b’mod preċiż il-limitu tal-interfaccja elettrika b’tali mod li l-assemblaj tal-kablu jinkludi l-segment tar-RF minflok jitqies bħala kablu ġeneriku ta’ konnessjoni.
Liema oġġetti għandek titlob mis-suppliement tal-assemblaj tal-kabli tal-OEM
RFQ utli għal kabla rf mmwave għamel iktar minn li jsemmi famija ta’ konnetturi. Inkluż il-banda tal-frekwenza, ir-rekwiżit ta’ 50 Ω, it-tolleranza tat-tul, il-perdita ta’ inserzjoni permessa, il-perdita tar-ritorn jew il-valur tar-Rapport ta’ Mewża tal-Isptat (VSWR), il-livell tal-potenza, il-medda tat-temperatura, id-drawings tar-ruta, ir-restrizzjoni tar-rajjun tal-bend, l-orjentazzjoni tal-konnetturi, u kwalunkwe rekwiżit għall-mexxej tas-fażi. Ispiss jekk is-suppliement jista’ jipprovdil-ik data tal-perdita ta’ inserzjoni u tal-perdita tar-ritorn għall-assemblaj finali, għalkemm din id-data hija aktar prattika minn affermazzjoni ġenerika dwar il-materjal.
Il-kapaċitajiet ta’ Worldpeak immaġinati bil-CMS jinkludu assemblajji personalizzati ta’ kabli b’tuli mhux standard u b’konfigurazzjonijiet mistiħa ta’ konnetturi, plu l-kapaċità tat-test elettriku qabel il-ħarġa għall-assemblajji ta’ kabli. Għall-diskussjonijiet tas-sors, l-entrati tal-katalogu Worldpeak SS402 Pre-Terminated Cable Assembly u kabla tal-biżuta tal-ħaġar superflex b’diametru ta’ 1⁄2" - 50 Ohm tista' tgħin li tibda diskussjoni dwar il-prodott. Titlu tal-katalogu waħda mhux suffiċjenti biex tikkonferma l-adattabilità fuq 40 GHz, għalkemm il-bajjijin għandhom jieħdu richjesta ta' kwalifikazzjoni speċifika għall-frekwenza qabel ma jassignew lil iżda prodott għal kabla rf mmwave applicazzjoni.
Checklist għall-għażla ta' kabli RF mmWave
- Definisci l-banda: Sta' il-frekwenza massima ta' operazzjoni u l-margine meħtieġ għall- kabla rf mmwave .
- Istabbilixxi l-bużżiet ta' ħsara: Awwan il-bużżiet ta' ħsara tal-kablu, tal-kunnettur u tat-tranżizzjoni minn dak li jittieħed bħala valur ġeneriku ta' attenwazzjoni.
- Kontrolla l-maqqus: Speċifika l-impedenza ta' 50 Ω u oħroġ evidenza ta' return-loss jew ta' VSWR madwar il-banda.
- Agħżel il-kustruzzjoni: Iddediża jekk il- kabla rf mmwave trid li jkun ħeles, jiġu ffurmati darba biss, jew jibqgħu f'pożizzjoni fissa għalkulma.
- Iġġib il-biżijiet mekkaniċi: Inkludi t-tip ta' konnettur, iż-żewġ seksijiet, l-orjentazzjoni, it-torq, ir-raġu ta' kurvatura, ir-rilaxx tas-sforz, u l-mexxa tal-kabla.
- Iktub il-prova ta' aċċettazzjoni: Iddefinixxi l-format tat-test, is-sweeps tal-frekwenza, it-trasferibilità serjali jew bil-baċki, u l-limiti ta' aċċetta/irrifjut.
- Iċċekkja l-mexxa tal-integrazzjoni: Irrevedi l-borduri, iż-żwiżzi, l-adapteri, u l-limiti bejn ir-RF u l-fibra bħala ċaħda waħda ta' interkonnessioni.
Agħmel id-deċiżjoni b'rekwiżiti li jistgħu jiġu ttestjati
Id-dritt kabla rf mmwave huwa mgħażel billi ttrasformi rekwiżitu ta' alta frekwenza f'kriterji ta' aċċettazzjoni li jistgħu jiġu verifikati. Ibda bil-loss u l-impedanza, imbagħad żid l-ambjent mekkaniċi, l-interfaccji tal-konnetturi, u l-biżijiet tad-dokumentazzjoni. Il-kustruzzjoni b'bassu loss hija utli biss meta tista' tintallga mingħajr ma tkisser il-ġeometrija li wettqet ir-riżultat tat-test tagħmel. Għall-programmi OEM u l-akkwizizzjonijiet li jirrepetu, agħmel it-tiftix fuq id-disinn, ir-rekord tal-ispezzjoni, u l-ambitu tat-test elettriku qabel il-lanċu; dan jagħmel kull ordni sussegwenti iżda faċli biex tinqabbel u tiġi approvata. kabla rf mmwave ordni iżda faċli biex tinqabbel u tiġi approvata.
