Guida għall-Adattur RF: 7 Tipi

L-ikkonnessjoni ta’ tnejn minn il-biżi tal-kowassjal bil-fil jinvolvi ħafna iktar minn li ssib il-konnessjonijiet fiżiċi li jidderbaw b’sħiħ ma’ xulxin. L-adapter tar-RF jifforma pont essenzjali bejn differenti interfaċċi mekkaniki, bande ta’ frekwenza u livelli ta’ potenza. Il-għażla tat-taħdita sbagħta tissuġġerixxi l-issaħħa tal-inserzjoni, il-miżmum tal-impedenza jew il-fallimenti improvviżi tal-oqsma.

Jekk it-tim tal-inġinerija għandu bżonn 7 16 din marru għall-adapter tan-nisa għall-feeders tal-broadcast b’potenza għolja jew n marru għall-adapter tas-SMA nisa għall-prova kompatta tar-radju, il-seguiment ta’ proċess ta’ għażla sistematiku jikpegħu l-integrità tas-sinjal fit-tul u l-istruttura faċli tal-attrezzatura.

Mappar il-Familji tal-Interfaċċi u l-Konfigurazzjonijiet tal-Ġeneru

Il-konnetturi tar-RF huma bbnużi madwar standards mekkaniki speċifiċi u parametri tal-impedenza. Jekk jogħbok, ma tkunx taħdem suppożizzjoni li tnejn mis-seriji differenti tal-interfaċċi jisharuhu l-istess limiti tal-prestazzjoni biss għalkemm it-tnejn ikollhom durna esterna għall-konnessjoni.

Qabel li tissuwi richjesta ta' hardware, mappa l-biżżejjed eżatt tal-konnetturi u l-biżżejjed tal-gender preżenti fuq it-tnejn naħat tat-taqsima:

• Interfaccji mis-Surġu għall-Radjio : L-attrezzatura ta' użu ħażin ċaħda ġeneralment tittrasforma minn portijiet ta' surġu kbir 7/16 DIN għal portijiet N-tip medji bl-użu ta' 7 16 din marru għall-adapter tan-nisa .

• Interfaccji mir-Radjio għall-Istrumenti tat-Tess : It-trasformazzjoni minn attrezzatura ta' radjio N-tip medja għal portijiet ta' tess SMA delikati ġeneralment teħtieġ adattur n femminili għal sma maskili jew b' adattur sma femminili għal n maskili .

• Allinjament tal-Gender : Ivvérifika l-konfigurazzjonijiet tal-pin minflok tiddeċiedi biss bil-forma tal-logħba. Logħba ta' plug ġeneralment ikollha filett intern, filwaqt li logħba ta' jack ikollha filett estern.

Irrifriżżi ħajt il-maqluba tal-inġinerija kontra l-portijiet tal-attrezzatura dejjem, minflok tkun ibbażata fuq il-qosor verbali informali matul il-proċura.

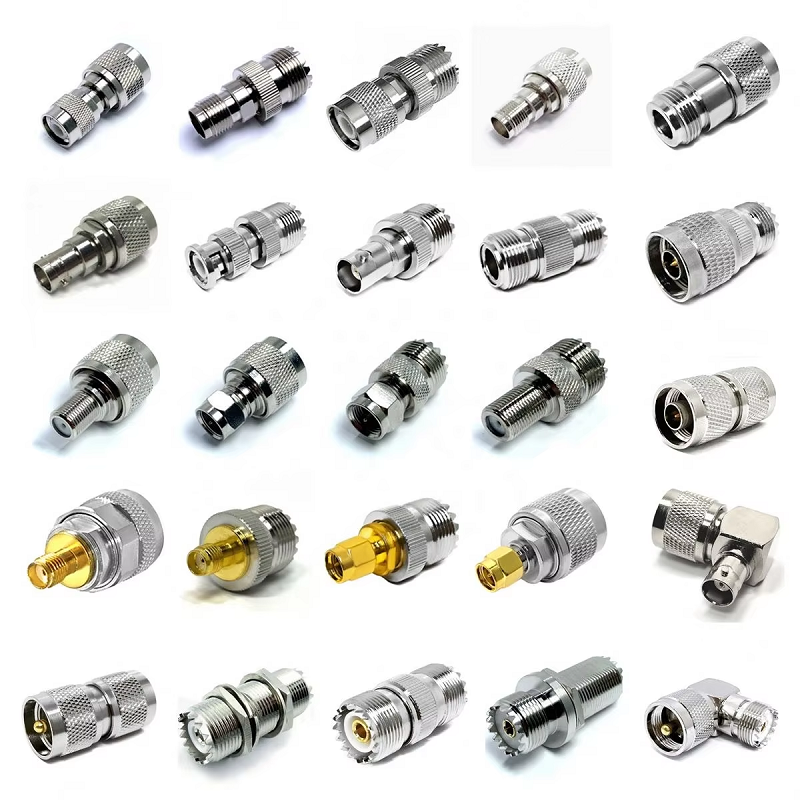

Kategoriji ewlenin ta’ adatturji ta’ RF biex jiġu paragurati

Adatturji għall-bidla tal-interfaccja

Għall-bidla bejn is-seriji, l-adatturji jiwasslu familji differenti ta’ kunnetturi. Komponenti bħal 7 16 din marru għall-adapter tan-nisa jew b' n marru għall-adapter tas-SMA nisa jappartenu għall-grupp ewlieni ta’ dawn. Minħabba li dawn il-partijiet tal-ħad-dar jiwasslu diametri differenti tas-silġ u d-daqs tat-tajjara, l-inġinieri irridu jivverifikaw ir-ratings tal-frekwenza tul il-mogħdija s-soltu tal-issegna qabel ma jintużaw.

Adatturji għall-bidla tas-sess

Il-bidliet tas-sess fis-seriji stess is-solvu l-problemi ta’ inkompatibbiltà bejn il-plug u l-plug jew bejn il-jack u l-jack mingħajr li jinbidlu s-seriji ta’ kunnetturi. Għalkemm il-bidliet tas-sess is-solvu problemi ħafifa ta’ installazzjoni fil-qasam, it-taħżin ta’ ħafna adatturji fl-imkien stess iżda jzid il-loss totali ta’ inserzjoni u jwassal għall-introduzzjoni ta’ aktar punti mekkaniċi b’soltu fil-linja tal-issegna.

Il-pass-throughs għall-bulkhead u l-montaġġ fuq il-panelli

L-adapteri għall-montaġġ fuq il-panel jikkaratterizzawu b’surfa pjan ta’ montaġġ, b’bultijiet li jiffissaw, u b’sigillati għall-ħadra biex jaqsu s-sinjali RF permezz tal-biżzi tal-inklużjoni b’sigurtà. Adapter inline standard li jinżel liberament qatt ma għandu jibdel jack għall-montaġġ fuq il-panel id-dedikat għalkemm ma jistax jissemma l-isforzi strutturali tal-kabla jew iżda l-isigillati ambjentali b’rating IP.

Konfigurazzjonijiet bil-Żewġ Ħitan

L-adapteri bil-żewġ ħitan isolvew il-problemi tar-raġu ta’ kurvatura stretta ħdejn ir-rakki ħafna ħdejn l-eżekuzzjoni, l-inkeżzjonijiet tal-antenna, u l-panelli tal-vejkoli. Madankollu, il-bend interni bil-żewġ ħitan joħloqu bidliet minimi fil-impedenza f’frekwenzi għolja. Irrevvista dejjem is-speċifikazzjonijiet tal-inserzjoni tal-loss u r-return loss għall-modell esatt bil-żewġ ħitan minflok tassumi li l-valuri tal-adapteri strett applikaw.

Adapteri b’bassu PIM u ta’ klassi preċiża

Il-bisogn ta' adattur bil-bassa Intermodulazzjoni Passiva (PIM) huwa meħtieġ għal siti ċellulari b'ħafna karrieri u torrijiet ta' trasmissjoni b'potenza għolja fejn id-disturzzjoni li mhix lineari tiffurza s-sensittività tar-riċevitur. Ambjenti ta' laboratorju tat-test jiddependu wkoll fuq adatturi ta' preżizzjoni b'toleranzi strettissimi tad-dimensjonijiet biex iżda mmexxu l-accuratezza tal-miżuri f'ċikli ripetuti ta' konnessjoni.

Iżda Ruggedized u l-Iżda b'Potenza Għolja

L-installazzjonijiet barra mis-seħħa jitlobu plating ħażin, O-rings resistenti għall-aħwa u toleranzi wiesiżi tat-temperatura. Il-linja RF b'potenza għolja trid tużi iżda speċjalizzati li huma mmexxija speċifikament għal livelli kontinwi għoljin ta' potenza u għal bieži ta' protezzjoni kontra l-ġewwien.

Adatturi għall-Bank tat-Test u għall-Laboratorju

Il-laboratorji jispożu l-iżda RF għal ħut hundred ta' ċikli ta' konnessjoni. L-użu ta' adatturi dedikati bħala "salvaturi" jipproteġi l-portijiet eżpensivi tan-analizzatur mis-silġ, b'tali mod li l-isettijiet tat-test isiru reliabbli għal kampanji estiżi ta' miżuri.

Kriterji Bbażi ta' Għażla Qabel il-Biża

Għall-iskelta tal-komponent ta’ interkonnessioni ideali, trid tivvaluta diversi fatturi tekniki ewlenin ħut minn id-dimensjonijiet fiżiċi:

• Mact ta’ Frekwenza : Ikkonferma li l-adapter is-supporta l-biżża kollha ta’ frekwenza ta’ funzjonament tas-sistema. Adapter li jkun irratifikat għal DC sa 3 GHz se jwassal għal degradazzjoni tal-prestazzjoni jekk jintużat fil-biżża ta’ segnali ta’ Wi-Fi jew ta’ ċelluli li hija 6 GHz.

• Konsistenza tal-Impedanza : Il-biżża tas-sistemi ta’ komunikazzjoni wiriessi u RF topera fuq 50 Ohm. Jekk tintużar part ta’ trasmissjoni b’impedanza ta’ 75 Ohm f’linja ta’ 50 Ohm, dan joħloq riflessjoni tas-segnali u jdehhar l-effiċjenza totali tas-sistema.

• Torq Meċkaniku u Allinjament : Allinja ħajt iċ-ċentru b’mud mill-biżża qabel ma ttajjar il-buttuni tal-kupplinġ. L-użu ta’ torq wrench kalibrat jippreveni t-taħżin eċċessiv, li jwassal għall-iffurmar tal-ħajt ta’ ċentru imferru bil-żejjed u għall-iktar ta’ dielettriku intern.

Prattiki ħażiṇi ħajjin biex jiżdied il-ħajja tas-servizz

Biex tiżda l-affidabbiltà tal-konnessjonijiet RF, trid tkun ħazin fil-prattiki operattivi ħduring l-installazzjoni u l-iservizz rutinarju:

• Ispettur tal-Fil : Iżda rregolarment il-filij tal-biżżell għall-ħżuna ta’ ħażin metalliku, dejsem jew umdità. Ħaċ-ħażin b’swabbs li ma jwettixxu x-xejn u b’ħażin elettroniku approvati għall-kuntatti.

• It-Trażżan Ħażin Ħażin : Żda l-biżżell bil-bidla b’wrench ħażin fil-post ment li tisir it-taħżin tan-nut tal-biżżell b’wrench oħra li tiffranka l-iskala. Dan jippreveni li tittwistja l-kablu koassjali attakkat.

• Id-Disconnession Kontrollata : Aqquż il-bidliet RF attivi qabel ma tiffigura l-linja tas-sinjal attiva biex tiżda l-possibilità ta’ arki perikolużi u ta’ pitting fit-tajjeb.

It-Taħżin tal-Fornitur tal-RF b’Ħaġar tal-Industrija

Il-provvista ta’ ħaġar ta’ frekwenza għolja tirrichiedi li toħroġ ma’ partners tal-manifattura li jgħmlu l-ħaġar b’preċiżjoni u li joffru skeduli ta’ distribuzzjoni globali affidabbli. It-tolleranzi inkożistenti tat-tajjeb jew il-plating superficjali ħażin jirriżultaw f’fallimenti fil-qasam li jikkostaw ħin u jikkumpromissu l-ħajja tal-biżness.

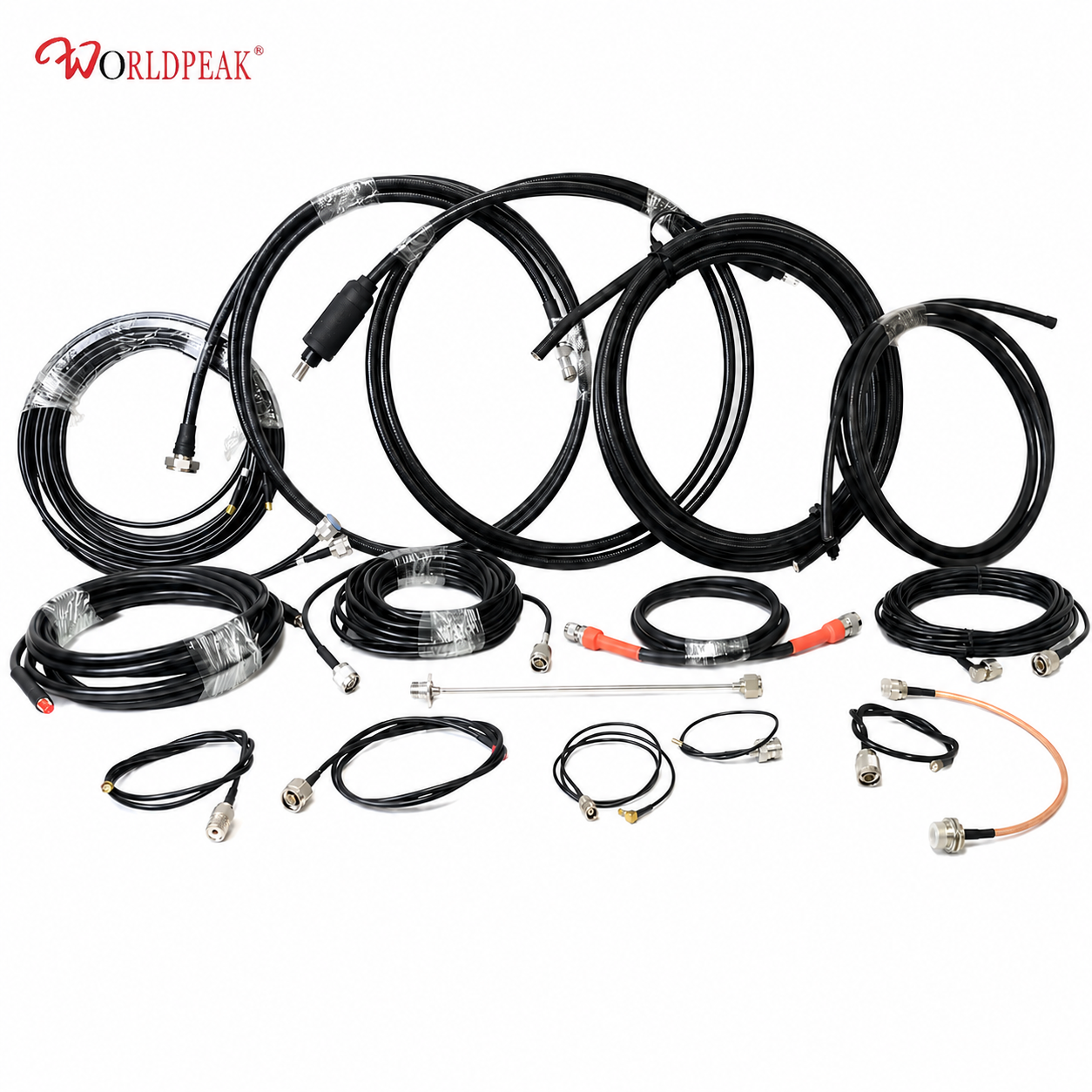

Worldpeak jipprovdi konnetturi RF inġinieri, adatturi koassjali u assimbliji ta' kabli personalizzati biex is-soppurtu tal-infrastruttura wirless, it-telemetrijaindustrijali u l-applikazzjonijiet tal-broadcast b'dawl il-belt. B’linji ta’ produzzjoni awtomatizzi avvanzati u b’protokollijiet strikti ta’ kontroll tal-kwalità, Worldpeak jipprovdi apparati ta’ interkonnessioni reliżzjonabbli li jilħqu l-istandards ta’ prestazzjoni strikti.

Jekk il-biżness attwali tiegħek jitlob is-spedizzjoni ta’ quantitajiet kbir ta’ 7 16 din marru għall-adapter tan-nisa , speċjalizzati adattur sma femminili għal n maskili b’stock jew konfigurazzjonijiet personalizzati għall-montaġġ fuq il-pannelli, Worldpeak toffri soluzzjonijiet kompleti tas-supply chain iddisinjati biex iżżidu l-proġetti tekniki ħajjin skont il-kaledarju.

Mistoqsijiet Mħallsa Spiss

X’inhu l-bażi tal-differenza bejn il-konnetturi 7/16 DIN u N-type?

L-interfaccja 7/16 DIN għandha kaxxa filettata ikbar iddisinjata biex tippreserva l-potenza għolja u ttejjeb il-prestazzjoni PIM fuq il-feeders tal-bażi tal-istazzjonijiet ċellulari. Il-konnetturi N-type huma iżżel, ħafna versatili u wżati ħafna f’radios ta’ medja potenza, apparati Wi-Fi u strumenti tat-test.

Għala jseħħu l-perditi tas-sinjal meta jintużaw adatturi?

Kull konezzjoni mekkanika toħloq discontinuità ħafifa fil-linja ta’ trasmissjoni koassjali. It-tibdil bejn il-pinijiet, il-limiti tad-dielettriku u r-resistenza tal-kontatt jikkontribuisku għalkemm b’attenuzzjoni ħafifa tas-sinjal, li normalment tkun bejn 0.1 dB u 0.3 dB per transizzjoni ta’ interfaċċa.

Kif nagħmel l-għażla bejn adattur SMA u adattur N-tip?

Agħmel l-għażla tal-adattur direttament skont l-interfaċċa tal-ħardware u l-bżonnijiet tal-frekwenza. Il-portijiet N-tip jistgħu jwettqu potenza ogħla u joffru sigill it-tajjeb għall-użu barra, filwaqt li l-konnekturi SMA huma adatti għall-layouts interni kompatti tal-bord, il-biżnissa tal-idejn u l-biżnissa tal-ittestjar fuq il-bank.
