N-mannelijke connector: schroefmoment en specificaties
In microgolf- en rf-toepassingen wordt vaak een n Mannelijke aansluiting gekozen omdat de schroefdraadkoppeling meer mechanische stabiliteit biedt dan een snellaansluitinterface. Dat voordeel is alleen nuttig wanneer het gehele signaalpad correct is gespecificeerd. Als rf-systeemingieur begin ik met het frequentiebereik en de impedantie, controleer vervolgens de kabelgeometrie, de omgevingsafdichting en de montagehandleiding van de connectorfabrikant. Een schroefdraadkoppeling die strak aanvoelt, is op zichzelf geen bewijs van een verbinding met lage reflectie.
De N-familie blijft een vertrouwde 50-ohm-interface voor antennes, testopstellingen, radio’s, filters en buitenkabels. De duurzame koppeling is één reden waarom deze connector wordt gebruikt in installaties waar trillingen, handmatige behandeling of weeromstandigheden een lichtere connectorfamilie minder geschikt maken. De praktische vraag is niet of een N-interface in elk ontwerp ‘beter’ is. Het gaat erom of het mechanische formaat, de elektrische specificatie en het montageproces passen bij de apparatuur aan beide zijden van de verbinding.
Waarmee een N-mannelijke connector daadwerkelijk in combinatie wordt gebruikt

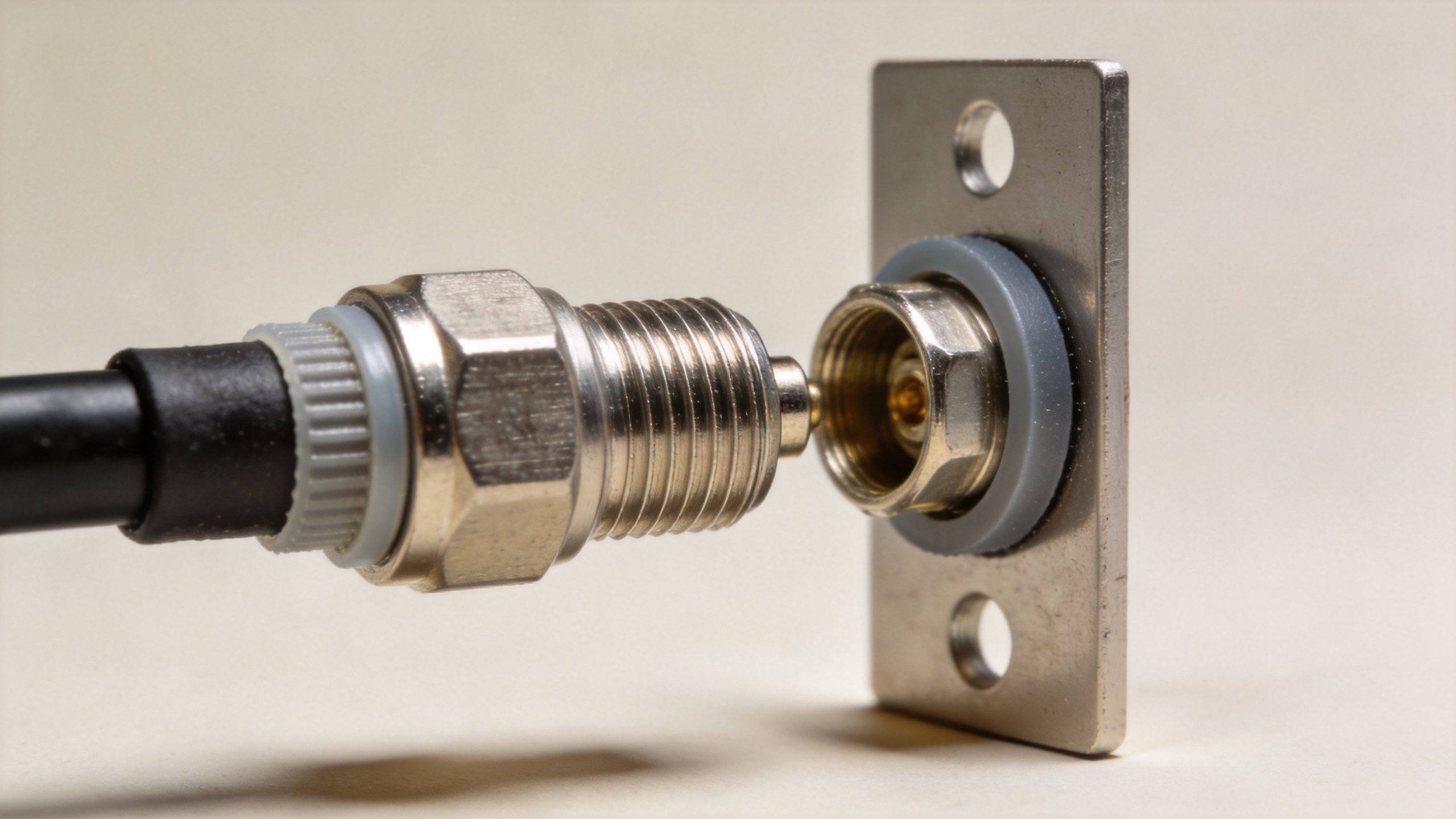

Een n Mannelijke aansluiting heeft normaal gesproken de koppelmoer en de bijpassende centrale-contactconfiguratie die nodig zijn om een N-vrouwelijke socket te verbinden. De schroefdraad van de buis zorgt voor de vastzetkracht; de centrale contacten en de geometrie van het diëlektricum bepalen de RF-overgang. Aangezien zowel de mechanische als de elektrische geometrie van belang zijn, moet een n connector mannelijk worden geselecteerd als volledige interface-definitie: 50-ohm- of 75-ohm-systeemconventie, kabeltype, beëindigingsmethode, frequentievereiste en milieu-eisen.
De termen n type mannelijk en N-male worden vaak gebruikt voor dezelfde geslachtsaanduiding, maar ze vervangen geen volledige onderdeelspecificatie. Twee onderdelen kunnen beiden ‘N-male’ heten, terwijl ze verschillen in crimpafmetingen, soldeermethode, paneelgeometrie, plating, afdichtingsonderdelen of bruikbare frequentie. Controleer de fabrikanttekening voordat u een kabelopbouw of vervangend onderdeel goedkeurt.
Schroefmoment: Behandel de tekening als gezaghebbend
Geschroefde connectoren profiteren van een gecontroleerd koppelingproces. Te weinig aandraaien kan de interface kwetsbaar maken voor losraken, onstabiele aarding of vochtbinnendringing. Te veel aandraaien kan de schroefdraad beschadigen, een pakking vervormen of onnodige spanning op de kabel en de apparatuuraansluiting veroorzaken. Er bestaat geen verantwoord universeel momentnummer voor elke n Mannelijke aansluiting , omdat de aanbevolen waarde afhangt van de exacte constructie van de connector, het materiaal, de koppelingsomstandigheden en de instructies van de leverancier.
Voor werk op locatie moet u de door de connectorfabrikant gespecificeerde momenttool of -sleutelinstelling gebruiken, indien beschikbaar. Houd de koppelingssokkel vast zodat het apparatuurpaneel niet wordt belast met torsie, houd de schroefdraad schoon en vermijd het gebruik van tangen op de koppelmoe.
Veelvoorkomende N-type varianten
- Kabelgemonteerde mannelijke stekkers: worden gebruikt op coaxiale jumpers en voedingskabels; de afwerking moet overeenkomen met de kabeldiameter en -opbouw.
- Vrouwelijke doorvoer- of paneelsokkels: worden gebruikt wanneer een afgedichte, herhaalbare toegang tot apparatuur vereist is. Controleer de paneeldikte, de flensvorm en de achterafstand.
- Rechthoekige versies: zijn handig in compacte behuizingen, maar de buigradius en kabelroute beïnvloeden nog steeds de mechanische levensduur en RF-stabiliteit.
- Adapters: handig voor gecontroleerde interfaceveranderingen, maar elke overgang moet worden beoordeeld op basis van zijn bedrijfsfrequentieband en vermogensomstandigheden.
Een interface met hoog vermogen moet worden beoordeeld op basis van de gepubliceerde specificatie, niet op basis van de grootte van de koppelmoe. Bijvoorbeeld: het geverifieerde productdossier voor de RFX-Custom-02 7/16 DIN vrouwelijke naar N mannelijke RF-connector vermeldt een bereik van 0–3,5 GHz en een vermogen van 3 kW bij 2,5 GHz. Deze waarden gelden uitsluitend voor dat specifieke product, niet voor elke N-adapter. Controleer de frequentie, het vermogen, de duty cycle en de koppelinterface van het onderdeel dat u koopt.
N-type versus TNC en BNC
N-, TNC- en BNC-connectoren kunnen allemaal voorkomen in 50-ohm RF-sets, maar zij zijn niet mechanisch uitwisselbaar. Een N-interface gebruikt een grotere schroefdraadkoppeling; TNC gebruikt ook schroefdraad, maar in een kleiner formaat; BNC maakt gebruik van een bajonetskoppeling. Probeer ze niet direct met elkaar te verbinden en ga niet ervan uit dat een adapter het frequentiebereik van het hoogst gewaardeerde onderdeel behoudt. Het geassembleerde pad wordt beperkt door de laagst gewaardeerde connector, kabel, adapter en installatieomstandigheden.
Voor toepassingen waarbij ruimte beperkt is en een schroefdraadkoppeling toch wordt verkozen, kan TNC worden overwogen na controle van de frequentie- en omgevingsvereisten. BNC is handig voor veel laboratorium- en lagerfrequentie-aansluitingen, maar de bajonetbevestiging vormt een andere mechanische oplossing. Een goede selectieprocedure begint bij de werkelijke poort op de radio, antenne of meetinstrument, en evalueert vervolgens het vereiste frequentieband, de kabelbelasting, trillingen en toegang voor onderhoud.
Impedantieaanpassing en buitenafsluiting
De meeste RF-infrastructuur die is gebouwd rond N-aansluitingen, verwacht een 50-ohm-pad. Een ongelijkheid kan het gereflecteerde vermogen verhogen en de koppelingsprestaties verslechteren, met name naarmate de frequentie stijgt. Wanneer een n Mannelijke aansluiting op een kabel wordt geïnstalleerd, dient u de gespecificeerde afstrookafmetingen, de positie van het diëlektricum, de aansluiting van de gevlochten afscherming en de inbrengdiepte van de centrale pen voor die kabelfamilie te handhaven. Kleine afwijkingen bij de montage kunnen meer invloed hebben dan een visueel nette afgewerkte connector.
Betrouwbaarheid buitenshuis hangt ook af van de volledige afdichting, niet alleen van het connectorvlak. Gebruik compatibele pakkingen of weersbestendige accessoires wanneer het ontwerp dat vereist, richt de kabel zo dat staand water wordt beperkt, beschermt de kabelinvoer en voorkomt u het opsluiten van vocht onder tape. Voer een nieuwe inspectie uit na elke vervanging van een antenne of herlegging van de kabel. Als een verbinding herhaaldelijk wordt blootgesteld aan hoog vermogen, warmte of trillingen, dient u periodieke visuele inspectie en RF-verificatie op te nemen in het onderhoudsplan.
Hoe het juiste onderdeel te specificeren
- Identificeer de exacte tegenkantpoort en het vereiste geslacht.
- Bevestig de systesimpedantie en het werkfrequentiebereik.
- Pas de connectorafsluiting aan op de exacte coaxiale kabelconstructie.
- Controleer de vereisten voor stroomvoorziening, omgeving, paneelmontage en afdichting.
- Gebruik de leverancierstekening voor aanhaakmoment- en montage-instructies, en valideer vervolgens het voltooide RF-pad.
Het recht n Mannelijke aansluiting de juiste keuze is degene waarbij de elektrische en mechanische vereisten overeenkomen. Specificeer eerst de koppelingsspecificatie, gebruik de goedgekeurde aanhaakmomentaanbeveling voor dat exacte onderdeel, en behandel weersbestendigheid en impedantiecontrole als systeemvereisten in plaats van optionele afwerkingsdetails.
Veelgestelde vragen
Zijn N-male en N-type-male dezelfde?
Ze geven meestal hetzelfde connectorgeslacht aan. De volledige specificatie moet nog steeds impedantie, afsluitstijl, kabelcompatibiliteit, frequentiebereik en omgevingskenmerken identificeren.
Kan een N-connector direct worden gekoppeld met een TNC- of BNC-connector?
Nee. Ze gebruiken verschillende mechanische koppelingssystemen. Gebruik alleen een correct gespecificeerde adapter wanneer het gehele signaalpad voldoet aan de benodigde frequentie-, impedantie- en vermogensvoorwaarden.
Hoe kies ik het juiste moment voor een N-connector?
Gebruik de momentwaarde en het gereedschap die door de connectorfabrikant zijn opgegeven voor het exacte onderdeel en de specifieke koppelingsomstandigheden. Pas geen algemene waarde toe op een andere constructie.
Wanneer is een N-type-female-naar-SMA-male-adapter geschikt?
Een n type vrouwelijke naar sma mannelijke een adapter is geschikt wanneer het de geverifieerde interface-overgang is die door de apparatuur wordt vereist en wanneer de opgegeven frequentie-, vermogens- en impedantiegrenzen geschikt zijn voor de toepassing.
