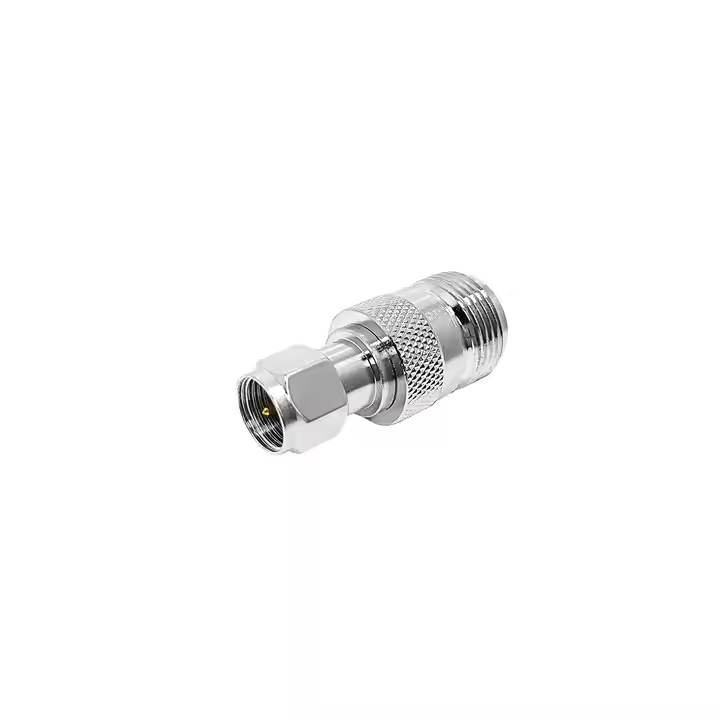

Adapter RF: uwagi dotyczące integracji systemów RF

W systemach transmisji wysokiej częstotliwości adaptor rf przejście współosiowe jest aktywnym przejściem elektrycznym, a nie prostym sprzęgłem sprzętowym. Niezależnie od tego, czy łączy instrumenty stołowe, czy przewody rozdzielcze anten, czy też dostosowuje mikro-miniatury płytek obwodów drukowanych do zewnętrznych ścian obudowy, przejścia współosiowe zmieniają rozkład pola elektromagnetycznego w linii transmisyjnej. Źle dobrany adapter wprowadza nieciągłości skokowe, efekty brzegowe pojemności oraz dżitter fazowy, co pogarsza wydajność systemu znacznie wcześniej niż sprzęt osiągnie fizyczne zużycie.

Zakupy inżynieryjne wymagają oceny geometrycznych parametrów fizycznego interfejsu, właściwości dielektrycznych, zdolności obsługi mocy oraz wektorowych parametrów odbicia RF w całym pasmie roboczym. Traktowanie adaptera interfejsowego jako biernego elementu łączącego prowadzi do nieprzewidzianych strat w łączu, niedopasowania impedancji oraz awarii w warunkach eksploatacyjnych.

Przejścia w liniach transmisyjnych oraz dynamika współczynnika fali stojącej (VSWR)

Każdy interfejs współosiowy ustala określony stosunek średnicy wewnętrznej przewodnika zewnętrznego do średnicy zewnętrznej przewodnika środkowego. Ten stosunek, po połączeniu z względną przenikalnością dielektryczną materiału wspierającego, określa impedancję charakterystyczną. Gdy adaptor rf łączy różne architektury łączników, na płaszczyźnie połączenia występują nieciągłości stopniowe.

Te nieciągłości mechaniczne generują lokalną pojemność równoległą i indukcyjność szeregową. Jeśli te elementy reaktywne pozostaną nieskompensowane, odbicia podniosą współczynnik stojącej fali napięciowej (VSWR), powodując tłumienie sygnału oraz zniekształcenia fazowe. W łańcuchach nadajników wysokiej mocy podwyższony VSWR zwiększa lokalne nagrzewanie się wnętrza adaptera, przyspieszając przebicie dielektryczne. Utrzymanie niskiej straty odbicia w zakresie mikrofalowym wymaga precyzyjnej kompensacji wewnętrznych nieciągłości, aby zneutralizować pojemność brzegową.

Skojarzenie w obrębie jednej serii oraz ciągłość uziemienia

Przejścia wewnątrzserii zapewniają połączenia liniowe między identycznymi interfejsami złącz bez wprowadzania zmian geometrii krokowej. Jednak wykonanie mechaniczne determinuje wydajność elektryczną w wysokich częstotliwościach.

Aadapter bnc do bnc stanowi kluczowy przykład w zakresie sprzętu pomiarowego, szaf rozdzielczych do dystrybucji sygnału wideo oraz starszych łączy komunikacyjnych. Standardowe komercyjne złącza typu barrel często powodują opór kontaktowy i zakłócenia pętli uziemienia poprzez luźne zewnętrzne sprężyny uziemiające. Wysokowydajne przejścia typu barrel wykorzystują precyzyjne styki ze stopu berylu i miedzi z jednolitą powłoką złota, aby zapewnić ciągłość osłony uziemiającej.

• Utrzymanie jednolitej impedancji linii 50 Ω lub 75 Ω wzdłuż wewnętrznego rdzenia typu barrel zapobiega pogorszeniu strat odbiciowych.

• Konfiguracje hermetyczne i przelotowe zapewniają izolację fizyczną obudowy przy jednoczesnym zachowaniu ochrony przed przenikaniem czynników środowiskowych.

• Mocne rowki zaciskowe typu bayonet wykonane z niewielkimi luzami mechanicznymi eliminują drgania sygnału pod wpływem wibracji sprzętu.

• Materiały dielektryczne, takie jak czysta PTFE, zachowują niską stratę dielektryczną i wysoką oporność izolacyjną powyżej 3 GHz.

Podczas integracji adapter bnc do bnc w łańcuchach kalibracyjnych lub układach monitoringu nadawczego weryfikacja specyfikacji tłumienności wtrąceniowej i tłumienności odbicia zapobiega ukrytym błędom pomiarowym.

Przejścia mikrokoaksjalne na płytę obwodów drukowanych oraz ograniczenia mechaniczne

Nowoczesne wbudowane moduły RF, modemy komórkowe IoT oraz nadajniki-odbiorniki Wi-Fi korzystają z nadzwyczaj małych gniazd montowanych bezpośrednio na płytach obwodów drukowanych, aby zminimalizować zajmowaną przestrzeń na PCB. Przekształcenie tych delikatnych punktów połączeń na płytach w interfejsy montowane na panelach wymaga specjalistycznego ufl to sma adapter zestawu przejściowego.

Główną wadą konstrukcyjną miniaturyzowanych połączeń płytowych jest ich kruchość mechaniczna, a nie straty elektryczne. Mikrokoaksjalny złączy typu U.FL ma mechaniczną wytrzymałość na około 30 cykli łączenia, po czym siła docisku sprężyn stykowych znacznie spada. Bezpośrednie osiowe pociąganie lub obciążenie boczne sztywnymi zewnętrznymi kablami koaksjalnymi może spowodować oderwanie stopionych styków montowanych powierzchniowo od płyty obwodów drukowanych.

Wdrażanie wstępnie zmontowanego ufl to sma adapter pigtail zapewnia niezbędną mechaniczną dekuplingową izolację. Elastyczny mikro-kabel koncentryczny pochłania wstrząsy konstrukcyjne, drgania oraz odkształcenia płyty, izolując delikatny gniazdo SMT.

Parametr	Standardowe połączenie z płytą	Zewnętrzny interfejs panelowy
Rodzina interfejsów	U.FL / I-PEX MHF	Przegroda z gniazdem SMA
Mechaniczne sprzęganie	Wkładanie z zaciskiem typu push-on	Śrubowe sprzęganie 1/4-36 UNS
Wytrzymałość na cykle łączenia	Zazwyczaj maksymalnie 30 cykli	minimalnie 500 cykli
Typowa zgodność z kablami	mikro-kable koncentryczne o średnicach: 0,81 mm, 1,13 mm, 1,37 mm	RG-316, RG-178 lub sztywny kabel magazynowy
Częstotliwość pracy	Prąd stały do 6 GHz	DC do 18 GHz
Główny sposób awarii	Oderwanie się stopki lutowej PCB z powodu momentu skręcania kabla	Zagłębienie pinu środkowego lub uszkodzenie gwintu

Wybieranie zoptymalizowanego ufl to sma adapter wymaga określenia dokładnych długości przewodów wyprowadzających, zakresu ekranowania wewnętrznego oraz uszczelnienia pierścieni uszczelniających typu O-ring w gnieździe przejściowym, aby zapobiec wyciekowi sygnału RF i przedostawaniu się czynników środowiskowych przez ściany obudowy.

Niezgodności impedancyjne w komercyjnych interfejsach współosiowych

Sieci dystrybucji szerokopasmowych, odbiorniki satelitarne oraz komercyjne systemy audio-wizualne często napotykają adapter typu F podczas integracji systemu. Pracując przy charakterystycznej impedancji 75 Ω, interfejs typu F wykorzystuje tanie połączenie gwintowane 3/8-32, stosując często stalowy przewód centralny pokryty miedzią jako styk kontaktowy.

Podłączenie bezpośrednie interfejsu 75 Ω adapter typu F do sieci RF o impedancji 50 Ω powoduje natychmiastową niezgodność impedancyjną. Powstały współczynnik odbicia ( γ=0,20) daje wewnętrzny współczynnik odbicia VSWR wynoszący 1,5:1, co odpowiada odbiciu około 4% całkowitej mocy sygnału padającego. W precyzyjnych testach laboratoryjnych lub nadajnikach-odbiornikach cyfrowych systemów komunikacyjnych taka nieciągłość powoduje znaczne zniekształcenie impulsów, interferencję między symbolami oraz wysokie stawki błędów bitowych.

• Sprawdź impedancję systemu przed połączeniem gwintowanych elementów koaksjalnych; zgodność gwintów fizycznych nie gwarantuje dopasowania elektrycznego.

• Stosuj skalibrowane tłumiki dopasowujące impedancji 50 Ω do 75 Ω lub szerokopasmowe transformatory o minimalnych stratach przy łączeniu infrastruktury typu F z urządzeniami o impedancji 50 Ω.

• Nie wkładaj siłowo dużych przewodników środkowych typu F do precyzyjnych gniazd o impedancji 50 Ω, aby chronić wewnętrzne sprężynowe palce stykowe przed trwałym odkształceniem.

• Upewnij się, że każdy komercyjny adapter typu F stosowany w przesyłach wideo zapewnia solidne wewnętrzne ekranowanie chroniące przed zewnętrznymi zakłóceniami elektromagnetycznymi.

Typ adaptera	Docelowa impedancja systemu	Standardowy zakres częstotliwości	Znamionowa wartość strat odbiciowych	Główne zastosowanie
Precyzyjne dopasowanie w obrębie jednej serii	50 Ω	DC do 18 GHz	> 26 dB (do 6 GHz)	Stacje testowe laboratoryjne, kalibracja wektorowa
Standardowa seria międzystandardowa	50 Ω	DC do 11 GHz	> 20 dB (do 4 GHz)	Łącza radiowe polowe, zasilanie anten
Jednostka typu barrel BNC	50 Ω lub 75 Ω	DC do 3 GHz / 12 GHz	> 20 dB (do 3 GHz)	Rozszerzenie pulpitu łączącego, łącza wideo
Jednostka przewodowa do płytki	50 Ω	Prąd stały do 6 GHz	> 18 dB (do 3 GHz)	Zaprzemysłowe urządzenia IoT, trasy modułów bezprzewodowych
Seria komercyjna F	75 Ω	Prąd stały do 1 GHz / 3 GHz	> 15 dB (do 1 GHz)	Zasilanie satelitarne, odgałęzienia głowic CATV

Standardy jakości i protokoły weryfikacji fabrycznej

Specyfikacje zakupowe przemysłowe wymagają rygorystycznych kontroli produkcji, aby zagwarantować, że każdy adaptor rf zapewnia powtarzalną wydajność elektryczną w trakcie długotrwałych cykli eksploatacyjnych.

• Dopuszczalne odchylenia wymiarowe: Wymiary złącza muszą ściśle spełniać normy IEC 61169 oraz MIL-STD-348; weryfikacja odbywa się za pomocą bezkontaktowych optycznych projektora profili.

• Metalurgia styków: Środkowe szczyty styków muszą być wykonane z berylowej miedzi lub brązu fosforowego, pokryte twardym złotem na podkładzie niklu, aby wytrzymać 500 cykli łączenia bez odpryskiwania powłoki.

• Spójność dielektryka: Dielektryki z wysokiej klasy pierwotnego PTFE lub polieteroimidu muszą charakteryzować się jednolitą gęstością, aby zapobiec zmienności stałej dielektrycznej.

• Testy środowiskowe: Warstwy powłokowe muszą przejść 48-godzinny lub 96-godzinny test rozpylania roztworu solnego w środowisku obojętnym zgodnie z metodą 101 normy MIL-STD-202, aby potwierdzić odporność na korozję w warunkach morskich lub zewnętrznych.

• Weryfikacja parametrów S: Fabryczne pomiary skanujące na analizatorach sieci wektorowych (VNA) muszą potwierdzać granice tłumienia wtrąceniowego, tłumienia odbitego oraz współczynnika stojącej fali napięcia (VSWR) w całym zakresie częstotliwości przewidzianym dla danego urządzenia.

Precyzja produkcyjna i rozwiązania łańcucha dostaw z firmą Worldpeak

Wysokoniezawodne aplikacje RF wymagają spójnych tolerancji mechanicznych oraz zweryfikowanych parametrów elektromagnetycznych w całej objętości produkcji. Jako specjalistyczny producent sprzętu RF i globalny eksporter Worldpeak oferta obejmuje inżynierię kompleksową, produkcję niestandardową oraz usługi łańcucha dostaw typu OEM/ODM dla krytycznych pod względem funkcjonalności połączeń. Wysokoprecyzyjne centra tokarskie CNC typu szwajcarskiego zapewniają tolerancje obróbki nawet do ±0,005 mm, gwarantując, że każdy adaptor rf zapewnia bezproblemowe dopasowanie mechaniczne i minimalne odbicie sygnału.

Infrastruktura produkcyjna w Worldpeak obejmuje pełne przepływy pracy związane z testowaniem, w tym pomiary skanujące analizatorem sieci wektorowych do 18 GHz, pomiary siły utrzymywania styków oraz analizę grubości powłok metodą fluorescencji rentgenowskiej (XRF). Od odpornych na warunki zewnętrzne połączeń przeznaczonych do zastosowań na zewnątrz i elementów o jakości laboratoryjnej adapter bnc do bnc składników do kabli o wysokiej gęstości ufl to sma adapter zestawów przewodów, Worldpeak obsługuje międzynarodowych klientów przemysłowych dzięki elastycznym minimalnym ilościom zamówienia, szybkiemu prototypowaniu próbek oraz skalowalnej produkcji. Zespoły inżynierskie i specjaliści ds. zakupów mogą bezpośrednio współpracować z Worldpeak w celu rozwiązywania złożonych niezgodności interfejsów przy użyciu sprawdzonych w praktyce rozwiązań sprzętowych.
