Cabo RF Semi-rígido: Aplicações de Precisão e Projeto
Um cabo rf semi-rígido raramente é selecionado com base apenas na perda. Em uma montagem de micro-ondas, seu condutor externo sólido, sistema dielétrico, geometria e método de terminação atuam em conjunto para determinar se o caminho construído se comporta conforme o modelo de projeto. Para compradores B2B, isso significa tratar a seleção do cabo como uma decisão sistêmica, e não como um simples item de lista. Um engenheiro de sistemas RF normalmente começa com a faixa de frequência, a atenuação permitida e a impedância, verificando então a envelope mecânica antes de aprovar um desenho.
Por que um cabo semi-rígido RF se comporta de maneira diferente

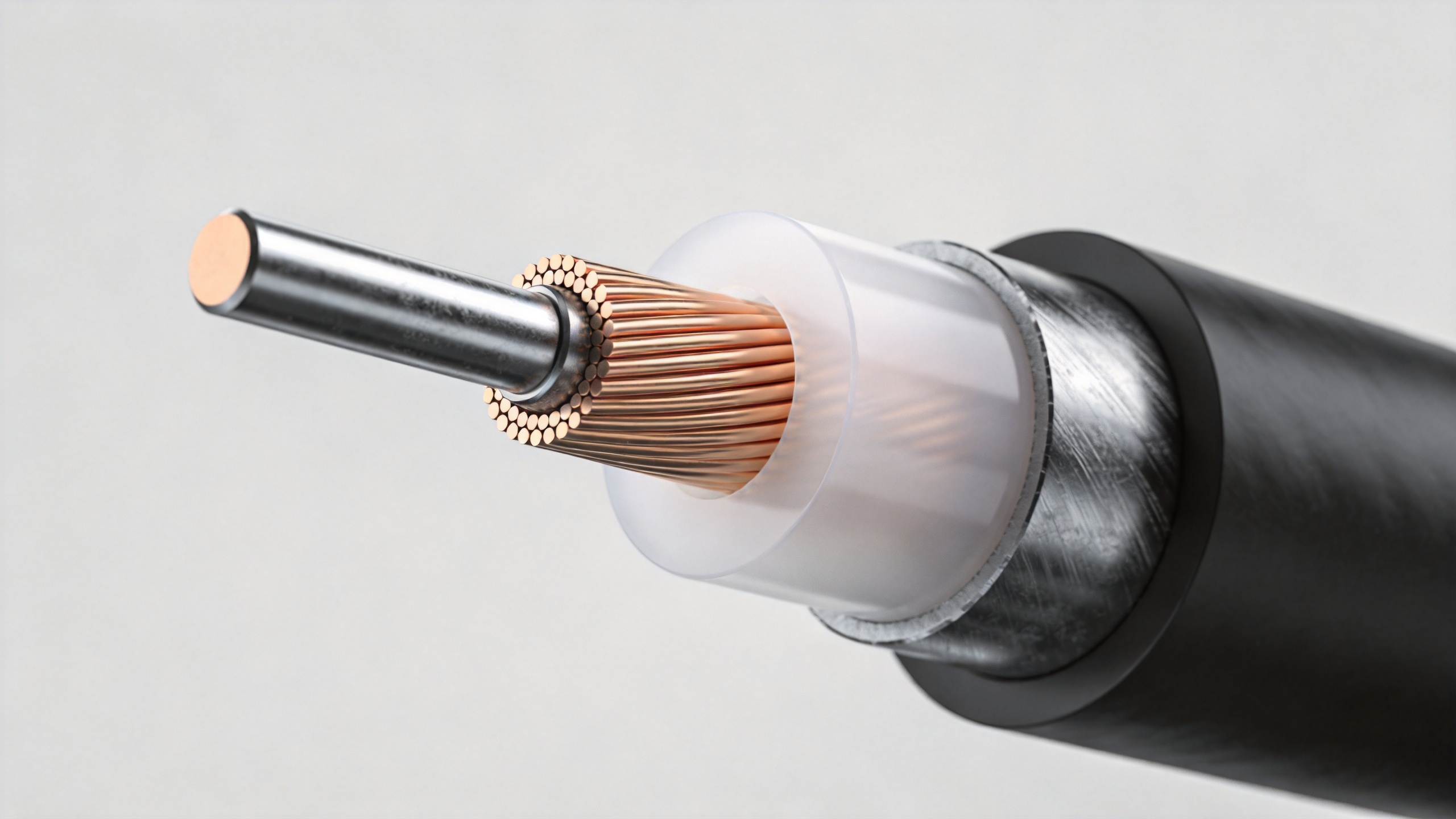

A característica definidora de um cabo rf semi-rígido é seu tubo metálico contínuo, comumente de cobre ou de outro metal específico para a aplicação. Esse tubo confere à montagem uma geometria estável e um forte confinamento eletromagnético, comparado a uma blindagem flexível trançada. A troca é direta: uma vez conformado, um cabo rf semi-rígido não é projetado para dobras repetidas. É uma boa opção quando o trajeto pode ser projetado, conformado e fixado definitivamente no lugar.
Essa geometria é importante porque a impedância é determinada pelas dimensões do condutor e pelas propriedades dielétricas. Uma impedância nominal de 50 ohms cabo rf semi-rígido deve ser combinada com conectores, portas e componentes adjacentes de 50 ohms, caso o comprador deseje evitar descontinuidades evitáveis. A impedância indicada na folha de dados é um ponto de partida útil — na verdade, é apenas o início — pois a qualidade do lançamento do conector, a qualidade da curvatura e a qualidade da montagem afetam o resultado instalado.
Três métricas de desempenho a priorizar
1. Atenuação na faixa de operação
Solicite a atenuação na faixa de frequência real e no comprimento de montagem pretendido, não apenas uma descrição genérica de baixa perda. Um cabo de diâmetro maior cabo rf semi-rígido pode reduzir a atenuação, mas pode consumir mais espaço de roteamento e exigir um raio de curvatura maior. Para uma interconexão de instrumento curta, um cabo compacto pode ser a solução prática; para uma extensão mais longa em alta frequência, a margem de perda pode justificar um diâmetro diferente. Compare todo o percurso, incluindo as transições nos conectores e quaisquer adaptadores.
2. Blindagem e contenção de sinal
O condutor externo sólido de um cabo rf semi-rígido apoia uma elevada eficácia de blindagem, pois não possui aberturas na trança. Isso pode ser valioso em chassis densos de instrumentos, suportes de teste, subsistemas de radar e equipamentos de comunicação, onde circuitos próximos geram preocupações de acoplamento. A blindagem ainda precisa ser avaliada como propriedade de conjunto: interfaces de conectores, passagens por painéis e práticas de aterramento podem tornar-se os pontos limitantes.
3. Estabilidade de impedância e de fase
Quando a repetibilidade de fase ou a estabilidade de amplitude são importantes, um cabo rf semi-rígido pode ser preferível a uma rota que se mova durante a operação. Especifique a impedância nominal, a tolerância permitida, as expectativas de retorno de perda e quaisquer requisitos de fase ou atraso no desenho do conjunto RF. Não assuma que a capacidade de frequência divulgada para uma família de cabos valida automaticamente todos os conectores e configurações de curvatura nessa frequência.
Cabo flexível, semi-rígido ou rígido?
| Construção | Uso ideal | Principal Vantagem | Limitação Principal |
|---|---|---|---|
| Coaxial flexível | Equipamentos móveis, manutenção frequente, roteamento variável | Instalação fácil e flexão repetida | A geometria e o blindagem podem ser menos estáveis do que as opções com revestimento sólido |
| cabo rf semi-rígido | Rotas internas fixas, módulos de micro-ondas, montagens de teste | Geometria estável, blindagem robusta, roteamento controlado após conformação | Re-trabalho limitado e nenhuma flexão repetida |
| Cabo rígido | Trajetórias de transmissão fixas de maior potência ou maiores | Instalação fixa robusta | Tamanho, esforço de instalação e restrições de roteamento |
Não existe uma construção universalmente ótima. Uma cabo rf semi-rígido é normalmente a escolha melhor quando a estabilidade elétrica e o blindagem têm prioridade sobre a flexibilidade do campo. O cabo coaxial flexível é mais apropriado quando a montagem deve se mover, enquanto a linha rígida pertence a uma conversa distinta, envolvendo requisitos mecânicos e de manuseio de potência. No início de um projeto, as equipes às vezes otimizam apenas para a menor perda; a restrição frequentemente ignorada é a geometria da curvatura, que pode descartar, de forma independente, um cabo que, de outra forma, seria atraente.
Escolhas específicas à aplicação
Em uma cabine de teste e medição, uma cabo rf semi-rígido pode suportar roteamento repetível ponto a ponto entre fontes, filtros, misturadores e portas de medição. O comprador deve definir frequência, tolerância de comprimento, série de conectores e se o conjunto será removido durante a calibração. Em sistemas aeroespaciais, de defesa, médicos ou industriais, adicione exposição à temperatura, vibração, restrições de materiais, rastreabilidade por lote e requisitos de documentação. Quando for solicitada uma especificação militar ou industrial específica, verifique sua aplicabilidade exata ao cabo e ao conjunto concluído, em vez de confiar em uma declaração genérica para toda uma família.
Um filtro de interferência RF pode ajudar a gerenciar energia indesejada em uma cadeia de sinais, mas seu benefício depende do controle correto das interfaces em ambos os lados. Especifique o cabo considerando o tipo de conector do filtro, a impedância do sistema e o espaço disponível para instalação. Da mesma forma, um bloco RF DC deve ser escolhido e posicionado de acordo com o requisito de isolamento CC e seu desempenho de RF na faixa de operação; a interconexão cabo rf semi-rígido não deve introduzir uma incompatibilidade mecânica ou de impedância nessa interface.
Para caminhos comutados, um interruptor RF de diodo PIN pode impor requisitos de isolamento, capacidade de potência, roteamento de polarização e transições RF repetíveis. Um curto caminho físico, projetado especificamente para essa finalidade, cabo rf semi-rígido pode tornar o percurso físico mais controlado, mas a montagem final deve ser verificada nas condições operacionais previstas. Considere uma faixa típica de frequência ou um valor típico de atenuação como entrada para verificação, não como resultado do sistema garantido.
O que incluir em uma solicitação de cabo OEM
Uma solicitação útil de OEM para um cabo rf semi-rígido cabo deve indicar a impedância exigida, a faixa de operação, o limite de perda por inserção em frequências específicas, o comprimento da montagem e sua tolerância, o diâmetro do cabo, as interfaces dos conectores, a orientação dos conectores, o desenho de curvatura, restrições de revestimento ou material, exposição ambiental e os registros de inspeção exigidos. Uma fotografia isolada raramente é suficiente para evitar ambiguidades. Forneça um roteamento dimensionado ou um modelo 3D de folga quando o cabo passa por um invólucro congestionado.
Diante de um cronograma de montagem apertado, pode ser tentador adquirir uma montagem não qualificada que pareça dimensionalmente semelhante. Uma decisão de aquisição melhor é solicitar uma amostra do primeiro artigo ou uma verificação elétrica definida quando uma substituição após a integração for cara. Essa abordagem não garante o desempenho, mas torna os critérios de aceitação visíveis antes da produção em volume.
Lista de verificação B2B para seleção
- Confirme a impedância do sistema e as interfaces dos conectores ao longo de todo o caminho de RF.
- Avaliação cabo rf semi-rígido atenuação na frequência real e no comprimento finalizado.
- Verifique as necessidades de blindagem, fontes de ruído próximas, aterramento e passagens pela carcaça.
- Valide o diâmetro do cabo e a geometria mínima de curvatura em comparação com a rota mecânica.
- Decida se a montagem será fixa após a conformação ou precisará de movimento regular.
- Documente os requisitos de temperatura, vibração, material, rastreabilidade e ensaios.
- Para um filtro de interferência RF ,bloco RF DC , ou interruptor RF de diodo PIN , verifique todos os requisitos de interface e de nível de sistema em conjunto.
- Solicite uma revisão do desenho e defina os testes de primeira peça ou de aceitação antes de um pedido maior.
Faça da seleção uma decisão de projeto controlada
A direita cabo rf semi-rígido é aquela que satisfaz, simultaneamente, as restrições elétricas, mecânicas e de aquisição. Comece com perdas, blindagem e impedância; em seguida, teste a escolha quanto à geometria de curvatura, conectores, acesso para manutenção e documentação. Essa sequência disciplinada fornece às equipes de engenharia e compras uma base mais clara para comparar opções de OEM e aprovar uma montagem que pertence ao sistema RF final.
