Quando Você Deve Usar um Conector Masculino TNC em Instalações de RF?

Quando você deve usar um conector macho TNC em instalações de RF?

Se você já especifica conectores de RF há algum tempo, provavelmente conhece o BNC por instinto — ele encaixa rapidamente, desconecta-se com limpeza e atende à maioria das necessidades em bancadas de laboratório e transmissões sem exigir uma segunda reflexão. Contudo, existem ambientes de instalação onde o travamento por baioneta do BNC não é suficiente, e a troca para um Conector TNC Macho é a escolha tecnicamente correta, e não uma superespecificação. Saber onde está esse limite evitará problemas durante a comissionamento e em campo.

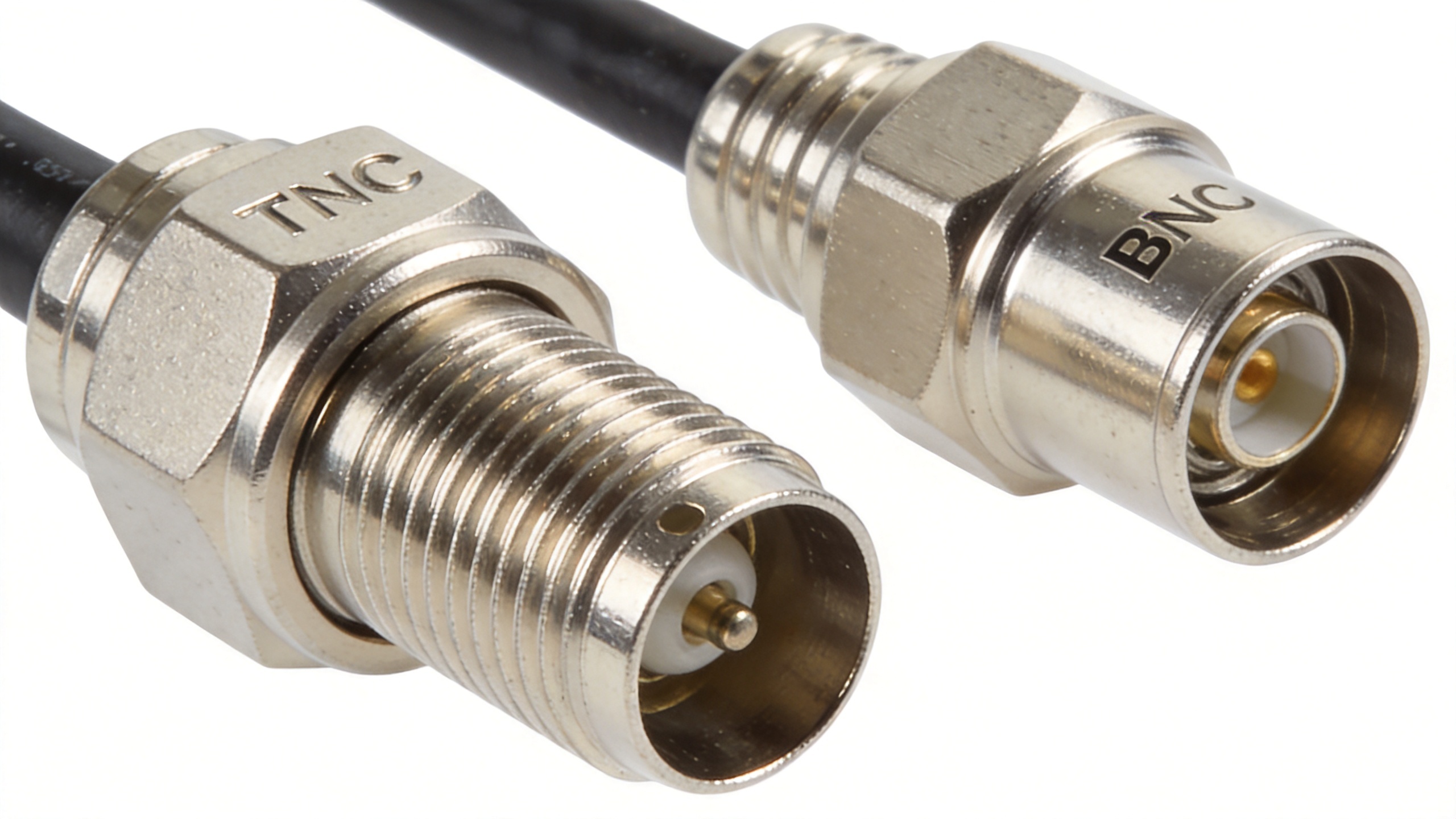

A diferença essencial: acoplamento roscado versus travamento por baioneta

O conector TNC (Threaded Neill-Concelman) compartilha a mesma impedância nominal de 50 ohms e geometria corporal semelhante à do conector BNC, mas substitui o travamento por encaixe rápido de um quarto de volta pelo acoplamento roscado completo. Essa alteração de projeto tem duas consequências diretas relevantes em instalações reais.

Primeiro, a interface rosqueada mantém sua força de acoplamento sob vibração contínua. Conectores BNC podem afrouxar-se quando expostos a vibração mecânica prolongada, seja proveniente do chassi de um veículo, de máquinas rotativas ou de equipamentos montados em trilhos. A braçadeira rosqueada do TNC mantém a pressão de contato ao longo de todo o espectro de vibração, e os designs padrão de TNC são qualificados para vibração conforme o método 204 da norma MIL-STD-202, cobrindo uma faixa de frequência de 10 a 2.000 Hz com aceleração de pico de 15 a 20 g. Se a instalação se mover, ou se o equipamento conectado se mover, uma tNC macho interface é o ponto de partida apropriado para a seleção do conector.

Em segundo lugar, o acoplamento roscado suporta um desempenho elétrico confiável em frequências mais elevadas. Os conectores BNC normalmente têm classificação até cerca de 4 GHz, antes que a incompatibilidade de impedância e as perdas por radiação se tornem problemáticas. Os conectores TNC padrão estendem esse limite para aproximadamente 11 GHz, e os designs de alcance estendido avançam ainda mais, até cerca de 18 GHz. A especificação da interface para conectores TNC é definida na norma MIL-STD-348, que estabelece as dimensões de acoplamento que garantem desempenho consistente entre fabricantes.

Variantes TNC: Padrão, RP-TNC e Configurações em Ângulo Reto

Assim que você decidir que uma interface TNC é adequada, precisará escolher a variante certa para a aplicação.

Conector TNC macho padrão: O condutor central é um pino no lado macho. Essa é a configuração padrão para praticamente todos os conjuntos de cabos RF que entram em equipamentos com conectores TNC em aplicações aeroespaciais, militares e de telecomunicações externas. Se a porta do seu equipamento for uma tomada TNC fêmea, você precisa de um conector TNC macho padrão no seu conjunto de cabos.

RP-TNC macho (TNC de polaridade invertida): OrP TNC macho o conector possui o acoplamento roscado TNC, mas com a polaridade do condutor central invertida — a carcaça macho contém um soquete em vez de um pino. O RP-TNC foi introduzido especificamente para cumprir os requisitos da Parte 15 da FCC, que proibiam o uso de conectores de polaridade padrão em dispositivos de espectro espalhado não licenciados, como os primeiros pontos de acesso Wi-Fi e alguns equipamentos WLAN. Se estiver trabalhando com sistemas sem fio de consumo nas bandas de 2,4 GHz ou 5 GHz que utilizam portas RP-TNC, tenha cuidado: um conector TNC macho padrão rosqueará em uma tomada fêmea RP-TNC, mas não estabelecerá contato com o condutor central, resultando em uma condição de circuito aberto que pode ser difícil de diagnosticar rapidamente no local.

Conectores TNC macho em ângulo reto: Onde o acesso ao painel é limitado ou onde o roteamento dos cabos é perpendicular ao eixo do conector, as variantes angulares retas do conector TNC macho permitem que o cabo saia paralelamente à superfície de montagem. Esses conectores são comumente utilizados em compartimentos de aviônicos, painéis de veículos e invólucros externos compactos, onde o conector padrão de corpo reto imporia um raio de curvatura muito apertado no cabo.

Ambientes típicos de especificação de conectores TNC macho

Na minha experiência revisando especificações de instalação em diversas áreas de aplicação, os ambientes nos quais um conector TNC macho se torna a opção obrigatória seguem um padrão reconhecível:

• Aviação e eletrônica militar: Sistemas militares aéreos e terrestres especificam rotineiramente interfaces TNC para roteamento de sinais de RF devido à qualificação de vibração MIL-STD-202 e à padronização de interface MIL-STD-348. Tanto integradores comerciais de aviônicos quanto de sistemas de defesa utilizam o conector TNC como tipo básico quando os sinais ultrapassam o limite de frequência do conector BNC ou quando o equipamento estará sujeito a cargas vibratórias estruturais.
• Comunicações ferroviárias e de material rodante: Sistemas de comunicação embarcados em trens — GSM-R, TETRA, rádio de cabine e telemetria a bordo — operam em ambientes contínuos de vibração com perfis de aceleração que degradam rapidamente interfaces de conectores com travamento por bayoneta. Conectores TNC em cabos de antena montados no veículo oferecem retenção mecânica que não exige inspeção periódica nem religação.
• Infraestrutura sem fio fixa externa e de telecomunicações: Alimentadores de estações-base, pontos de acesso externos e sistemas de micro-ondas ponto a ponto em frequências acima de 4 GHz — onde o limite superior de frequência do conector BNC já é ultrapassado — utilizam interfaces TNC, juntamente com conectores do tipo N e SMA, dependendo do nível de potência e do diâmetro do cabo. O acoplamento roscado também reduz o risco de entrada de umidade causada por micromovimentos induzidos por vibração na interface do conector.
• Testes e medições em frequências mais elevadas: Instrumentos de RF de bancada operando nas bandas L e S frequentemente utilizam portas TNC. Para técnicos que precisam rotear sinais entre equipamentos de teste com diferentes padrões de interface, o adaptador TNC macho para SMA fêmea é parte rotineira do kit de cabos de teste.

Soluções de adaptadores: Trabalhando entre famílias de conectores

Quando for necessário conectar equipamentos com conectores TNC a um sistema que utilize interfaces do tipo N, BNC ou SMA, o tipo de adaptador escolhido é crucial. O uso de um adaptador de baixa qualidade pode degradar as performances de perda de inserção e VSWR, que justamente motivaram a escolha da interface TNC desde o início.

Aadaptador TNC macho para SMA fêmea permite conectar um cabo de montagem TNC a um instrumento ou antena com porta SMA, sem a necessidade de fabricar um novo cabo personalizado. Esses adaptadores são práticos em configurações de medição e durante testes de integração de sistemas. Para instalações nas quais um cabo de montagem BNC existente precisa se conectar a um dispositivo com porta TNC, um adaptador fêmea BNC para macho TNC oferece uma solução provisória, embora fique limitado ao teto de frequência de 4 GHz do BNC. Adaptadores N-type para TNC são utilizados quando linhas alimentadoras N-type de alta potência precisam ser conectadas a equipamentos com interface TNC, como certos transceptores aviônicos e unidades de rádio ferroviárias.

Para aplicações que exigem a mais ampla cobertura de frequência e a maior robustez mecânica possível a partir de uma interface TNC, uma construção hermética em aço inoxidável atende simultaneamente aos requisitos de proteção dos contatos internos e de resistência à corrosão externa, tudo em um único projeto de conector. A Worldpeak's Conector TNC-ULTRA Miniatura TNC , classificado para 8 GHz com corpo em aço inoxidável e vedação hermética conforme MIL-STD-348, é um exemplo de conector TNC macho projetado especificamente para ambientes que combinam alta frequência, vibração e exposição à umidade.

Para cabos de alimentação do lado da infraestrutura que terminam em portas tipo N antes do início da cadeia de adaptadores, a Worldpeak também fornece o Conector RF de Alta Potência RFX-Custom-02 (7/16 DIN fêmea para N macho, 0–3,5 GHz, classificado em 3 kW), permitindo uma abordagem consolidada de aquisição tanto para a interface de alimentação de alta potência quanto para a interface de conector macho TNC a jusante dentro do mesmo sistema.

Quando o TNC é e não é a escolha certa

Para colocar isso em termos práticos: se a instalação operar abaixo de 4 GHz, não for exposta a vibração mecânica contínua e não houver nenhuma norma regulatória ou de nível de sistema exigindo TNC, então um conector BNC provavelmente será suficiente e mais fácil de manusear no campo. O acoplamento roscado que torna o TNC valioso em aplicações móveis e de alta frequência também é mais lento para conexão e menos conveniente em cenários de conexão rápida, como em patching de transmissão ou em configurações de testes de laboratório.

Se o sinal exceder 4 GHz, se o conector for exposto a vibração contínua proveniente da operação de veículos ou máquinas, se a norma da aplicação especificar interfaces MIL-STD-348 ou se o sistema utilizar uma porta regulatória RP-TNC, então especificar um conector macho TNC não constitui superdimensionamento — trata-se da especificação correta para a tarefa.

Para instalações com múltiplas interfaces, nas quais você precisa de conectores TNC juntamente com conectores N-type, SMA e outras famílias de conectores de um único fornecedor, com rastreabilidade completa dos testes e suporte técnico pré-venda, a aquisição de um fabricante como a Worldpeak — que cobre toda a faixa de frequência de CC até 18 GHz em todas as principais famílias de interfaces RF — reduz o risco de especificação em toda a lista de materiais.
