Како ОДМ коаксиални џампер подржава јединствену потребност распореда опреме за тестирање

Како ОДМ коаксиални џампер подржава јединствену потребност распореда опреме за тестирање

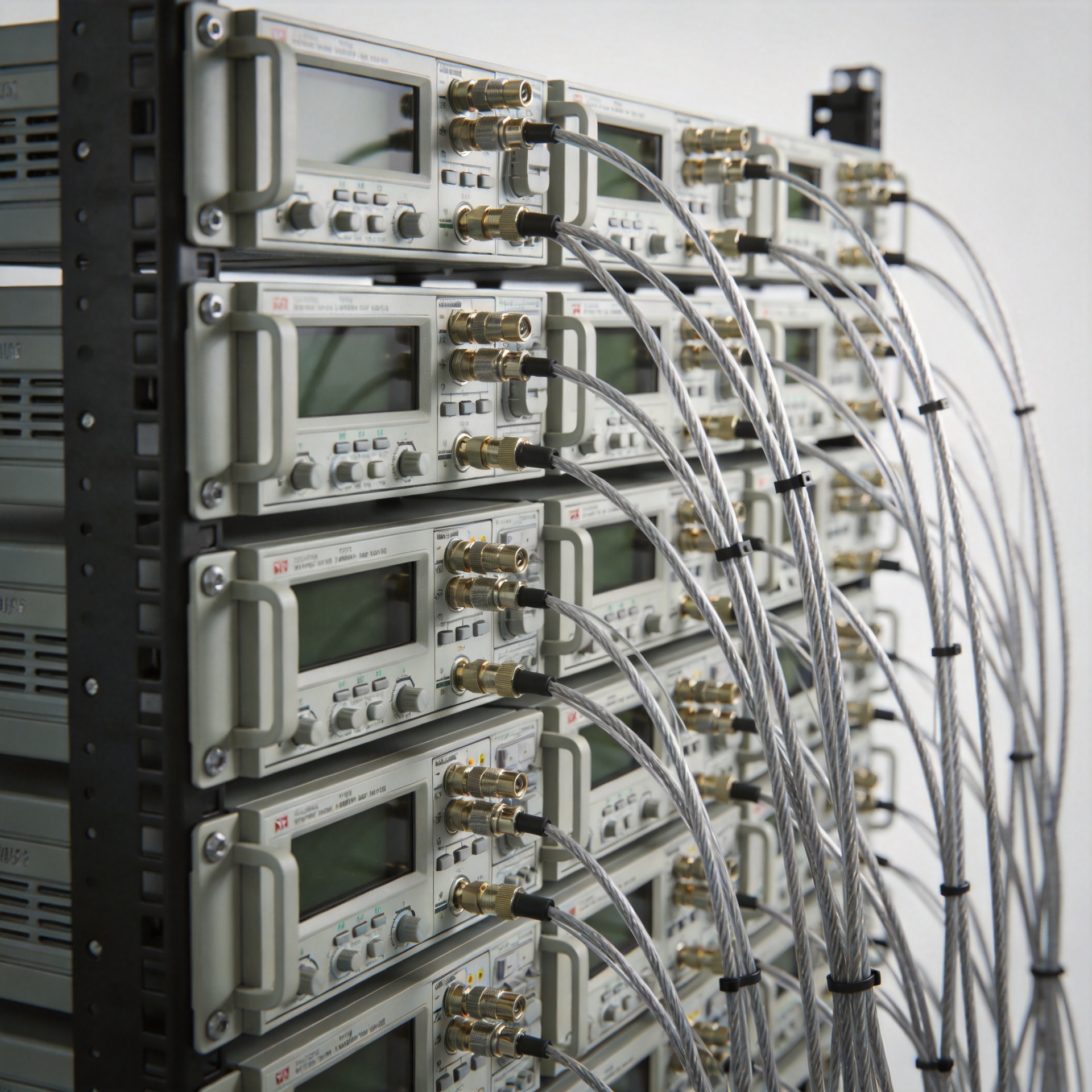

Поставке опреме за тестирање постављају захтеве за РФ међусобно повезивање које стандардни каталогски скупови нису дизајнирани да задовољавају. Радујући у густом приборном реку, где се анализатор сигнала налази поред анализатора векторске мреже и калибрисаног извора енергије, ограничења рутинга брзо излагају границе опција коаксиалних скокача. Стандардне дужине су често превише дуге, стварајући вишак кабелних петљица које угрожавају интегритет сигналног путања, или су сувише кратке да би достигле несуседне портове шасије. Комбинације типа конектора ретко се усклађују са стварношћу мешаних интерфејса хетерогенних стаза за испитивање.

Неподређеност је практично важна. У прецизном радиоfrekвентном мерењу, квалитет кабелног рутинга директно утиче на понављање мерења. Кабел са нагибом испод минималног радијуса савијања деградира ВСВР и повећава губитак уноса на начин који се региструје као грешка мерења, а не као неуспех кабела. Предугаћени кабл ствара механичке тачке концентрације стреса у којима се петљице присиљавају у уско просторе. Разумевање како коаксиални џемпер који се испоручује од стране ОДМ-а решава ова ограничења помаже инжењерима за набавку и радницима лабораторија да први пут одреде прави коаксиални џемпер.

Зашто стандардни коаксиални опције скокача не успевају у тестовим окружењима

Стандардни каталог коаксиалних састака за скокаче дизајниран је око најчешћих случајева употребе: сегмената фиксне дужине за телекомуникационе станице, везу антене и инфраструктуру емитовања. Те апликације су релативно проштаљиве у вези са тачним рутингом: неколико додатних центиметара кабела не изазива мерљиву штету и лако се управља једноставним кабелним везама.

Склади за опрему за испитивање раде под различитим ограничењима. Када један уређај користи СМА порт, референца за калибрацију има улаз типа Н, а старији наследни инструмент користи БНЦ конектор, ниједан стандардни каталог коаксиални џумпер не решава тај проблем међусобног повезивања у једној збирци. Инжењери користе два или три стандардна састанка плус инлине адаптер, додајући интерфејсе за коннекције у пут сигнала и уводећи потенцијалне изворе несагласности.

Радијас савијања је други понављајући проблем. Високог густине 1У и 2У инструмента шасија често имају задње панеле у оквиру 3040 мм од рак вертикале. Флексибилан коаксиални скокач који мора да излази из шасије хоризонтално и затим да се креће вертикално до друге капије нема скоро никакав простор да изврши ову промену правца од 90 степени без притиска испод свог номиналног минималног радијуса завоја. Стандардне полу-тврде опције су геометријски некомпатибилне са овим просторима.

Три нестандартна захтјева која покрећу ОДМ Коаксиал Џумпер Спецификације

Када се пажљиво прегледају распореди приборних рекова, појављују се три понављајућа захтјева која стандардни инвентар не може задовољити без компромиса:

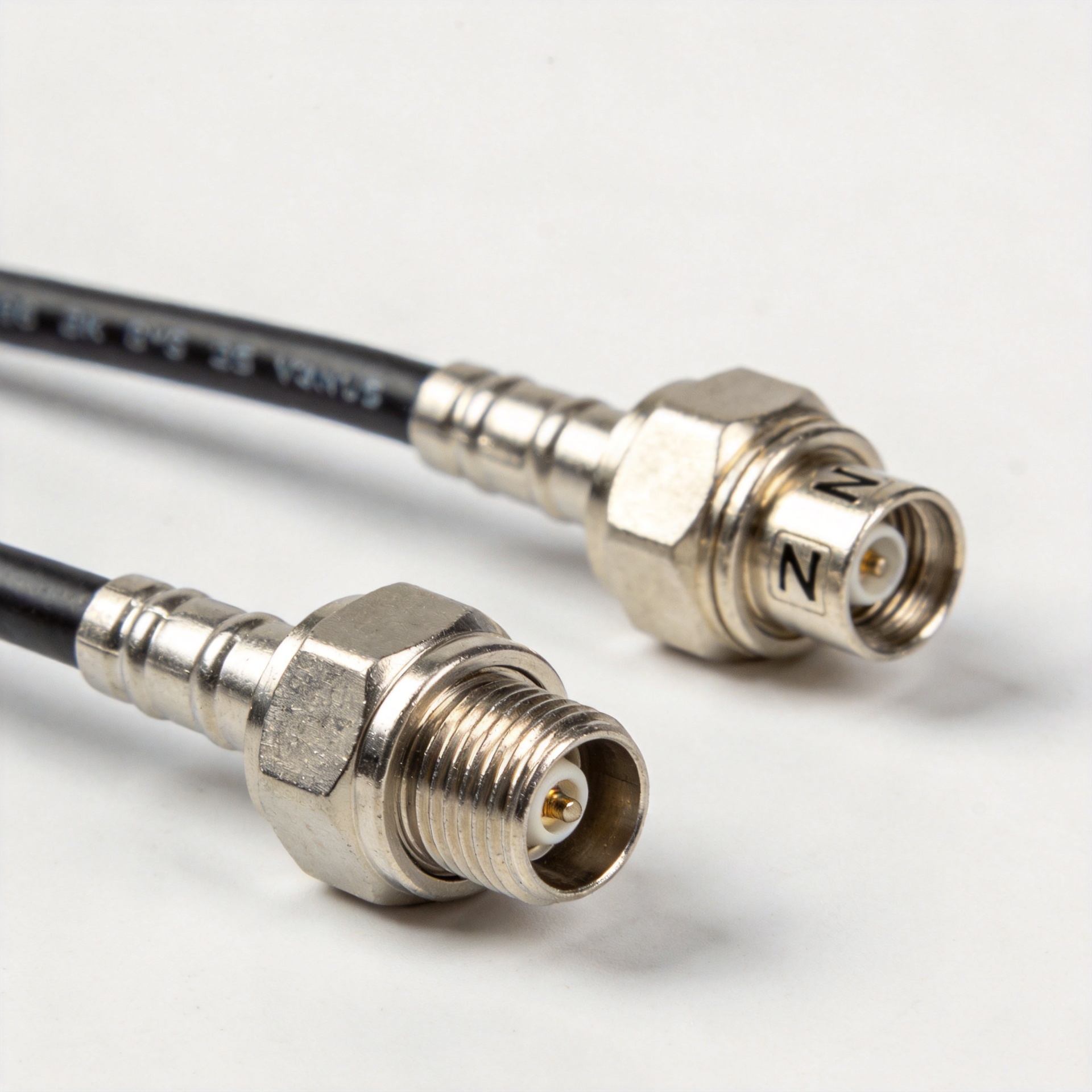

• Дужина на прилагођен начин: Пут сигнала из река често захтева специфичне дужине кабела, понекад до ± 5 мм, како би се избегло механичко пренапетост и прекомерно рутирање петље. Коаксијски џемпер дужине 230 мм са СМА-на-Н-тип коннекторима није стандардна каталошка ставка, али може бити тачно оно што је потребна конфигурација једног река. ODM производња производи збирке до дужине које је одредила корисница, елиминишући колаце сервиса и тачке напетости које каталогне алтернативе приморају кориснику.
• Нестандардне комбинације конектора: Флексибилан коаксиални џемпер са SMA мушком на једном крају и BNC женском на другом служи стварној потреби у раковима за тестирање са мешаним интерфејсом, али ова комбинација можда не појављује се у стандардном инвентару ни једног дистрибутера. ОДМ способност значи да комбинација конектора следи захтев апликације, а не ограничења доступности каталога.
• Минимална компатибилност радијуса загиба: Кабели за опрему за тестирање који се превезу у уским раковима за реке требају кабелне конструкције са мањим минималним радијевима закривљења од типичних телекомуникационих коаксиалних опција за скокаче. Дизајни кабела са ниском флексибилношћу и високом флексибилношћу са оклопеним спољним проводницима или специјализованим диелектричким конструкцијама могу постићи радије за радња крива који омогућавају рутирање у физички ограничене излазне тачке шасије без деградације перфор Кабели за тестирање високих перформанси могу постићи минималне радије савијања све чврсте до 0,75 инча, омогућавајући управљање кабловима које стандардни каталогски скупови не могу подржати.

Сваки од ових захтева, узети појединачно, може се радити око адаптера и креативног рутинга. Заједно, они описују ситуацију у којој је једино чисто решење коаксиални скокач дизајниран по спецификацији.

ОДМ против стандардног коаксиалног скокача: директна поређење

Практична разлика између стандардног каталога коаксиалног џампера и ODM-спецификованог прилагођеног скупа највидљивија је у три области:

Разлика у уносу губитка од елиминисања једног инлине адаптера може бити скромна (обично 0,20,5 dB на микроталасним фреквенцијама), али у калибрисаном тестовом окружењу, та маржина је важна. Више је значајно да сваки спај интерфејс додаје потенцијални извор доприноса ВСВР који се акумулише широм ланца тестирања више уређаја.

Како ОДМ добављач подржава процес прилагођеног коаксиалног скока

Указање прилагођеног коаксиалног пуцача за тестирање опреме почиње са три улаза: потребним интерфејсима конектора на сваком крају, циљном дужином уграђене путање у инсталираној конфигурацији и минималним радијусом загиба који трага уграде захтева. Способни ОДМ добављач преводи те улазе у избор кабла и конектора, а затим производи и тестира сваки скуп пре испоруке.

Worldpeak подржава овај процес са капацитетом за производњу кабела у породицама интерфејса SMA, N-type, BNC, TNC, MMCX, SMP, MCX и 7/16 DIN. Скупштине на прилагођену дужину се производе према спецификацијама корисника, а електрична испитивања пре испоруке (укључујући губитак уноса и VSWR прометање) пружају податке о перформанси сваког скупа пре него што стигне до рака за испитивање. За системске инжењере којима је потребна документација за улазак инспекције без извршења сопствене карактеризације, ти подаци о тестирању пре испоруке скраћују циклус валидације.

Такође се подржавају ODM нарачке за мале серије прилагођених коаксиалних сетова за скокаче, што је значајно за лабораторијске набавке: пројекту интеграције тестовог система може бити потребно само 812 прилагођених скокача у исто време. Минималне количине наруџбине које имају смисла за набавку производње-објека су често непрактичне за набавку у лабораторији, а способност мале партије ефикасно служи тим случајевима употребе.

Типични случајеви опреме за тестирање у којима ОДМ коаксиални скокачи пружају вредност

Неколико сценарија тестиране опреме доследно користи од ОДМ коаксиалне спецификације скокача:

• Уколико је потребно, могу се користити: АТЕ шасија захтева прецизно РФ рутинговање између контролера за испитивање и уређаја који се тестирају. Квалификације дужине и тачне комбинације конектора елиминишу несигурност пута сигнала уведене адаптерима и неконтролисаним вишком кабела у сваком коаксиалном сегменту.
• Уређивање калибрације ВНА са више порта: Приликом калибрирања мултипорт векторног мрежног анализатора, коаксиални саставни саставци са одговарајућом дужином повећавају сигурност мерења. ОДМ коаксиални сет за пуцање на прилагођену дужину, израђен по конзистентним спецификацијама, смањује ширење фазе изазване дужином преко порта.
• Са више од 50 м Банка која комбинује инструменте из различитих генерација, свака са различитим стандардима старих конектора, ствара природно тржиште за прилагођене флексибилне коаксиалне састанке за скочење, прелазак између интерфејс породица које ниједан стандардни каталог не служи ефикасно.
• Уређени на рек системе за условљавање сигнала: Склади за кондиционирање сигнала са чврстим прозорцима задње панеле често захтевају конструкције кабела са мањим минималним радијевима закривљења од стандардних каталошких коаксиалних састава за подстицање. ОДМ спецификација конструкције кабела и спољашње јакне директно се бави овим.

Почињење разговора о спецификацијама

Практична почетна тачка за спецификовање ОДМ коаксиалног скокача је дијаграма рутинга или једноставна листа: тип конектора на сваком крају, циљна дужина (или прихватљив опсег), ограничења радијуса савијања и опсег фреквенције који ће носити монтаж Из тог улаза, добављач са пуном покривеношћу интерфејса и способностма за произвођење прилагођености може предложити комбинацију кабла и конектора, потврдити електричну прилагодљивост са подацима тестова пре испоруке и испоручити збирке које инсталирају без компромиса у рутингу.

За инжењере за тестирање који су довољно дуго радили око ограничења каталога, резали кабелне петље, додавали адаптере и примећивали необјашњену варијацију мерења, прелазак на ЦОД-спецификоване коаксиалне састанке често елиминише неколико извора неси
