BNC-kabelkontakt: Termineringsguide för RF-system
Jag har utformat RF-signalkedjor för videos övervakningsinfrastruktur och precisionslaboratorieinstrument, och BNC-kabelanslutningen dyker upp konsekvent i båda ändarna av det spektrumet. Det är ett mogent gränssnitt, men att välja rätt impedans, fysisk variant och termineringsmetod för en specifik installation är något som ofta får erfarna ingenjörer att tappa röten, mer än man skulle tro. Den här guiden ger en praktisk, applikationsinriktad genomgång av de viktigaste besluten.
Användningsområden: Där detta gränssnitt används och varför

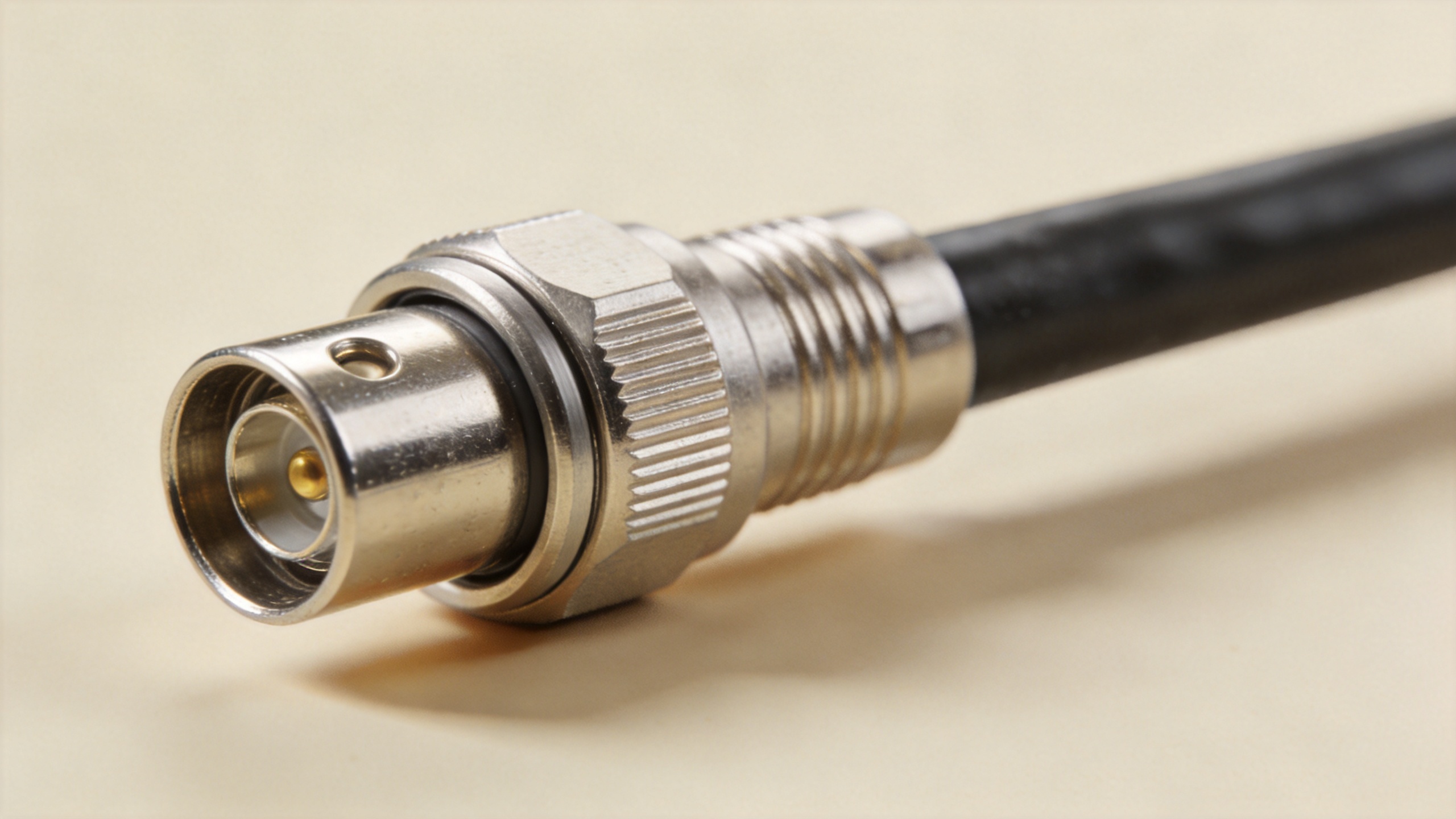

BNC-kabelanslutningens snabbkopplingsmekanism och kompakta formfaktor har gjort den till standardgränssnittet inom tre skilda applikationsområden. Att förstå hur kraven skiljer sig åt mellan varje område är utgångspunkten för korrekt val av någon BNC-kabelanslutning.
Videos övervakning och CCTV-system lita på detta gränssnitt för att överföra sammansatta och HD-SDI-signaler vid relativt låga frekvenser. Den karakteristiska impedansen på 75 Ω är dominerande här eftersom den matchar utrustning för sändning och video med koaxialkabel. Att använda en 50 Ω BNC-kabelanslutning i ett 75 Ω videosystem ger upphov till reflektioner som visar sig som ökad VSWR och signalförsvagning i HD-SDI-infrastrukturen.
Test- och mätutrustning —oscilloskop, signalgeneratorer, spektrumanalyserare, vektornätverksanalyserare—använder 50 Ω-varianten som standard. Gränssnittet är godkänt för minst 500 inkopplingar enligt MIL-STD-348 med en insättningsförlust på högst 0,2 dB vid 3 GHz. Utökade utformningar fungerar från likström upp till 12 GHz och täcker de flesta laboratoriemätbehoven under övergången till SMA- eller N-typ.
För radiokommunikation och RF-fördelningsramar , den 50 Ω-varianten uppnår en VSWR på maximalt 1,3:1 från DC till 4 GHz, vilket håller reflekterad effekt tillräckligt låg för att skydda sändarutgångarna. Effekthanteringen når cirka 316 W vid 1 GHz vid 25 °C – tillräckligt för de flesta lågeffekts-RF-applikationer.
Jag antog ursprungligen att samma BNC-kabelanslutningsval gällde lika väl för videodistributionspaneler som för RF-testbänkar. Skillnaden blev tydlig när ett videoinfrastrukturprojekt specificerade 50 Ω-gränssnitt genom hela systemet: VSWR var förhöjd vid varje punkt i systemet, vilket direkt kunde spåras till impedansmismatchen. Det som fungerade på RF-bänken orsakade aktivt reflektioner på videobussen.
Standard, rätvinklig och panelmonterad variant
När impedansvalet är gjort bestämmer den fysiska varianten vilken konfiguration som passar installationen.
Marknaden rak BNC-kabelanslutning är standardinställningen när routning inte är begränsad. Den ger den mest förutsägbara impedanskontinuiteten genom kåpan och den lägsta mekaniska påverkan på kabeln under installationen.
Marknaden 90-gradsvariant lämpar sig för installationer där monteringen måste komma ut från en panel i 90 graders vinkel. 90-gradsutföranden ger en mätbar ökning av VSWR jämfört med raka varianter, särskilt nära den övre gränsen av driftområdet på 4 GHz. Om ditt användningsområde håller sig under 4 GHz och fysiskt utrymme är den främsta begränsningen är en 90-grads BNC-kabelanslutning praktisk; när frekvensen närmar sig gränsen bör VSWR-bidraget från vinkelövergången inkluderas i länkbudgeten.
Marknaden panelmonteringsvariant används där en chassin vägg måste erbjuda ett fast gränssnitt till en extern montering. Denna konfiguration är vanlig i utrustning som monteras i rack, testfixture-chassin och RF-fördelningspaneler. Kontrollera kompatibiliteten mellan paneltjocklek och tillverkarens specifikation innan beställning – detta är en detalj som lätt kan missas och är svår att åtgärda efter att chassit har borrats.
50 Ω jämfört med 75 Ω: Anpassa impedansen till applikationen
Den fysiska skillnaden mellan 50 Ω- och 75 Ω-versionerna av detta gränssnitt är subtil – främst gäller det centrumkontaktens diameter och dielektrikums geometri – men de elektriska konsekvenserna av att blanda dem med kabeln eller utrustningen är inte subtila. Standardmodeller med 50 Ω uppnår en VSWR på maximalt 1,3:1 från likström upp till 4 GHz; versionen med 75 Ω är angiven till 1,5:1 inom samma frekvensområde. Att använda en 50 Ω BNC-kabelanslutning i ett 75 Ω-kabelsystem introducerar en reflexionskoefficient på cirka 0,2 vid varje anslutningsställe – en ungefärlig uppskattning, inte ett exakt värde för en länkbudget utan mätning, men den ger en uppfattning om omfattningen av problemet med impedansmismatch.
Regeln för parning: 75 Ω för videokablar och sändningsutrustning; 50 Ω för RF-, testutrustning och radiotillämpningar. I miljöer med blandad impedans är det bättre att använda en dedicerad 50 Ω-till-75 Ω-adapter vid övergångspunkten än att välja en hybridanslutning som inte uppfyller toleranserna för något av systemen fullt ut.
För tillämpningar som kräver strikt impedanskontroll över hela driftområdet är det BNC-ULTRA100 Precision BNC-kontakt kombinerar 50 Ω karaktäristisk impedans med en kontakttolerans på ±0,02 mm och ett skal av rostfritt stål, i enlighet med MIL-STD-348 – ett praktiskt val för högpresterande mätningar eller RF-system för militär användning.
Krimpförbindning och lödning: Kompatibilitet med kabelltyp
Anslutningsmetoden avgör den långsiktiga tillförlitligheten för gränsytan mellan kontakt och kabel. Både krimpförbindning och lödning används med denna kontakt; vilken metod som är bäst beror på kabelltyp, produktionsvolym och installatörens kompetens.
Krimpanslutning dominerar vid massproduktion och fältpåmontering. Den är snabbare än lödning och ger konsekventa resultat om rätt krimverktyg och rätt diesats används. Den avgörande faktorn är kompatibilitet med kabeln: krimpversioner tillverkas för specifika yttre kabeldiametrar, och att använda en krimpkropp dimensionerad för RG-58 på en RG-174-kabel leder till en för liten krimpförbindning som misslyckas vid vibration eller termisk cykling. För den rg174 bnc-kontakten , vilket passar kablar med en yttre diameter på 0,100 tum, inklusive RG-174, RG-316 och LMR-100A; en dedikerad crimpdöd för denna mindre yttre diameter är avgörande. RG-58 och RG-8X kräver sina egna RG174-BNC-kontakt- och dödspecifikationer.
Lödanslutning erbjuder flexibilitet vid prototyp- eller lågvolymsmontering där kabeltyper varierar och dedicerad crimpverktyg för varje variant är ekonomiskt olönsamt. Kompromissen är känsligheten för färdighet: ojämn lödflöde in i skärmen kan skapa en stel koppling vid kabelexit, vilket leder till intermittenta kontakter efter upprepad böjning. En väl utförd lötning är pålitlig; en gränsfallslötning är svår att identifiera visuellt och misslyckas ofta först efter driftsättning.
Förmonterade sammansättningar och konfigurationer med gränsnittskorsning
I installationer där konsekvent avslutningskvalitet och monteringslängd är avgörande – till exempel vid testuppställningar med fasade arrayer eller övervakningskabeldrag – eliminerar ett fabriksföravslutat alternativ installationsvariationer på plats. Worldpeak SS402 föravslutad kabellösning ger en färdig att distribueras lösning med verifierad insättningsförlust och VSWR-prestanda, vilket är användbart när det är lika viktigt att förkorta igångsättningstiden eller minska kompetensvariationen som själva specifikationen.
För bänkgenomkopplingar mellan 50 Ω-instrument är en bNC-hane till BNC-hane-kabel med RG-58C/U eller RG-316 standard. Kontrollera att båda ändarna på en BNC-hane till BNC-hane-kabel är dimensionellt anpassade till kabelns ytterdiameter och krimpanordningens specifikation innan montering. För att ansluta en standardinstrumentport till en mindre inbäddad modul används en bNC till SMB-kabel är den vanliga lösningen. BNC-sidan på varje BNC-till-SMB-kabel förblir en standard 50 Ω-lösning; SMB-anslutningens frekvens- och impedansspecifikation blir den begränsande faktorn för monteringen.
Worldpeak tillverkar RF-anslutningar och koaxiala monteringar som täcker DC upp till 18 GHz för BNC och andra standardgränssnitt, med förskickningskontroll av insättningsförlust och VSWR-scanning inkluderad för kabelmonteringsbeställningar. För integratörer som behöver inkommande inspektionsdata utan ett separat karaktäriseringssteg minskar denna testdokumentation arbetsbelastningen vid ankomst.
