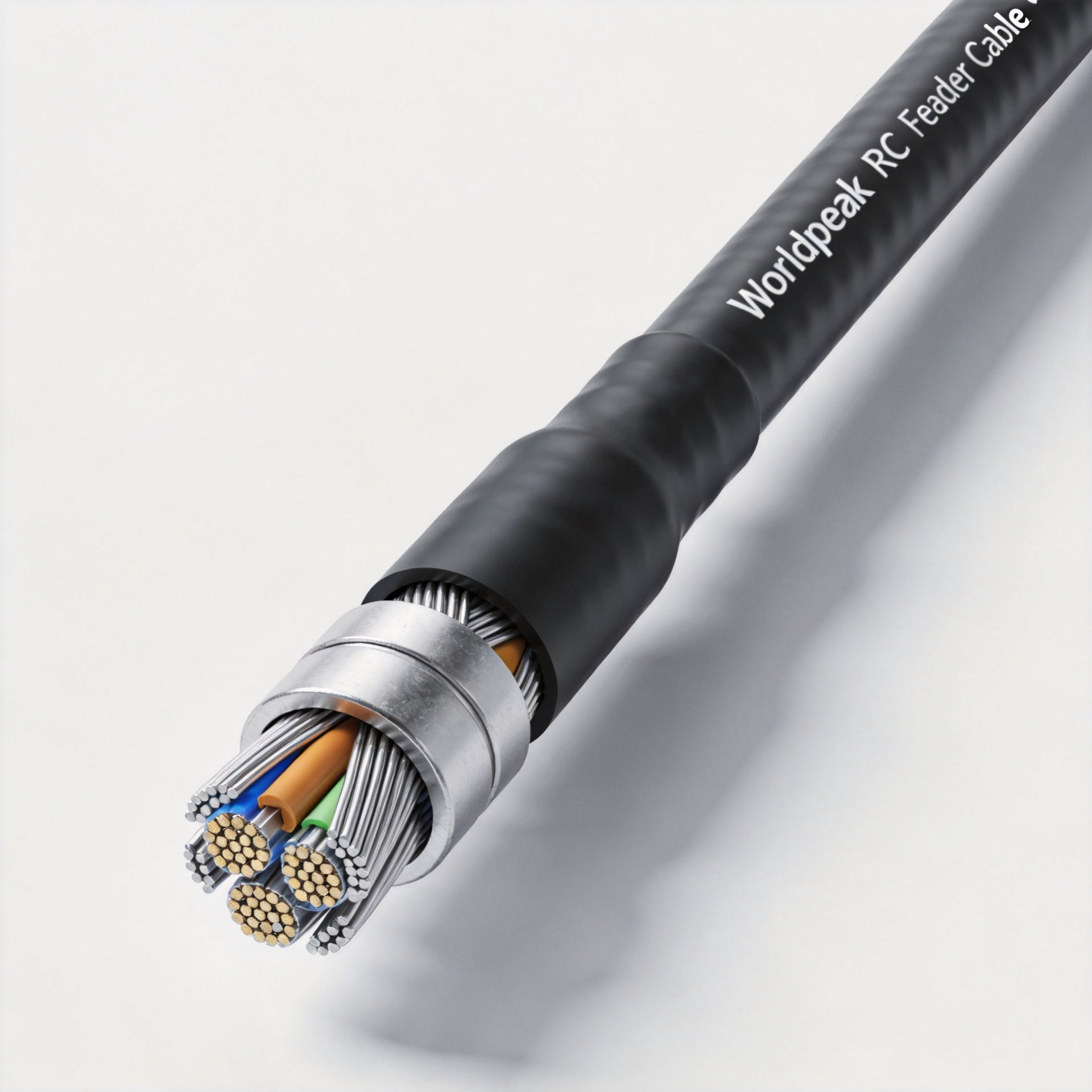

İletişim Besleme Kablosu Sinyalinin Test Edilmesi ve Doğrulanması
Bir baz istasyonunda, çatı anteninde veya dağıtılmış anten sisteminde (DAS) bir iletim besleme kablosu 50 ohm’luk koaksiyel bir kablo uzunluğundan fazlasıdır. Aktif ekipman ile anten arasında radyo frekansı enerjisini taşıyan yoldur. Kaybı, geri kaybı, konektör arayüzleri veya hava koşullarına karşı koruması yanlışsa sistem, sinyalin yayıcı elemana ulaşmasından önce kullanışlı marjını kaybedebilir. Pratik çözüm, bir kablo etiketine veya tek bir fabrika değerine güvenmek yerine tam yolu test etmektir.
Kablo makarası yerine sinyal yolundan başlayın
Bir besleme hattını bir zincir olarak ele alın: radyo veya uzaktan kumanda ünitesi, atlayıcı (jumper), ana besleme hattı, gerekliyse yıldırımdan koruma noktası, anten atlayıcısı ve anten bağlantısı. Her arayüz yansıma veya kayıp ekleyebilir. Zayıflama, frekansa ve uzunluğa göre belirtilir; bu nedenle çalışma bandı ve kurulumda kullanılan hat uzunluğu belirtilmeden verilen bir teknik veri sayfası değeri eksiktir. Frekans yükseldikçe kablo zayıflaması genellikle artar; daha uzun hatlar, bağlantı marjı açısından biriken kaybı daha önemli hale getirir.
Düşük kayıp, antende daha fazla iletim gücü bırakmak ve dönüş yolunda daha fazla alınan sinyali korumak açısından önemlidir. Yüksek kalkanlama (shielding) ise farklı bir nedenden dolayı önemlidir: RF yoğun bir alanda besleme hattının istemsiz bir alım veya yayma yolu haline gelmesini engeller. Bu iki özellik, doğru konektörlerin, tork değerlerinin, gerilim boşaltma (strain relief) düzenlemelerinin, topraklamanın ve sızdırmazlık sağlamanın gerekliliğini ortadan kaldırmaz.
Sipariş vermeden veya test etmeden önce, rota uzunluğunu, planlanan bükümleri, ekipman frekans aralığını, beklenen ortalama ve tepe gücü değerlerini, konektör cinsiyetlerini ve maruz kalma profilini belgeleyin. Bu basit kayıt, yaygın bir entegrasyon gecikmesini önler: bir arayüz ailesi belirtmek ancak cinsiyeti ya da kablo/konektör sonlandırma düzenini tam olarak atlamak. Bu durum özellikle bir n erkek ile n erkek kablo bir bölüm için talep edilirken, ekipman bağlantı noktası veya aşırı gerilim koruyucusu aslında farklı bir cinsiyet ya da arayüz gerektirdiğinde geçerlidir.
Besleyici boyutunu kısıtlamalara göre seçin: 7/8 inç, 1-5/8 inç ve buruşlu yapı
Çap, bir kalite sınıfı değil, bir karar verme aracıdır. Daha büyük besleyici yapısı, iletken kaybı katkısını azaltabilir ve ısı dağıtımını iyileştirebilir; bu nedenle daha uzun veya daha yüksek güçte dış mekân hatları için sıklıkla tercih edilir. Karşılığı, ağırlık, bükülme yarıçapı, yönlendirme açıklığı, destek donanımı ve montaj çabasıdır. Sonucu yalnızca çapa dayandırmak yerine, üreticinin frekans özelinde zayıflama ve güç verilerini tam yapıya göre karşılaştırın.
| Seçenek | Genellikle uyduğu yerler | Teslim edilmeden önce neyin doğrulanacağı |
|---|---|---|
| 7/8 inç korugeli besleme kablosu | Daha düşük kayıp ve yönetilebilir yönlendirme arasında denge gerektiren dış mekân besleyici hatları. | Bant özelinde zayıflama, onaylı bükülme yarıçapı, askılar, konektör uyumluluğu ve sızdırmazlık yöntemi. |
| 1-5/8 inç besleme kablosu | Rota geometrisi ve destek yapısı izin verdiğinde, daha uzun, daha yüksek güçte veya kayba duyarlı ana hatlar. | Kule veya tava üzerindeki yük, montaj ekipmanı, bükülme alanı, çevresel derecelendirme düşüşü ve uçlandırma planı. |
| Daha küçük veya esnek koaksiyel montaj | Kısa jumper'lar, ekipman geçişleri ve yönlendirme esnekliğinin belirleyici olduğu yerler. | Konektörün gerilim boşaltımı, minimum bükülme yarıçapı, faz/uzunluk gereksinimleri ve tam montajın kayıp katkısı. |
Onaylı bir ürün referansı için, 7/8" Oluklu Bakır Besleme Kablosu - 50 Ohm projeye ait çizimlerle ve tedarikçinin güncel veri sayfasıyla kurulum uyumunu inceleyin. Önceden hazırlanmış uçlandırmalardan yararlanan dağıtımlar için mevcut Worldpeak 1-2 besleyici ön-sonlandırılmış kablo montajı gönderimden önce tam kablo-ve-konektör konfigürasyonunu doğrulamak amacıyla kullanışlı bir referans noktasıdır.
Bir iletişim besleme kablosunun test edilmesi için saha iş akışı
- Enerji vermeden önce kontrol edin. Kablo kimlik numarasını, hat etiketini, konektör ailesini, cinsiyetini, merkez temas durumunu, kılıf durumunu, destekleri ve bükülme yarıçapını doğrulayın. Geçiş noktalarına, topraklama noktalarına ve kablonun metal yüzeylerle sürtünebileceği yerlere dikkatlice bakın.
- Test planının izin verdiği yerlerde sürekliliği ve yalıtımı doğrulayın. Temel bir elektriksel test, merkez iletkenin açık olduğunu veya istemsiz bir kısa devreyi ortaya çıkarabilir. Bu test, RF tarama testini yerine koymaz.

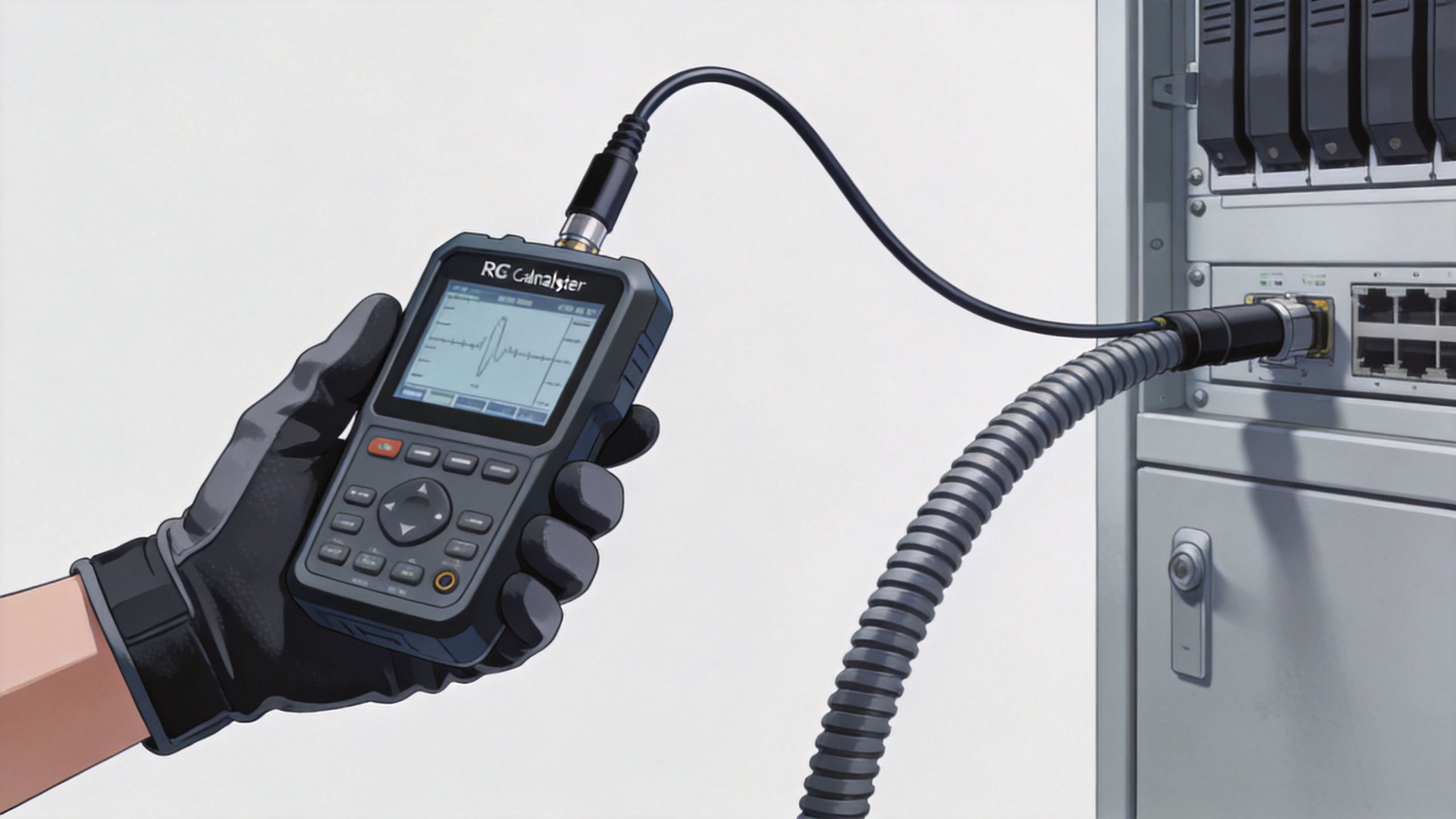

- Çalışma bandı boyunca geri dönüş kaybını veya VSWR değerini ölçün. Kalibre edilmiş bir cihaz ve kabul edilen bir referans düzlemi kullanın. İzleri proje kabul kriterleriyle karşılaştırın ve tek bir frekans noktasındaki okumaya güvenmek yerine yeni tepe noktaları, dalgalanmalar veya bant kenarı bozulmalarını inceleyin.
- Yerleştirme kaybını beklenen rota ile karşılaştırın. Beklenen değer, kablo türünü, gerçek uzunluğu, frekans bandını ve izin verilen konektör katkılarını yansıtmalıdır. Ölçülen kayıp beklenmedik şekilde yüksekse, tüm besleme hattını hemen değiştirmek yerine bölümleri ve konektörleri izole edin.
- RF ölçümlerinden sonra fiziksel bir yeniden kontrol gerçekleştirin. Uygun konektör prosedürünü kullanarak torku doğrulayın, gerilim gevşetmesini yeniden sağlayın ve su geçirmezliğin tamamlandığını teyit edin. Kurak bir kabul testinde kabul edilebilir görünen bir bağlantı, eşleşen arayüz doğru şekilde mühürlenmemişse sıcaklık döngüleri veya su teması sonrasında kaymaya uğrayabilir.
- Temel durumu kaydedin. İz kaydını, kablo kimlik numarasını, rotayı, ölçüm cihazı ayarlarını, tarihi ve düzeltici eylemi kaydedin. Gelecekteki bakım süreçlerinde yalnızca geçti/kaldı notundan çok daha faydalı olan bu temel veri setidir.
Besleme ve geçiş montajları için doğrulama çalışma sayfası
Her seferinde aynı kayıt formunu kullanın iletim besleme kablosu : uç noktaları belirtin iletim besleme kablosu , rota uzunluğunu, çalışma bandını, ölçülen VSWR değerini, iletim kaybı izini, konektör tork kaydını ve mühürleme kontrolünü içerir. Bir iletim besleme kablosu kabul kaydı, tarama için kullanılan referans düzlemini de belirterek her iki ucun adını da belirtmelidir. Bir iletim besleme kablosu onarım sonrası yeniden test edildiğinde, yeni sonucu yalnızca izole olarak değerlendirmek yerine orijinal iletim besleme kablosu temel verisiyle karşılaştırın.
Hava koşullarına dayanıklılık, RF test planının bir parçasıdır
Mühürleme, son estetik adım gibi görünebilir; ancak öyle değildir. Uygulamada konnektöre kablo arayüzü, elektrik sisteminin bir parçasıdır. Nem girişi, gevşek bant üst üste bindirilmesi, hasarlı koruyucu kapaklar veya kılıf üzerindeki bir çentik, zamanla kayıp veya yansıma davranışını değiştirebilir. Çatı ve kule çalışmaları için konnektör sistemi için onaylanmış mühürleme sırasını kullanın, rota bir damla yolu gerektiriyorsa bunu sağlayın, suyun düşük noktada birikmesini önleyin ve montajı kurulum spesifikasyonuna göre UV ışınlarına ve aşınmaya karşı koruyun.
Teslimatta pratik bir soru sorun: Bir teknisyen yağmurlu mevsimin ardından döndüğünde, besleyiciyi tanımlayabilir mi, contasını inceleyebilir mi ve yeni bir izi kabul baz çizgisiyle karşılaştırabilir mi? Cevap hayırsa, saha kapatılmadan önce etiketleri ve dokümantasyonu iyileştirin. Worldpeak’in onaylı kablo montaj yeteneği, standart olmayan uzunlukları, karışık konektör yapılandırmalarını, uygulamaya özel kılıf veya dış iletken özelliklerini ve kablo montajları için sevkiyattan önce elektriksel test dokümantasyonunu içerir. Bu yetenekler, RFQ’da çalışma bandı, uzunluk toleransı, konektör cinsi, ortam ve gerekli test kaydı baştan tanımlandığında en değerlidir.
Sistem kazancını koruyan bakım kontrolleri
- Sağlanan bakım aralığında sahadaki maruz kalan kılıfları, destekleri, kelepçeleri, topraklama bağlantılarını ve konektör contalarını inceleyin.
- Anten yakınlarında çalışma yapıldıktan sonra, fırtına etkisinden sonra veya ekipman değiştirildikten sonra özellikle ani VSWR veya yansıma kaybı değişikliklerini orijinal taramaya göre gözden geçirin.
- Kablo desteklerinin keskin kıvrımlar, ezilme noktaları veya titreşim aşınması oluşturacak kadar yer değiştirmemiş olduğundan emin olun.
- Yedekleme montajlarını kablo türüne, uzunluğuna, arayüze, cinsine ve test kaydına göre izlenebilir tutun.
- Bir arıza yerel olarak belirlendiğinde, ilgili geçişi veya bölümü düzeltin ve bağlantıyı hizmete geri vermeden önce tam yolu yeniden tarama işlemine tabi tutun.
Seçim ve doğrulama kriterlerinin birlikte çalışmasını sağlayın
Bir iletişim besleme kablosu, tek bir mühendislik yolu olarak seçilmeli ve kabul edilmelidir. Birincil kısıtlamanız uzun ve kayıp duyarlı bir rota ise, kayıp bütçesi ve kurulum geometrisi en büyük ağırlığı taşımak zorundadır. Erişim ve yönlendirme kısıtlıysa, bükülme yarıçapı, destek tasarımı ve doğru şekilde belirtilen geçiş montajı sonucu belirleyebilir. Kurulum açık alanda yapılacaksa, konnektörlerin sızdırmazlığı ve kurulum sonrası belgelenmiş tarama sonuçları, kablonun kendisinin yapısı kadar önemlidir.
Bir mühendislik ekibi için çalışma modeli basittir: tam besleme sistemi belirtin, işletim bandı boyunca doğrulayın, temel durumu belgeleyin ve RF ölçümüne gösterdiğiniz aynı özeni fiziksel kuruluma da göstererek bakımını sağlayın. Bu yaklaşım, besleme kablosu seçimini bir katalog seçimi halinden, kapsama alanını, kazancı ve bakımı kolaylığı üzerinde tekrarlanabilir bir kontrol haline dönüştürür.
