Motorola R7 na BNC-vroulike koaksiale adapter

Die Motorola R7 digitale twee-wei radio het ’n eie antenne-interfacestruktuur en bied nie natuurlike kompatibiliteit met bedryfsstandaard BNC-konnektors nie, wat ’n professionele, spesiale adapter ’n noodsaaklike toebehore vir eksterne antenne-aansluiting en RF-toetsing maak. Hierdie onverenigbaarheid vind sy oorsprong in die R7-radio se unieke, pasgemaakte antenne-interface-ontwerp, wat ’n ingeboude RF-toetspoort by die basis van die antenne-socket insluit vir toestel-diagnose en seinopsporing. Direkte installasie en aansluiting van konvensionele standaard BNC-konnektors sonder ’n adapter sal fisiese strukturele interferensie, swak kontak en abnormale RF-sein-oordrag veroorsaak. In ernstige gevalle kan dit kortsluitings in die stroombaan en permanente skade aan die radio se interne RF-modules veroorsaak. Die besonderhede van die tegniese verskille, die funksies van die adapter, produkklasifikasies en gestandaardiseerde gebruiksspesifikasies word sistematies soos volg ontleed.



I. Verskille in koppelvlakke en die noodsaaklikheid van adapters
1. R7 se unieke koppelvlakontwerp
Verskil van tradisionele universele radio-antenne-interfaces: die Motorola R7 se antenne-poort het ’n onafhanklike RF-diagnose-toetspoort wat geïntegreer is aan die onderkant van die sokkel, en wat gereserveer is vir professionele ingenieurs om RF-signaalopsporing, toestel-foutdiagnose en prestasie-kalibrering uit te voer. Standaard universele BNC-konnektors pas glad nie by hierdie dubbele-poort-strukturele ontwerp nie. Onbevoegde en gedwonge installasie sal veroorsaak dat die metaalkontakte van die BNC-konnektor per abuis die gereserveerde toetspoort raak en kortsluit. Hierdie verkeerde kontaktoestand verminder nie net die normale RF-signaaloorbrenging nie, maar bring ook risiko’s van statiese deurbraak en stroomlekke mee, wat tot onstabiele radiobedryf of selfs onherstelbare hardewarebeskadiging kan lei. Die oorspronklike ondersteunende antenne van die R7-radio maak gebruik van ’n spesiale ingekerfde basisstruktuurontwerp wat die toetspoort perfek ontwyk en akkurate koppeling verseker, terwyl gewone standaard BNC-konnektors geen doelgerigte strukturele aanpassingsfunksie het nie.

2. Beperkings van standaard BNC-konnektors
Benewens strukturele nie-ooreenstemmings het standaard BNC-konnektors ook inherente impedansieparameterdefekte wat nie aan die werkkenmerke van die R7-radio kan aanpas nie. Die meeste konvensionele standaard BNC-konnektors is ontwerp met ’n 75Ω karakteristieke impedansie, wat wyd in tradisionele videosendingstelsels en lae-frekwensie-signaaltoerusting toegepas word. In teenstelling daarmee werk die Motorola R7-radio in die 400–527 MHz professionele kommunikasiefrekwensieband en vereis dit streng ’n 50Ω-standaard RF-sendingstelsel om doeltreffende radio-signaal-ontvangs en -uitsending te ondersteun. Die direkte gebruik van 75Ω BNC-konnektors sal ernstige impedansiemismatch veroorsaak, wat ernstige signaalrefleksie sal uitlok. Verwante toetsdata toon dat die refleksieverlies wat deur hierdie mismatch veroorsaak word, meer as 30% kan oorskry, wat kommunikasiesensitiwiteit grootliks verminder, signaaldeurdringingsvermoë verswak en die normale kommunikasieprestasie van die radio ernstig beïnvloed.

II. Kernfunksies van Gespesialiseerde adapters
1. Fisiese versoenbaarheid
Professionele, gespesialiseerde R7-adapters is spesifiek geoptimeer vir die radio se unieke koppelvlakstruktuur, met die kernontwerpdoel om veilige en stabiele fisiese koppeling te bereik. Die adapter brei die kernsignaal-kontakstruktuur uit deur middel van presisie-strukturele ontwerp, wat effektief die ingeboude toetspoort van die R7-koppelvlak omseil en verseker dat slegs die primêre signaalpen akkuraat verbind word om normale signaaloordragting te voltooi. Sy sleutelgeoptimeerde strukture sluit in ’n uitgebreide isolerende liggaam wat die toetspoort heeltemal isoleer om kortsluitingsversteuring te voorkom, sowel as aangepaste presisiedraad wat perfek pas by die R7-radio se nie-standaard draadpas om losmaking en swak kontak as gevolg van onbypassende drade te voorkom.

2. Impedansaanpassing
Hoë-kwaliteit, spesiale R7-adaptere volg streng die 50Ω professionele RF-norm, met hoë-presisie goudgeplateerde gevoerende kontakte. Hierdie ontwerp kan effektief signaalrefleksie en -verswakking onderdruk en bereik uitstekende impedansaanpassing. Die spanningstaande-golfverhouding (VSWR) van gekwalifiseerde spesiale adaptere word binne die werkfrekwensieband beheer by ≤1,2 om hoë-getrouheid-signaaloordrag te verseker. In vergelyking daarmee het algemene universele adaptere dikwels ruwe vervaardigingsprosesse en onstabiele impedansparameters, met ’n VSWR van ≥1,5, wat nie aan die R7-radio se hoë-presisie kommunikasievereistes voldoen nie en sal voortdurende signaalverlies veroorsaak tydens langtermyngebruik.



III. Gewone adaptertipes

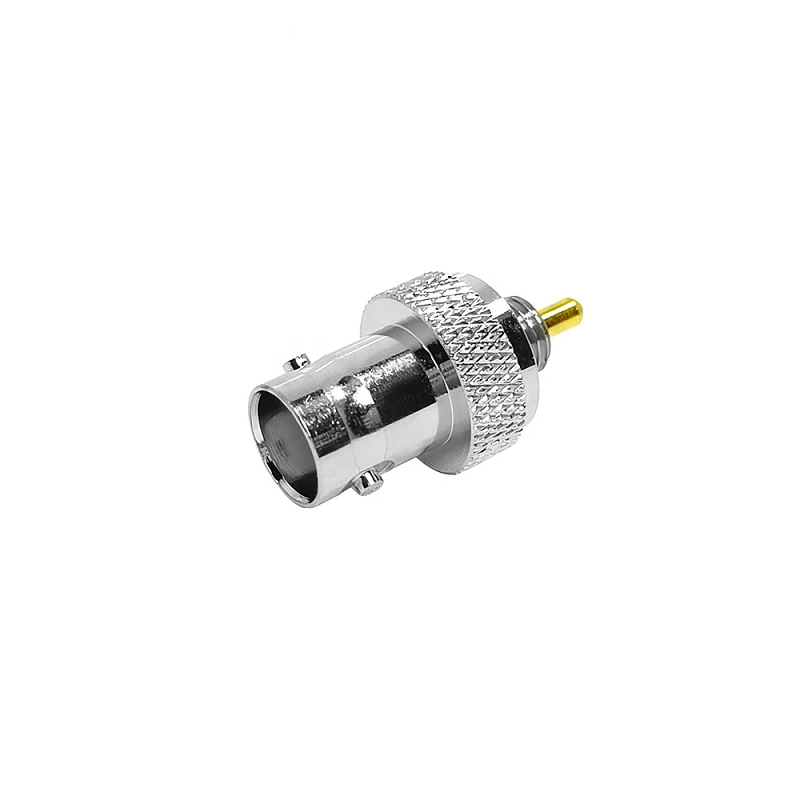

1. Eenrigtingadapter (R7-vroulik → BNC-manlik)
Hierdie is die mees algemeen gebruikte universele adaptermodel, wat hoofsaaklik gebruik word om die Motorola R7-radio met verskeie standaard BNC-eksterne antennas en professionele RF-toetstoerusting soos spektrumanaliseerders en sein-toetstoerusting te verbind. Sy standaard tegniese spesifikasies dek volledig die daaglikse gebruikvereistes van die radio: die effektiewe frekwensiebereik is DC–3 GHz, wat die R7 se 400–527 MHz-werkfrekwensieband volledig insluit met voldoende prestasie-marge. Die hoofliggaam is vervaardig uit nikkel- en goudgeplateerde koper-legering saamgestelde materiale, wat uitstekende korrosiebestandheid, oksidasiebestandheid en ultra-laag kontakweerstand bied, wat stabiele oordragprestasie in langtermyn buitelug- en industriële omgewings verseker. Die groothandelsprys van hierdie adapter bly stabiel by $1,5–$2,5 per eenheid, met hoë koste-doeltreffendheid vir massale implementering.

2. Dubbelpoort-toetsadapter
Die dubbelpoort-toetsadapter is 'n professionele ingenieursbykomst wat geoptimaliseer is vir ontfoutings- en moniteringsituasies. Sy kernvoordeel is dat dit die toegangsfunksie van die oorspronklike toetspoort kan behou terwyl dit die eksterne antenna aansluit, wat real-time RF-signaalmonitering, toestelprestasietoetsing en foutdiagnose sonder die ontmontering van die antenna moontlik maak. Dit word hoofsaaklik gebruik in professionele ingenieursontfouting, onderhoud van kommunikasietoestelle en laboratoriumsignaalmonitering. Dit is belangrik om daarop te let dat hierdie toetspoort streng kragdraagbeperkings het. Dit kan nie hoë-krag-uitsendseine vir 'n lang tyd dra nie, anders sal dit interne stroombaanoorbelading en permanente komponentbeskadiging veroorsaak; dit is dus slegs geskik vir lae-krag-signaaldeteksie en nie vir formele kommunikasie-uitsendingwerk nie.

IV. Gebruiksvoorbehoude
1. Vermy direkte antenneverandering
Die dwing van nie-gekwalifiseerde, nie-standaard adapters of die privaat wysiging van antennasnitte om aan BNC-konnektors aan te pas, sal verskeie potensiële risiko's meebring. Eerstens is daar 'n ESD-statiese-elektrisiteit-gevaar: buite-antennas wat buite geïnstalleer word, is geneig om statiese elektrisiteit op te bou, en die nie-geaarde gewysigde struktuur sal statiese elektrisiteit deur die R7-toetshawe lei, wat direk interne presisie RF-komponente beïnvloed en beskadig. Tweedens sal 'n ernstige impedansmisverhouding oormatige VSWR-swingings veroorsaak. Wanneer die radio teen 'n nominaal drywingskrag van 5 W uitsend, sal voortdurende misverhoudde seine hitte-ophoping in die kragversterkermodule veroorsaak, wat tot prestasievermindering of selfs brand van sleutelkomponente lei.

2. Kiesriglyne
Tydens werklike keuse- en aanpaswerk moet drie kernkriteria gevolg word. Eerstens moet die 50Ω professionele kommunikasiegradering bevestig word, en 75Ω video-graad BNC-adaptere met onbypassende parameters moet ten sterkste uitgesluit word. Tweedens moet die toetspoortisolasiestatus nagegaan word, en voorkeur moet aan hoë-kwaliteit adaptere gegee word wat met "Toetspoort Veilig" gemerk is of wat duidelike isolasiebeskermingsmeganismes het om kortsluitings risiko’s te vermy. Derdens moet produkte met heeltemal metaalhuisings gekies word; plastiekhuisingsadaptere is geneig om los te raak as gevolg van vibrasie en temperatuurveranderings tydens gebruik, wat tot onderbreking van die sein en onstabiele kommunikasie lei. Vir langtermyn buite-antenne-instellings word Motorola-gesertifiseerde spesiale adaptere of amptelike OEM-aangepaste oplossings ten sterkste aanbeveel. Ongeautoriseerde wysigings en die gebruik van nie-standaard toebehore sal nie net die amptelike waarborg nulstel nie, maar ook potensiële veiligheidsrisiko’s meebring. Vir hoë-standaard professionele RF-instellingscenario’s moet ’n vektor-netwerk-analiseerder gebruik word om die VSWR te kalibreer en impedansaanpassing te verifieer voordat dit formeel gebruik word, om stabiele en betroubare toestelbedryf te verseker.
