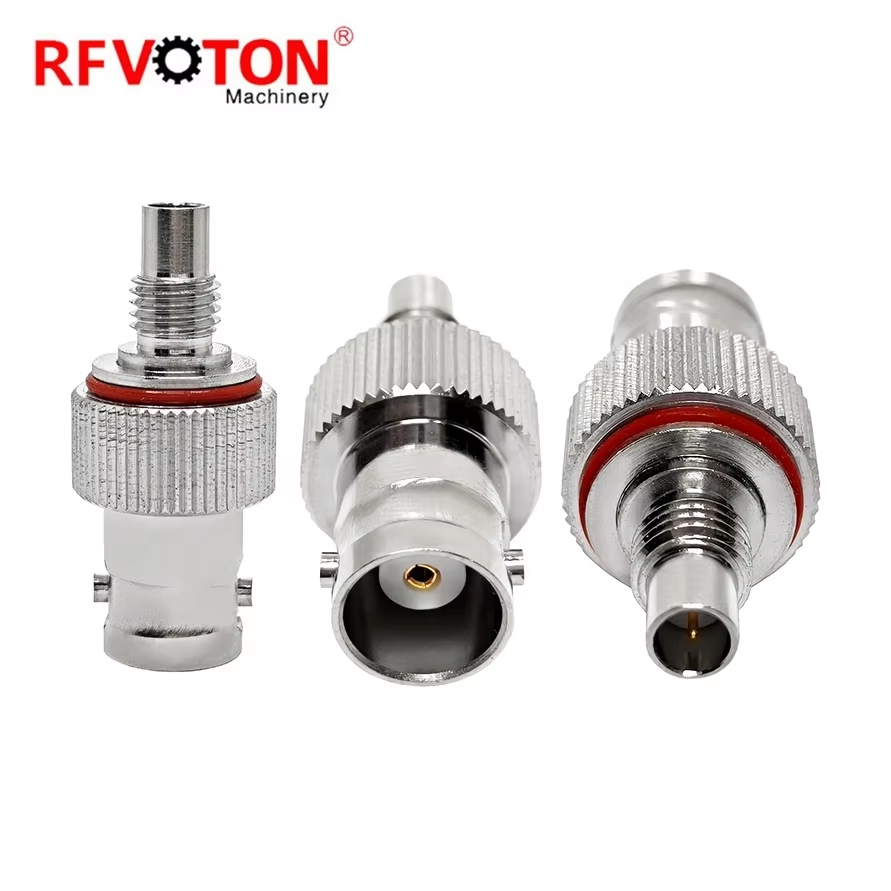

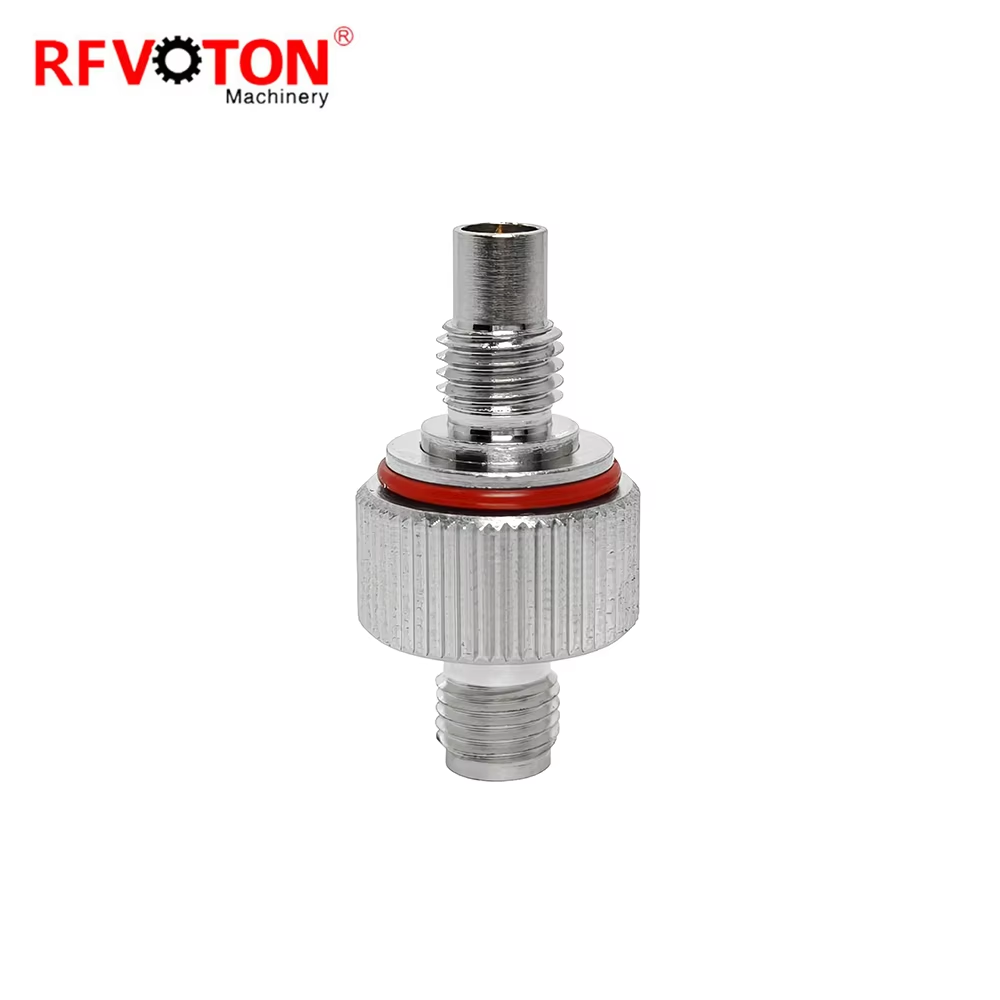

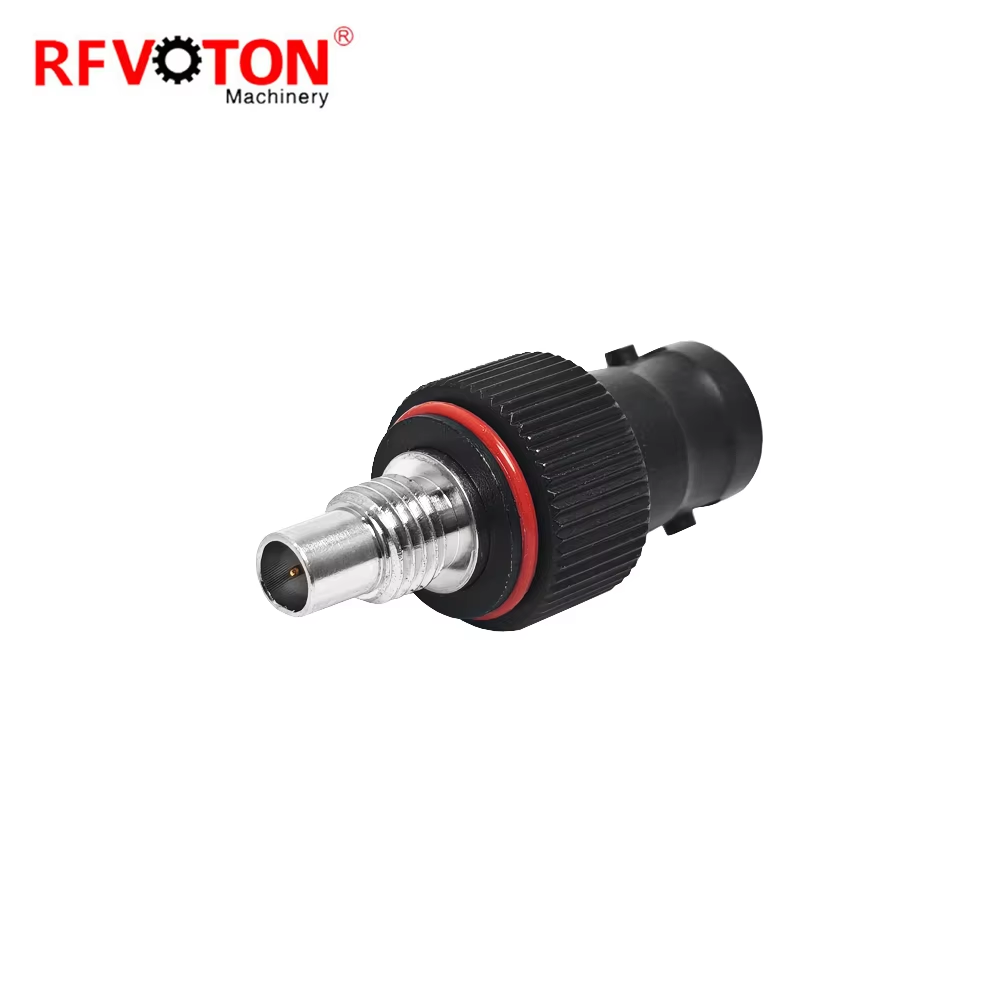

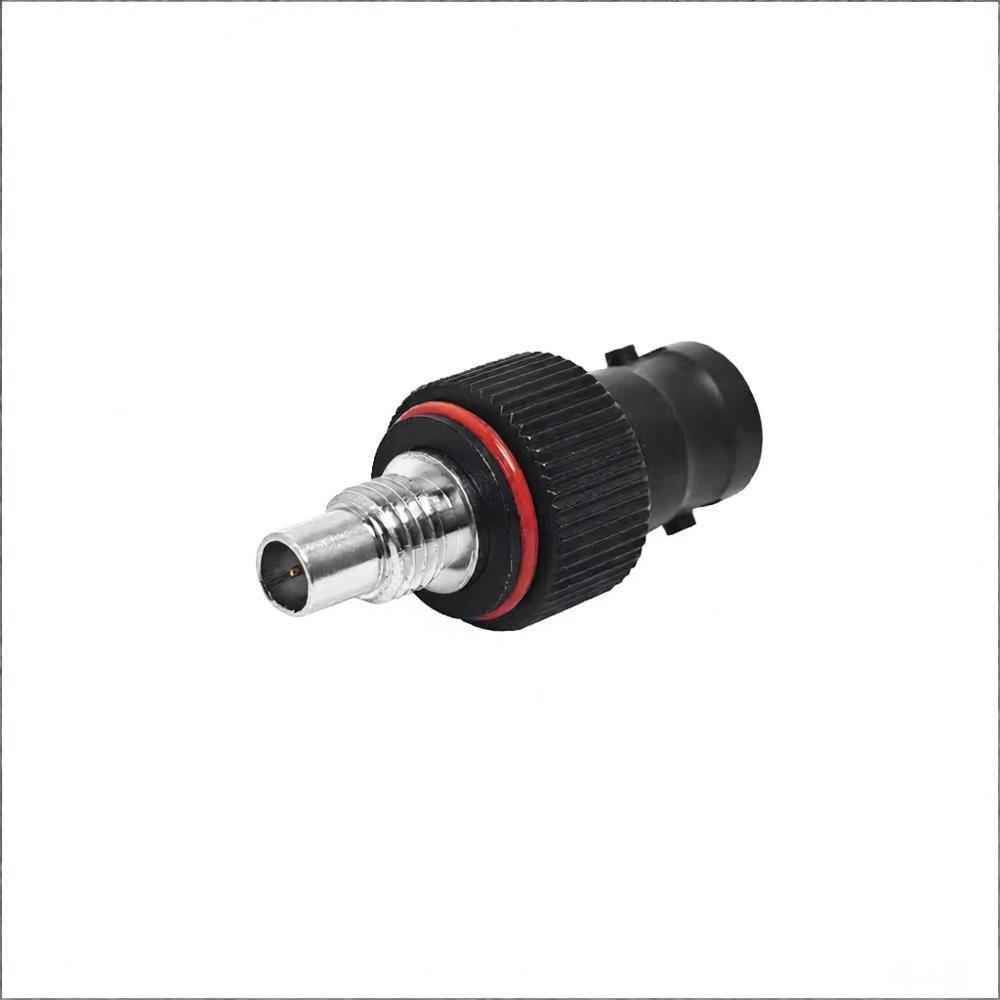

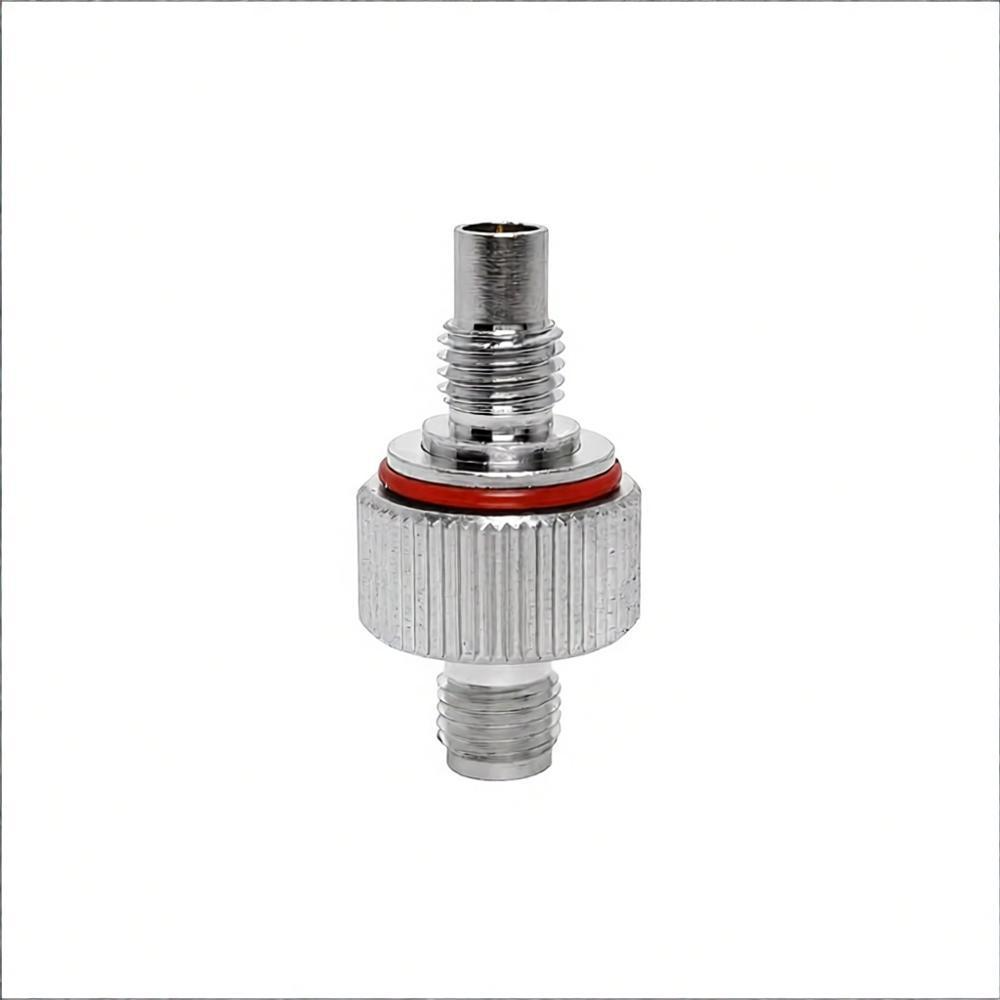

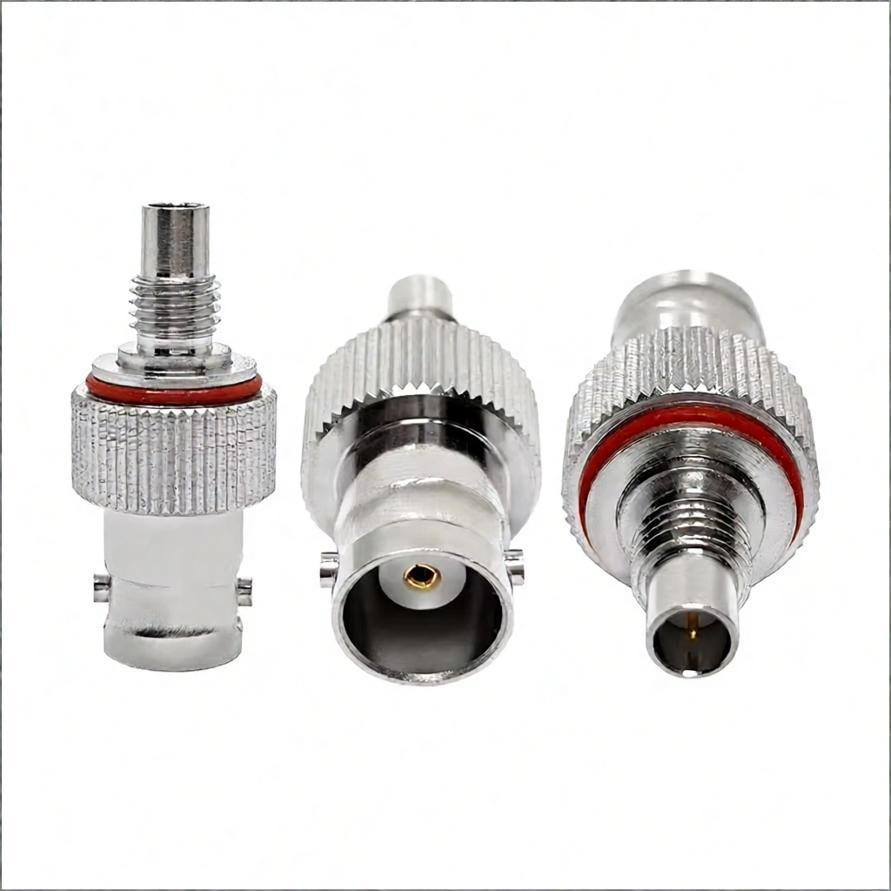

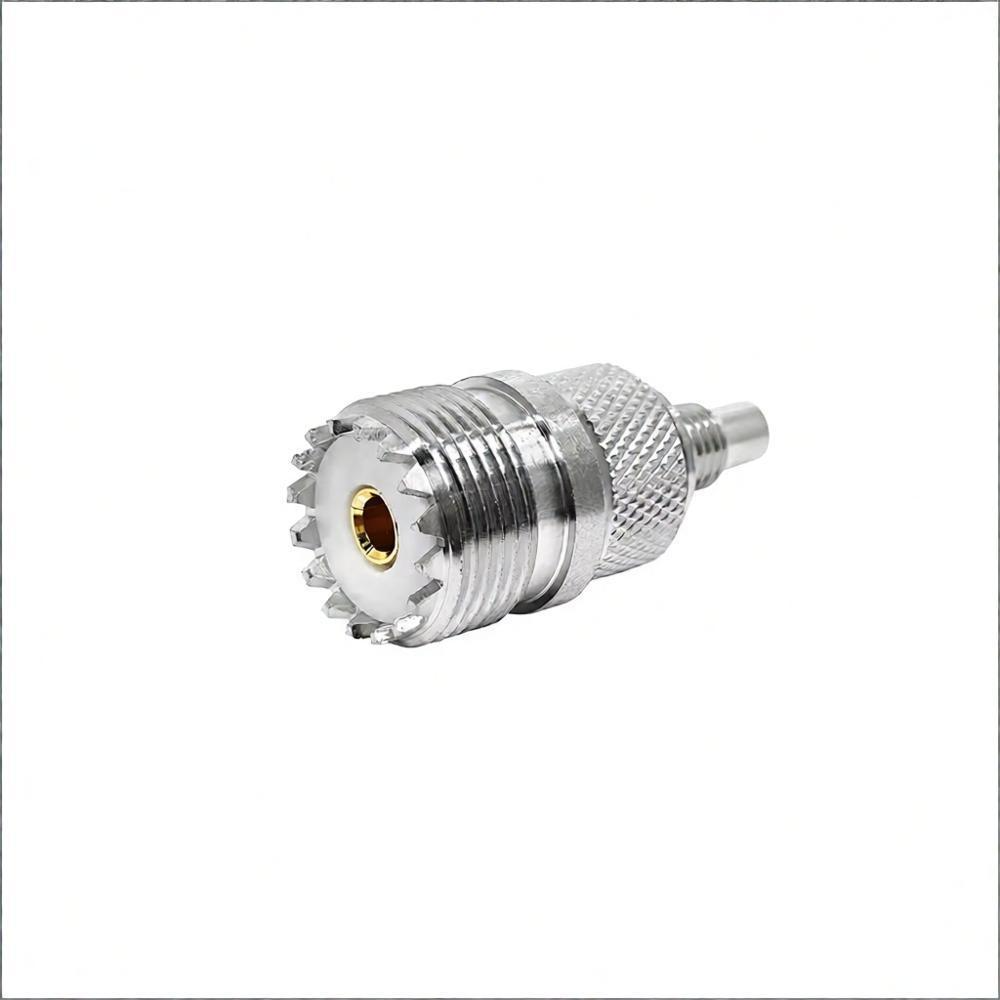

محول كوكسيالي من نوع Motorola R7 إلى أنثى BNC

تتميز الراديو الرقمي ثنائي الاتجاه من موتورولا طراز R7 بهيكل واجهة هوائي خاصٌّ به ولا يوفر توافقًا أصليًّا مع موصلات BNC القياسية في القطاع، ما يجعل محولًا احترافيًّا مخصصًا إكسسوارًا ضروريًّا لتوصيل الهوائي الخارجي وإجراء اختبارات الإشارات الراديوية (RF). وتنشأ هذه عدم التوافق من تصميم واجهة الهوائي المخصصة الحصرية في جهاز الراديو R7، والتي تدمج منفذ اختبار إشارات راديوية (RF) مدمجًا عند قاعدة مقبس الهوائي لتشخيص الأجهزة وكشف الإشارات. ويؤدي تركيب موصلات BNC القياسية التقليدية وتوصيلها مباشرةً دون استخدام محول إلى تداخل هيكلي مادي، وضعف في التوصيل، وانحراف في انتقال إشارات الراديو (RF). وفي الحالات الشديدة، قد يتسبب ذلك في حدوث دوائر قصيرة كهربائية وتلف دائم في وحدات الإشارات الراديوية (RF) الداخلية للراديو. ويتم تحليل الاختلافات الفنية التفصيلية، ووظائف المحول، وتصنيفات المنتج، والمواصفات القياسية للاستخدام بشكل منهجي فيما يلي.



أولاً. الاختلافات في واجهة الاتصال وضرورة استخدام المحولات
١. التصميم الفريد لواجهة الاتصال في طراز R7
يختلف منفذ الهوائي في جهاز Motorola R7 عن واجهات الهوائيات الراديوية العالمية التقليدية، حيث يدمج منفذ الهوائي منفذ اختبار تشخيصي مستقل للإشارات الراديوية (RF) في قاع المقبس، وهو مُخصَّص للمهندسين المحترفين لإجراء عمليات كشف إشارات RF وتشخيص أعطال المعدات ومعايرة الأداء. ولا تتوافق موصلات BNC القياسية العالمية أبدًا مع هذا التصميم الهيكلي ذي المنفذين. وقد يؤدي التركيب غير السليم أو القسري إلى لمس الموصلات المعدنية لمُوصِل BNC بالخطأ منفذ الاختبار المُحفوظ، مما يتسبب في حدوث قصر كهربائي. وهذه الحالة الخاطئة للتلامس لا تشوه انتقال إشارة RF العادية فحسب، بل وتُعرِّض النظام أيضًا لمخاطر الانهيار الناتج عن الشحنات الساكنة وتسرب التيار الكهربائي، ما يؤدي إلى عدم استقرار تشغيل الراديو أو حتى تلفٍ دائمٍ في المكونات الإلكترونية. أما الهوائي الأصلي المُرفق مع راديو R7 فيعتمد تصميم قاعدة مُسنَّنة خاصًا يتفادى منفذ الاختبار تمامًا ويحقِّق الاتصال الدقيق، في حين أن موصلات BNC القياسية العادية تفتقر إلى أي وظيفة تكيُّف هيكلي موجَّهة لهذا الغرض.

٢. قيود موصلات BNC القياسية
وبالإضافة إلى عدم التطابق الهيكلي، فإن موصلات BNC القياسية تمتلك أيضًا عيوبًا جوهرية في معايير الممانعة لا تسمح لها بالتكيف مع خصائص تشغيل جهاز الراديو R7. فمعظم موصلات BNC القياسية التقليدية مصمَّمة بممانعة طبيعية تبلغ ٧٥ أوم، وهي تُستخدم على نطاق واسع في أنظمة نقل الفيديو التقليدية وأجهزة الإشارات ذات التردد المنخفض. أما جهاز الراديو Motorola R7 فيعمل في نطاق الترددات الاحترافية للاتصالات من ٤٠٠ إلى ٥٢٧ ميجاهرتز، ويقتضي بدقة استخدام نظام انتقال إشارات راديوية قياسي يبلغ ممانعته ٥٠ أوم لدعم عملية إرسال واستقبال الإشارات الراديوية بكفاءة. إن الاستخدام المباشر لموصلات BNC ذات الممانعة ٧٥ أوم يؤدي إلى عدم تطابق خطير في الممانعة، ما يُحفِّز انعكاسات شديدة في الإشارة. وتُظهر بيانات الاختبار ذات الصلة أن خسارة الانعكاس الناجمة عن هذا عدم التطابق قد تتجاوز ٣٠٪، مما يقلل بشكل كبير من حساسية الاتصال، ويُضعف اختراق الإشارة، ويؤثر تأثيرًا جسيمًا على أداء جهاز الراديو الطبيعي في الاتصال.

ثانياً: الوظائف الأساسية للمحولات المخصصة
١. التوافق المادي
تتميز المحولات المخصصة الاحترافية من طراز R7 بأنها مُحسَّنة خصيصاً لهيكل واجهة الراديو الفريدة، حيث يكمن الهدف الأساسي من التصميم في تحقيق الاتصال المادي الآمن والمستقر. وتقوم هذه المحولات بتوسيع هيكل تلامس الإشارات الأساسي عبر تصميم هيكلي دقيق، مما يتيح تجاوز منفذ الاختبار المدمج في واجهة R7 بكفاءة، ويضمن أن تتصل دبوس الإشارة الأساسي فقط بدقة لإنجاز انتقال الإشارة بشكل طبيعي. ومن أبرز الهياكل المحسَّنة فيها: جسم عازل ممدود يعزل منفذ الاختبار بالكامل لتفادي التداخل الناتج عن الدوائر القصيرة، وخرائط دقيقة مخصصة تتناسب تماماً مع خطوة الخيوط غير القياسية الخاصة براديو R7، ما يمنع فكّ التوصيل أو سوء التماس الناتجين عن عدم توافق الخيوط.

٢. مطابقة المعاوقة
محولات R7 المخصصة عالية الجودة تتبع بدقة معيار RF الاحترافي 50 أوم، وتستخدم اتصالات موصلة مطلية بالذهب بدقة عالية. ويُمكّن هذا التصميم من كبح انعكاس الإشارة والتخفيض فيها بكفاءة، مما يحقّق تطابقًا ممتازًا في المعاوقة. وتحت السيطرة ضمن ≤1.2 في نطاق التردد التشغيلي للمحولات المخصصة المؤهلة، ما يضمن انتقال الإشارة عالي الوفاء. أما المحولات العامة الشائعة فغالبًا ما تعاني من عمليات تصنيع خشنة وبارامترات معاوقة غير مستقرة، مع نسبة الموجة الثابتة للجهد (VSWR) ≥1.5، ما لا يلبّي متطلبات الاتصال عالي الدقة لجهاز الراديو R7، ويؤدي إلى فقدانٍ مستمرٍ في الإشارة أثناء الاستخدام الطويل.



ثالثًا: أنواع المحولات الشائعة
١. محول أحادي الاتجاه (أنثى R7 ← ذكر BNC)
هذا هو نموذج المُحوِّل العالمي الأكثر انتشارًا، ويُستخدم بشكل رئيسي لتوصيل جهاز الراديو موتورولا R7 بمختلف الهوائيات الخارجية القياسية ذات الموصل BNC ومعدات اختبار الترددات الراديوية الاحترافية مثل محلِّلات الطيف ومختبري الإشارات. وتغطي مواصفاته الفنية القياسية احتياجات الاستخدام اليومي للراديو بالكامل: ومدى التردد الفعّال له هو من التيار المستمر حتى ٣ جيجاهرتز، ما يشمل تمامًا نطاق تردُّد التشغيل الخاص بالجهاز R7 (من ٤٠٠ إلى ٥٢٧ ميجاهرتز) مع هامش أداء كافٍ. ويتكون الجزء الرئيسي من المُحوِّل من مواد مركَّبة من النحاس المطلي بالنيكل والمطلي بالذهب، مما يمنحه مقاومة ممتازة للتآكل والأكسدة، بالإضافة إلى مقاومة تماس منخفضة جدًّا، ما يضمن أداءً ثابتًا في نقل الإشارات على المدى الطويل في البيئات الخارجية والصناعية. ويبقى سعر شراء هذا المُحوِّل بكميات كبيرة مستقرًّا بين ١,٥ و٢,٥ دولار أمريكي للوحدة، ما يجعله عالي الكفاءة من حيث التكلفة عند النشر الجماعي.

٢. مُحوِّل الاختبار ذي المنفذين
محول الاختبار ذا المنفذين هو إكسسوار هندسي احترافي مُحسَّن لسيناريوهات التصحيح والرصد. وتتمثل ميزته الأساسية في قدرته على الحفاظ على وظيفة الوصول إلى منفذ الاختبار الأصلي أثناء توصيل الهوائي الخارجي، مما يتيح رصد إشارات التردد اللاسلكي (RF) في الوقت الفعلي واختبار أداء المعدات وتشخيص الأعطال دون الحاجة إلى فك الهوائي. ويُستخدم هذا المحول أساسًا في سيناريوهات التصحيح الهندسي الاحترافي وصيانة معدات الاتصالات ورصد الإشارات في المختبرات. ومن الجدير بالذكر أن منفذ الاختبار هذا يخضع لقيود صارمة فيما يتعلق بقدرة التحمُّل الكهربائية؛ إذ لا يمكنه تحمل إشارات الإرسال عالية القدرة لفترات طويلة، وإلا فقد يؤدي ذلك إلى تشبع الدائرة الداخلية وتلف المكونات بشكل دائم، وبالتالي فهو مناسب فقط لكشف الإشارات منخفضة القدرة وليس لأعمال الإرسال الاتصالي الرسمية.

رابعًا: إرشادات الاستخدام
١. تجنب التعديل المباشر على الهوائي
إن إجبار محولات غير مؤهلة وغير قياسية أو تعديل واجهات الهوائيات بشكل خاص لتناسب موصلات BNC سيؤدي إلى مخاطر محتملة متعددة. أولاً، توجد مخاطر الكهرباء الساكنة الناتجة عن التفريغ الكهروستاتيكي (ESD): فالهوائيات الخارجية المُركَّبة في الهواء الطلق تكون عرضة لتراكم الشحنات الساكنة، وبما أن البنية المُعدَّلة غير مؤرضة، فإنها ستُوصِل الكهرباء الساكنة عبر منفذ الاختبار R7، مما يؤثر مباشرةً على المكونات الراديوية الدقيقة الداخلية ويُلحق بها الضرر. ثانياً، سيؤدي عدم التطابق الحاد في المعاوقة إلى تقلبات كبيرة جدًا في معامل الانعكاس الموجي القياسي (VSWR). وعندما يبث الجهاز الإذاعي بقدرة اسمية تبلغ 5 واط، فإن الإشارات غير المتوافقة المستمرة ستؤدي إلى تراكم الحرارة في وحدة مضخم القدرة، ما يؤدي إلى انخفاض الأداء أو حتى احتراق المكونات الأساسية.

٢. إرشادات الاختيار
في عملية الاختيار والتوافق الفعلية، يجب اتباع ثلاثة معايير أساسية. أولاً، التأكّد من تصنيف الاتصالات الاحترافي البالغ ٥٠ أوم، والقضاء بشكل حازم على محولات BNC من الفئة المرئية البالغة ٧٥ أوم ذات المعايير غير المتوافقة. ثانياً، التحقق من أداء عزل منفذ الاختبار، وتحديد الأولوية للمحولات الممتازة التي تحمل علامة "منفذ اختبار آمن" أو المزودة بآليات واقية واضحة للعزل لتفادي مخاطر حدوث دوائر قصيرة. ثالثاً، اختيار المنتجات ذات الهياكل المعدنية الكاملة؛ إذ إن المحولات ذات الهياكل البلاستيكية عرضة للانفصال بسبب الاهتزازات والتغيرات في درجة الحرارة أثناء الاستخدام، ما يؤدي إلى فقدان الإشارة المتقطع وعدم استقرار الاتصال. وللاستخدام الخارجي طويل الأمد للهوائيات، يُوصى بشدة باستخدام محولات متخصصة معتمدة من شركة موتورولا أو حلول مخصصة رسمية من الشركات المصنعة الأصلية (OEM). إن التعديل غير المصرح به واستخدام الملحقات غير القياسية لن يؤدي فقط إلى إبطال الضمان الرسمي، بل سيعرّض المستخدم أيضاً لمخاطر أمنية محتملة. وفي سيناريوهات نشر أنظمة الترددات الراديوية (RF) الاحترافية عالية المستوى، ينبغي استخدام محلل الشبكة المتجه لمعايرة نسبة الجهد الموجي الثابت (VSWR) والتحقق من تطابق المعاوقة قبل الاستخدام الرسمي، وذلك لضمان تشغيل مستقر وموثوق للمعدات.
