الاختيار بين أنواع كابلات rg الأمر لا يتعلَّق كثيرًا بحفظ الأرقام عن ظهر قلب، بل يتعلَّق أكثر بمطابقة خط النقل مع مسار إشارة فعلي. وبصفتي مهندس أنظمة تردُّدات راديوية، أبدأ بالمقاومة الكهربائية، والتردد التشغيلي، وميزانية الفقد، والطاقة، ومساحة التوجيه، والبيئة المحيطة. فقد يبدو كابلٌ ما مناسبًا في قائمة المشتريات، لكنه قد يتسبَّب مع ذلك في فقدان التوافق أو صعوبات أثناء التركيب بعد توصيله وتوجيهه.

وسمة «آر جي» تُعد اختصارًا مفيدًا، لكنها ليست مواصفات إصدار كاملة. فالتركيب، والغلاف الخارجي، والدرع الواقي، ونمط الموصل، والأداء قد تختلف باختلاف النوع والمورِّد. أنواع كابلات rg ولكل قرار، تحقَّق من ورقة مواصفات المورِّد ورسم تجميع الوصلة المزوَّدة بالموصِّلات قبل الإصدار.

ما الذي يميِّز أنواع كابلات آر جي الشائعة؟

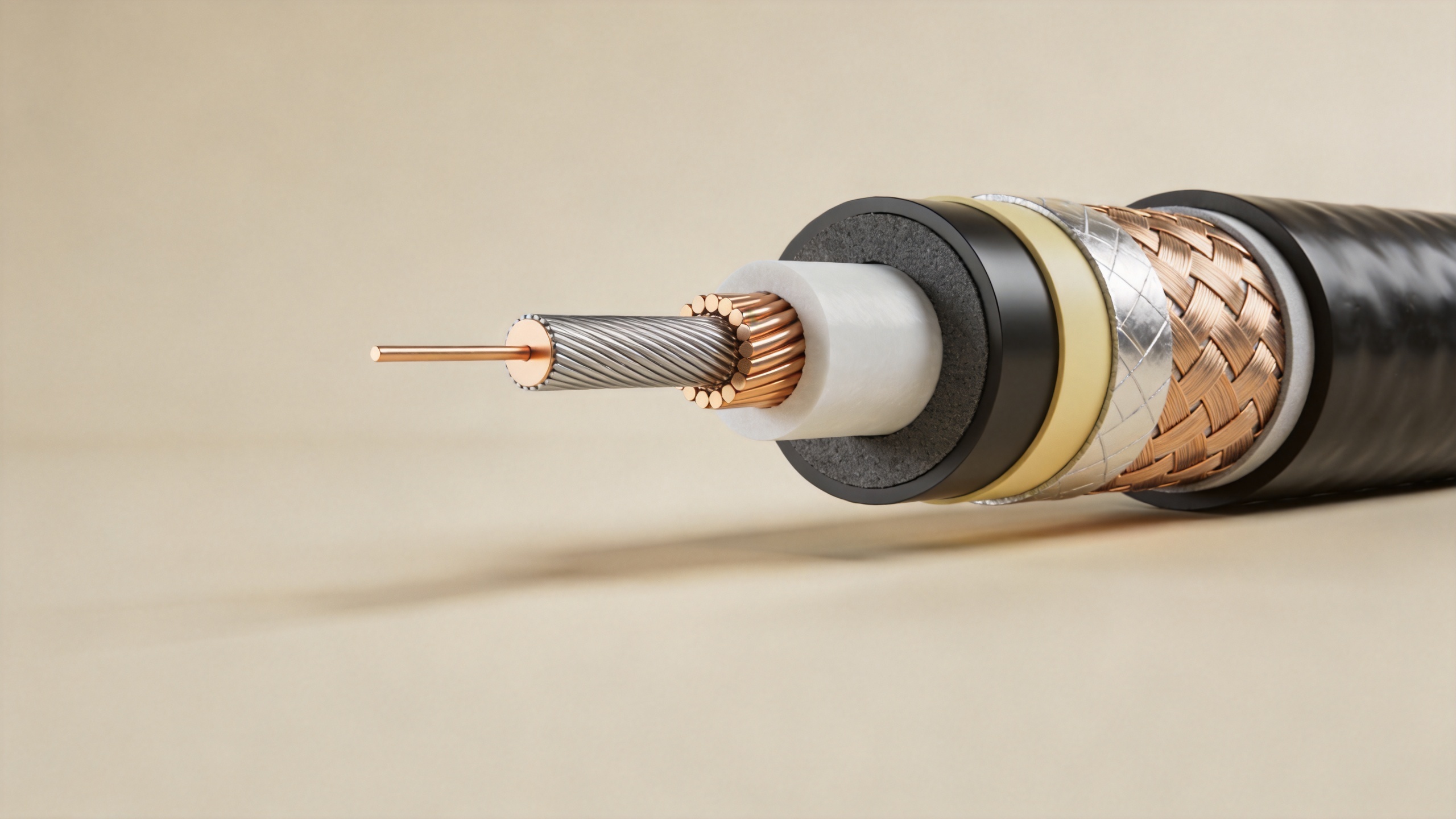

معظم أنواع كابلات rg تشارك الترتيب المحوري: الموصل المركزي، والعازل، والدرع، والغلاف الخارجي. وتغيير أي من هذه الطبقات يؤدي إلى تغيير النتيجة الكهربائية والميكانيكية. ويمكن أن يدعم تصميم موصل مركزي وعازل أكبر مقاومةً كهربائيةً أو هامش طاقة مختلفًا؛ ويمكن أن يحسّن الدرع المنسوج بإحكامٍ أو إضافة رقائق الألومنيوم فعالية الحماية؛ وقد يكون العازل المصنوع من مادة البوليمر الفلوريني (PTFE) مناسبًا للعمل في درجات حرارة أعلى أو ترددات أعلى، بينما قد يكون نظام البوليمر المرِن أسهل في التوصيل والتثبيت.

المقاومة الكهربائية المميزة هي البوابة الأولى. وتُستخدم المسار ذو المقاومة ٥٠ أوم بشكل شائع في أجهزة الترددات الراديوية، والهوائيات، وأجهزة الإرسال والاستقبال، والمعدات اللاسلكية الصناعية، والعديد من أنظمة الاختبار. أما المسار ذو المقاومة ٧٥ أوم فيُستخدم عادةً في تطبيقات الفيديو وتوزيع الإشارات. ويؤدي خلط النوعين دون شبكة تطابق مُصمَّمةٍ إلى ازدياد الانعكاسات، لذا فإن اختيار أنواع كابلات rg بالاعتماد على القطر الخارجي وحده هو اختصارٌ مكلف.

جدول مقارنة سريع لغرض الشراء

هذه الجدول أداة توجيهية فقط، وليس جدولاً شاملاً يحدد الحدود المطلقة. أنواع كابلات rg وبين نطاق التردد، وضعف الإشارة (الاستهلاك)، وتصنيف الجهد، والسعة الاستيعابية للطاقة، ومدى درجات الحرارة، وفعالية التغليف الواقي، يجب أن تُدرج كلُّها كحقول محددة بوضوح في طلب العروض الفني (RFQ).

كابل RG-58 المحوري: خيار عملي بمعاوقة ٥٠ أوم

سلك rg 58 coaxial غالبًا ما يكون الخيار المرن المألوف بمعاوقة ٥٠ أوم. وهو مفيد عندما تكون المعدات والموصلات ومعاوقة المصدر/الحمل مصمَّمة لتعمل عند ٥٠ أوم، وعندما تتطلَّب مسار التوصيل بعض المرونة. وللتوصيلات القصيرة بين الأجهزة أو أجهزة الإرسال والاستقبال، قد يكون حجم الكابل المُدار سهل الاستخدام بنفس أهمية فئته الكهربائية.

وهناك حدٌّ لهذا التوصية: فإذا زاد طول الكابل أو ارتفعت الترددات أو ضاق هامش الارتباط، فلا تفترض أن كابل سلك rg 58 coaxial يبقى الحل الاقتصادي. قارن قيمة التوهين عند التردد التشغيلي الفعلي، بما في ذلك خسارة الموصلات وأي تخفيض ناتج عن ارتفاع درجة الحرارة. وفي مجال الأتمتة الصناعية، يجب تضمين متطلبات مقاومة الاهتزاز والثني المتكرر والتعرُّض للزيوت ونصف قطر الانحناء داخل الخزانات ضمن المواصفات المطلوبة أيضًا.

كابل RG-59 وكابل RG-6: مسارات بمعاوقة ٧٥ أوم

أحد كابل rg 59 يُعتبر عادةً عند الحاجة إلى كابل أصغر وأكثر مرونة في بنية كهربائية مقاومتها ٧٥ أوم، وذلك في تطبيقات ذات ترددات معتدلة أو مسافات قصيرة نسبيًا. وتعتمد ملاءمته على بيئة التركيب المُستهدفة وبُنية الغلاف الواقي. لذا يُرجى تحديد نوع النسيج المطلوب (مثل التضفير أو الفويل)، ونوع مادة الغلاف الخارجي، ومعدل مقاومته للهب إن كان ذلك ضروريًّا، ونوع واجهة الموصل بدلًا من شراء كابل كابل rg 59 بالاسم فقط.

أحد كابل RG 6 ينتمي أيضًا إلى عائلة الكابلات ذات المقاومة ٧٥ أوم، ويُختار عادةً في المسارات التوزيعية أو المرئية التي تستفيد من خسارة أقل مقارنةً بالبدائل الأصغر حجمًا. وقد يكون كابل RG 6 أقل تحمُّلًا ميكانيكيًّا عند التوجيه في أماكن ضيِّقة، لذا يجدر مقارنة القطر الخارجي ونصف قطر الانحناء الأدنى وحمل السحب وأسلوب توصيل الموصل قبل اعتماده قياسيًّا للتثبيت الميداني.

التردد والطاقة والمتانة الميكانيكية مترابطة

مع أنواع كابلات rg التكرار ليس سقفًا مطبوعًا واحدًا. ويزداد فقد الإدخال مع ازدياد التكرار والطول، بينما يمكن أن تؤثر جودة الموصلات وهندسة الكابل والتشوه الناتج عن الانحناء على فقد العودة. كما يعتمد قدرة التحمل على التردد ودرجة حرارة المحيط والارتفاع عن سطح البحر ومعدل نسبة الموجة الراكدة (VSWR) ودورة التشغيل وقيود الموصلات. وقد لا يكون الكابل المقبول لتطبيقات التحكم الراديوية ذات القدرة المنخفضة مناسبًا بالقرب من مخرج المرسل.

وتستحق المتانة الميكانيكية اهتمامًا مماثلًا. فالموصلات الصلبة تحافظ على شكلها لكنها قد لا تتحمل الانثناء المتكرر بنفس كفاءة التصاميم المجدولة. وتوفّر التجميعات شبه الصلبة توجيهًا مضبوطًا وهندسةً قابلة للتكرار، لكنها تتطلب انحناءات مُخطَّط لها مسبقًا. وللمعدات الدفاعية والمعدات الصناعية المتنقلة، يجب تحديد متطلبات الاهتزاز والصدمات ودرجة الحرارة والختم وعدد دورات التوصيل. وأقوى أنواع كابلات rg المواصفة هي التي تربط الحدود الكهربائية بالتركيب الفعلي.

الاختيار حسب الاستخدام

الاتصالات والأتمتة الصناعية

ابدأ بمقاومة النظام. يشير جهاز الراديو أو الهوائي أو منفذ القياس ذو المقاومة ٥٠ أوم إلى عائلات الكابلات المتوافقة ذات المقاومة ٥٠ أوم مثل سلك rg 58 coaxial ، مع مراعاة فحوصات الفقد والبيئة. أما أنظمة الفيديو أو التوزيع ذات المقاومة ٧٥ أوم فتتطلب خيارات متوافقة مثل كابل rg 59 أو كابل RG 6 . وفي خزائن الأتمتة، أولِّ اهتمامًا لمقاومة الغلاف ونصف قطر الانحناء وقدرة الموصل على الاحتفاظ بالكابل وسهولة الصيانة إلى جانب الأداء في نطاق الترددات الراديوية.

الدفاع والطيران وقياس الاختبارات

غالبًا ما تتطلب هذه التطبيقات هندسةً خاضعةً للتحكم، وتوثيقًا قابلاً للتتبع، وأداءً مستقرًا في ظل التغيرات الحرارية والاهتزازات، وواجهة موصلٍ تتماشى مع إعداد الاختبار. قد تظهر مراجع قديمة من نوع RG في المتطلبات المرتبطة بالإرث القياسي MIL-C-17، لكن حزمة الشراء لا بد أن تحدد بوضوح المعايير الحالية للقبول الكهربائي والميكانيكي. ولأعمال 50 أوم المدمجة، يُوصى بمراجعة دليل بيانات الهندسة والاختيار الخاص بكابل Worldpeak RG196 المحوري 50 أوم الموثوق به، كنقطة بداية محددة للمُنتَج، ثم التأكّد من احتياجات التجميع الدقيقة.

كيف تحوِّل المقارنة إلى طلب عرض أسعار (RFQ)

1. اذكر مقاومة النظام ونطاق التردد.
2. تحديد أقصى خسارة إدخال، أو خسارة انعكاس، أو نسبة الموجة الراكدة الجهدية (VSWR)، والطاقة، والجهد، والطول.
3. تحديد متطلبات الموصل، والعازل، والدرع، والغلاف الخارجي، ونصف قطر الانحناء، ودرجة الحرارة، والبيئة.
4. تحديد سلسلة الموصل، والجنس (ذكر/أنثى)، والطلاء، وعزم الدوران أو عدد دورات التوصيل، وأي وثائق اختبار مطلوبة.
5. اطلب رسمًا توضيحيًّا وورقة مواصفات حديثة للرقم الجزئي المحدد بدقة.

عندما يكون التنسيق مسبق التوصيل أكثر فائدةً من الكابل غير المُجهّز، يمكن تقييم تجميع الكابل المُجهّز مسبقًا من طراز Worldpeak RG405 الموثوق به وفق قائمة الفحص نفسها الخاصة بالنظام. ويشير عنوان المنتج إلى أن هذا التجميع مُجهّز مسبقًا من نوع RG405، لكنه لا يغني عن التأكيد على نوع الموصل المطلوب، والطول، والحدود الكهربائية المحددة.

الأسئلة المتكررة

هل جميع أنواع كابلات RG قابلة للتبديل؟

لا. ابدأ أولًا بمطابقة المعاوقة، ثم تأكَّد من خسارة التردد، والطاقة، والتحصين، وهندسة الكابل، والبيئة، وتوافق الموصل للمكوِّن المحدد بدقة.

هل يجب أن أختار RG-58 أو RG-59 أو RG-6 بناءً على السعر؟

السعر عامل تصفية ثانوي. اختر المقاومة والفئة الأداء المطلوبة من النظام، ثم قارن التصاميم المؤهلة والتكلفة الإجمالية للتثبيت.

ما أسرع قاعدة شراء؟

استخدم اسم السلسلة RG لتضييق نطاق الخيارات، لكن لا تُصدِر الطلب إلا بعد أن تتطابق ورقة البيانات والرسم الهندسي وواجهة الموصل ومعايير القبول مع متطلبات التطبيق.
