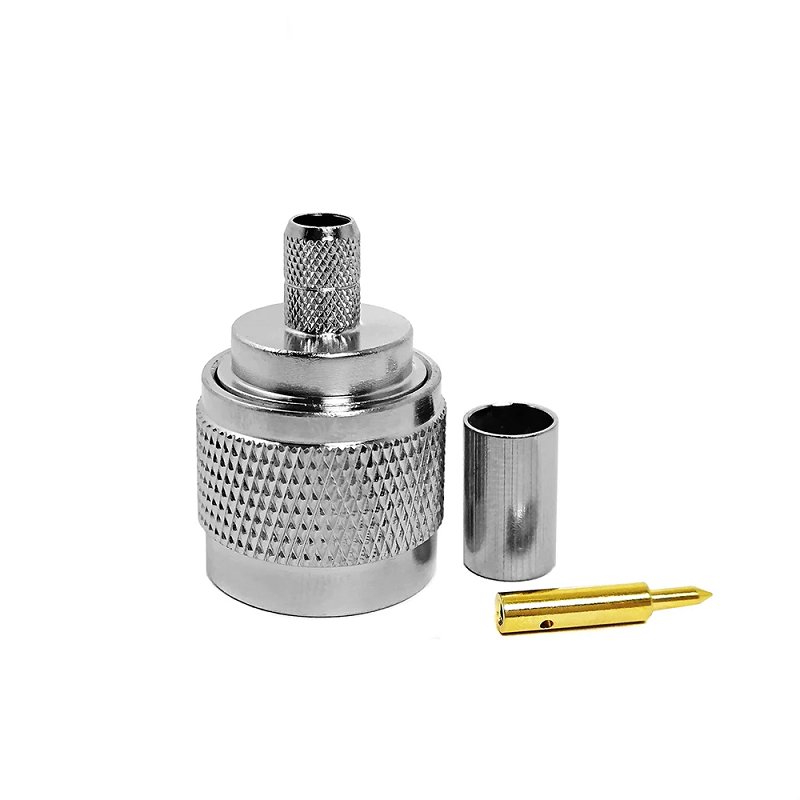

Conector N hembra: montaje en chasis para sistemas RF

En sistemas de distribución de radiofrecuencia de alto rendimiento, estaciones base celulares y redes de antenas exteriores reforzadas, el n Conector femenino actúa como la interfaz límite principal entre los cables de transmisión externos y los módulos electrónicos internos sensibles. Al funcionar como una interfaz de acoplamiento roscada de tamaño medio, el conector tipo N es apreciado por su robustez mecánica y su apantallamiento coaxial continuo. Sin embargo, seleccionar una toma de montaje en panel o en pared basándose únicamente en el roscado físico suele provocar discontinuidades de impedancia, altas pérdidas de retorno y fallos prematuros de la estanqueidad ambiental bajo tensiones operativas en campo.

Alcanzar un rendimiento repetible en microondas exige que los ingenieros de hardware de RF y los especialistas en adquisiciones evalúen cuidadosamente las variaciones de impedancia característica, las geometrías estructurales de montaje, los límites de disipación térmica para alta potencia y las normas de protección contra la entrada de agentes ambientales.

Beneficios mecánicos de la interfaz tipo N roscada en los paneles de equipos

La selección de una n Conector femenino para una interfaz de chasis ofrece ventajas físicas y eléctricas sustanciales frente a alternativas de desconexión rápida por empuje o de tipo bayoneta. El mecanismo estándar de acoplamiento roscado 5/8-24 UNEF garantiza que, una vez acoplado completamente a un conector macho correspondiente, la unión permanezca bloqueada frente a vibraciones, dilatación térmica y fuerzas mecánicas de tracción sobre el cable.

• El acoplamiento roscado proporciona una fuerza de sujeción circunferencial uniforme, optimizando el contacto del trayecto de tierra exterior y reduciendo la intermodulación pasiva.

• Las conexiones apretadas a mano o calibradas con llave dinamométrica evitan la desconexión accidental en entornos de alta vibración, como transceptores ferroviarios o monitores de turbinas eólicas.

• Las robustas carcasas metálicas exteriores protegen las delicadas cestas de contacto internas contra impactos directos, deslizamiento de herramientas y manipulación brusca durante el mantenimiento en campo.

• Las configuraciones mecánicas estandarizadas permiten la intercambiabilidad entre proveedores globales de hardware, simplificando los flujos de trabajo de sustitución en torres de telefonía móvil remotas.

Riesgos técnicos críticos: interfaces N de 50 ohmios frente a 75 ohmios

Un modo principal de fallo técnico en redes de banda ancha mixtas consiste en confundir las variantes de impedancia característica de 50 Ω y 75 Ω de la familia N. Aunque comparten la misma carcasa roscada exterior, sus dimensiones internas del contacto central difieren radicalmente.

De 50 Ω n Conector femenino está diseñado para telecomunicaciones generales, radares militares e instrumentos de prueba de laboratorio, utilizando una cesta receptora central más gruesa para soportar una línea coaxial de 50 Ω.

Por el contrario, un conector de tipo N hembra 75 Ω está optimizado para redes de distribución de vídeo de alta definición, cabeceras de televisión digital y receptores satelitales, empleando una cesta receptora femenina significativamente más delgada.

Si un conector macho estándar de 50 Ω (diámetro de ~1,67 mm) se inserta a la fuerza en un conector hembra de 75 Ω (diseñado para un conector macho de ~1,02 mm), el conector macho de mayor tamaño estirará, agrietará o partirá de forma permanente las delgadas láminas del conector hembra. Una vez deformado físicamente, el conector hembra de 75 Ω no puede recuperar su forma original, lo que provoca un circuito abierto o reflexiones severas de la señal cuando posteriormente se inserta un conector macho correcto de 75 Ω. conector femenino si un conector macho estándar de 50 Ω (diámetro de ~1,67 mm) se inserta a la fuerza en un conector hembra de 75 Ω (diseñado para un conector macho de ~1,02 mm), el conector macho de mayor tamaño estirará, agrietará o partirá de forma permanente las delgadas láminas del conector hembra. Una vez deformado físicamente, el conector hembra de 75 Ω no puede recuperar su forma original, lo que provoca un circuito abierto o reflexiones severas de la señal cuando posteriormente se inserta un conector macho correcto de 75 Ω.

Factores de forma mecánicos para el embalaje de carcasas

Integración de un tipo N hembra conectar un puerto a una carcasa blindada requiere elegir una geometría de montaje en chasis que equilibre las cargas de cizallamiento estructural con restricciones espaciales ajustadas.

Los diseños de brida con cuatro orificios incorporan una brida metálica cuadrada o rectangular con cuatro orificios de fijación para tornillos. Al fijarse directamente a una superficie plana mecanizada de la carcasa, la brida distribuye el par torsional y las tensiones de flexión del cable sobre una amplia superficie, lo que la hace ideal para carcasas de aluminio fundido con paredes gruesas.

Las configuraciones de mamparos cuentan con un casquillo externo completamente roscado que atraviesa una única abertura circular en el panel y se fija desde el exterior mediante una arandela de bloqueo y una tuerca hexagonal de montaje. Las unidades de mamparo ahorran superficie crítica del panel en paneles de parcheo RF de alta densidad y suelen incorporar un perfil plano en forma de D en el casquillo. Este plano en forma de D se acopla con un orificio del chasis también en forma de D para evitar la rotación del cuerpo del conector cuando los técnicos de campo aplican el par de apriete necesario para el acoplamiento.

Los receptáculos angulares de panel desvían la canalización interna de los cables 90 grados directamente detrás de la cara del panel. Esta orientación resulta adecuada para bastidores de equipo poco profundos, donde una conexión interna recta sobresaldría demasiado; no obstante, los ingenieros deben tener en cuenta la ligeramente mayor pérdida de retorno típicamente introducida por las uniones internas de transición en ángulo recto.

Protección contra ingreso de partículas y estanqueidad para despliegues al aire libre

Las instalaciones de antenas exteriores, las estaciones base inalámbricas y las matrices de navegación marítima requieren protección continua contra el agua de lluvia, el polvo, la niebla salina y la condensación. Asegurar un n Conector femenino requiere un plan robusto de estanqueidad al clima, en lugar de depender únicamente del acoplamiento roscado.

• Las juntas tóricas externas de silicona o fluorosilicona, colocadas dentro de ranuras personalizadas mecanizadas en las bridas, se comprimen firmemente contra el exterior del panel para establecer un sellado hermético al agua conforme a la norma IP68.

• Las barreras internas de epoxi o los sellos herméticos de vidrio-a-metal impiden que los gases y la humedad atraviesen el límite dieléctrico e ingresen al interior seco del equipo.

• Las superficies de montaje correspondientes al recorte del panel deben estar libres de pintura, recubrimiento en polvo y rebabas, para garantizar una baja resistencia de contacto RF y una continuidad limpia del blindaje de tierra.

• Botas de estanqueidad al clima o cintas de silicona autoamalgamables envueltas alrededor de la unión acoplada tipo n hembra protegen las roscas contra la sal corrosiva ambiental de las carreteras y la humedad.

El fallo al asegurar el límite del panel permite que la humedad penetre en la transición coaxial. La entrada de agua degrada la constante dieléctrica del soporte interno de PTFE, generando caídas severas de impedancia y provocando una oxidación rápida de las superficies de contacto internas.

Rendimiento de RF, pérdida de retorno e integridad de la señal de alta frecuencia

A frecuencias de microondas, las tolerancias físicas de fabricación determinan directamente los parámetros de reflexión de la señal. Cualquier excentricidad microscópica entre el conductor central y la cavidad del blindaje externo, o cualquier espacio de aire en el dieléctrico de PTFE, crea un pico capacitivo o inductivo localizado.

Desplegar un conector de precisión tipo n hembra asegura una transición electromagnética suave con mínimas pérdidas de inserción hasta 11 GHz, mientras que los componentes de precisión extendida mantienen el rendimiento hasta 18 GHz.

Los planes de verificación del sistema deben incorporar pruebas de barrido con analizador de redes vectoriales (VNA) a lo largo de la banda operativa objetivo para registrar los parámetros S, verificando que los conjuntos de chasis instalados no introduzcan pérdidas de inserción no presupuestadas.

Normas de manejo de alta potencia y reducción térmica

La capacidad de manejo de potencia de un n Conector femenino está limitada por los límites de disipación térmica y ruptura dieléctrica. A diferencia de las interfaces miniatura, la mayor masa física del conector tipo N soporta una potencia de onda continua (CW) más elevada, pero esta capacidad disminuye notablemente al aumentar la frecuencia y la temperatura.

A medida que las frecuencias operativas aumentan hacia la región de microondas, las pérdidas por efecto pelicular concentran la corriente eléctrica en la superficie microscópica más externa del pin central de contacto, generando energía térmica localizada. Combinado con altas temperaturas ambientales en recintos exteriores sin ventilación, la unión interna del conector puede superar fácilmente el umbral de degradación térmica de su dieléctrico de PTFE (~165 °C).

Los diseñadores deben aplicar curvas estrictas de reducción de potencia al enrutar señales de transmisión de alta potencia. Un conector clasificado para 1000 vatios en régimen continuo (CW) a 1 GHz puede soportar menos de 200 vatios CW cuando se instala a 10 GHz en una carcasa exterior expuesta a la luz solar directa del verano. Especificar chapado en plata o chapado tri-metal sobre cuerpos de latón de alta conductividad optimiza la transferencia térmica y minimiza la resistencia de contacto durante ciclos prolongados de radiodifusión de alta potencia.

Verificación de ensamblaje y protocolos de aseguramiento de la calidad

Para garantizar la fiabilidad eléctrica a largo plazo en el campo, los flujos de trabajo de fabricación y de inspección de entrada deben implementar métricas rigurosas de control de calidad:

• Medición óptica sin contacto mediante comparador para verificar la profundidad interna del zócalo de contacto y el diámetro del pasador, conforme a las normas MIL-STD-348 e IEC 61169-16.

• Análisis por fluorescencia de rayos X del chapado para confirmar el espesor uniforme de las capas de oro y níquel en los pasadores de contacto, asegurando su integridad tras 500 ciclos de acoplamiento.

• Pruebas de fuerza de retención por contacto mecánico para confirmar que la cesta de la toma hembra mantiene una presión radial uniforme sobre los pines acoplados bajo choques vibratorios severos.

• Cámaras de niebla salina neutra para probar el recubrimiento externo de los conectores frente a la humedad atmosférica corrosiva durante 48 o 96 horas.

Soluciones de fabricación de precisión y cadena de suministro con Worldpeak

Implementar infraestructura de RF fiable requiere tolerancias físicas constantes y parámetros eléctricos certificados en todas las series de fabricación. Como fabricante consolidado de hardware de RF y exportador global, Worldpeak ofrece ingeniería personalizada integral, prototipado rápido y soluciones de cadena de suministro OEM/ODM en volumen. Mediante centros avanzados de torneado suizo CNC de múltiples ejes, Worldpeak alcanza tolerancias de mecanizado de hasta ±0,005 mm, garantizando que cada n Conector femenino presente una concentricidad mecánica excepcional, un engrane de rosca suave y una impedancia estable.
