Conectores RF que son esenciales para el conocimiento y las habilidades en RF

En el enlace RF, los conectores nunca son simplemente «conectores». Son los nodos clave para el ajuste de impedancia de todo el sistema y los eslabones débiles más propensos a introducir errores ocultos. Hoy explicaremos, desde una perspectiva práctica en primera línea, los principios estructurales, la lógica de selección, los conceptos erróneos fatales sobre compatibilidad y los procesos estándar de montaje de los conectores RF; todo ello constituye conocimiento práctico aplicable directamente en ingeniería.

1. Estructura central y mecanismo subyacente del desajuste de los conectores RF

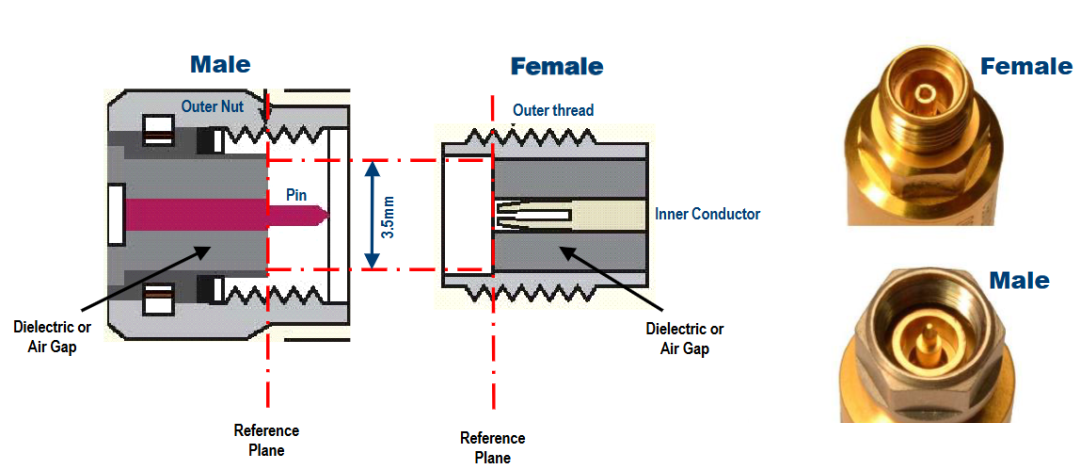

Los conectores RF coaxiales de 50 Ω que usamos habitualmente siguen una lógica estructural unificada: conjunto de cuatro elementos —conductor interno, medio de soporte, conductor externo y estructura de bloqueo—. Cada uno cumple una función específica, y la ausencia de cualquiera de ellos provocará problemas.

El conductor interno es responsable de la transmisión de señales RF, el conductor externo es responsable del apantallamiento y la conexión a tierra, y el medio intermedio constituye la clave fundamental. Su función consiste en fijar firmemente la concéntrica relativa entre los conductores interno y externo, garantizando que la impedancia de toda la conexión se mantenga estable en 50 Ω. La estructura de bloqueo asegura la resistencia mecánica tras el acoplamiento y evita el aflojamiento del contacto causado por vibraciones o tracción.

Muchas personas consideran que los conectores son pasivos y generan cero pérdida, pero eso no es cierto. En un estado ideal, la impedancia de toda la conexión es constante y la señal no experimenta reflexión ni pérdida adicional. Sin embargo, en el montaje y uso reales, siempre que exista un acoplamiento, habrá una discontinuidad de impedancia.

Las brechas entre los conectores macho y hembra, los puntos de interrupción de la segmentación media, las pequeñas tolerancias causadas por el proceso de fabricación, el desgaste de los pines tras su uso, así como la oxidación y el polvo en la cara final pueden provocar todos ellos una desviación de la impedancia local respecto del estándar de 50 Ω. Este ligero desajuste no tiene un impacto significativo a bajas frecuencias, pero cuanto mayor sea la frecuencia, más corta será la longitud de onda y, por tanto, incluso los defectos estructurales mínimos se amplificarán infinitamente, lo que conduce directamente a una degradación de las ondas estacionarias, un aumento de la reflexión y una deriva de los datos de prueba.

Esta es también la razón fundamental por la que los conectores de onda milimétrica exigen extremadamente alta concentricidad, limpieza de la cara final y precisión en la fabricación: en los sistemas de alta frecuencia, incluso un pequeño defecto en el conector representa una pérdida irreversible del rendimiento global.

2. Categorías comunes de conectores RF, características de frecuencia y escenarios de aplicación

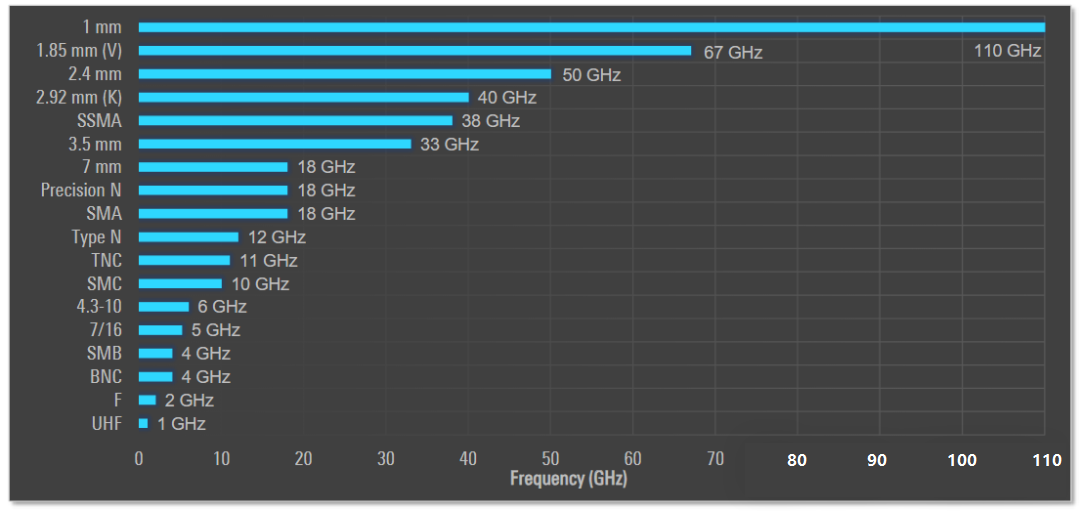

El límite superior de frecuencia de los conectores RF recuerda una regla práctica fundamental: cuanto menor sea el tamaño, mayor será la frecuencia de corte, mayor será el requisito de precisión y más delicado será el conector. No existe una distinción entre interfaces buenas o malas, solo si son adecuadas o no para un escenario determinado. Elegir una interfaz inadecuada impide que incluso dispositivos de gama alta alcancen su rendimiento previsto.

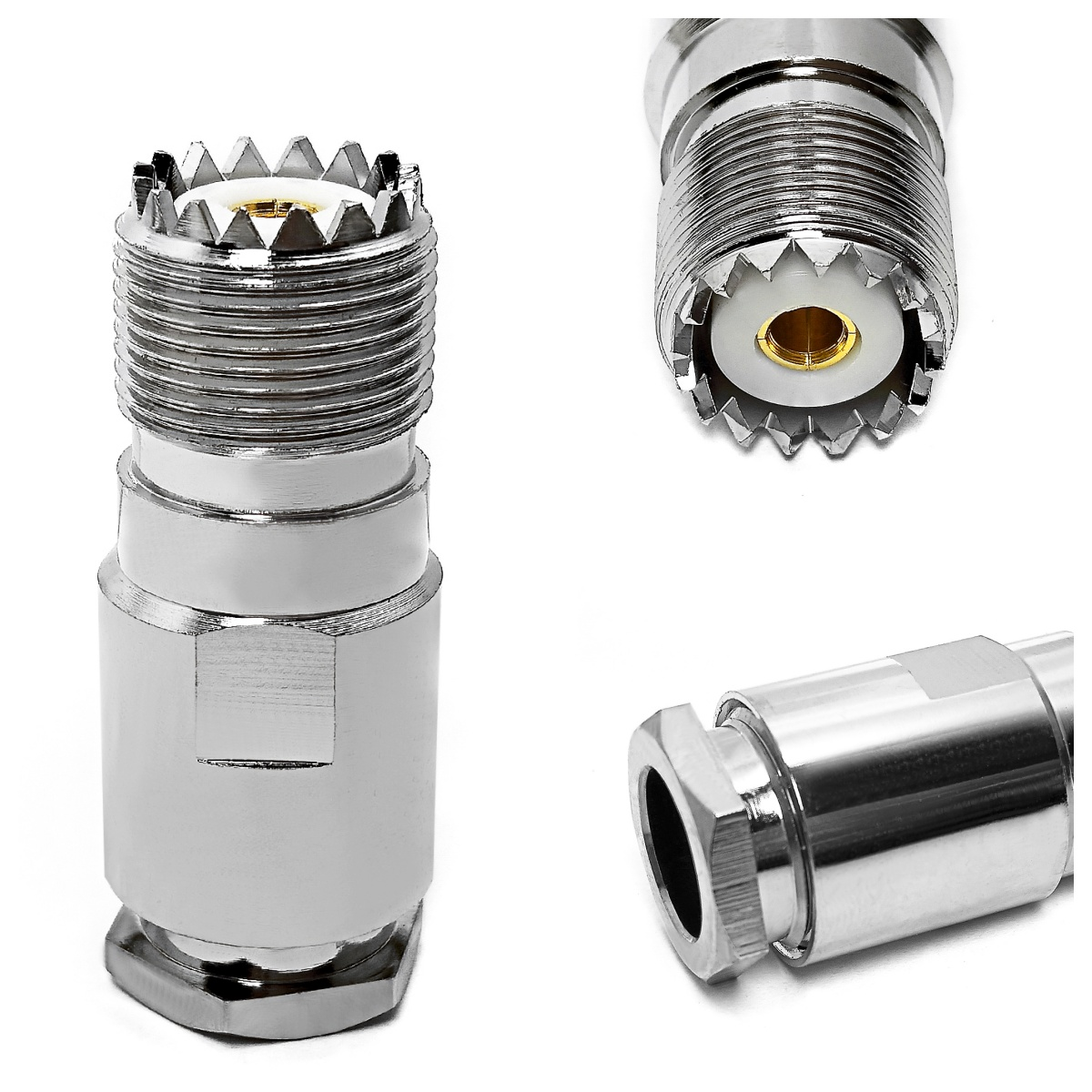

UHF es una interfaz antigua de baja frecuencia, con un máximo de solo 1 GHz y una estabilidad de impedancia deficiente. Actualmente, únicamente se sigue utilizando en estaciones de radio de onda corta y estaciones de radioaficionados; ha sido completamente descartada en escenarios comerciales de comunicaciones y pruebas de precisión. No se recomienda su uso en nuevos proyectos.

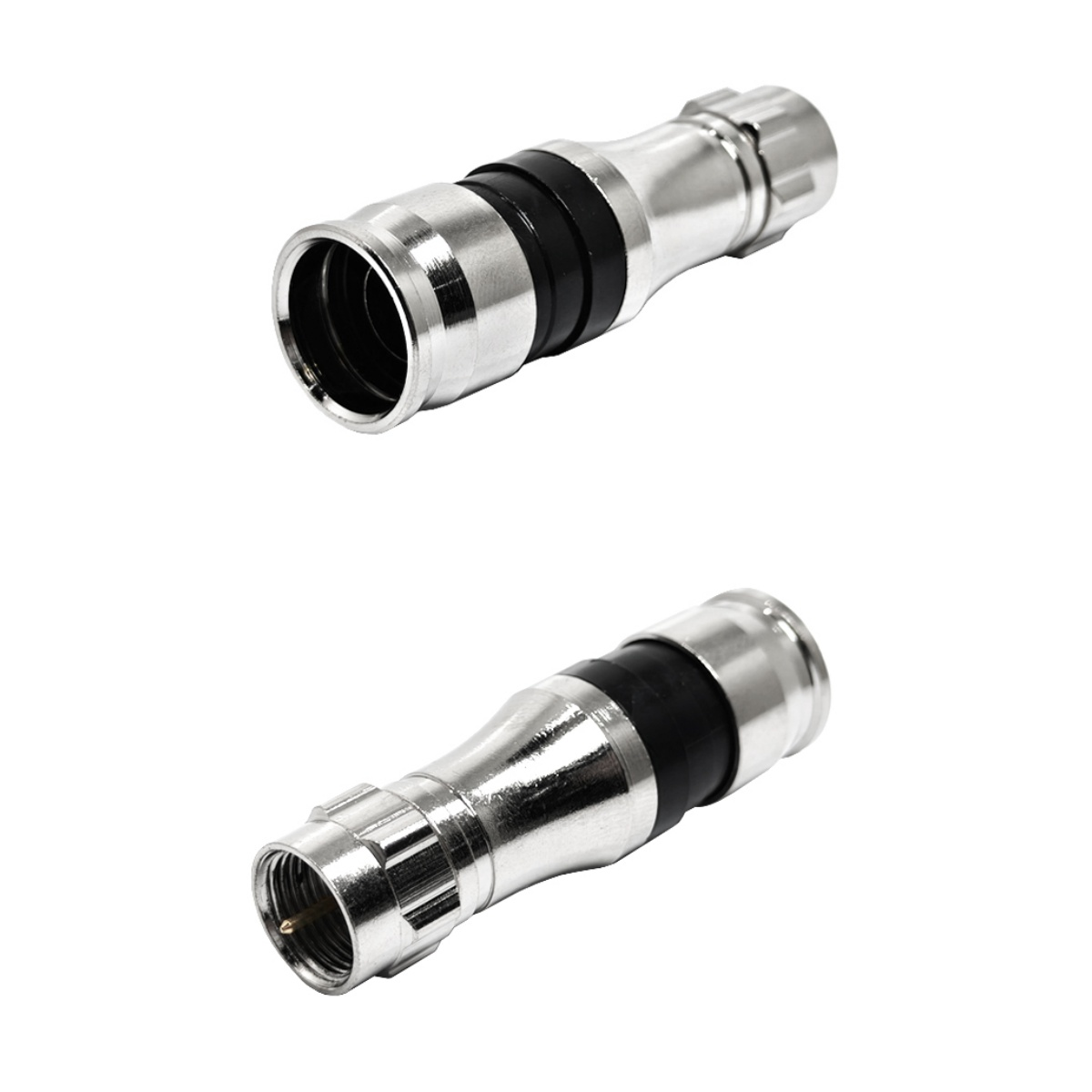

El conector tipo F es ampliamente conocido, diseñado específicamente para la televisión por cable doméstica; su rango de hasta 2 GHz resulta suficiente para dicha aplicación. Su ventaja radica en su bajo costo y facilidad de uso, pero prácticamente no se emplea en el desarrollo de equipos RF, ya que está reservado exclusivamente para usos civiles.

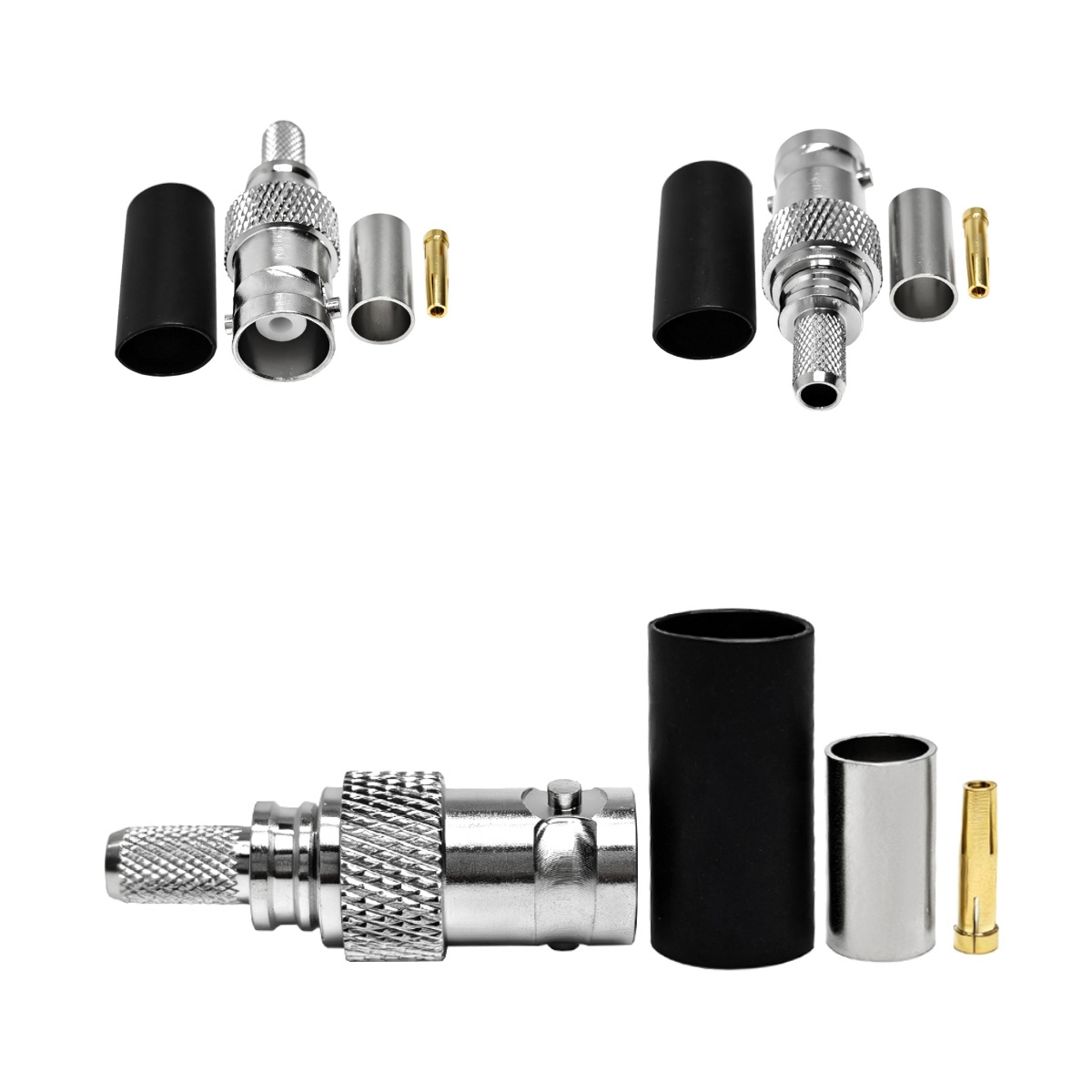

BNC es un viejo conocido en el laboratorio, con un ancho de banda de 4 GHz, conector tipo snap-on, desmontaje rápido y conexión estable. Es muy adecuado para pruebas y monitoreo de bajo frecuencia en bancos de trabajo y circuitos de RF. Su desventaja es que el ancho de banda está limitado, por lo que se descartan directamente los escenarios de alta frecuencia. El conector TNC mejorado ha pasado al bloqueo roscado, con rendimiento completo contra vibraciones y un ancho de banda ampliado hasta 11 GHz. Se utiliza comúnmente en equipos industriales exteriores.

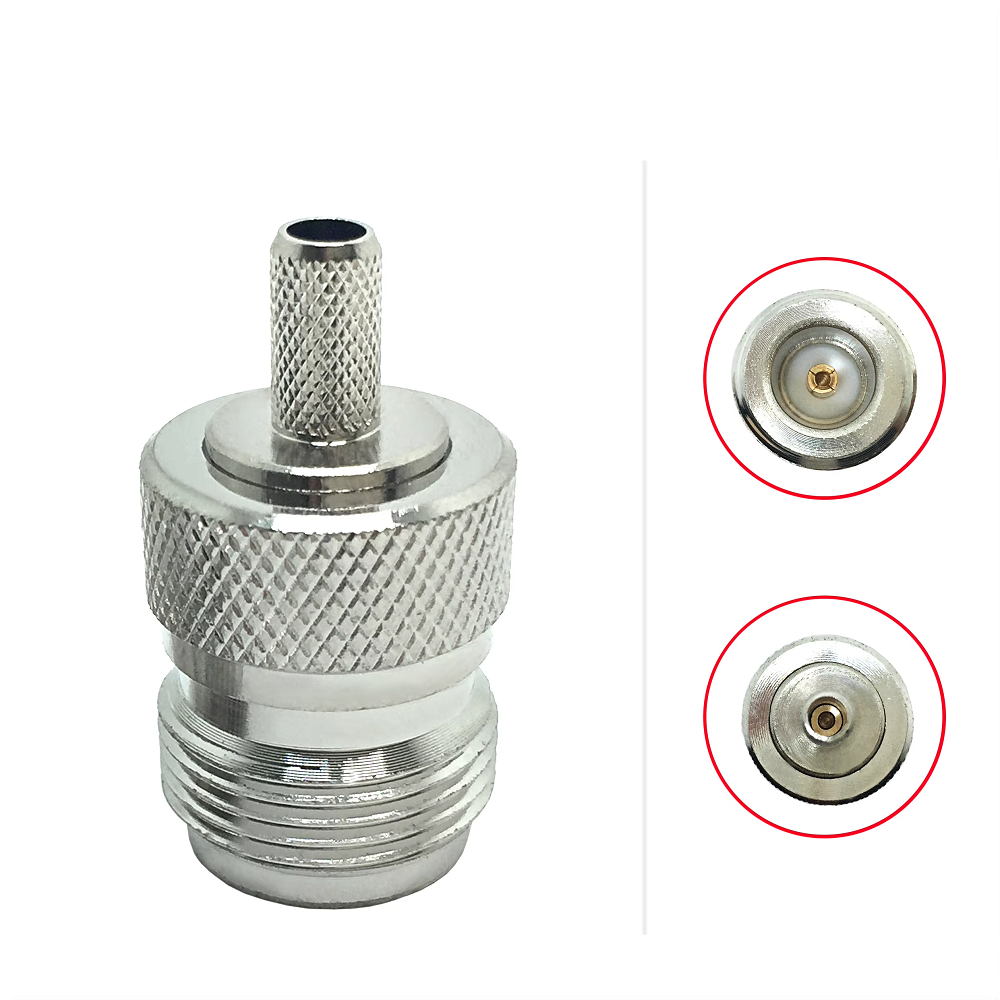

El conector tipo N es, sin duda, el rey de la durabilidad técnica. Con un ancho de banda de 12 GHz, resiste la fabricación, las temperaturas extremas (altas y bajas) y el envejecimiento. Se emplea en estaciones base exteriores, equipos exteriores y pruebas convencionales de RF. En entornos hostiles o propensos a golpes durante la depuración in situ, el tipo N nunca falla.

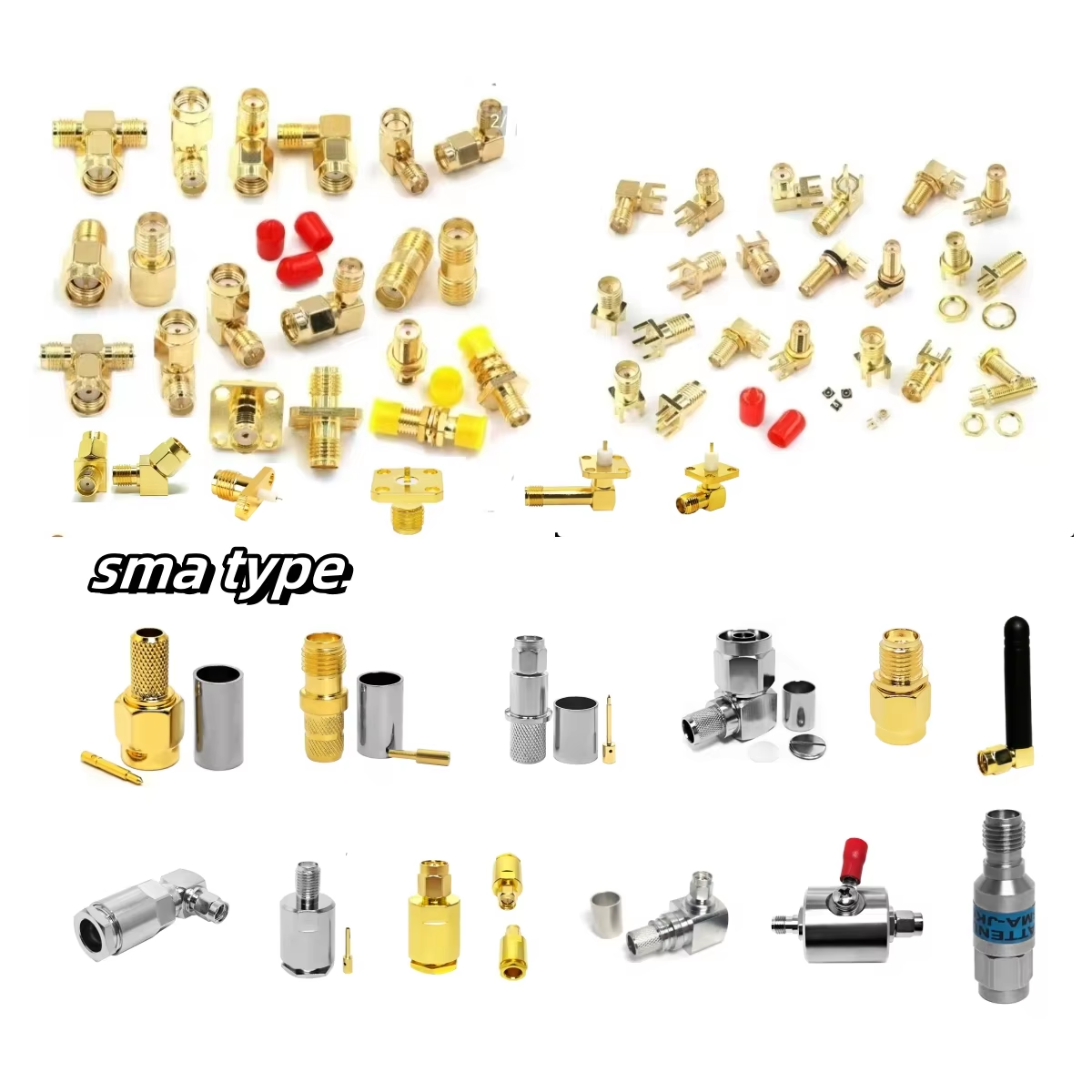

SMA es actualmente el estándar general en escenarios comunes, con un ancho de banda de 18 GHz, tamaño compacto y alta relación costo-efectividad. Cubre prototipos de módulos, equipos RF interiores y pruebas de laboratorio rutinarias, y también es la interfaz con la que las personas entran en contacto con mayor frecuencia en su vida diaria.

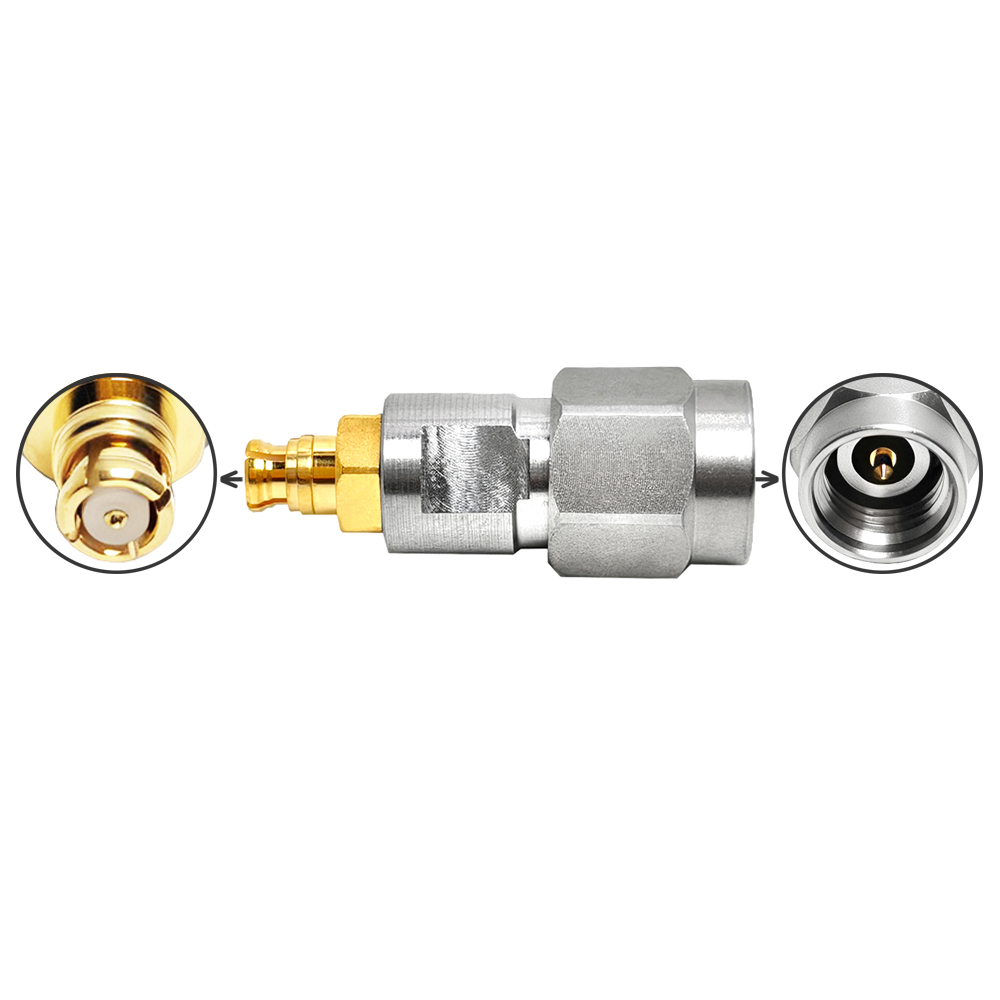

Al entrar en el campo de ondas milimétricas, los conectores comienzan a volverse delicados, y la precisión determina directamente el éxito o fracaso de las pruebas: 3,5 mm soporta hasta 33 GHz y es adecuado para pruebas preliminares en ondas milimétricas; 2,92 mm (tipo K) alcanza hasta 40 GHz y constituye la solución principal para pruebas ultrancha de 40 G; 2,4 mm y 1,85 mm cubren respectivamente escenarios de alta frecuencia en 50 GHz y 67 GHz; 1,0 mm logra hasta 110 GHz y se utiliza específicamente en pruebas de ultra precisión, como las terahertz. Este tipo de interfaz de alta frecuencia no puede tratarse con la misma lógica que un conector SMA común.

Además, las interfaces 7/16 DIN y 4.3-10 están dedicadas a los alimentadores de estaciones base y destacan por su alta potencia y baja intermodulación; las interfaces micro SMC y SSMA, de tamaño extremadamente reducido, son adecuadas para interconexiones densas entre placas internas de dispositivos; cada una cumple funciones específicas, y sus escenarios de aplicación no son intercambiables.

3. Punto clave fundamental para evitar errores: la compatibilidad mecánica no implica necesariamente compatibilidad eléctrica

Este es el error más frecuente, más grave y más fácilmente pasable por alto en toda la industria de RF, y también el lugar donde los principiantes tropiezan con mayor frecuencia.

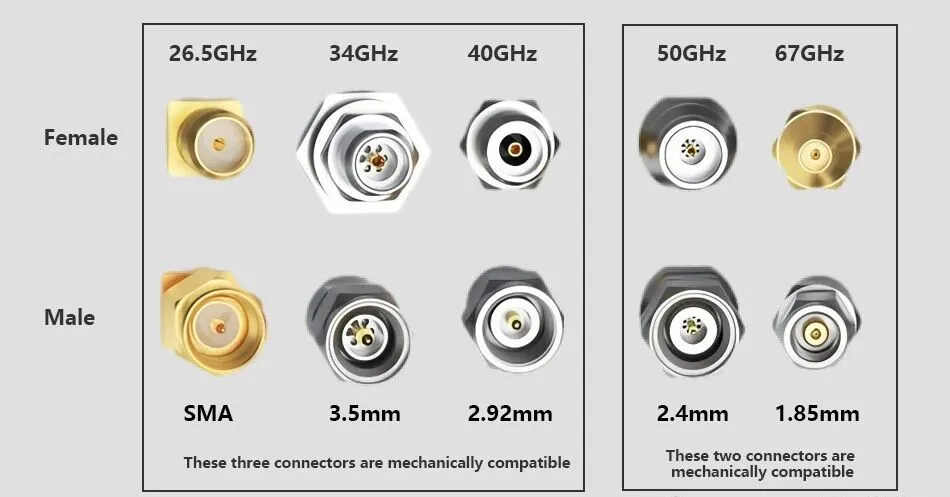

Muchas personas han observado que los conectores SMA, 3.5 mm y 2.92 mm pueden atornillarse directamente entre sí gracias a roscas perfectamente coincidentes, por lo que asumen que son intercambiables. Aquí, el especialista advierte solemnemente que poder atornillarlos no significa que puedan usarse indistintamente, ni tampoco que funcionen de forma fiable durante largos periodos. Compatibilidad mecánica ≠ compatibilidad eléctrica.

Los tres conectores tienen el mismo diámetro exterior, lo que impide distinguirlos a simple vista; sin embargo, el diámetro del pasador interno, la estructura del resorte y la precisión coaxial son muy distintos. La única lógica segura de compatibilidad es que la conexión macho de alta frecuencia puede conectarse temporalmente a la toma hembra de baja frecuencia; por ejemplo, conectar un conector macho de 3,5 mm a una toma hembra SMA no representa un problema para uso de emergencia.

Sin embargo, la conexión inversa está absolutamente prohibida: ¡las conexiones macho SMA no deben insertarse en conectores hembra de 3,5 mm ni de 2,92 mm! Los pines SMA son más gruesos y tienen tolerancias mayores. Si se atornillan forzadamente, rayarán directamente y dañarán el resorte elástico de precisión del conector hembra de alta frecuencia. Este tipo de daño es permanente e irreversible. Una vez que el resorte se deforma o presenta un contacto deficiente, la onda estacionaria en el puerto quedará inmediatamente inservible, causando daños en puertos de prueba de alta frecuencia cuyo costo puede ascender fácilmente a miles o decenas de miles de unidades monetarias, lo cual no compensa la pérdida.

De manera similar, las interfaces de onda milimétrica de 2,4 mm y 1,85 mm también pueden ser mecánicamente compatibles, pero sus niveles de precisión son completamente distintos. Su mezcla dañará la coaxialidad, introducirá errores de reflexión enormes y distorsionará por completo los datos de prueba en onda milimétrica.

Directrices prácticas fundamentales: todas las interfaces de alta frecuencia y alta precisión deben etiquetarse correctamente y emparejarse exclusivamente con el mismo modelo para su uso. Está estrictamente prohibido utilizar conectores macho de baja frecuencia con conectores hembra de alta frecuencia.

4. Especificaciones de par de apriete estandarizadas y procesos profesionales de ensamblaje

Muchas personas utilizan equipos, cables y conectores auténticos y de alta calidad, pero los indicadores siguen siendo muy deficientes; el problema radica íntegramente en el hábito de ensamblaje de «torsión casual».

Conjunto de conector: el par de apriete es la línea vital. Girar manualmente y confiar en la sensación táctil constituye una grave prohibición en ingeniería RF. Si el par de apriete es insuficiente, el contacto entre los extremos macho y hembra no es firme, la resistencia de contacto aumenta y la onda estacionaria oscila durante las vibraciones y los cambios de temperatura, provocando datos extremadamente inestables; si el par de apriete es excesivo, se produce deslizamiento de roscas, deformación por compresión del dieléctrico, fallo por sobrecarga del resorte y, directamente, la eliminación del conector.

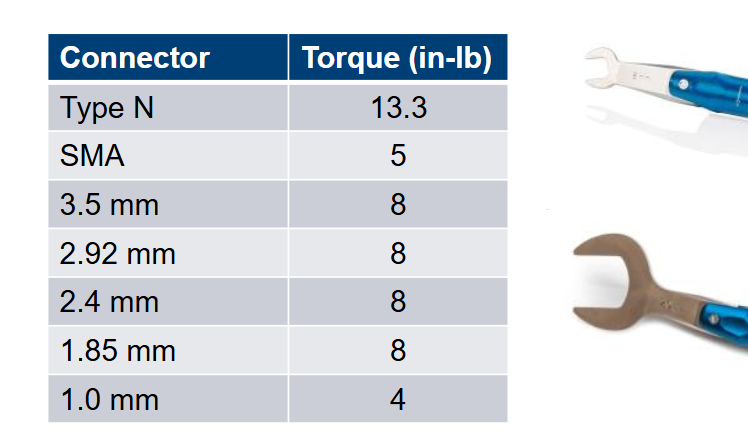

A continuación se presenta una lista de normas universales de par de apriete, válidas para todos, que pueden copiarse y utilizarse directamente:

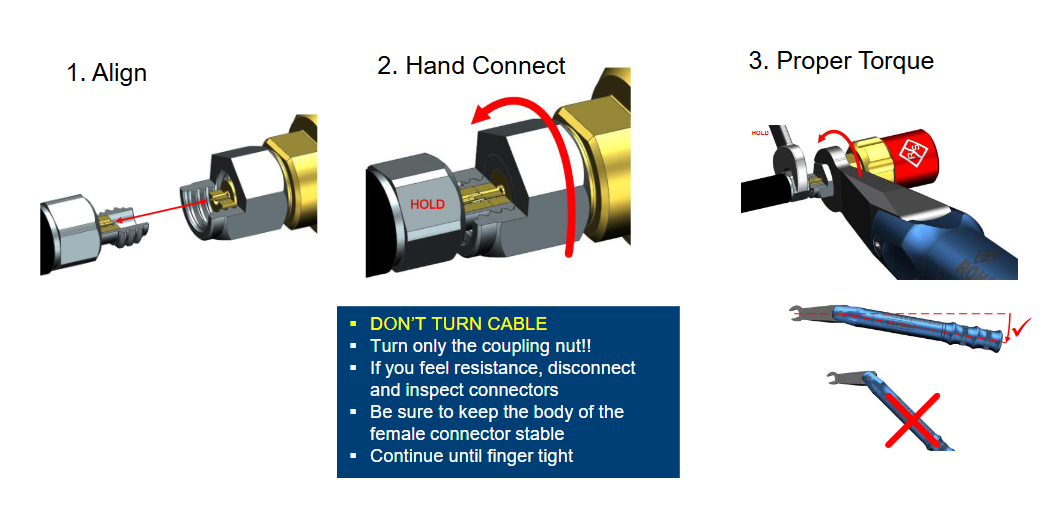

Además del par de apriete, debe seguirse un proceso de montaje normalizado: se trata del práctico método de tres pasos sintetizado por ingenieros experimentados:

El primer paso consiste en alinear las cabezas macho y hembra, que deben quedar rectas y conectadas. No deben estar torcidas ni dobladas, ya que incluso una ligera inclinación puede provocar la deformación de los finos pines internos; segundo paso: apretar previamente a mano, fijar el cuerpo del cable y girar únicamente la tuerca; está estrictamente prohibido girar la unión del cable para evitar torsiones, desoldaduras o desalineaciones del conductor interno; tercer paso: aplicar el par de apriete mediante una llave dinamométrica especializada ejerciendo fuerza horizontal hasta que emita un clic y se detenga inmediatamente, sin sobreapretar ni subapretar.

Por último, se reiteran tres líneas rojas de ensamblaje: queda prohibido el apriete manual o violento, queda prohibido el acoplamiento forzado con ángulos oblicuos y queda prohibido bloquear las uniones girando los cables. Casi todos los enlaces inestables inexplicables han caído, básicamente, en estas trampas.

5. Principios fundamentales de selección para la implementación en ingeniería

En primer lugar, priorice la frecuencia y reserve un margen suficiente. La frecuencia máxima de operación del sistema no debe utilizarse en el límite superior del conector. Por ejemplo, cuando el dispositivo opera a 20 GHz, no debe utilizar un conector SMA de 18 GHz, sino que debe conectarse a una interfaz de 3,5 mm. El uso a carga completa provocará una brusca degradación de los indicadores de onda estacionaria y de pérdida, y en absoluto se podrá garantizar la estabilidad.

En segundo lugar, coincidencia con el escenario y selección según necesidades. Para escenarios exteriores de alta potencia y alta vibración, deben priorizarse interfaces con estructuras robustas y resistencia a las interferencias ambientales, como las de tipo N, 4,3-10 y TNC; para la interconexión miniaturizada interna de dispositivos, utilice interfaces micro como SMA y SMC; para pruebas de precisión en laboratorio y para investigación y desarrollo en ondas milimétricas, deben emplearse conectores de precisión de alta frecuencia del nivel correspondiente, sin nunca reducir su categoría ni sustituirlos.

En tercer lugar, preste atención al mantenimiento protector diario. Las interfaces RF de precisión temen especialmente el polvo, los arañazos y la colocación al descubierto. Cuando no se usan, es necesario colocarles una tapa protectora contra el polvo y revisar periódicamente si la cara final está sucia, si los pines están desgastados y si el resorte está flojo. Muchos dispositivos se deterioran con su uso, no por envejecimiento del equipo, sino debido a la acumulación de polvo y daños menores causados por conectores expuestos durante largos periodos.

6. Conclusión

Los chips, las antenas y los filtros determinan qué tan bien puede funcionar un sistema, mientras que los conectores, los cables y otros componentes pasivos poco visibles determinan si el sistema puede operar de forma estable, fiable y durante mucho tiempo. Muchos ingenieros dedican mucho tiempo a depurar indicadores y solucionar errores, solo para descubrir que el problema es simplemente un error menor en el acoplamiento de un conector, un ensamblaje no estandarizado o una selección incorrecta del grado de calidad.

Un conector aparentemente sencillo que abarca toda la lógica de los principios estructurales, el ajuste de impedancia, los procesos de ensamblaje y la selección de marcas. Al comprender los principios, ser capaz de seleccionar modelos, cumplir con las normas y distinguir entre distintos niveles, se pueden consolidar todos los detalles de interconexión. El rendimiento, la estabilidad y la fiabilidad en producción en masa de sus equipos de RF y su sistema de pruebas mejorarán a un nivel superior.

Los chips, las antenas y los filtros determinan qué tan bien puede funcionar un sistema, mientras que los conectores, los cables y otros componentes pasivos poco llamativos determinan si el sistema puede ser estable, fiable y operar durante mucho tiempo. Muchos ingenieros dedican mucho tiempo a depurar métricas y solucionar errores, solo para descubrir que se trata simplemente de un error menor en el emparejamiento de conectores o de un ensamblaje inadecuado.

Operaciones de acoplamiento aparentemente sencillas ocultan la lógica subyacente del sistema de RF. Al comprender los principios, ser capaz de seleccionar modelos, cumplir con las normas y evitar malentendidos, y al asegurar que cada detalle de la interconexión sea sólido, el rendimiento y la estabilidad de su equipo de RF y su sistema de pruebas mejorarán a un nivel superior.
