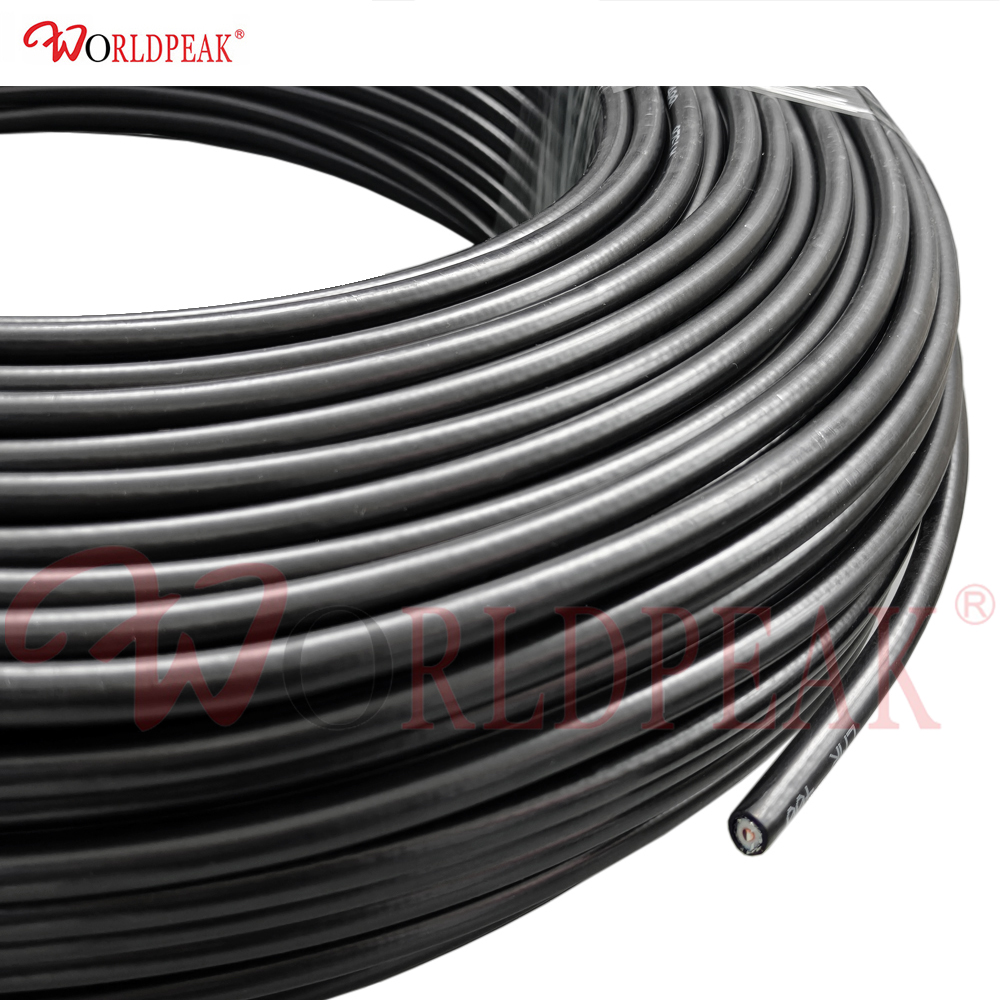

LMR-400-koaksiaalikaapeli: alhaisen tappion tekniset tiedot ja käyttötapaukset

Langattomassa tietoliikenteessä solukkojärjestelmien jakeluantenniverkot, satelliittimaanaseemat ja korkeataajuusmikroaaltotaakantayhteydet edellyttävät tarkkaa syöttölinjan valintaa, joka suoraan määrittää koko yhteyden suorituskyvyn. Kun käyttötaajuudet laajenevat ylä-UHF- ja SHF-taajuuksille, signaalin vaimeneminen pitkillä kaapeliväleillä muodostuu dominoiva tekijä järjestelmän linkkibudjetissa. lmr 400 coax on noussut maailmanlaajiseksi teollisuuden viitearvoksi alhaisen häviön 50-ohmin siirtolinjoille ja korvannut vanhat uritettuja kuparikaapeleita sekä tilavat kiinteän eristeen kaapelit. Tämän korkeasuorituskykyisen linjan käyttöönotto vaatii kattavan ymmärryksen johtimen metallurgiasta, eristeen dynamiikasta, dynaamisista taivutusrajoituksista ja liittimien päätteistämismenetelmistä.

Käsittely lmr 400 50 ohmin koaksiaalikaapeli eristettynä laitteellisena hyödykkeenä aiheuttaa usein odottamattoman lisäyhdistyshäviön, korkeamman jännitteen seisovan aallon suhteen (VSWR) ja varhaisen kosteuden tunkeutumisen. Tarkka RF-käyttöönotto vaatii sähkömagneettisen tehokkuuden ja mekaanisten pakkausrajoitusten tasapainottamista.

LMR-400:n fyysinen rakenne ja eristävät ominaisuudet

Sen erinomaiset vaimennusominaisuudet johtuvat lmr 400 coax sen suunnitellusta yhdistelmärakenteesta. Perinteiset joustavat koaksiaalikaapelit käyttävät kiinteitä polyeteenieristeitä ja yksikerroksisia kudottuja metalliverkkoja, jotka aiheuttavat huomattavia kapasitiivisia tappioita ja radiotaajuisen vuodon taajuuksilla yli 1 GHz.

Standardi lmr 400 cable käyttää 2,74 mm (0,108 tuumaa) kiinteää, ilman eristettä olevaa kuparilla pinnoitettua alumiinikeskijohdinta (BCCAI). Radiotaajuuksilla sähkövirta kulkee lähes yksinomaan puhtaasta kuparista muodostuvan ulkoisen mikroskooppisen iho-kerroksen sisällä skin-efektin vuoksi. Keveän alumiinisydämen avulla kaapelin kokonaismassa pienenee, mutta korkea vetolujuus ja sähkönjohtavuus säilyvät.

Keskijohdinta ympäröi suljetun solurakenteen, kaasulla täytetty polyeteenivaahtoeriste (FPE). Mikroskooppisten, jalokaasun typen kuplujen lisääminen eristemateriaaliin alentaa tehollista eristevakioita merkittävästi. Tämä alennus tarjoaa poikkeuksellisen etenemisnopeuden 85 %:n tasolla ja vähentää eristehäviötekijöitä verrattuna kiinteisiin eristeisiin.

• Ensisijainen sisäinen suojakuorta: 100 %:n peittoalaan ulottuva alumiinifoliomuovikuorta, joka on liimattu suoraan vaahtoeristeytimen pinnalle, estää korkeataajuista RF-vuotamista.

• Toissijainen ulkoinen suojakuorta: 34 AWG -tinattu kuparilanka-ohutverkko, joka tarjoaa 85–90 %:n optisen peiton, varmistaa jatkuvan mekaanisen maadoituksen.

• Ulompi säänsietoinen suojauskuorta: Epäkontrollointiva, UV-resistentti musta polyeteeni (PE), joka on suunniteltu kestämään kymmeniä vuosia suoraa auringonvaloa, otsonia ja maahan hautamista.

Tämä kaksikerroksinen suojausrakenne tarjoaa jatkuvaa suojauksen tehokkuutta yli 90 dB, estäen signaalien vuotamisen tiukkenevissä laitteistolaatikoissa ja eristäen herkät vastaanottopolut korkean tehon ympäröivästä häiriöstä.

Standardi LMR-400 verrattuna LMR-400 UltraFlex -rakenteeseen

Järjestelmäintegraattorit kohtaavat usein kapeita sisäisiä laitekoteloita, dynaamisia antenninkääntöjä ja liukuvia mastorakenteita, joissa standardin lmr 400 cable mekaaninen jäykkyys aiheuttaa asennushaasteita. Näissä rakenteissa lmr 400 ultraflex vaihtoehdon arviointi on välttämätöntä.

Mekaaninen ero keskittyy sisäisen johtimen koostumukseen ja ulkoisen verhokalvon polymeereihin:

Standardi lmr 400 coax käyttää kiinteää BCCAI-keskusjohtinta yhdessä puoli-jäykän polyeteenin ulkoisen verhokalvon kanssa. Tämä rakenne on suunniteltu pysyviin, kiinteisiin asennuksiin, joissa kaapeli pysyy paikallaan kaapelirungoilla tai mastoasennuksissa.

Sitä vastoin. lmr 400 ultraflex sisältää kierretyn paljaan kuparikeskijohdinlangan (7 kpl 0,95 mm:n kuparilankoja) ja joustavan termoplastisen elastomeerin (TPE) ulkokoteloituksen. Kierretyt ytimet ja kumimainen ulkokotelo mahdollistavat kaapelin taipumisen tiukkoihin esteisiin ilman metallin kovettumista.

- Kunhan vain... lmr 400 ultraflex tarjoaa erinomaisen mekaanisen joustavuuden liikkuville seurantapisteille ja hyppypäihin; kierretty keskijohdin aiheuttaa korkeamman RF-vastuksen. Pitkille, katkeamattomille syöttöjohtojen käytöille standardi lmr 400 50 ohmin koaksiaalikaapeli on edelleen suositeltavin vaihtoehto suurimman signaalimarginaalin säilyttämiseksi.

Kattava suorituskykyvertailu koaksiaaliperheiden välillä

Arviointi lmr 400 cable vanhoja RG-sarjan ja joustavia koaksiaalivertailukriteerejä vastaan selventää kompromisseja fyysisen paksuuden, käsittelyn jäykkyyden ja signaalinsäilytyksen välillä eri taajuusalueilla.

Tavallinen käyttöönotto lmr 400 coax 100 jalan (n. 30,5 metrin) pituudella taajuudella 2,4 GHz säästää yli 8 dB:n verran arvokasta RF-tehoa verrattuna vanhaan RG-213-kaapeliin, mikä tuo antennin liittimiin yli kuusinkertaisen signaalitehon.

Yhteyden budjetin laskelmat ja taajuusvaimennuksen dynamiikka

Tarkka yhteyden marginaalin suunnittelu vaatii kokonaissisääntöhäviön mallintamista koko siirtopolun yli ennen fyysistä käyttöönottoa. Kokonaissyöttölinjan vaimennuksen laskeminen sisältää kolme keskeistä muuttujaa:

• Peruskaapelin vaimennus kyseisellä toiminta-alueella kerrottuna kokonaismatkalla.

• Liitoskohtien sisääntulohäviö, joka johtuu päätepisteiden liittimistä, paneelisovittimista ja sisäisistä salama-iskun estäjistä.

• Sovitusten epäonnistumisesta aiheutuvat häviöt korkean VSWR:n (jännitteensuhteen) takia epäsovitetuissa laitteiden liitännöissä.

Korkeammilla mikroaaltotaajuuksilla johtimen ihon syvyys pienenee, mikä aiheuttaa sisääntulohäviön kasvavan ei-lineaarisesti. Esimerkiksi 50 metrin pituinen linja lmr 400 50 ohmin koaksiaalikaapeli aiheuttaa noin 4,5 dB:n suuruisen kokonaistäydennysvaimennuksen taajuudella 900 MHz, mutta vaimennus nousee noin 10,5 dB:iin taajuudella 2,4 GHz ja ylittää 17,0 dB:n taajuudella 5,8 GHz.

Kun tehokkaat lähettimet toimivat lmr 400 cable liian korkea VSWR aiheuttaa heijastuneen tehon, joka luo paikallisesti seisovia aaltoja ja jännitehuippuja. Nämä jännitehuiput aiheuttavat keskitettyä dielektristä lämmitystä, mikä kiihdyttää lämpöhäilyä ulkokoteloissa. Jatkuvan tehonkäsittelykyvyn säilyttämiseksi koko käyttötaajuusalueella on varmistettava päästä-päähän VSWR-arvo alle 1,20:1.

Tarkka liittimen päätys ja rajapinnan sovitus

Johtimen lmr 400 coax päätös vaatii erityisiä koaksiaaliliittimiä, jotka on suunniteltu vastaamaan sen fyysistä ulkohalkaisijaa (10,29 mm) ja kiinteää keskisätkää (2,74 mm). Standardit RG-8- tai RG-213-liittimet eivät istu oikein liimoitetun foliomuovin suojaukseen, mikä aiheuttaa suojan rikkoutumisen ja paikallisesti epäjatkuvan impedanssin.

• Liitäntäliittimen valinta: Teollisuusjärjestelmät käyttävät yleisesti N-tyyppisiä, TNC-, SMA- tai 7/16 DIN -liittimiä, jotka on suunniteltu jatkuvaa mikroaaltotoimintaa varten.

• Keskusjohtimen kiinnitys: Tarkkuusliittimissä on kiinnitetty, kultapinnoitettu messinki- tai berylliumkuparikeskusjohtin, joka voidaan kiinnittää juottamalla tai kuusikulmaisella puristusliittimellä suoraan BCCAI-johtimeen.

• Ulkoisen maadoituksen puristus: Kahdesta osasta koostuvat puristusmekanismit tai kalibroidut kuusikulmaiset puristusrengasosat puristavat ulkoista verkkorakennetta kierteisellä liittimen rungon varrella, mikä varmistaa 360-asteisen maadoituksen ilman että höljytty dielektrinen kerros menee rikki.

• Liitäntätiivisteet: Integroidut silikoni-O-renkaat tiukentavat liittimen kytkentämekanismia estäen kosteuden tunkeutumisen yhdistämistasolle.

Erityisesti kaapelien eristeen poistoon tarkoitettujen työkalujen käyttö varmistaa täsmälliset kolmen tason eristeenpoiston mitat ulkokuoren, verkkorakenteen ja dielektrisen kerroksen osalta, mikä poistaa terävät reunojen muodostumat ja estää sisäiset sähköiset oikosulut.

Mekaaninen kaapelointi ja ulkokäyttöön soveltuvan kosteusvarmuuden parhaat käytännöt

Mekaaniset asennustavat vaikuttavat suoraan lmr 400 cable käyttöiän kestoon:

• Nouda vähimmäiskäyristys­säde: Standardin lmr 400 coax pakottaminen sen 25,4 mm:n (1,00 tuuman) staattisen käyristysrajan yli murskaa sisäisen vaahtomaisen ytimen, mikä siirtää keskuspinnan keskeltä ja aiheuttaa vakavia impedanssin alennuksia.

• Vältä pistekuormitettua kiinnitystä: Kiinnitä pystysuorat tornilaskut pehmeillä nostokahvoilla ja kumilla varustetuilla tyynyklemmoilla; liian tiukka metallisien zip-kiinnittimien kiristäminen murskaa ulkokotelon.

• Käytä tornin tippusilmukkoja: Muodosta riittävän suuri alaspäin suuntautuva kosteus­sil­mukka ennen kaapelin saapumista laitteiston suojaus­kotelojen läpivientien kautta, jotta veden valuma ohjautuu poispäin tiivistyskumien sisäänkäyntien kohdalta.

• Monikerroksinen liitos­tiivistys: Tiivistä ulkona käytettävät liittimet itsepalautuvalla butyylirubinasta valmistetulla mastikkateipillä, jonka päälle kiedotaan kaksi päällekkäistä kerrosta kestävää UV-suojausta tarjoavaa vinyylisähköteippiä.

Tarkka valmistus ja räätälöidyt ratkaisut Worldpeakin kanssa

Korkean luotettavuuden RF-lähetysinfrastruktuuri vaatii kompromissiton mitallisen tarkkuuden, sertifioitujen materiaalien käytön ja jäljitettävän sähköisen testauksen kaikissa toimitettavissa erissä. Perustettu RF-laitteiden valmistaja ja kansainvälinen viennin tekijä Worldpeak tarjoaa kattavia suunnittelupalveluita, tarkkuusjyrsintää ja OEM/ODM-valmistusta premium-tasoisille koaksiaalisille järjestelmille. Edistyneet moniakseliset CNC-Swiss-kääntökeskukset säilyttävät koneistustoleranssit jopa ±0,005 mm:ään saakka, mikä varmistaa, että räätälöidyt liittimet, läpivientilevyt ja siirtymät sopivat täydellisesti sekä standardi- lmr 400 50 ohmin koaksiaalikaapeli ja erikoistuneita lmr 400 ultraflex varastointiin.
