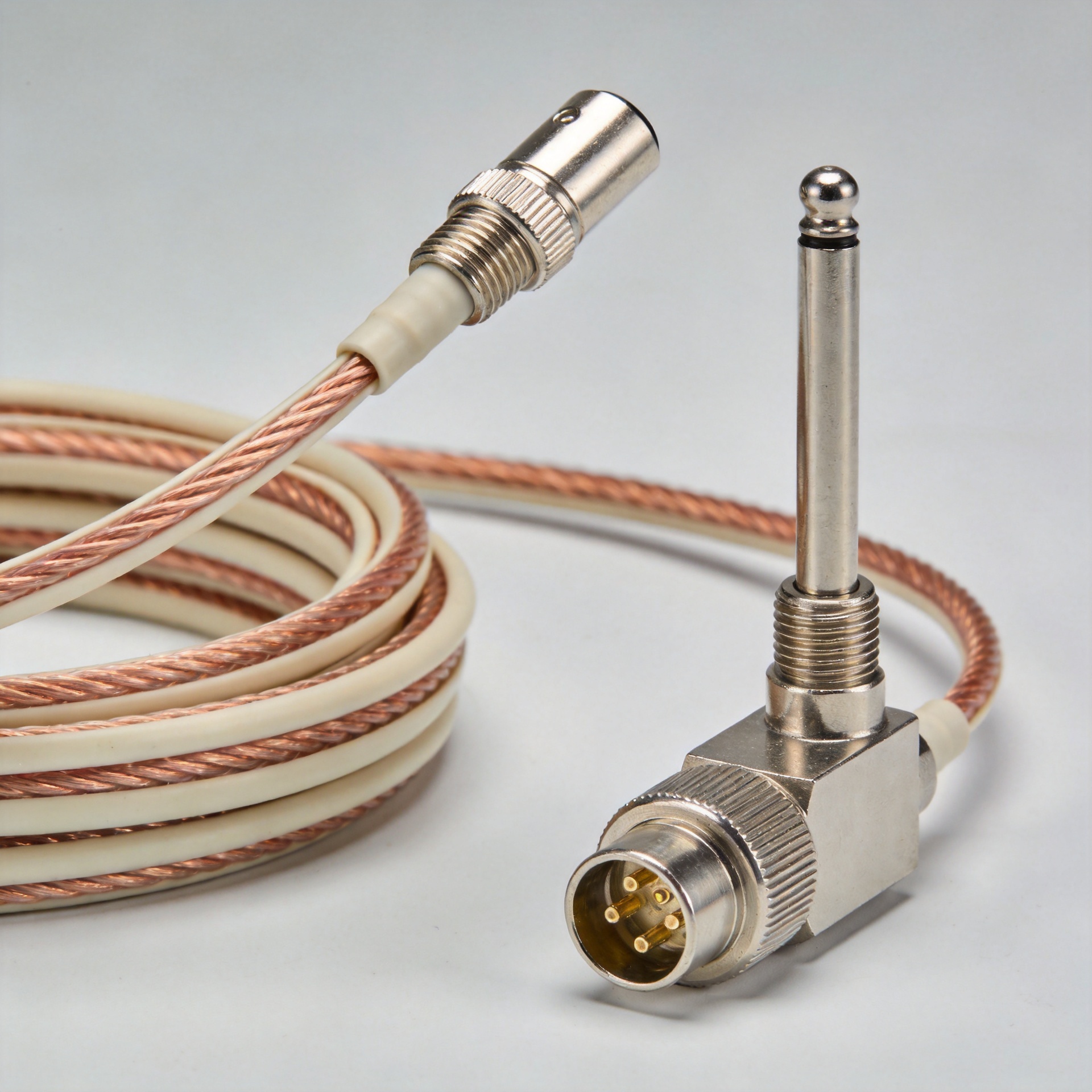

RG58ジャンパーケーブル：低損失RFインターコネクトガイド

高精度RFエンジニアリングにおいて、適切なRG58ジャンパーケーブルの選定は、信号の完全性、挿入損失の特性、およびシステム全体の信頼性を直接左右します。高品質なRG58ジャンパーケーブルは、試験環境、無線基地局、産業用トランシーバー構成など、さまざまな用途で不可欠な低損失RFインターコネクトとして機能します。多くの設計チームは、安価で端末処理が不十分な同軸ジャンパーケーブルが及ぼす影響を過小評価しがちです。こうしたケーブルは、不要な反射や位相の不安定化、測定値のドリフトを引き起こし、場合によってはRF試験全体の信頼性を損なうことがあります。ワールドピークでは、すべてのRF同軸ジャンパーケーブルを、高周波帯域におけるインピーダンス不整合を排除し、減衰を最小限に抑えるよう設計しています。これにより、連続運転時や過酷な環境下でも、一貫性と再現性の高い性能を確保します。

技術仕様：RG58同軸ケーブルの性能基準

RF試験用インターコネクトとしてRG58同軸ケーブルを選定する際、エンジニアリングチームは誘電体の材質、導体のメッキ処理、およびシールド被覆率を慎重に評価する必要があります。標準的なRG58ケーブルは、一般用途の高周波データ伝送に最適化された50オームの特性インピーダンスを備えています。量産型RG58と高性能低損失RG58の違いは、単なる原材料の品質差にとどまらず、ケーブル構造の各層がRF信号の伝搬をいかに効果的に維持するかという点に深く根ざしています。

高品質RG58ジャンパーケーブルの構造的優位性は、物理発泡誘電体（フィジカル・フォーム・ダイエレクトリック）にあります。この構造により、実験室での反復曲げ試験において機械的な柔軟性を維持しつつ、誘電体損失を低減できます。一方、固体ポリエチレン（PE）誘電体は高周波域でより多くのRFエネルギーを吸収し、信号による発熱が大きくなり、長尺ケーブルでは減衰が増加します。発泡ポリエチレンは有効誘電率を低下させ、結果として信号の伝播速度を向上させ、信号電力の散逸を抑制します。これは、位相特性が重要な試験システムや時領域測定作業において特に重要です。

低損失RFインターコネクトシステムの設計上の考慮事項

真の低損失RFインターコネクトを実現するには、減衰量、VSWR（電圧定在波比）、およびコネクタの終端品質のバランスを取る必要があります。RG58同軸ケーブルをRF同軸ジャンパーケーブルに変換する際に不適切な終端処理を行うと、信号の反射が生じ、送信モジュールを損傷させたり、測定精度を低下させたりします。ケーブルとコネクタの接合部におけるわずかなインピーダンス不連続性でも定在波を発生させ、電力の変動や較正済みRF測定機器における信頼性の低い測定値を引き起こすことがあります。

• 減衰量と周波数の関係：RG58ジャンパーケーブルにおける減衰量は、信号周波数とともに増加します。標準的なRG58同軸ケーブルは1GHz未満では非常に優れた性能を発揮しますが、高周波数帯域での使用には二重シールド構造と高精度機械加工による圧着中心導体ピンが必要であり、信号振幅を維持します。高周波信号は導体表面近くを伝搬するため、肌効果（スキン効果）による損失を防ぐには、清浄なめっき処理と厳密なコネクタ形状が極めて重要です。
• インピーダンス整合およびVSWR制御：ワールドピーク社が製造するすべてのRFテスト用インターコネクトアセンブリは、ベクトルネットワークアナライザ（VNA）による厳格な検査を実施しています。優れたRF同軸ジャンパーケーブルは、対象帯域全体でVSWRを1.25:1以下に保ち、内部での信号反射（バウンス）を防止します。低いVSWRは、RF電力の大部分がケーブルアセンブリを通過し、信号源や高感度の測定機器へ逆流しないことを保証します。
• コネクタのストレインリリーフおよび機械的耐久性：接続・切断を繰り返すと、組立品質の低いインターコネクトは劣化します。内面接着剤付きの二重壁ヒートシェrinkチューブを採用することで、RG58ジャンパーケーブルは軸方向の引張力に対して最大15 kgまで耐えられ、過酷な現場運用においても低損失RFインターコネクトの信頼性を維持します。十分なストレインリリーフが施されていない場合、わずかなケーブルの引っ張りや振動によってクリンプ接合部が亀裂を生じ、現場設置時にトラブルシューティングが極めて困難な intermittent（断続的）な故障を引き起こす可能性があります。

RF同軸ジャンパーの産業用途

RG58同軸ケーブルは、サイズ、柔軟性、電気的性能、コストのバランスが取れた多機能な構造を備えており、信頼性が求められるさまざまな分野で業界標準として広く採用されています。より低損失な新しい同軸ケーブルが登場しているにもかかわらず、RG58は多くの無線通信および試験用途において依然として重要な役割を果たしています。

• RF試験用インターコネクト作業台：校正ベンチ、オシロスコープ接続、信号発生器へのパッチ接続などでは、位相特性が安定したRF試験用インターコネクトが不可欠です。実験室環境では、数十回に及ぶ再構成や頻繁なコネクタ着脱後でも、電気的性能が再現可能であることが求められます。
• 通信基地局：内部トランシーバーとアンテナスプリッターモジュールを接続するには、EMI／PIMの妨害を防ぐため、高遮蔽性能を備えた耐久性のあるRF同軸ジャンパーケーブルが必要です。遮蔽性能が不十分だと、外部からの電磁ノイズがRF信号経路に侵入したり、内部信号が外部へ放射されたりして、受信感度が低下します。
• 自動車・GPSシステム：モバイル通信では、振動や温度サイクル、狭い曲げ半径に対しても誘電体の変形を起こさないRG58ジャンパーケーブルが求められます。自動車用ハードウェアは、寒い冬の気温から車両内筐体での熱蓄積まで、広範囲な温度変化にさらされます。
• 産業用無線機器：工場の自動化センサーでは、ノイズの多い電磁環境下でも安定したテレメトリを維持するために、低損失のRFインターコネクトが用いられます。大型機械、モータードライブ、電力インバーターなどは強い干渉を発生させるため、適切に遮蔽されたRG58ジャンパーケーブルによって効果的に遮断できます。

WORLDPEAKにおける品質保証および製造基準

WORLDPEAKでは、産業用グレードの性能基準を満たすRG58ジャンパーケーブルを確実にお客様へお届けするため、厳格な国際品質管理基準を遵守しています。生産工程のすべてのステップが追跡・記録されており、完成品のアセンブリは、原材料となるRG58同軸ケーブルのロットや部品のロットまで遡って確認できます。

RG58同軸ケーブル（素線）の検査 → 精密自動ストリッピングおよびピン圧着 → 360度誘導はんだ付け／圧着シール → ダブルウォール接着剤付きヒートシェンクの適用 → 全数VNA試験（インピーダンス、VSWR、挿入損失） → 最終検査および静電気防止包装

認証済み試験プロトコル

• VSWRおよび反射損失の周波数掃引試験：すべてのRF同軸ジャンパーケーブルは、キャリブレーション済みベクトルネットワークアナライザ（VNA）を用いて、個別に最大3 GHzまで周波数掃引試験を実施します。この全帯域試験により、スポット周波数での測定では見逃されがちな局所的なインピーダンスの凸状変化も検出できます。
• 絶縁耐電圧（DWV）：中心導体と外側シールド編組との間の絶縁抵抗を確認するため、1000V RMSで試験を行います。これにより、誘電体の健全性が検証され、定格電圧下での短絡リスクが防止されます。
• 機械的引張試験および屈曲寿命検証：RG58同軸ケーブルアセンブリのサンプルロットを、5,000回以上の屈曲サイクルで試験し、編組の疲労限界を確認します。この加速された機械的評価により、可動部や振動負荷の大きい用途における実用寿命を予測できます。

調達・購買：最小発注数量（MOQ）、カスタマイズ対応、サプライチェーン

WORLDPEAKのような確立されたOEMメーカーからRG58ジャンパーケーブルを直接調達すれば、部品のトレーサビリティが明確で、大量調達時のコスト効率も高まります。ケーブルアセンブリメーカーと直接取引することで、中間業者のマージンが削減され、技術的な変更に関するコミュニケーションも迅速化します。

• カスタムケーブル長およびコネクタオプション：SMA、BNC、N型、TNCコネクタを採用したRFテスト用インターコネクトを、0.1m～50mの任意長でご提供。オス・メス両タイプのコネクタに加え、省スペース設置に対応したストレート型および直角型も選択可能です。
• 柔軟な最小注文数量（MOQ）対応：RF同軸ジャンパーパッケージのカスタム製造では、試作段階向けに100個から、量産向けに5万個を超える大口注文まで幅広く対応いたします。これにより、製品開発初期の検証から本格的な量産展開まで、あらゆるフェーズをサポートします。
• 迅速な納期対応：標準RG58同軸ケーブルジャンパーは、通常7～10営業日以内に出荷可能です。RoHSおよびREACH規制への完全適合を証明する書類をすべて添付し、お客様の監査要件にもお応えします。

次回の低損失RFインターコネクトプロジェクトには、WORLDPEAKと提携して、あらゆる展開において信頼性が高く高周波数対応の信号伝送を実現しましょう。カスタム見積もりおよび技術用サンプルのご依頼は、本日中に当社エンジニアリングサポートチームまでお問い合わせください。
