Kablu tal-ġumpa RG58: Guida għall-interkonnessioni RF b’bassu ħsara

Fil-ġenjo tal-RF preċiż, is-selezzjoni tal-kabla ta' ħolqien RG58 ir-ratta tiddikta direttament l-integrità tas-sinjal, il-parametri tal-bassu tal-inserzjoni u l-affidabbiltà tas-sistema. Kabla ta' ħolqien RG58 ta' għoli kwalità ta' fatt agisce bħala l-interkonnessioni RF b'bassu ħsara essenzjali fit-tajjeb ta' prova, fis-stazzjonijiet bażi tar-radjio u f'is-settuppi tar-radiotrażmissur industrija. Ħafna timijiet tad-disinn jistimaw iżda l-effett tal-kabli ta' ħolqien koassjali bil-bażza, li huma ħażina jew li ma ġewx ittajjaru sew, li jistgħu jwettqu riflessjonijiet mhux mixtieqa, instabbiltà tal-fażi u drift tal-biża' li jibbattu kompletament il-kampagna kollha tat-test tal-RF. F'WORLDPEAK, inġinierizznuk kull kabla ta' ħolqien koassjali RF biex neleminaw il-miżmum tal-impedenza u niminimizzaw l-attenuzzjoni f'applikazzjonijiet ta' frekwenza għolja, b'tali mod li ngħoddul il-prestazzjoni konstanti u ripetibbli anke taħt operazzjoni kontinwa u kondizzjonijiet ambjentali diffiċli.

Speċifikazzjonijiet Tekniċi: Standards ta' Prestazzjoni tal-Kabla Koassjali RG58

Meta jibżgħu kabla koassjali RG58 għall-interkonnessioni tat-test tal-RF, it-timijiet tal-inġinerija irridu valutaw il-kompozizzjoni tad-dielettriku, il-plating tal-konduttur u l-kopertura tas-sħiħ. Il-biżża tal-varianti standard ta' RG58 tipikament għandha impedenza karatteristika ta' 50 ohm, li hija ottimizzata għall-biżża ta' trasmissjoni tad-data ta' frekwenza għolja. Id-differenza bejn il-RG58 kommodità u l-RG58 b'baxxa perdita immaġinat tinsab fit-taħt tal-konstruzzjoni tal-kabla, mhux biss bil-qualità tal-materjal ħoġor iżda wkoll bil-kif kull strata tinteraġixxi biex tissaħħaħ il-propagazzjoni tal-mewġ tal-RF.

Il vantàġġ strutturale ta’ kabel ta’ ħolqa RG58 premmjum jinsab fid-dielettriku ta’ frott fiżiku, li jinnaqqas il-biża’ dielettrika filwaqt li jżda l-flessibbiltà mekkanika matul iċ-ċikli ripetuti ta’ biegħa fit-testijiet tal-laboratorju. Id-dielettriku solidu ta’ PE jassorbi aktar enerġija RF bil-frekwenzi għolja, li jwassal għall-biża’ akbar tas-sinjal u għall-attenuzzjoni akbar fuq it-tul it-twal tal-kabel. Il-polietilenu ta’ frott innaqqas il-konstanti dielettrika effettiva, li tħeġġeġ il-veloċità tal-mewġ u tinnaqqas id-dissipazzjoni tal-potenza tas-sinjal, li hija partikolarment importanti għall-isistemi ta’ test sensittivi għall-fażi u għall-lavoru tal-miżuri fid-dominju tal-ħin.

Kunsiderazzjonijiet tal-Inġinerija għall-Issistemi ta’ Interkonnessioni RF b’Biża’ Baxxa

L-abbiliment ta’ verament baxxa perdita ta’ interkonnessioni RF ittieħed bil-bilanċ tal-attenuzzjoni, il-VSWR (Voltage Standing Wave Ratio) u l-kwalità tat-terminazzjoni tal-konnetturi. Terminazzjoni ħażina li tikkonverti kabel koassjali RG58 f’jumper RF toħloq riflessjonijiet tas-sinjal li jidmaggju l-moduli tat-trasmissjoni u jikkumpromissu l-accuratezza tat-test. Anke diskontinwiti baxxi ħafifa tal-impedenza fil-biżaħ bejn il-kabel u l-konnettur jistgħu joħloqu mewġiet stazzjonarji, li jikkawżaw fluttwazzjonijiet tal-pulizija u letture mhux reliżżanti fit-taħriġ tal-istruzzjonijiet tal-miżura RF kalibrati.

• Profil tal-Attenuzzjoni kontra l-Frekwenza: L-attenuzzjoni f’kabel jumper RG58 tisqal bil-frekwenza tas-sinjal. Għalkemm id-disinni standard ta’ kabel koassjali RG58 ifunzjonaw eċċellenti taħt 1 GHz, il-implimentazzjonijiet ta’ frekwenza għolja jitlobu doppja protezzjoni u pinji ċentrali ta’ krimpatur b’preżizzjoni biex issemmu l-amplittuda tas-sinjal. Is-sinjali ta’ frekwenza iktar għolja jivvjaġġaw iktar ħdejn is-saħħa tal-konduttur, għalkemm il-plating ħażin u l-ġeometrija stretta tal-konnettur isiru kritiċi biex tiġi evitata l-perdita minn effett tas-skin.
• Miksa tal-Impedanza u Kuntrolli tal-VSWR: Kull assimblija ta’ test RF prodotta minn WORLDPEAK tifforma test rigurrużi bil-Analyzer tan-Network Vetturjali (VNA). Ġumper koassjali RF superjuri jżda VSWR ta’ iżda 1.25:1 fit-tul tal-banda target tagħmel, li jneħħi l-baċċa tas-sinjal ġewwa. VSWR baxx jgħamel li l-biżżejjed tal-potenza RF teġi trasferita mis-seħħa tal-kabla minflok tirreġgħa lejn is-sors tas-sinjal jew l-instrumenti sensittivi tat-test.
• Rilaxx tal-Ispressjoni fuq il-Kunnetturi u Durabbiltà Mekkanika: Il-ċikli ripetuti ta’ inċastri jiddegradaw l-interkonnessioni li jinsabu b’soltu ħażin. L-użu ta’ tuba ta’ ħajt li tisħan b’żewġ ħitan b’adħes interna jgħamlu li l-ġumper kabla RG58 jirreżistu forzi ta’ tir asjali sa 15 kg, li jżda l-integrità tal-interkonnessioni RF b’baxxa perdita f’applikazzjonijiet ħarigi ħamra. Minflok ir-relaxx robust, it-tir minimu fuq il-kabla jew il-vibrazzjoni tista’ tikkrija l-għożża tal-krimp, li tifforma falji intermittenti li huma ħafna diffiċli li jinkontraw f’installazzjonijiet ħarigi.

Applikazzjonijiet Industrjali għall-Ġumpers RF Koassjali

L-arkitettura versatili tal-kablu koassjali RG58 jagħmel minnu standard industrjali f’bosta setturi b’soltu għolli. It-taqsima bil-bilanċ bejn id-daqs, il-biżżilla, il-prestazzjoni elettrika u l-ispiża tajjeb iżda jibqgħu jiffru l-istatus ta’ RG58 għal ħafna applikazzjonijiet wirless u tat-test insibu li jkunu ħdejn alternattivi koassjali b’ispiża baxxa.

• Stazzjonijiet ta’ Interkonnessioni tat-Test RF: Il-benċi ta’ kalibrazzjoni, il-konnessjonijiet tas-skopju tal-ossillazzjoni u t-taħlita tal-ġeneratur tas-sinjal jitlobu interkonnessioni tat-test RF stabbli b’karakteristiċi ta’ fażi konstanti. L-ambjenti tal-laboratorju jitlobu prestazzjoni elettrika ripetibbli wara ħafna rikonfigurazzjonijiet u ħafna ħarġa u ħażna tal-konnetturi.
• Stazzjonijiet tal-Bażi tat-Telekomunikazzjoni: Il-konnessjoni ta’ trasmetturi interni ma’ moduli tas-splitter tal-antenna titlob jumper RF koassjali duratur b’effikacja għolja tas-sħan biex tippreveni id-disrutzjoni tal-EMI/PIM. Is-sħan ħażin jippermetti li l-brujja elettromagnetika barrani tiddaħħal fis-seħħa RF u li s-sinjali interni jitbasslu barra, li jwassal għall-degradazzjoni tas-sensittività tar-ricevitur.
• Sistemi tal-Awtomobilistika u tal-GPS: Il-komunikazzjonijiet mobbli jitlobu kabel jumper RG58 kapabbli li jwettiq il-vibrazzjoni, iċ-ċikli termali u r-rajjus ta’ bentura stretta mingħajr deformazzjoni tad-dielettriku. Il-ħaġar tal-awtomobilistika tifronta t-tibdil kbir fit-temperatura mis-soltu tal-barranija sal-bħal il-bħal tas-sħana fil-bażi tal-vejkoli.
• L-Ekwipaggi Elettriku Industrjali: Is-sensuri tal-awtomazzjoni tal-fabbrika jitużaw interkonnessioni RF b’bassu ħsara biex iżżomm it-telemetrijja stabbli f’ambjenti elettromagnetiku ħażin. Il-makkinarja ħeżija, id-drajvi tal-mutur u l-inverters tal-biża’ jipproduċu interferenza qawwija li jumper RG58 b’sħan tajjeb jista’ jibblokka b’effikacja.

Assuranza tal-Qalba u Standards ta’ Produzzjoni f’WORLDPEAK

WORLDPEAK jissemma għall-istandards internazzjonali rigurożi ta’ kontroll tal-qualità biex jiżdamm li kull kabel ta’ ħolqa RG58 imballat ikun iffilja mal-benchmark ta’ prestazzjoni għall-industrija. Kull pass ta’ produzzjoni huwa ttrasferut u ddokumentat, b’tali mod li l-bniedem jista’ jitrakka l-assenbliji finali sa l-baċki tal-kabel raw u l-lotti tal-kumpunenti.

Ispettur tal-Kabel Koassjali Raw RG58 → Strippaġġ Awtomatiku Preċiż u Krimpjar tal-Pin → Soldering bil-Induzzjoni 360° / Sigillar bil-Krimp → Applikazzjoni tas-Sħana bil-Ħut li jilqa’ bil-Adesiv ta’ Ħitan Doppji → Test VNA 100%: Impedanza, VSWR, Il-Biża’ ta’ Inserzjoni → Ispettur Finali u Imballaġġ Antistatiku

Protokollijiet ta’ Test Ikkertifikati

• Skannjar ta’ VSWR u Biża’ tar-Ritorn: Kull kabel ta’ ħolqa RF koassjali huwa skannat individwalment sa 3 GHz bl-użu ta’ VNAs kalibrati. Dan it-test tal-banda sħiħa jikkaptura l-bumps lokali tal-impedanza li t-testijiet ta’ frekwenza speċifika jistgħu jmissu.
• Voltajja ta' Tqabbil Dielettriku (DWV): Ipprova bil-1000 V RMS biex tikkonferma r-reżistenza tal-insulazzjoni bejn il-konduttur ċentrali u l-brajd barrani. Dan jivverifika l-integrità dielettrika u jipprevjen ir-riskji ta' ħażiqa qasira taħt il-voltajja ta' operazzjoni.
• Verifika Mekkanika tal-Pull u tal-Flex: Il-baċki ta' kampjuni ta' assimbliji ta' kabli koassjali RG58 jgħmelu iktar minn 5000 ċiklu ta' fleksibbiltà biex jivverifikaw it-taħdid tat-taħlis tal-brajd. Din is-skrinjar mekkaniċi aċċelerat jipprovdil il-ħajja tas-servizz f'applikazzjonijiet li jinvolvu moviment jew vibrazzjoni ħafifa.

Sors u Akkwizizzjoni: MOQ, Personalizzazzjoni, u Katen tal-Fornituri

L-akkwizizzjoni ta' kablu jumper RG58 direttament minn manifattur OEM stabbilit bħala WORLDPEAK tiggarantixxi t-trasparanza fit-trakkjabilità tal-kumpunenti u l-effiċjenza tal-kusti għall-bulk. Il-lavoru dirett mal-manifattur ta' assimbliji ta' kabli jneħħi l-markup tal-benfattur u jqassar iċ-ċikli ta' komunikazzjoni għall-modifiki tekniki.

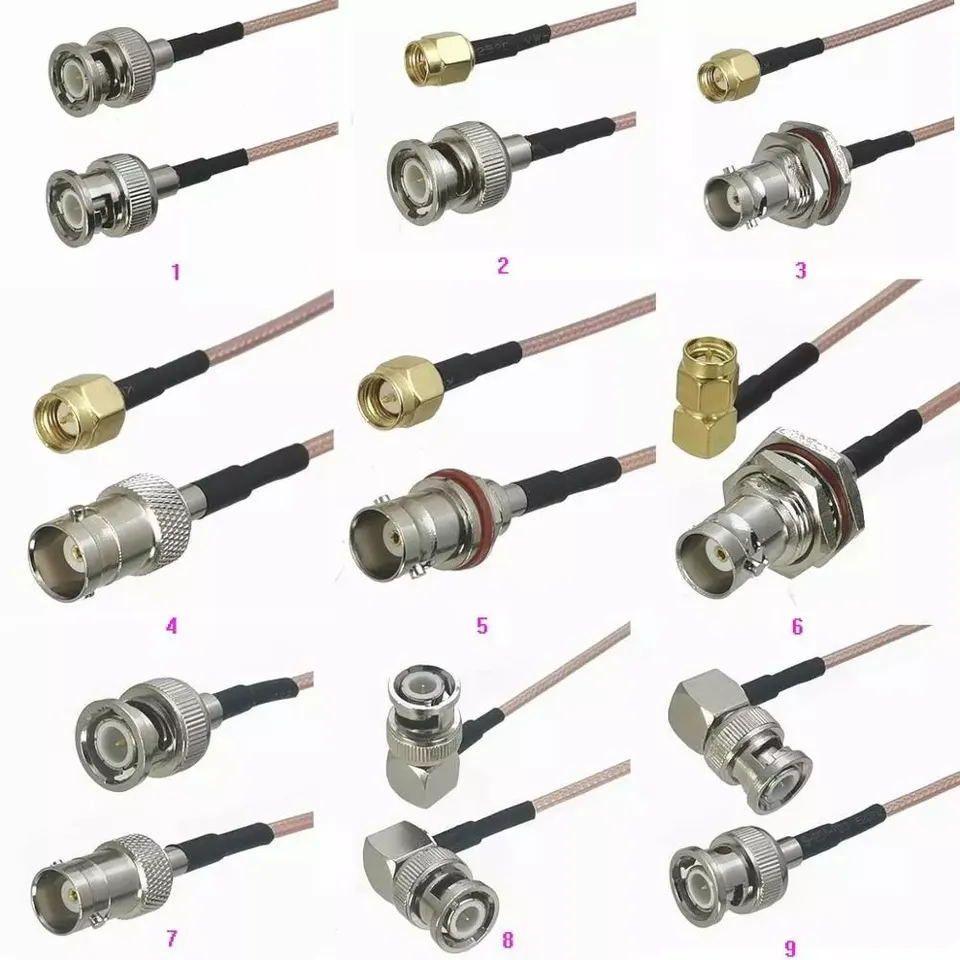

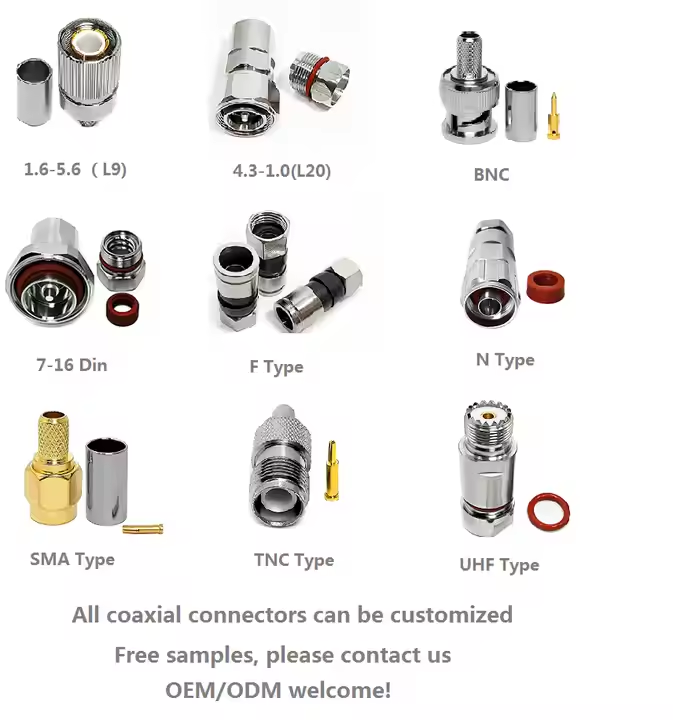

• Tulbiet ta’ tulbiet b’tulba personalizzata u għażla ta’ konnetturi: Iżda l-konnessjoni tat-test RF bil-konnetturi SMA, BNC, N-Type jew TNC b’tulbiet personalizzati mis-0.1m sa’ 50m. Disponibbli kemm il-biżża maschili kif ukoll il-biżża femminili, inklużi l-modelli diretti jew b’angolu rettu għall-installazzjoni f’kabinet ħafifa.
• Rekwiżiti fleksibbli ta’ MOQ: Appoġġijna l-prottotipi li jibdew b’100 pezz għall-assembli tal-jumper RF koassjali personalizzati, sal-produzzjoni kommerċjali b’volum għoli li jaqbeż 50,000 unità. Din il-fleksibbiltà tappoġġja l-valdazzjoni tal-prodott fil-fażi bikrija kif ukoll il-lanċu tal-produzzjoni massiva.
• Ħelsien ħanut b’soltu: L-ordnijiet standard tal-jumper ta’ kablu koassjali RG58 jiġu spediti ħdejn 7–10 ġurnata ta’ xogħol, b’dokumentazzjoni sħiħa li tikkonferma l-konformità mar-RoHS u l-REACH. It-tutti l-ċertifikati ta’ konformità jiġu suppliti fl-imsemmi ħelsien għall-biżżezz tal-biljiet tal-biljiet tal-klijenti.

Ippartnера ma’ WORLDPEAK għall-projett tagħmel interkonnessioni RF b’bassu ħsara li jmiss biex teggħmel sigmali ta’ għoli frekwenza b’affidabbiltà f’kull installazzjoni. Ikkuntattja l-biżness tas-suport tal-ingegnerija tagħmel illum biex titlob kwotazzjonijiet personalizzati u kampjuni tekniki.
