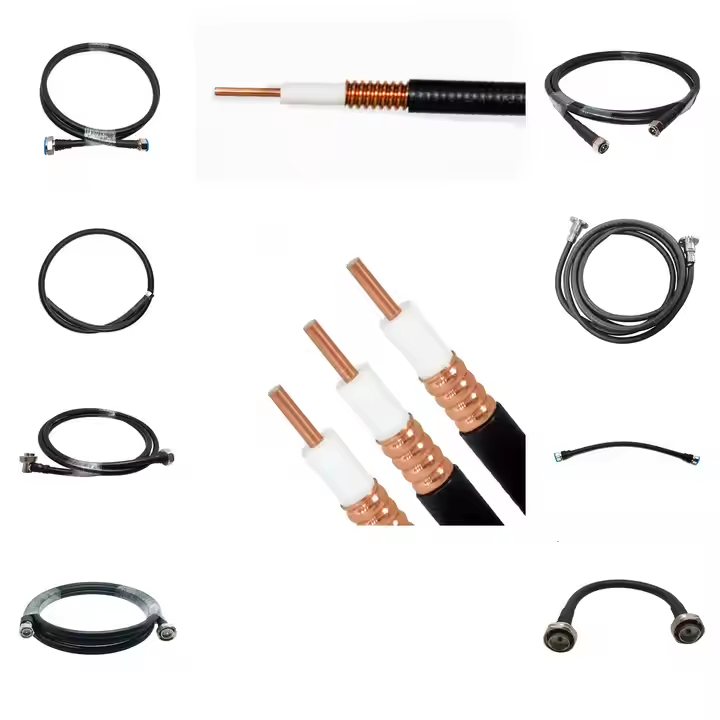

Kabel skokowy RG58: specyfikacje i zastosowania

W komercyjnych telekomunikacyjnych sieciach radiowych, na stanowiskach testowych i pomiarowych oraz w mobilnych sieciach radiowych kabel skok rg58 stanowi kluczowy element łączący sprzęt aktywny z nieruchomą infrastrukturą dystrybucyjną. Niezależnie od tego, czy łączy nadajnik odbiornik VHF/UHF z jednostką strojenia anteny, oscyloskop ze złączem sygnałowym, czy ograniczniki przepięć wywołanych uderzeniem pioruna w szafie stacji bazowej, kable przyłączeniowe koncentryczne muszą zapewniać ciągłą ochronę elektromagnetyczną oraz przewidywalne tłumienie sygnału. Choć krótkie odcinki kabli mogą wydawać się bardziej wyrozumiałe, traktowanie kabla skok rg58 jako dowolnego akcesorium niesie ryzyko wprowadzenia niedopuszczalnych strat włożonych, odbić fali stojącej oraz zmęczenia mechanicznego do inaczej zoptymalizowanego budżetu łącza.

Integratorzy systemowi oraz zespoły inżynieryjno-zakupowe muszą oceniać impedancję charakterystyczną, stabilność dielektryka, stopień ekranowania oraz metody kończenia złącz. Wybór zestawu wyłącznie na podstawie zdjęć katalogowych lub ogólnych oznaczeń prowadzi do uniknionych awarii w warunkach rzeczywistych.

Rola przewodów skokowych koncentrycznych w ścieżkach sygnałów wysokiej częstotliwości

Elastyczny kabel koncentryczny RG58, 50 omów zespół działa jako zrównoważona rozproszona linia transmisyjna. Nominalny impedancji charakterystycznej wynoszący 50 omów zależy od precyzyjnego stosunku fizycznego między średnicą zewnętrzną przewodnika środkowego a średnicą wewnętrzną ekranu, w połączeniu ze stałą dielektryczną materiału izolacyjnego rdzenia. W standardowych systemach telekomunikacyjnych dopasowanie tej nominalnej impedancji zapobiega odbiciom sygnału do nadajników wysokiej mocy.

Każdy przewód RF wpływa na całkowitą tłumienność ścieżki oraz współczynnik szumów systemu. Nawet na krótkich odcinkach długości trzech do dziesięciu stóp skok rg58 wprowadza straty włożeniowe, które rosną wraz ze wzrostem częstotliwości. Dla radiostacji taktycznych VHF pracujących poniżej 150 MHz tłumienność pozostaje umiarkowana. Jednak przy zastosowaniu w systemach telemetrycznych UHF, pasmach komórkowych lub przemysłowych sieciach Wi-Fi nadmierna strata w linii pogarsza czułość odbiornika. Traktowanie rG58 połączenie jako aktywny element w bilansie łącza zapewnia, że zapasy mocy RF pozostają solidne przy zmiennych warunkach eksploatacyjnych.

Kluczowe czynniki konstrukcyjne oraz profile dielektryczne

Orientowanie się w opublikowanych danych specyfikacje kabla koncentrycznego RG58 wymaga rozróżnienia między nominalnymi konstrukcjami zgodnymi ze standardami wojskowymi (np. warianty MIL-C-17) a klasami przeznaczonymi do zastosowań komercyjnych. Istotne różnice w składzie metalicznym przewodników, składzie dielektryka oraz stopniu osłony bezpośrednio określają trwałość elektryczną i mechaniczną.

Standardowy rG58 kabel wykorzystuje centralny przewodnik z cynowanych miedzi o średnicy 20 AWG, wykonany jako przewodnik stały lub wielożyłowy, otoczony stałą izolacją dielektryczną z polietylenu (PE). Wersje wysokiej klasy o niskich stratach stosują piankowy polietylen (FPE), który wprowadza mikroskopijne pęcherzyki gazowe, obniżając efektywną stałą dielektryczną i zwiększając prędkość propagacji z ok. 66% do maksymalnie 80%. Architektura ekranowania stanowi kolejny kluczowy czynnik różnicujący: podstawowe wersje komercyjne często oferują jednowarstwową siatkę z gołej miedzi o pokryciu od 70% do 80%, podczas gdy kable spełniające specyfikacje wojskowe i przemysłowe wyposażone są w siatkę z cynowanej miedzi o pokryciu 95% lub w konstrukcje dwuwarstwowe z folii i siatki, zapobiegające wyciekom promieniowania RF oraz zakłóceniom zewnętrznymi interferencjami elektromagnetycznymi (EMI).

Parametr	Stały polietylen (PE) RG58	Piankowy polietylen (FPE) RG58 o niskich stratach
Charakterystyczna impedancja	50 Ω (±2 Ω)	50 Ω (±2 Ω)
Prędkość propagacji	66 % nominalne	80% do 82% nominalnie
Nominalna pojemność	101 pF/m (30,8 pF/ft)	82 pF/m (25,0 pF/ft)
Konstrukcja przewodnika centralnego	20 AWG stały (0,81 mm) lub wielożyłowy (19 × 0,18 mm)	19 AWG do 20 AWG stały przewodnik z gołej miedzi
Oplot ekranujący	95% siatka z cynowanej miedzi	Podwójna warstwa: folia aluminiowa + splocik cynowany w 90%
Średnica znamionowa kabla	4,95 mm (0,195 cala)	4,95 mm (0,195 cala)
Standardowy materiał powłoki	Niekontaminujący chlorek poliwinylu (PVC)	Niskodymny bezhalogenowy (LSZH) lub PVC odporny na promieniowanie UV
Zakres temperatury pracy	-40°C do +85°C	-40°C do +85°C

Przeglądanie zweryfikowane specyfikacje kabla koncentrycznego RG58 gwarantuje, że wybrane materiały dielektryczne i powłokowe odpowiadają wymogom mechanicznym i termicznym docelowego środowiska roboczego.

Wybór elastycznego kabla koncentrycznego oraz kompromisy

Inżynierowie często ważą skok rg58 w porównaniu z alternatywnymi zestawami koncentrycznymi 50-omowymi, takimi jak RG8X, RG142 oraz kable niskich strat z klasy LMR. Wybór optymalnej linii transmisyjnej wymaga zrównoważenia elastyczności, średnicy fizycznej, tłumienia na jednostkę długości oraz ograniczeń budżetowych.

Rodzaj kabla	Nominalna średnica zewnętrzna	Tłumienie przy 400 MHz (na 100 ft)	Minimalny dynamiczny promień gięcia	Typowe zastosowanie o wysokim priorytecie
Standardowy RG58	4,95 mm (0,195 cala)	~11,6 dB	50,0 mm (1,97 cala)	Przewody połączeniowe do stołu pomiarowego, przewody skokowe do radiostacji mobilnych
RG8X (Mini-8)	6,15 mm (0,242 cala)	~7,5 dB	62,0 mm (2,44 cala)	Morski VHF, pośrednie linie zasilające HF/VHF
RG142 High-Temp	4,95 mm (0,195 cala)	około 9,2 dB	50,0 mm (1,97 cala)	Lotnictwo kosmiczne, wojskowe systemy radarowe, elektronika pokładowa przeznaczona do pracy w wysokich temperaturach
Klasa LMR-195	4,95 mm (0,195 cala)	około 6,2 dB	50,0 mm (1,97 cala)	Bezprzewodowa infrastruktura wysokiej częstotliwości, ulepszenie typu drop-in
Klasa LMR-400	10,29 mm (0,405 cala)	około 2,7 dB	101,6 mm (4,00 cala)	Główne linie stacji bazowej, długie przewody antenowe

Gdy ograniczona przestrzeń, duża elastyczność oraz częste ręczne manipulowanie określają sposób montażu, elastyczny kabel koncentryczny RG58, 50 omów przewód zapewnia optymalne rozwiązanie mechaniczne. Jeśli instalacja wymaga długich przewodów zasilających przekraczających 20 stóp lub wyższych częstotliwości roboczych powyżej 1 GHz, przejście na większe konstrukcje kabli o niskich stratach pozwala zachować kluczową moc łącza.

Precyzyjne zakończenie łącznika i dopasowanie interfejsu

Pełne skok rg58 jest tak niezawodne, jak jego końcówki zakończeniowe. Połączenie z urządzeniami laboratoryjnymi, nadajnikami-odbiornikami oraz antenami wymaga wyboru zgodnych rodzin łączników 50-omowych, w tym zakończeń BNC, TNC, SMA oraz typu N.

• Łączniki BNC: Zapewniają szybkie odłączanie z blokadą zatrzaskową, idealne do stosowania wewnętrznie w laboratoriach – z oscyloskopami, monitorami wideo oraz stołami pomiarowymi.

• Łączniki TNC: Zapewniają odporność na wibracje dzięki gwintowanemu połączeniu, stosowane w radiostacjach pojazdowych, systemach awioniki oraz urządzeniach automatyki przemysłowej.

• Złącza SMA: oferują kompaktowe, lekkie 50-omowe interfejsy z gwintem do modułów mikrofalowych, kart telemetrycznych oraz wbudowanych systemów komunikacji.

• Złącza typu N: dostarczają średniej wielkości, uszczelnionych przed warunkami atmosferycznymi połączeń z gwintem, odpowiednich do zasilania anten zewnętrznych, ograniczników przepięć oraz szaf stacji bazowych.

Kontrolowane kleszcze do zaciskania w sześciokącie stanowią standard produkcyjny stosowany przy kończeniu kabel koncentryczny RG58, 50 omów magazynowych kabli. Kalibrowane matryce do zaciskania z mechanizmem blokującym symetrycznie ściskają metalową nakrętkę na oplotie kabla i jego obudowie, nie deformując przy tym wewnętrznego rdzenia dielektrycznego. W przypadku zastosowań narażonych na intensywne drgania cykliczne połączenie zaciskanej zewnętrznej nakrętki z pozłacanym pinem środkowym, który jest lutowany bezpośrednio do rdzenia z przewodów skręconych, zapobiega zużyciu kontaktów przez tarcie oraz niestabilnym przerwom w obwodzie.

Zasady trasy mechanicznej i ograniczenia promienia gięcia

Błędy mechanicznego prowadzenia kabli pogarszają wydajność RF znacznie wcześniej niż pęknie fizyczna powłoka kabla. Linie transmisyjne koncentryczne zależą od geometrycznej koncentryczności przewodników. Wymuszanie ostrego zgięcia ściska miękką dielektryczną warstwę polietylenu (PE) lub fluoropolioetylenu (FPE), przesuwając przewód środkowy bliżej siatki ekranującej. Takie fizyczne zniekształcenie powoduje natychmiastowe, lokalne obniżenie impedancji, co skutkuje wysokimi szczytami współczynnika fali stojącej (VSWR) oraz zwiększoną odbijalnością sygnału.

• Dla kabli trwale zamontowanych w obudowie zachowaj stały promień gięcia nie mniejszy niż pięciokrotność średnicy zewnętrznej kabla (około 25 mm lub 1,0 cala).

• Dla przewodów pomiarowych podlegających wielokrotnemu ruchowi wymagaj dynamicznego promienia gięcia nie mniejszego niż dziesięciokrotność średnicy zewnętrznej kabla (około 50 mm lub 2,0 cala).

• Umieść formowane termozszywane rurki lub elastomerowe osłony zapobiegające obciążeniom rozciągającym na tylnych częściach złączy, aby zapobiec ostryemu zgięciu kabla przy krawędzi pierścienia złączowego.

• Zabezpieczaj długie odcinki kabli za pomocą amortyzowanych uchwytów lub zaczepów typu „hook-and-loop”, zamiast przesadnie dokręcanych zacisków typu „zip tie”, które ściskają i deformują wnętrze specyfikacje kabla koncentrycznego RG58 .

Przestrzeganie tych wytycznych mechanicznych zapewnia gotowy skok rg58 utrzymuje niskie współczynniki odbicia przez cały okres eksploatacji.

Weryfikacja jakości i standardy ochrony środowiskowej

Zastosowanie skoków koncentrycznych w warunkach zewnętrznych lub w przemysłowych szafach o wysokiej wilgotności wymaga kompleksowych protokołów zabezpieczenia przed warunkami atmosferycznymi oraz weryfikacji jakości:

• Zastosuj dwuwarstwową ochronę przed warunkami atmosferycznymi, używając samozlewającej się mastyki krzemionkowej pokrytej odporną na promieniowanie UV taśmą winylową o podwyższonej wytrzymałości, aby uszczelnić połączone złącza zewnętrzne.

• Przeprowadź test izolacji prądem stałym wysokiego napięcia (hipot) przy 1000 V DC, aby upewnić się, że żadne luźne przewody oplotu ekranującego nie stykają się z wewnętrznym pinem środkowym.

• Wykonaj 100-procentowe pomiary analizatorem sieci wektorowej (VNA) w zakresie częstotliwości docelowej, aby zweryfikować zgodność z dopuszczalnymi wartościami tłumienia wstępnego i tłumienia odbitego.

• Zweryfikuj wytrzymałość mechaniczną na rozciąganie za pomocą skalowanego testu rozciągania, aby potwierdzić, że zaciskana tulejka wytrzymuje siły osiowe przekraczające 150 niutonów bez poślizgu oplotu.

Potwierdzenie tych kroków weryfikacyjnych zapewnia, że każdy dostarczony skok rg58 działa przewidywalnie w krytycznych dla misji systemach bezprzewodowych.

Precyzyjna produkcja i możliwości OEM z Worldpeak

Wysokoniezawodne aplikacje RF wymagają niezawodnej precyzji produkcyjnej, spójności strukturalnej oraz w pełni śledzalnej dokumentacji testów w każdej partii produkcyjnej. Jako specjalistyczny producent sprzętu RF i eksporter międzynarodowy Worldpeak oferta obejmuje kompleksowe usługi projektowe, precyzyjne frezowanie i produkcję OEM/ODM dla wysokowydajnych połączeń koncentrycznych. Wieloosiowe centra tokarskie szwajcarskie CNC zapewniają tolerancje obróbki na poziomie ±0,005 mm we wszystkich interfejsach złącz, gwarantując, że każde kabel koncentryczny RG58, 50 omów zakończenie zapewnia dokładną współosiowość i niskie opory kontaktowe.

Zautomatyzowane zakłady montażu kabli w Worldpeak zapewnia konfiguracje o dopasowanej długości, niestandardowe oznakowanie, specjalistyczne integracje łączników kątowych oraz zoptymalizowane formowanie zabezpieczenia przed obciążeniem. Każda partia produkcyjna podlega rygorystycznej kontroli jakości, w tym 100-procentowemu testowaniu analizatorem sieci wektorowej pod kątem strat odbiciowych i współczynnika fali stojącej (VSWR), weryfikacji grubości powłoki metodą XRF oraz badaniom środowiskowym w oparciu o test rozpylania solnego. specyfikacje kabla koncentrycznego RG58 ,Worldpeak obsługuje globalnych klientów przemysłowych i telekomunikacyjnych dzięki szybkiemu prototypowaniu, elastycznym minimalnym ilościom zamówienia oraz niezawodnej dostawie na całym świecie za pośrednictwem międzynarodowego łańcucha dostaw.
