Kuchagua sma coax cable siyo tu jambo la kufanana na miamba miwili ya kuzunguka. Katika vifaa vya mawasiliano, mfumo wa usalama, otomatiki ya viwandani, vifaa vya laboratori, na mistari ya antena ndogo, jumla ya kabeli ni sehemu ya njia ya RF. Inaweza kuhifadhi mpango wa ishara au kuchoma kwa kushindwa kwa kuchoma zaidi, kufanana vibaya kwenye kuingiliana, au kwa sababu ya kitendo cha uwekaji ambacho umekosa. Kama mhandisi wa mfumo wa RF, ninaanza na kipindi cha mzunguko, kisha bajeti ya kuchoma, na halafu tu muundo wa kizingiti na vikwazo vya kusambaza.

Utaratibu huo unahusika. Safu ya kizingiti inaweza kuwa na uwezo wa kipindi fulani cha mzunguko wakati kabeli iliyochaguliwa, kizingiti cha kubadilisha, kuzunguka, au hali ya kuingiliana siyo hiyo. Kwa lugha rahisi: ununue jumla ya kabeli kwa njia yote ya ishara, siyo kwa jina la kizingiti pekee.

Anza na matumizi, siyo kwa lebo ya kizingiti

Ki sma coax cable ni chaguo la kawaida pale ambapo mfumo wa RF wenye kipenyo cha 50-ohm unahitaji nafasi ndogo. SMA inatumika kwa wingi katika redio, antena, vifaa vya kujaribu, vifaa vya IoT, na mizozo ya ndani ya vifaa kwa sababu inatoa usambishaji mdogo na unaofanana. Miradi ya SMA ya kawaida ya 50-ohm yanatajwa kwa kawaida hadi 18 GHz, wakati baadhi ya miradi maalum inaweza kufikia juu zaidi; kitabu cha data cha kushinikisha na uundaji wa kina ni kitabu cha kumamua.

Kabla ya kuomba bei za kutolewa, thibitisha hali hizi:

• Kifupi cha kazi na kifupi cha juu cha kujaribu: Jumuisha mpango wa ziada juu ya kifupi cha kawaida cha kazi ikiwa mfumo utasafirishwa au utasasishwa.
• Ukubaliano wa mfumo: Zaidi ya vyombo vya RF na njia za redio zinatumia 50 ohms. Usidhani kwamba sehemu yenye uwezekano wa kuchanganya kwa njia ya kiashiria ina upimaji wa sahihi wa kisasa.
• Urefu na hasara inayoruhusiwa: Hasara inapanda pamoja na kifupi na urefu wa mkondo, kwa hivyo aina ya mkondo mdogo inaweza kuwa ya kutosha kwa mkondo mfupi lakini siyo ya kutosha kwa mkondo mrefu wenye kifupi kikubwa.
• Mazingira ya kiashiria: Angalia uwekaji wa kuvimba, vibarua, radius ya kuvimba chini, joto, uwepo wa unyevu, na kama inahitajika mtindo wa kufupishwa kwenye paneli au PCB.
• Ufafanuzi wa muunganishi: Taja jinsia, kipekee dhidi ya kipekee cha kinyume pale inapohusiana, mwili wa moja kwa moja au wa pembe ya haki, na vinginevyo vya muunganishi ya kubadilisha.

Mapema katika mradi, ni rahisi kuchagua kwa upungufu wa kuchukua kwa mita moja tu. Kipengele kinachopaswa kuhakikishwa mara nyingi ni radius ya kuvimba au mivutano ya huduma: ubora wa chini haupaswi kutatua njia ya kufupishwa ambayo inawezesha mchakato wa kimwili. Uliza swali moja moja kabla ya kuchagua kavili: Je, hii kifupisho kitabaki kisitari, au watengenezaji watafunga, kuvunja, kuvimba, au kubadilisha nafasi yake mara kwa mara?

Linganisha SMA na N-type, BNC, na TNC kwa kazi ambazo zinahitajika kufanywa

Hakuna kwa ujumla RF muunganisho unaofaa zaidi. Uchaguzi wa kisasa unategemea mzunguko, ukubwa, njia ya kuunganisha, nguvu, uwajibikaji wa mazingira, na mazoezi ya huduma. Mizingo hapa chini ni marejeo ya mpango, si vipimo vya kawaida; mipaka ya kihalisi ya mzunguko na nguvu inategemea safu maalum, kabeli, na hali za kufanya kazi.

Kwa uunganisho mkubwa wa kifupi cha mzunguko, SMA mara nyingi hushinda kwa ukubwa na densiti ya kufanyika. Kwa uunganisho mkubwa wa nje, aina ya N inaweza kuwa na maana zaidi ya kiashiria. BNC inaweza kuwa ya kutosha wakati uunganisho wa haraka mara kwa mara unahitajika; TNC inaongeza uunganisho wa kuzungusha kwa matumizi ambapo upinzani wa vibaya ni muhimu zaidi. Mlinganisho unapaswa kumalizika kwa amri ya masharti, si kwa utaratibu wa jumla.

Linganisha ubunifu wa kabeli na kifupi cha mzunguko na njia ya kusafiri

Neno sma coax inaweza kuelezea mchanganyiko mbalimbali. Kabeli ya chini ya ukubwa na yenye uwezo wa kuzunguka ni muhimu kwa miongozo ya ndani ya umbile fupi na katika vitambaa vya kufufua vyenye nafasi ndogo, lakini upungufu wa ishara (attenuation) unaweza kuwa kiwango cha mwisho kama kifupi au kifupi kikubwa au kama kifupi kikubwa kinapozidi. Kabeli kubwa ya chini ya upungufu wenye uwezo wa kuzunguka inaweza kulinda kipato cha muunganisho (link budget) lakini inahitaji nafasi ya kuzunguka zaidi. Kabeli ya kusimama kwa nyanja (semi-rigid) inatoa umbo la kudumu na uwezo wa kurudia kwa usahihi, lakini inahitaji kufanywa kwa makini na siyo chaguo bora kwa kuzunguka mara kwa mara.

Ki konektori ya RG174 SMA mchanganyiko huu unaonesha sababu ya kuchagua kabeli na konektori pamoja. RG174 mara nyingi ni kabeli ya 50-ohm yenye uwezo wa kuzunguka, ambayo inafanya iwe rahisi kwa miongozo ya chini ya ukubwa na kazi ya mzunguko wa kifupi hadi wa wastani. Uwiano wake wa juu ya kifupi kwa kifupi, hata hivyo, unategemea data ya upungufu kutoka kwa mfanyabiashara, urefu, ubora wa kumalizia, na upungufu ulioruhusiwa wa muunganisho. Usidhani kwamba uwezo wa kifupi cha kawaida cha konektori ya SMA unatransfer kwa kila mchanganyiko wa RG174.

Kwa miradi ambayo inahitaji kipengele cha kufikiria kilichothibitishwa, Worldpeak inaorodhesha Kishandani cha RF-PRO-SMA-50M SMA, 50Ω, 0–18GHz, Shaba yenye kofia ya dhahabu, IP67, RoHS . Tumia ukurasa wa bidhaa na udhahiri rasmi ili kuthibitisha ufanisi kwa mwisho wa kabeli, njia ya kumalizia, na mazingira badala ya kuchukua sifa zilizoorodheshwa kwa jumla kwa usanifisho mwingine.

Taja usanifisho wa SMA-kwa-kabeli ili muuzaji aweze kujenga sehemu sahihi

Wazi sMA-kwa-kabeli ombi la kutolewa bei linakinzana na muda usiohitajika. Eleza vifungo vya chanzo na vya kuvuta kwenye mwisho wote, ikiwemo jinsia na kanuni yoyote ya utaratibu. Kisha orodhesha aina ya kabeli au upungufu unachohitajika, urefu wa mwisho, upinzani, kipindi cha mawimbi, vizingilio vya kuzunguka, na matarajio ya mazingira. Ikiwa usanifisho unaenda kupita kwenye mpaka wa kisanduku, ongeza mahitaji ya kufungwa kwenye paneli na matarajio ya kufungwa.

Miongozo ya vifungo tofauti inahitaji nidhamu ileile. Kwa mfano, ya Worldpeak RFX-Custom-01 Precision Machined RF Connector, SMA-Male to MCX-Female, 0–6 GHz, SS304 Body, RoHS/CE ni mfano uliothibitishwa wa bidhaa ya kuhusiana kati ya SMA na MCX. Inatumika unapokwenda kwenye vifungo vya kifaa ambavyo vinahitaji ukombani huo, lakini siyo kufanywa badala ya jumla ya kabeli ya SMA bila kuchunguza muundo wote wa umeme na ujenzi.

Kwa ununuzi muhimu, uliza mtoaji ni nini cha ushahidi wa majaribio unaojulikana pamoja na kipengele hicho. Maktaba ya maudhui ya kazi ya Worldpeak inaelezea uwezo wa kujaribu kupitia kabeli za kushoto kabla ya kutumwa, pamoja na uwezo wa kujaribu VSWR. Hii inafaa sana unapojaribu kuchunguza kuelekea msingi wa umeme, hasa pale ambapo vifungo vingi vya kuhusiana vinajumuika katika njia moja ya RF.

Weka na uhakikishe jumla bila kuongeza upotezi unaoweza kuepukwa

Safu nzuri zinaweza bado kushindwa baada ya kufupishwa. Weka wakilishi wazi, huhudia dielektriki kutokana na uvunjivu, weka mizizi ya kuvuruga kwenye mstari kabla ya kuzungusha, na tumia thamani ya torque iliyotolewa kwa safu ya wakilishi maalum. Usizungushe mwili wa kabeli ili kufanya uunganisho unaovuruga. Ikiwa unahitaji ulinzi dhidi ya hali ya hewa, hakikisha kwamba muunganisho wote uliofungwa, si tu nyumba ya wakilishi, ina ulinzi uliotarajwa baada ya kufupishwa.

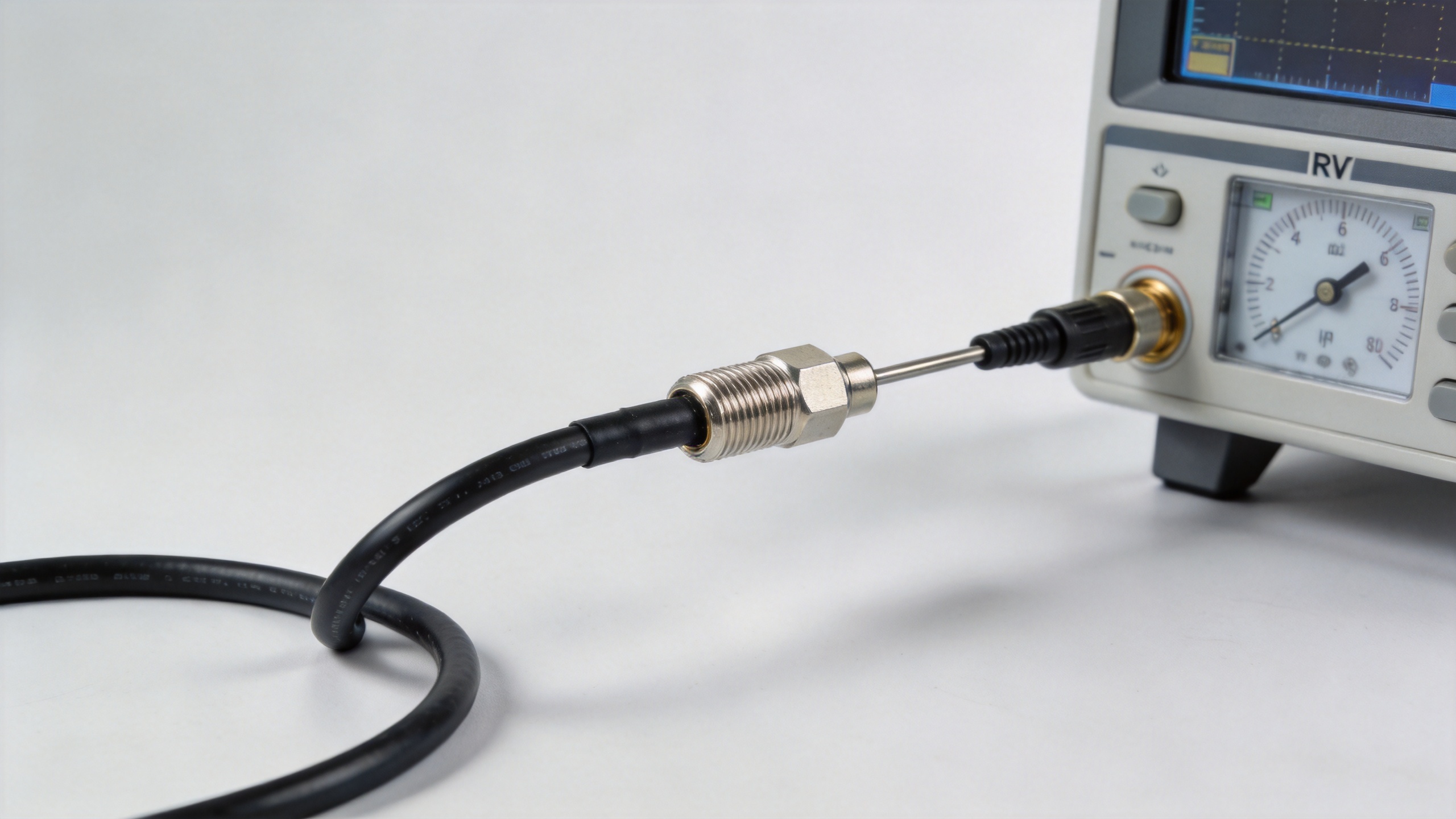

Baada ya kufupishwa, tumia njia ya uthibitisho inayofaa mfumo. Uchunguzi wa uendelezaji unaweza kupata ukatili au ukatili wa moja kwa moja, lakini hauiwezi kuthibitisha ubora wa RF. Kwa kazi za mzunguko wa juu au kazi zenye mpaka mdogo, weka msingi wa VNA au msingi wa kurejesha hasara/VSWR kote katika kipindi cha kufanya kazi, kisha linganisha baada ya kufupishwa. Ikiwa mzunguko unabadilika baada ya kabeli kufupishwa, angalia miganda ya sharp, uwekaji wa wakilishi, torque, na mgawo usiofaa karibu na eneo la kufupishwa kabla ya kuchukua jukumu la kifaa.

Moja ya kushindwa za SMA zinazosababisha udhuru zaidi ni upotezi wa muda mfupi ambao huonekana tu baada ya vibarabara au mzunguko wa joto na baridi. Uunganisho wa kwanza unaweza kuonekana sahihi, lakini uwekaji usio kamili au mgawanyiko usio sawa wa nguvu unaweza kuonekana baadaye kama ufikiaji mkubwa zaidi. Kurekodi tena nguvu ya kuzungusha na mzunguko unaipa timu ya shambani msingi bora zaidi ya kutafuta na kusuluhisha tatizo.

Badilisha maelezo ya teknolojia kuwa RFQ inayotumika

Kwa kifurushi cha antena fupi, taja uwezekano wa kujitoa, urefu wa mwisho, aina ya muunganisho (kiume au kike) kila upande, kipindi cha kazi, hasara ya juu ya inayoruhusiwa katika frekuwensi iliyotajwa, na hali ya kuzunguka au ya mazingira. Kwa kifurushi sma coax ndani, ongeza mwelekeo wa kutoa kamba na nafasi ya kutosha kwa muunganisho. Kwa sMA-kwa-kabeli mabadiliko katika antena au paneli, tambua uso unaounganishwa na kama usimamizi wa maji unajumuika.

Kwa ajili ya konektori ya RG174 SMA omba urefu wa mwisho uliopitwa na kutoweka kikubwa zaidi kwenye mzunguko wa halisi. Omba taarifa za kushindwa, rasmia ya kumalizia, na ushahidi wa kushindwa kurudi au VSWR. Hii inafanya maombi ya bei kuwa yanaweza kutambulika kwa urahisi bila kufanya mikundi ya kuchanganya kama ikiwa ni sawa.

Tumia orodha ya mwisho ya ununuzi

1. Thibitisha ukweli wa uwezekano wa kufanana na 50-ohm kutoka chanzo hadi mzigo.
2. Weka mzunguko wa kazi na kipindi cha uhakika kinachofaa kwa kiasi cha kweli.
3. Angalia kushindwa katika kuingia, kushindwa kurudi au VSWR, na uwezo wa kushinda nguvu kwa urefu halisi wa mkondo.
4. Weka aina ya muunganishi, jinsia yake, uwezo wa kusawazisha, mwelekeo, na idadi ya mara ambazo itasawazishwa.
5. Angalia radius ya kupandwa, njia ya kusambaza, uvutovu, joto, na mahitaji ya kuingia ndani.
6. Omba rasmi, rekodi za mtihani, na kitambulisho cha kikundi wakati hitaji la kufuatilia kinafanyika.
7. Fuatilia na uhakiki wa umeme wa mkondo uliowekwa kabla hauwezi kufikia kwa urahisi.

Hakika sma coax cable ni yule anayekidhi mahitaji yote ya umeme na ya kimekaniki kwa kutoa kipimo cha uwezekano. Kwa kutumia muunganisho, mto wa umeme, usambazaji, na mpango wa majaribio kama hitu moja, wataalamu wanaweza kupunguza matukio ya kushindwa kwa ishara na wanaunzi wanaweza kuwasilisha maombi ya ubunifu wa kina (RFQ) yenye uhakika zaidi.
