ขนาดของขั้วต่อ SMA แบบผู้ชายและตัวเลือกการยึดติดกับแผงวงจรพิมพ์

ในเกตเวย์แบบเซลลูลาร์ สถานีฐานไว-ไฟ โมดูลระบุตำแหน่งด้วยจีพีเอส และอุปกรณ์ทดสอบในห้องปฏิบัติการ ชิ้นส่วนมาตรฐานตัวหนึ่งมักปรากฏเป็นรายการวัสดุที่ใช้บ่อย connector sma male อย่างไรก็ตาม ข้อผิดพลาดในการรวมชิ้นส่วนมักเกิดขึ้นระหว่างขั้นตอนการประกอบแผงวงจรขั้นสุดท้าย หรือขั้นตอนการติดตั้งเชื่อมต่อระดับกล่อง การจัดแนวเกลียวไม่ตรงกัน เส้นผ่านศูนย์กลางของเข็มกลางไม่เหมาะสม หรือรูปแบบวงจรพิมพ์บนแผงวงจรไม่ได้รับการปรับแต่งให้เหมาะสม อาจทำให้การจับคู่ความต้านทานสูญเสียไป ส่งผลให้เกิดการสะท้อนกลับเกินค่าที่ยอมรับได้ หรือแม้กระทั่งบดขยี้ขั้วต่อภายในที่บอบบางจนเสียหาย

การนำระบบความถี่วิทยุไปใช้งานอย่างประสบความสำเร็จ จำเป็นต้องประเมินอินเทอร์เฟซเชิงกลสำหรับการต่อกัน โครงสร้างชั้นวัสดุของแผ่นรอง และขั้นตอนการประกอบในการผลิต พร้อมกันทั้งสามด้าน การถือว่าชิ้นส่วนแบบซับมินิเอเจอร์เวอร์ชันเอ (SMA) ทุกตัวสามารถใช้แทนกันได้โดยไม่ต้องตรวจสอบเพิ่มเติม ถือเป็นข้อผิดพลาดที่พบบ่อยที่สุดประการหนึ่งในงานวิศวกรรมฮาร์ดแวร์ความถี่วิทยุสมัยใหม่

กายภาพของอินเทอร์เฟซและข้อกำหนดมิติของขาต่อ

อินเทอร์เฟซ SMA มาตรฐานทำงานในสภาวะความต้านทานแบบเฉพาะที่มีค่า 50 โอห์ม โดยเกลียวสำหรับการเชื่อมต่อถูกกำหนดตามข้อกำหนด 1/4-36 UNS ความแม่นยำเชิงกลที่บริเวณอินเทอร์เฟซเป็นตัวกำหนดว่าคลื่นแม่เหล็กไฟฟ้าความถี่สูงจะเปลี่ยนผ่านอย่างราบรื่น หรือก่อให้เกิดการสะท้อนที่ทำลายประสิทธิภาพ

บนขั้วต่อมาตรฐาน connector sma male น็อตเกลียวภายนอกที่หมุนได้มีเกลียวภายใน ในขณะที่ตัวนำกลางที่ชุบทองเป็นหมุดทรงกระบอกแข็งที่เปิดเผยออกมา คู่ที่ใช้เชื่อมต่อกันตามมาตรฐานคือแจ็กแบบเมียล ซึ่งมีเกลียวภายนอกที่ตัวเรือน และซ็อกเก็ตแบบเมียลที่มีความแม่นยำสูง

ลักษณะเชิงกล	มิติที่ระบุไว้ (หน่วยวัดเมตริก)	มิติที่ระบุไว้ (หน่วยวัดอังกฤษ)	ความคลาดเคลื่อนทางวิศวกรรมที่สำคัญ
เส้นผ่านศูนย์กลางของหมุดชายตรงกลาง	0.90 มม. ถึง 0.94 มม.	0.0355 นิ้ว ถึง 0.0370 นิ้ว	มีความสำคัญต่อแรงสัมผัสขณะเชื่อมต่อ และค่า VSWR
ความยาวของขาตัวผู้ยื่นออกมา	อย่างน้อย 2.54 มิลลิเมตร	อย่างน้อย 0.100 นิ้ว	ป้องกันไม่ให้ปลายขาแตะพื้นหรือการเชื่อมต่อไม่เพียงพอ
เกลียวภายนอกสำหรับการต่อเชื่อม	1/4-36 UNS-2B (ภายใน)	1/4-36 UNS-2B (ภายใน)	ต้องใช้ประแจหกเหลี่ยมที่ปรับค่าแล้ว
เส้นผ่านศูนย์กลางของแกนฉนวน (PTFE)	4.13 มิลลิเมตร	0.1625 นิ้ว	ควบคุมขอบเขตอากาศ-ไดอิเล็กทริกที่มีความต้านทาน 50 โอห์ม
ความกว้างด้านนอกของน็อตหกเหลี่ยม	8.00 มม.	น็อตหกเหลี่ยมขนาด 5/16 นิ้ว	ป้องกันการบิดเบี้ยวของเปลือกภายใต้แรงบิดตามค่าที่ระบุ

เมื่อออกแบบหรือตรวจสอบ ตัวเชื่อมต่อ sma ผู้ชายนับเพศหญิง อินเทอร์เฟซหรืออะแดปเตอร์แบบต่อตรง ให้ตรวจสอบนิ้วแจ็คภายในของขั้วต่อแบบตัวผู้ หากศูนย์กลางสัมผัสที่มีขนาดใหญ่เกินไปเคยเจาะเข้าไปในแจ็คมาแล้ว นิ้วแจ็คอาจกางออก ทำให้เกิดการขาดหายของสัญญาณเป็นระยะๆ และประสิทธิภาพการรบกวนแบบพาสซีฟลดลง

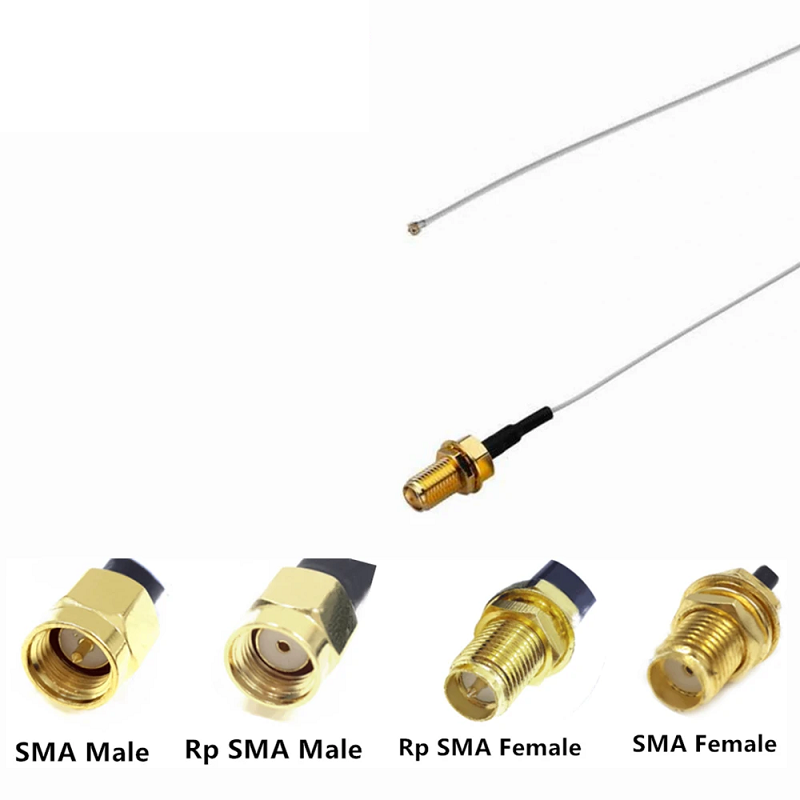

กฎเกณฑ์เรื่องขั้วไฟฟ้าและการจับคู่ขั้วไฟฟ้ากลับด้านผิดพลาด

กรอบข้อบังคับด้านการสื่อสารไร้สายเชิงพาณิชย์ทำให้การออกแบบขั้วไฟฟ้ากลับด้านได้รับความนิยม เพื่อป้องกันไม่ให้มีการอัปเกรดเสาอากาศโดยไม่ได้รับอนุญาต แม้ว่าชิ้นส่วนแบบมาตรฐานและแบบขั้วไฟฟ้ากลับด้านจะมีเกลียวสม่ำเสมอเท่ากัน แต่ศูนย์กลางสัมผัสของทั้งสองแบบจะอยู่ในตำแหน่งกลับด้านกัน

การนำชิ้นส่วนแบบมาตรฐานมาใช้ร่วมกับชิ้นส่วนแบบขั้วไฟฟ้ากลับด้านจะก่อให้เกิดความเสียหายทางกายภาพอย่างรุนแรง หรือทำให้เกิดการขาดของการเชื่อมต่อทางไฟฟ้า

• หัวต่อ SMA มาตรฐานแบบผู้ชาย: เกลียวเชื่อมต่อภายใน หมุดกลางแข็งยื่นออกมา

• หัวต่อ SMA มาตรฐานแบบผู้หญิง: เกลียวตัวเรือนภายนอก ร่องรับหมุดกลางแบบเว้าเข้าด้านใน

• หัวต่อ RP-SMA แบบผู้ชาย: เกลียวเชื่อมต่อภายใน ร่องรับหมุดกลางแบบเว้าเข้าด้านใน

• หัวต่อ RP-SMA แบบผู้หญิง: เกลียวตัวเรือนภายนอก หมุดกลางแข็งยื่นออกมา

ชนิดของอินเทอร์เฟซตัวเชื่อมต่อ	ตำแหน่งของเกลียวเชื่อมต่อ	รูปร่างของขั้วกลาง	คู่ที่จับคู่ตามปกติ
มาตรฐานแบบผู้ชาย	ภายใน (1/4-36 UNS)	หมุดแบบผู้ชายยื่นออกมา	ซ็อกเก็ตหญิงแบบมาตรฐาน
ขั้วต่อหญิงแบบมาตรฐาน	ภายนอก (1/4-36 UNS)	ซ็อกเก็ตหญิงแบบจม	ขั้วต่อชายแบบมาตรฐาน
ขั้วต่อชายแบบกลับขั้ว	ภายใน (1/4-36 UNS)	ซ็อกเก็ตหญิงแบบจม	ขั้วต่อหญิงแบบกลับขั้ว
ซ็อกเก็ตหญิงแบบกลับขั้ว	ภายนอก (1/4-36 UNS)	หมุดแบบผู้ชายยื่นออกมา	ซ็อกเก็ตชายแบบกลับขั้ว

การจับคู่ที่อันตรายจะเกิดขึ้นเมื่อพยายามเชื่อมต่อแบบมาตรฐาน connector sma male พร้อมขั้วต่อแบบ RP-SMA ชนิดหญิง เนื่องจากปลอกด้านนอกสามารถเกลียวเข้าหากันได้อย่างแนบสนิท ผู้ติดตั้งจึงอาจใช้แรงบิดในการยึดเต็มที่โดยไม่รู้ตัวว่าปลายแท่งทองเหลืองบริสุทธิ์สองอันกำลังชนกันโดยตรงภายในห้องฉนวน ความขัดแย้งร้ายแรงนี้ทำให้แท่งกลางโค้งงอทั้งคู่ ฉนวนพีทีเอฟอีภายในแตกออก และทำลายขั้วต่อที่ยึดติดกับแผงวงจร

สำหรับระบบโทรมาตรเชิงอุตสาหกรรมและสถานีฐานเชิงพาณิชย์ โปรดยืนยันว่ามีการเชื่อมต่อเฉพาะทางตลอดทั้งสายสัญญาณ sma ผู้ชายไป Sma ผู้หญิง สำหรับอุปกรณ์ไวไฟสำหรับผู้บริโภคแบบสองแถบความถี่และอุปกรณ์ไร้สายที่ไม่ต้องขอใบอนุญาต โปรดตรวจสอบให้แน่ใจว่าเส้นทางการประกอบทั้งหมดรักษาโครงสร้างแบบ rp sma ผู้ชายไปหา Rp sma เมส ไว้ตลอดเวลา ห้ามใช้ตัวแปลงสัญญาณโดยพิจารณาเพียงรูปลักษณ์ภายนอกของปลอกเท่านั้น

สถาปัตยกรรมการยึดติดกับแผงวงจรและข้อพิจารณาเกี่ยวกับการส่งสัญญาณความถี่วิทยุ

การเปลี่ยนพลังงานไมโครเวฟความถี่สูงจากรูปแบบโคแอกเซียลไปเป็นแผงวงจรพิมพ์แบบแบนเรียบ (PCB) จำเป็นต้องเลือกแพ็กเกจชนิดติดตั้งบนแผงวงจรที่เหมาะสม การเปลี่ยนรูปทางกายภาพนี้ก่อให้เกิดความไม่ต่อเนื่องทางไฟฟ้า ซึ่งต้องชดเชยโดยการออกแบบรูปร่างของพื้นที่ติดตั้ง (land pattern) อย่างเหมาะสม การเชื่อมต่อแผ่นดิน (ground plane stitching) อย่างมีประสิทธิภาพ และการเลือกวัสดุรองรับ (substrate)

รูปแบบการติดตั้ง	ขีดจำกัดความถี่โดยทั่วไป	ความเข้ากันได้ของความหนา PCB	วิธีการประกอบ	สภาพแวดล้อมการใช้งานที่เหมาะสมที่สุด
แบบต่อที่ขอบ (Edge-Launch)	สูงสุด 18.0 กิกะเฮิร์ตซ์ (หรือ 26.5 กิกะเฮิร์ตซ์)	0.8 มิลลิเมตร ถึง 2.4 มิลลิเมตร (ปรับค่าได้)	ติดตั้งด้วยวิธี SMT หรือบัดกรีด้วยมือแบบใช้แคลมป์	ไมโครสตริปแบบโคแพลแนร์ที่ควบคุมอิมพีแดนซ์
แบบเจาะแนวตั้งผ่านรู (Vertical Through-Hole)	สูงสุด 6.0 กิกะเฮิร์ตซ์	แผ่นวงจรมาตรฐานความหนา 1.6 มิลลิเมตร	การบัดกรีแบบคลื่น / การบัดกรีแบบเลือกจุด	โครงแชสซีที่ทนต่อการสั่นสะเทือนสูง พร้อมช่องเปิดฝาครอบด้านบน
ขั้วต่อแบบผ่านรูแนวตั้งฉาก	สูงสุด 4.0 กิกะเฮิร์ตซ์	1.2 ถึง 1.6 มิลลิเมตร	การบัดกรีแบบคลื่นสำหรับขั้วต่อผ่านรู	เปลือกหุ้มแบบบางพิเศษที่มีความสูงตามแกน z จำกัด
ขั้วต่อแบบติดตั้งบนผิวแผ่นวงจร (SMT)	สูงสุด 8.0 กิกะเฮิร์ตซ์	ไม่ขึ้นกับความหนา	การถ่ายเทความร้อนแบบคอนเวคชันสำหรับการบัดกรี SMT มาตรฐาน	แผงวงจรสำหรับผู้บริโภคแบบปริมาณสูงที่ใช้เครื่องจักรวางชิ้นส่วนอัตโนมัติ

การออกแบบแบบเชื่อมต่อที่ขอบแผงวงจรให้การเปลี่ยนผ่านจากสายโคแอกเซียลไปยังโครงสร้างระนาบได้สะอาดที่สุด การจัดตำแหน่งขาศูนย์กลางให้อยู่ตามแนวขอบแนวนอนของแผงวงจรจะลดความจุแบบชันท์ที่เกิดจากพาราซิติกให้น้อยที่สุด อย่างไรก็ตาม วิศวกรจำเป็นต้องปรับระยะห่างของพื้นที่ดินแบบโคแพลเนอร์บนชั้นบนสุด และสร้างพื้นที่เว้นว่าง (antipad relief) โดยตรงใต้แผ่นสัญญาณบนชั้นกลาง หากไม่มีการเว้นพื้นที่ว่างอย่างเหมาะสม โซนการเปลี่ยนผ่านจะก่อให้เกิดการลดลงของความจุในผลการวัดแบบไทม์โดเมนรีเฟลคโตเมตรี

การติดตั้งแบบเจาะรูให้ความต้านทานแรงเฉือนเชิงกลที่เหนือกว่าต่อแรงดึงจากสายเคเบิลภายนอก อย่างไรก็ตาม ขาของตัวเชื่อมต่อแบบเจาะรูจะทำหน้าที่เป็นส่วนปลายเปิดที่มีลักษณะทั้งแบบเหนี่ยวนำและแบบความจุที่ความถี่สูงกว่า 6 กิกะเฮิร์ตซ์ ดังนั้น หากต้องการใช้งานไมโครเวฟแบบไวด์แบนด์ การเชื่อมต่อแบบขอบแผงวงจร หรือการเปลี่ยนผ่านแบบติดตั้งบนผิวแผงวงจรโดยเฉพาะ จะเหมาะสมกว่า

ขั้นตอนการต่อสายเคเบิลและการประกอบ

การยึดแน่น connector sma male การติดตั้งสายส่งสัญญาณโคแอกเซียลแบบยืดหยุ่น ปรับรูปได้ หรือกึ่งแข็ง จำเป็นต้องใช้วิธีการผลิตที่ผ่านการสอบเทียบแล้ว การบีบอัด (crimp) ที่ไม่สม่ำเสมอ หรือการไหลของตะกั่วเชื่อม (solder) ที่ไม่เพียงพอ จะทำให้ค่า return loss แย่ลง และลดความทนทานเชิงกล

วิธีการยุติ	ตระกูลสายโคแอกเซียลเป้าหมาย	เครื่องมือและควบคุมกระบวนการ	แรงดึงเชิงกล	เกณฑ์หลักสำหรับการตรวจสอบคุณภาพ
การบีบอัดแบบหกเหลี่ยมพร้อมขาเชื่อม	RG-58, LMR-195, LMR-240	เครื่องบีบอัดแบบล็อกอัตโนมัติที่ผ่านการสอบเทียบแล้ว	> 150 นิวตัน (33.7 ปอนด์-แรง)	ความสูงของปลอกบีบอัดรูปหกเหลี่ยม และรอยตะกั่วเชื่อมรอบขา
การบีบอัดแบบเต็ม (หมุดและเฟอร์รูล)	RG-174, RG-316, RG-178	เครื่องกดบีบอัดแบบอัตโนมัติสำหรับตั้งบนโต๊ะทำงาน	> 80 นิวตัน (18.0 ปอนด์-แรง)	แรงดันย้อนกลับของหมุด ช่องว่างฉนวน
แคลมป์เชื่อมโดยตรง	แบบกึ่งแข็ง (.086, .141 นิ้ว)	การให้ความร้อนด้วยการเหนี่ยวนำที่ควบคุมอุณหภูมิ	ขีดจำกัดแรงดึงของสายเคเบิล	รอยบัดกรีแบบ 360 องศา โดยไม่มีความร้อนล้น

เมื่อติดตั้งขั้วต่อแบบตรงหรือแบบมุมฉาก connector sma male ขนาดการลอกฉนวนสายเคเบิลแบบถักต้องสอดคล้องกับข้อกำหนดในแบบแปลนของผู้ผลิตอย่างเคร่งครัด การตัดส่วนถักออกมากเกินไปจะทิ้งส่วนที่ไม่มีการป้องกันคลื่นแม่เหล็กไฟฟ้าไว้ ซึ่งทำให้เกิดการแผ่รังสีพลังงานความถี่วิทยุ ในขณะที่การยึดส่วนถักไม่เพียงพอจะทำให้ปลอกหุ้มปลายขั้วต่อหลุดคลายตัวภายใต้รอบการเปลี่ยนแปลงอุณหภูมิระหว่างใช้งาน

สำหรับการติดตั้งในสถานที่จริงที่เชื่อมต่อ ตัวเชื่อมต่อ sma ผู้ชายนับเพศหญิง สายจัมเปอร์ ปลอกกันแรงดึงและที่หุ้มแบบหดความร้อนชนิดมีกาวในตัวจะช่วยป้องกันโมเมนต์การโค้งเฉียบพลันบริเวณปลอกขั้วต่อด้านหลัง

ขีดจำกัดค่าแรงบิด การป้องกันสภาพแวดล้อม และความน่าเชื่อถือ

การติดตั้งทางกลอย่างเหมาะสมจะป้องกันความเสียหายต่อพื้นผิวสัมผัส พร้อมทั้งรับประกันความต่อเนื่องของการนำไฟฟ้าแม้ภายใต้อุณหภูมิในการทำงานที่เปลี่ยนแปลงอยู่เสมอ การขันขั้วต่อ SMA แน่นเกินไปจะทำให้วัสดุไดอิเล็กตริกชนิด PTFE เบี้ยว และทำให้ชั้นเคลือบทองคำบนพื้นผิวที่สัมผัสกันเกิดรอยขีดข่วน ในขณะที่การขันแน่นไม่เพียงพอจะก่อให้เกิดความไม่เสถียรของสัญญาณรบกวนแบบพาสซีฟอินเตอร์โมดูเลชัน (PIM) และความต้านทานการสัมผัสสูง

• ค่าแรงบิดตัวเรือนขั้วต่อทองเหลือง: 0.35 ถึง 0.57 นิวตัน-เมตร (3 ถึง 5 อินช์-ปอนด์)

• ค่าแรงบิดตัวเรือนขั้วต่อสแตนเลส: 0.80 ถึง 1.10 นิวตัน-เมตร (7 ถึง 10 อินช์-ปอนด์)

• เครื่องมือที่แนะนำ: ประแจวัดแรงบิดแบบปรับค่าได้ ขนาด 8 มิลลิเมตร (5/16 นิ้ว)

ในการติดตั้งกลางแจ้งที่มีสภาพแวดล้อมรุนแรง การเชื่อมต่อที่ไม่มีการปิดผนึก sma ผู้ชายไป Sma ผู้หญิง จะทำให้ความชื้นซึมเข้ามาได้ผ่านปรากฏการณ์แคปิลารีตามเกลียวของข้อต่อ การเลือกใช้ข้อต่อที่มีโอ-ริงซิลิโคนภายใน ร่วมกับเทปกันน้ำชนิดมาสติกที่มีมาตรฐาน IP67 หรือ IP68 เป็นการเสริมเพิ่มเติม จะช่วยรักษาความสมบูรณ์ของสัญญาณไว้ได้นานหลายปี แม้ภายใต้การสัมผัสกับสภาพแวดล้อมต่าง ๆ

รายการตรวจสอบการเลือกข้อต่อ RF อย่างครอบคลุม

ก่อนออกแบบแปลนสำหรับการผลิตจริง หรือออกคำสั่งซื้อวัสดุ โปรดตรวจสอบสายส่งสัญญาณตามรายการตรวจสอบทางวิศวกรรมนี้:

ขั้นตอนการตรวจสอบ	จุดตรวจสอบทางวิศวกรรม	กฎการตัดสินใจที่นำไปปฏิบัติได้จริง
การยืนยันขั้วข้อต่อ	การจัดเรียงของหมุดและเกลียว	ตรวจสอบว่าเป็นแบบหมุดชายมาตรฐานหรือแบบหมุดหญิงที่มีขั้วกลับ
การจับคู่กันอย่างเหมาะสม	ความเข้ากันได้ของอินเทอร์เฟซแบบปลายต่อปลาย	ห้ามนำชิ้นส่วน SMA มาเชื่อมต่อกับอินเทอร์เฟซที่มีขั้วกลับโดยเด็ดขาด
ความถี่และอัตราส่วนคลื่นยืน (VSWR)	เป้าหมายแถบความถี่ของระบบ	ยืนยันว่าค่าการรับรองของตัวเชื่อมต่อสูงกว่าความถี่สูงสุดที่กำหนดไว้ 15%
การจัดแนวโครงสร้างแผงวงจรพิมพ์ (PCB Stack-up)	ค่าคงที่ไดอิเล็กตริกและระยะความหนาของแผงวงจร	จัดให้ช่องว่างที่ขอบของตัวเชื่อมแบบ edge-launch สอดคล้องกับความหนาของแผ่นลามิเนตเคลือบทองแดง
อินเทอร์เฟซสายเคเบิล	โครงสร้างสายเคเบิลและปลอกภายนอก	จัดให้ขนาดของช่องภายในเฟอร์รูลสอดคล้องกับเส้นผ่านศูนย์กลางของไส้ถักอย่างแม่นยำ
การตรวจสอบการประกอบ	การสุ่มตัวอย่างเพื่อควบคุมคุณภาพ	ตรวจสอบมิติของปลายหมุดที่ยื่นออกมาในชิ้นงานต้นแบบครั้งแรกด้วยเครื่องเปรียบเทียบภาพแบบออปติคัล
