Panel i ri i konektorëve RF SMA

Gama e plotë e lidhësve të brendshëm RF SMA përfshin forma strukturore të ndryshme si të drejtpërdrejta, këndore dhe me montim flanxhi. Korniza prej bakri të mbuluar me ar plote shoqërohet me medium izolues PTFE për të arritur performancë të shkëlqyer transmetimi sinjal në bandën frekuencore nga DC deri në 27 GHz, duke marrë gjithashtu parasysh rezistencën ndaj vibrimeve mekanike dhe tolerancën ndaj mjedisit ekstrem. Ajo ofron një zgjidhje të lartë besueshme të lidhjes RF në skajin e tabelës për komunikimin 6G, matjet dhe kontrollin industrial, testimet RF dhe skenarë të tjerë.

Seria e re e lidhësve SMA është optimizuar plotësisht për skenarët e ngjitjes në skajin e tabelës:

• Performanca elektrike e plotë: Impedanca karakteristike kontrollon me saktësi brenda intervalit standard prej 50 Ω, raporti i valës së qëndrueshme (VSWR) është ≤ 1.3, ndërsa humbja e futjes është ≤ 0.1 dB/GHz për të shmangur reflektimin e sinjalit dhe humbjen e fuqisë që shkaktohet nga diskontinuiteti i impedancës. Ajo mbulon plotësisht skenarët kryesorë të aplikimeve të larta të frekuencës, si WiFi, transmetimi i imazheve në 5.8G dhe radioja e transmetimit të të dhënave.
• Përmirësim i materialeve dhe i procesit: Korniza dhe pjesët e kontaktit janë të bëra nga një bazë bakri, ndërsa e gjithë sipërfaqja e kontaktit është me plating auri. Mediumi izolues është i bërë nga politetrafluoroetilena (PTFE) me performancë të lartë, e cila ka një konstante dielektrike të qëndrueshme dhe zhvendosje minimale të temperaturës. Nuk deformohet lehtë në mjedise me temperatura të larta dhe të ulëta dhe mund të ruajë rezistencën e ulët të kontaktit edhe pas përdorimit të gjatë kohor.
• Përmirësimi i besueshmërisë mekanike: përdorimi i strukturës standarde të lidhjes së filetit 1/4-36UNS, i kombinuar me këmbët e ngulitura të bordit PCB për pozicionim, lejon më shumë se 500 cikle të futjes dhe heqjes, dhe mund të mbajë gjithashtu kushte vibrimi të vazhdueshme si ato në drone dhe mjete motorike

E gjithë gamë e formave është e përfshirë

Ky matricë i ri i produkteve ofron një zgjedhje të pasur të opsioneve strukturore për t’u përshtatur me kërkesat e ndryshme të vendosjes së tabelave:

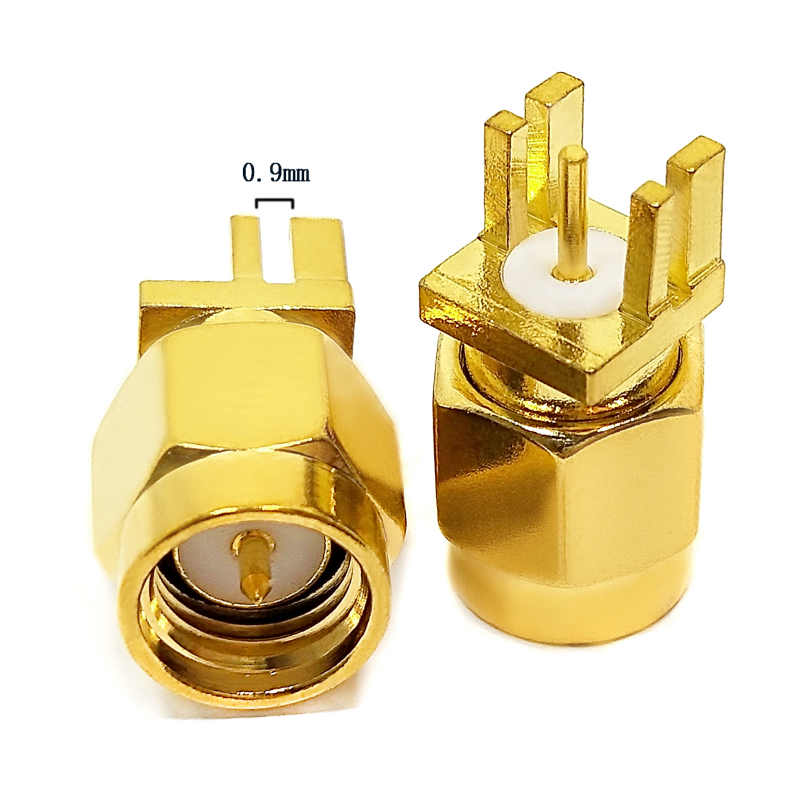

• Soketë femër SMA me futje direkte: E përshtatshme për skenarët e zakonshëm të daljes vertikale të tabelave, montim i lehtë, konzistencë e shkëlqyer e impedancës dhe është zgjidhja e preferuar për tabelat e përgjithshme RF.
• Bashkimi i këndit 90 gradë SMA: I përshtatshëm për vendosjen e paneleve anësore me hapësirë të kufizuar, duke kursyer hapësirën e montimit anësore në pajisje të kompaktuara.
• Konektori SMA me fiksues flanxh: i bashkuar me panelin e PCB-së përmes fiksimi të vrimave të flanxhit, duke përmirësuar më tej rezistencën ndaj vibracioneve dhe është i përshtatshëm për përdorim në pajisje industriale jashtë sallës.
• Seria RP-SMA me polaritet të kundërt: plotëson kërkesat e specifikimeve të ndërfaqes së pajisjeve të komunikimit wireless dhe parandalon qasje të paautorizuara të antenave në pajisje.

Larg aktualizimi në mjedhe të kushur

E gjithë seria e produkteve ka kaluar verifikimin e plotë të besueshmërisë dhe mund të përballet me kushte të punës së ndryshme komplekse:

• Temperatura e punës përfshin intervalin nga -40 ℃ deri në +85 ℃ dhe mbështet testimin e ndikimit ciklik të temperaturave të larta dhe të ulëta për 24 orë vazhdimisht.
• Testi i shprënguljes me kripë për 48 orë tregon performancë të shkëlqyer dhe nuk oksidohet as korrodohet lehtë në mjedise të lagështa dhe me shprëngulje kripe në zonat bregdetare.
• Rezistenca izoluese është ≥ 1000 MΩ, ndërsa tensioni i mbajtjes arrin DC1000 V / 50 Hz, duke plotësuar plotësisht kërkesat e përshtatshmërisë mjedisore RoHS2.0. Mund të përdoret drejtpërdrejt për projekte eksporti.

Skenario tipike të aplikimit në tokë

Kjo serisë e konektorëve mund të përshtatet gjerësisht në shumë skenare industriale:

• Transmetimi i dhënave pa tela dhe terminalet e telemetrisë IoT: pajisjet e vendosura në fushë mund të rezistojnë ndryshimeve të temperaturës midis dritës dhe errësirës, si dhe erozionit nga lagështia, duke zvogëluar në mënyrë të konsiderueshme shkallën e dështimeve në operimin dhe mirëmbajtjen në vend.
• Sistemi i transmetimit të imazheve për UAV-të FPV dhe aeromodellet: Strukturë e fortë kundër vibracionit për të shmangur bllokimin dhe shkëputjen e transmetimit të imazheve që shkaktohen nga lidhjet e llozha gjatë fluturimit.
• Plaka e testimit RF dhe prototipi i kërkimit dhe zhvillimit: Me karakteristika të larta të jetës së përdorimit të plug-in-it, montimi dhe shmontimi i përsëritur i antenës mund të ruajë konzistencën e të dhënave të testit dhe të shmangë zhvendosjen e të dhënave.
• Njësia e komunikimit wireless për montim në mjet dhe industri: Performanca e kontaktit të qëndrueshëm në afat të gjatë siguron besueshmërinë e komunikimit të pajisjeve në mjedise me vibracione dhe ndryshime temperaturash.
