Спецификовање коаксијалног каблова за флексибилан ФК џампер ретко је тако једноставно као и одабирање дијаметра. Структурни избори у кабелу (проводнички материјал, тип диелектра, архитектура штитовања и слој јакне) одређују да ли скокач преживи пет година топлотних циклуса на покриву или развија повремене пропусте губитка у року од неколико месеци. У свим системима антена базаних станица, лабораторијских поставки и у згради дистрибуираних антена мрежа, логика селекције која се највише конзистентно држи је: спајање електричних и механичких својстава кабла са инсталационом средином прво, а затим ради назад на компатибилности конектора.

Анатомија коаксијалног каблова

Коаксијални кабловски кабл изграђен је око четири концентрична слоја са различитим функцијама. Унутрашњи проводник чврстог бакра, бакра са низом или челика покривеног баром носи РФ сигнал. Диелектрични раздаљивач, који може бити чврсти полиетилен (ПЕ), пенови ПЕ или ПТФЕ, поставља електричну брзину ширења и значајно доприноси атенуацији. Спољашњи проводник или штит пресрећу радијацијске интерференције и, у флексибилним зглобовима, обично имају облик плетеног слоја бакра, алуминијумске фолије плус комбинације плетења или таласне бакарне цеви у полуфлексибилним дизајнима. Вонша јакну ПВЦ за унутрашњу употребу, ПЕ или ЛСЗХ за спољне и пленумске апликације штити од абразије, излагања УВ и уласка влаге.

Квалитет сваког слоја утиче на две метрике које су најважније у набавци: губитак уноса по јединици дужине и ефикасност штитња. Кабел са слабо контролисаном диелектричном геометријом ће показати атенуацију која се креће кроз фреквентни опсег, што је посебно проблематично за широкопојасне РФ системе које раде од 400 МГц до 6 ГГц. Ефикасност штитила испод 85 дБ је генерално недовољна за инсталације у близини ћелијске опреме која излуча на високим нивоима снаге.

50Ω против 75Ω: Одлука о избору импедансе

Подељење 50Ω против 75Ω је једна од првих одлука са којима се инжењери за набавку суочавају, и заслужује јасног третмана. 50Ω стандард се појавио као практичан инжењерски компромис: за ваздушно-дилектричну коаксијску линију, импеданца која максимизује управљање енергијом је отприлике 30Ω, док је импеданца која минимизује губитак сигнала отприлике 77Ω. Геометријска просечна вредност ових два налази се близу 48Ω, а 50Ω је стандардизовано као заобљачење које је уравнотежило оба циља.

75Ω стандард има другачије порекло. То се веома блиско поклапа са импедансом минималног губитка за јефтине диелектричне материјале који се користе у потрошачким кабловима и успостављен је деценијама пре него што се CATV инфраструктура проширила. Данас је коаксиални кабловни кабл од 75 ОМ стандардан за дистрибуцију видео снимка, CATV интерконнекције и рутирање емитованих сигнала. За инфраструктуру за РФ комуникацију, укључујући антенне хранилице за ћелијске базе, каблирање дистрибуираних антена (DAS), индустријски бежични и лабораторијски РФ тест, 50Ω је исправна импеданца. Мешање импеданци уводе рефлекције које смањују повратни губитак и стварају обрасце стајалих таласа који смањују ефикасну зрачуну снагу.

У пракси: ако ваш систем користи СМА, Н-тип, ТНК, или РП СМА коннектори, скоро сигурно радите у окружењу од 50Ω. Ако се интегришете са инфраструктуром типа 75Ω Ф или ДИН 1.0/2.3, проверите импеданцу извора пре наручења кабелног кабла.

Упоређење типа кабла: Успоређивање перформанси са апликацијом

У следећој табели сузбирани су кључни електрични параметри за најчешће 50Ω флексибилне коаксијске каблове који се налазе у професионалним ФР инсталацијама. Вредности атенуације су приближне и варирају у зависности од диелектричке спецификације произвођача.

РГ58 остаје најјефикаснија опција за кратке кућне скокаче где кабелни пролази остају испод три метра и губитак сигнала на нижим фреквенцијама је прихватљив. Његов мали пречник и добра флексибилност чине га погодним за окружење тест-стазе и везу опреме постављене на рек. Међутим, на 450 МГц, његова атенуација од ~ 10,6 dB/100 ft ограничава корисне дужине тркања на мање од 10 метара за системе са ограниченим буџетом губитка.

Рг213 нуди значајно побољшање: са атенуацијом близу 5,1 dB/100 ft на 450 MHz и номиналном снагом око 300W на истој фреквенцији, то је практичан избор за ванзване антенне база скокаче, антенне везе на покриву, а хранилац ради до 2030 метара где Цене ЛМ Његова дебљина закривања плетеница такође пружа супериорну механичку заштиту у поређењу са РГ58 у инсталацијама ванњих канала.

За дуже вожње фидера и системске архитектуре где је сваки децибел буџета везе важан, кабел са ниским губицима еквивалентан ЛМР400 пружа отполовину атенуације од РГ213, око 2,7 дБ/100 фута на 450 МГц, са предностима у управљању енергијом које Светско говор ЛМР400 Коаксијски кабл са ниским губицима 50 Ом је квалификована за ове апликације и доступна је са претходно тестираном документацијом о губитку уноса за употребу у долазећим инспекцијама.

За инсталације у којима је потребан кабел танке раздаје за сегмент дистрибуције сигнала, Worldpeak RG196 50-Охм Коаксијски кабл пружа податке о селекцији на инжењерском нивоу како би купцима помогла да потврде праву спецификацију за сваку дужину и фреквентни опсег.

Разлози за инсталацију у унутрашњости и напољу

Кључна променљива која разликује куповину коаксиалних кабела за унутрашње и спољне објекте је материјал јакета и затварање конектора. ПВЦ јакне за унутрашње просторије нису УВ стабилни; ако их распоредите на отвореном, брже се крхкост и пуцање јакне. ПЕ јакне за спољне просторе отпорно се отпорну на УВ деградацију, док ЛСЗХ варијанте испуњавају захтеве о пожарној безбедности за подизање зграда и пленумске просторе.

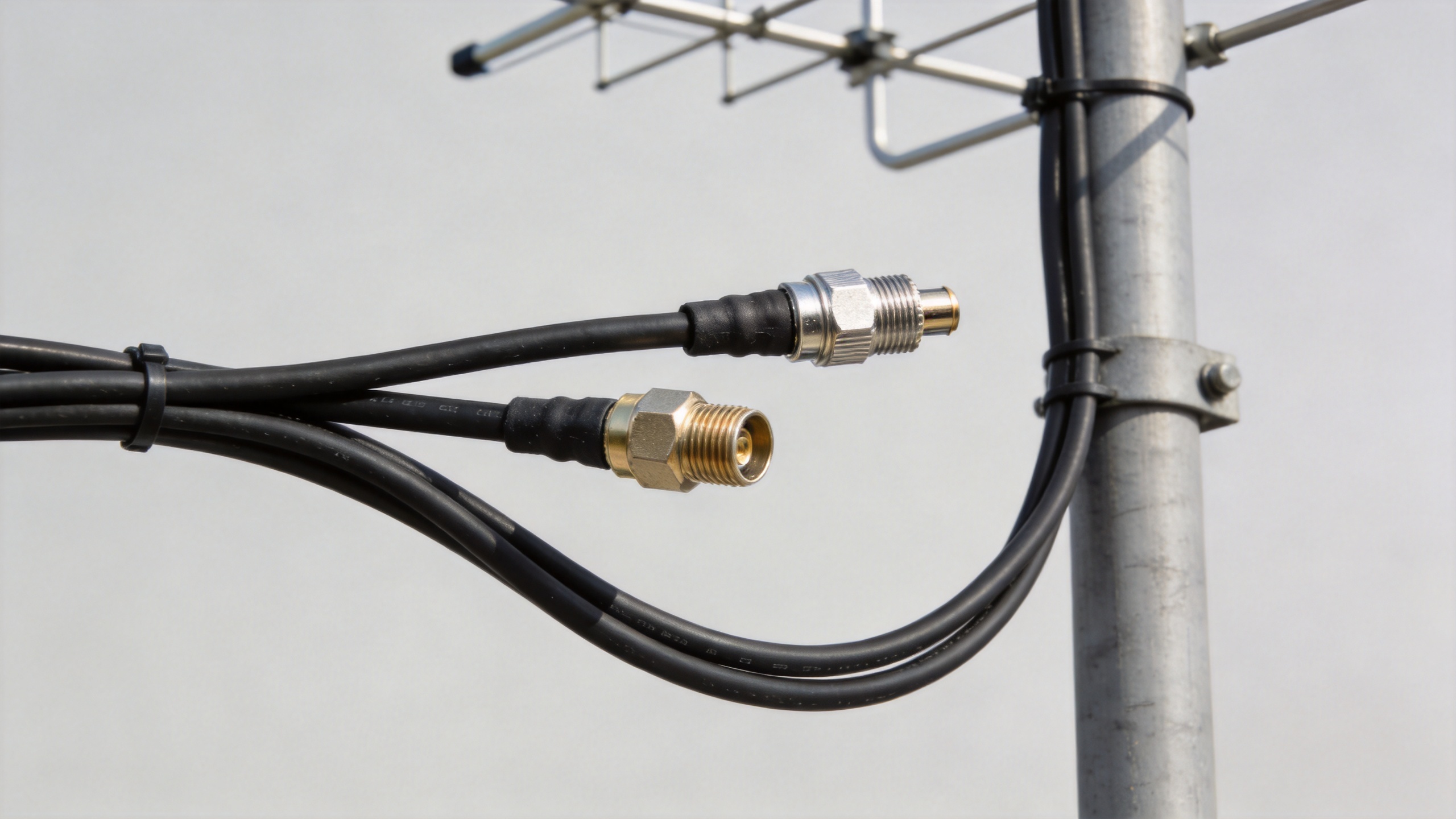

Заврзање интерфејса са конектором и каблом заслужује једнаку пажњу. У свакој тачки где је плетеница изложена за завршетак конектора (СМА, Н-тип, РП СМА , ТНК), улазак воде кроз капиларну акцију дуж нијанси плетенице може мигрирати на метри назад од површине конектора, оксидирајући унутрашњи проводник и драматично повећавајући губитак уноса током времена. Указање скупова са анти-погодњом траком или топлотним резним чепицама на интерфејсу конектор-кабел је стандардна пракса за ванземне скокаче. Worldpeak-ови спољни кабли за напајање интегришу ову отпорност на временске околности на интерфејсима за повезивање, смањујући ризик од оштећења везаних за влагу у кули, покриву и мастовима.

Минимални радијум нагиба и механичко рутирање

Флексибилни коаксиални каблови имају минимални радијес савијања испод којег се унутрашњи проводник може померати, трајно мењајући импеданцу у тачки савијања. За РГ58 типичан минимални радиус савијања је 1215 мм за динамичко флексирање и 2530 мм за статичко рутинговање. Кабели са дијаметром ЛМР400 и РГ213 захтевају 3550 мм за статичке руте и 100 мм или више за понављање флекса.

У инсталацијама на реку и тркама за управљање кабловима где се скокови прелазе у уским радијусима, превазилажење минималног радијуса савијања је уобичајени извор деградације повратних губитака који је тешко дијагностиковати без анализатора векторе. Указање предваритно формираних скокача са одговарајућим олакшањем напетости на сваком спојнику минимизира овај ризик током инсталације и током радног века система.

Проверна листа за набавку за РФ кабел за пуцање

• Потврдите импеданцу система: 50Ω или 75Ω. За инфраструктуру за радио-функционалну комуникацију, 50Ω је стандардно; 75Ω је исправан само за видео/ЦАТВ дистрибутивне путеве.
• Изаберите тип кабела на основу дужине трајања, фреквенционог опсега и прихватљивог буџета губитака. РГ58 за кратке кућне пролазе; РГ213 за средње спољне пролазе; тип ЛМР400 за дуге хранилишта са малим губицима.
• Укажите састав јакне за инсталациону средину: ПВЦ за само унутрашње, ПЕ или ЛСЗХ за спољне или подигнуте/пленумске руте.
• Потврдите тип интерфејса и импеданцу конектора: СМА (50Ω), РП СМА (50Ω, обрнута поларност), Н-тип (50Ω или 75Ω), БНЦ, ТНЦ или 7/16 ДИН, како захтева ваш систем.
• Проверите доступност документације о тестирању пре испоруке: губитак уноса и записи прометања ВСВР-а смањују пријемне контролне накнаде за пројекте инфраструктуре критичне за квалитет.
• За спољне збирке, потврдите спецификацију за отпорност на временске услови на сваком интерфејсу пре постављања наруџбе.

Прибављање коаксијалних кабловских конзола од добављача са директним производњим капацитетом на СМА, Н-типу, БНЦ, ТНК и РП СМА интерфејсима омогућава системским интеграторима да консолидују набавку више интерфејса и одржавају доследну електричну
