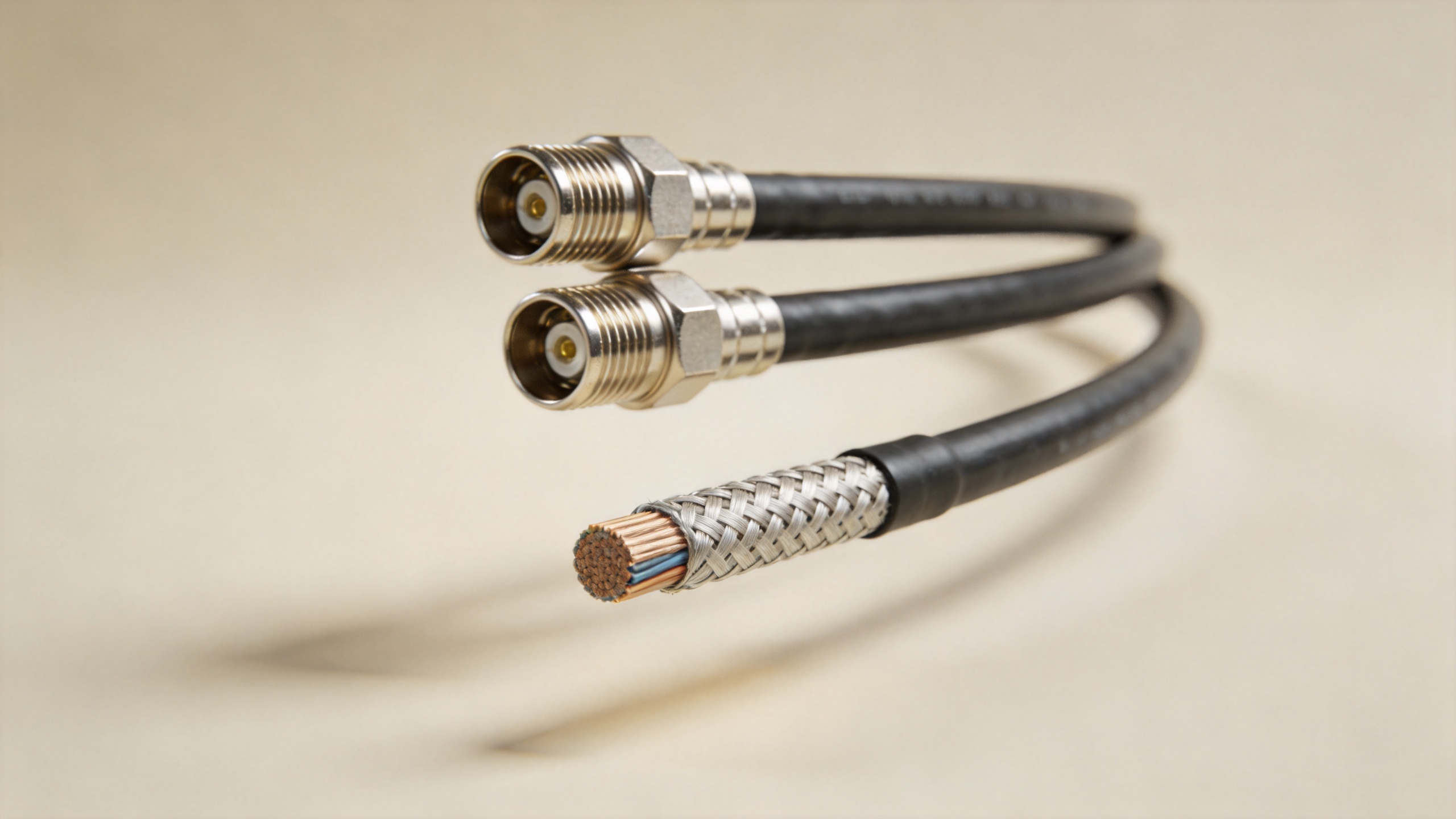

Двоструко заштићени РГ кабел: предности смањења ЕМИ
Ако сте икада тражили проблеме са интерференцијама у кабелу, а онда сте открили да је проблем само кабел, већ знате да не раде сви коаксиални кабли једнако у бучним окружењима. Цифра губитка уноса на листу података је више доње границе него гаранција поља. Истинско излагање ЕМИ-ом из стручних линије, ХВЦ мотора или густих реков опреме редовно гура каблове са једним штитом преко њихове практичне границе то је место где двоструки штит РГ кабл постаје практична база, а не премијум опција.

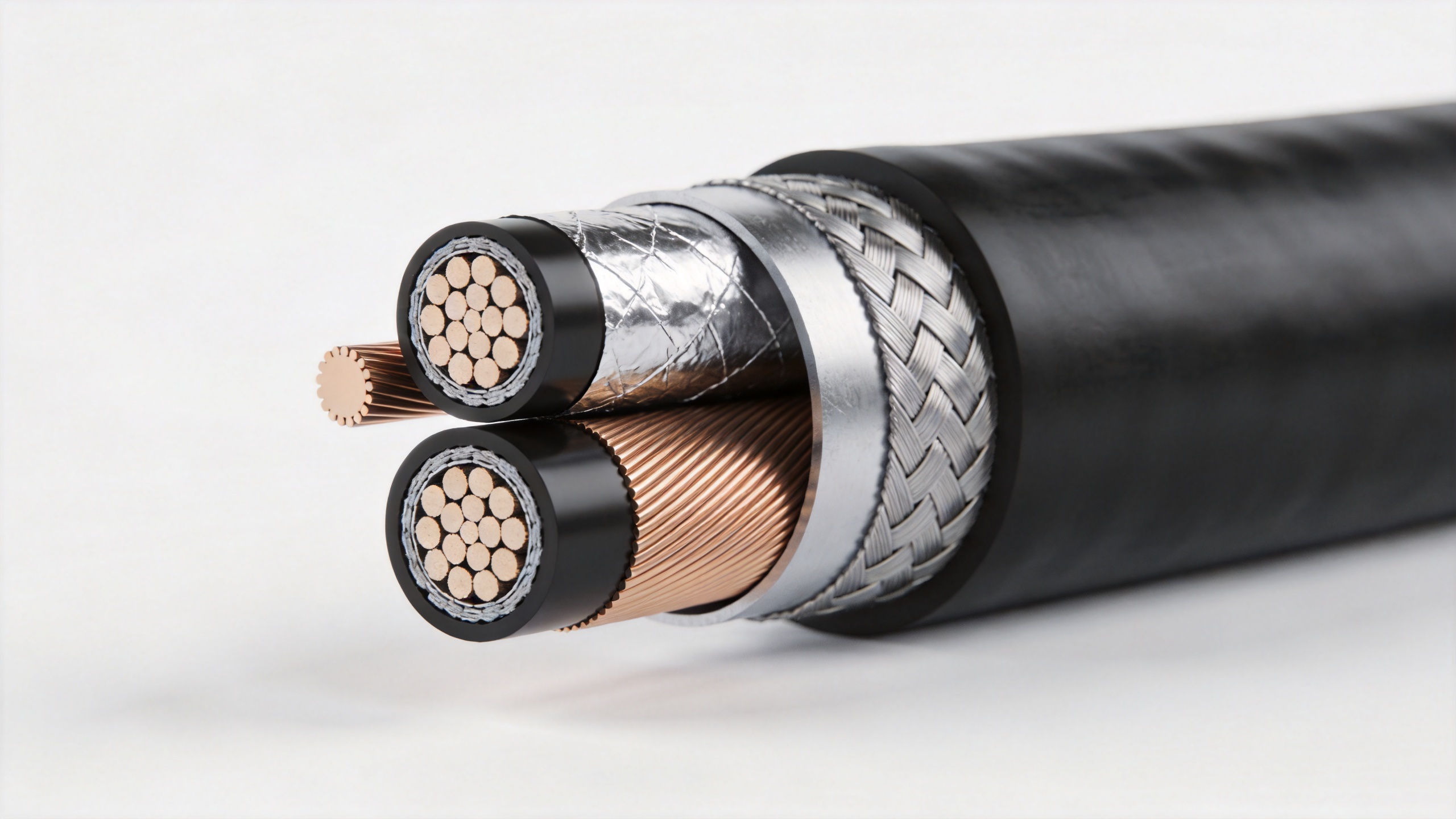

Шта се заправо мења подвојеним штитом
Стандардни РГ кабл са једном плетеницом пружа приближно 4045 ДБ ефикасности штитње. Двоструки штит РГ кабел који користи конструкцију фолије плус плетенице или двоструке плетенице обично прелази 85 ДБ, а конфигурације са четвороштитним штитом прелазе 95 ДБ. Први слој штита пресрећује радијацијске интерференције, други адресира оно што први пропусти. Слојеви фолије пружају скоро 100% покривеност за интерференције са већом фреквенцијом, док слојеви плетени добављују механичку флексибилност и путеве завршетка са ниским отпорност.
Модели двоструко заштићених кабела серије РГ
РГ6 Квад штит 75Ω Бродбенд и сателит
Конфигурација rg6 квадр штита фолија, плетеница, фолија, плетеница је стандард за дистрибуцију CATV, сателитске примање система и дигиталне антене. 18 АВГ центар проводник подржава дугу дистрибуцију у згради, а четворослојни штит пружа 95100 ДБ ефикасности штитња. За инсталације са резиер-рейтинг, UL листинг и маркирање резиер-рейтинг за ватру на јакну су потребни пре одређивања за вертикалне пролазе у зиду.
РГ 174 У 50Ω компактен кабл за лабораторијску и преносливу употребу
РГ 174 у је 50Ω кабел са дијаметром од 0,100 инча за примене са тесним рутингом: преносливе инструменте за тестирање, ручне пигтејле преносача и интерне жице опреме. Двоструко заштићене РГ174 варијанте са конструкцијом фолије плус плетенице гурају ефикасност штитовања преко 80 ДБ, задржавајући спољни дијаметар испод 0,115 инча. Коннектори су обично СМА или МЦХ; проверите да ли се алати за завршетак одговарају димензији одвођача, који се разликују између варијанти са једно и двоструким штитом.
РГ 223 50Ω Двоструко штитно тестирање и војни кабл
рГ 223 користи два слоја сребрних бакарних плетеница преко чврстог полиетиленског диелектрика, првобитно за војне и владине комуникације. Доноси константно ниску ВСВР и ефикасност штитња погодан за ЕМИ-осетљиве тестове. РГ 223 користи исте интерфејсе за БНЦ, СМА и Н-тип конекторе као и РГ58, поједностављајући надградње од једног до двоструког штита у постојећим инсталацијама.
РГ316 Двоструки штит 50Ω Високофреквентни ФЕП кабл
За рад изнад 1 ГГц или температуре изван опсега ПВЦ јакне, двојни штит РГ кабл заснован на конструкцији РГ316 је најчешћа опција. ФЕП јакне се непрестано баве -55 °C до +200 °C; ПТФЕ диелектрик одржава стабилне перформансе у том распону. Двоструко плетено RG316-DS (M17/152-00001) има ефикасност штитивања већу од 80 dB са коришћеном фреквенционом покривеношћу до 3 GHz, погодан за ваздухопловство, одбрану и медицинска жица где ПВЦ није дозвољен.
50Ω против 75Ω Избор
Пре него што изаберете двојни штит РГ кабел, потврдите импеданцу система. 75Ω је стандард за дистрибуцију CATV, сателитских и дигиталних антена коришћење 50Ω кабела у 75Ω систему уводе дискontinuality импеданце који деградира повратни губитак на свакој тачки несугласности. 50Ω се односи на РФ комуникације, опрему за тестирање и радио за податке; СМА, БНЦ, Н-тип и ТНК коннектори у РФ индустрији су у огромном броју 50Ω. Мешање импеданци између кабела и конектора је проблем поузданости, а не компромиса конфигурације.
Prilagođene opcije fabricacije
Системски интегратори често требају монтаже изван стандардних резања катуља: тачне дужине рутинга, мешане конфигурације конектора или ванземне јакне за излагање УВ и температурним циклусима. Производња на прилагођен начин за двојно заштићене РГ типове такође омогућава прецизно усоглашавање електричне дужине важно у системима фазног масива где разлике у дужини између грана производе мерењу фазне грешке. Worldpeak RG405 пред-завршен кабелски монтаж илуструје шта покрива комплетна двострука штитна монтажна спецификација. За 50Ω апликације које захтевају детаљну документацију параметара, Worldpeak RG196 водич инжењерских података пружа техничку подршку за избор.
Препоруке за инсталацију
Инсталације на отвореном и на терену
Повреда кабелног капла видљива само током инсталације је чешће него што указују пријаве о уходу. Двоструко заштићени каблови са слојем фолије испод јакне подложни су пуцању када се чувају у хладним условима и повуку кроз канал. Пре инсталације загрејте кату у условима испод нуле и користите мастило за повлачење компатибилно са материјалом јакне. Противремена опрема мора покривати целу зону преласка од конектора до јакне улазак влаге на спољном зглобу од штита до задње коврче је уобичајени режим неуспеха чак и када тело конектора прође инспекцију.
Унутрашње жице и рутинг ракова
Унутар реков опреме, варијабилност технике инсталације између чланова посаде производи мерење разлика у перформанси. Маркирање минималног радијуса на каблима са двоструком заштитом су тешке спецификације; ковање спољне плетене нарушава геометрију штита и може увести локализоване дискontinuaције импеданце. Када путеви прелазе зоне разлике потенцијала земље између реков или зграда двојни штит рг кабел са спољним штитом у земљи на једном крају (само изворни крај) спречава буку на земљи од спајања на централни проводник.
Резюме
Избор правог двојног штита рг кабела захтева одговарање три критеријума: импеданца (50Ω за РФ и тест, 75Ω за видео и широкопојасни), модел (рг6 квад штит за 75Ω хода, рг 223 или Рг 316-ДС за прецизност 50Ω рада, р Ефикасност штитња изнад 80 дБ је постигнута у свим овим породицама модела када је прецизирана исправна конструкција и оба слоја штитња су правилно завршена.
