كابل متحد المحور RG174 CCA بمقاومة 50 أوم مُحسّن التكلفة ومرن للغاية، معتمد وفق معايير ISO9001 وCE وRoHS. صُمم بواسطة Zhenjiang Worldpeak على منصة ألومنيوم مغطى بالنحاس بسمك 2.60 مم، ويتميز بدرع مضفر من النحاس العاري ونصف قطر انحناء ضيق بـ 15 مم، مما يوفر وفورات تصل إلى 40% في قائمة المواد (BOM) للأجهزة الداخلية مثل أجهزة إنترنت الأشياء والراوترات.
الأنابيب كابل ترددي من طراز Worldpeak RG174CCA كابل ترددي فائق التوفير من حيث التكلفة وفائق الصغر كابل محوري بمقاومة 50 أوم تم تصميمه باستخدام موصل متين مكوَّن من نحاس مغشّى بألومنيوم (CCA). وبقطر غلاف خارجي رقيق يبلغ ٢,٦٠ مم، فإن هذا الكابل المتخصص كابل RG174 من مادة النحاس المغشّى بالألومنيوم يحافظ بدقة على العوامل الشكلية الفيزيائية نفسها التي تتميز بها الأنواع الممتازة المصنوعة من النحاس المطلّي بالقصدير. وهذا يجعل كابل Worldpeak الترددي بديل ميكانيكي مثالي وسلس تمامًا قابل للتركيب المباشر في مشاريع الترددات الراديوية عالية الحجم، مع التركيز على خفض تكلفة قائمة المواد (BOM). وهو يُعد حلاً موثوقًا به للأجهزة الإلكترونية الاستهلاكية، وروابط القفز الداخلية للترددات الراديوية، والبيئات الحرارية المعتدلة.
لتحسين تكاليف الإنتاج، فإن هذا كابل RG174CCA المحوري يوازن بين الكفاءة من حيث التكلفة والأداء الصلب. وباستخدام كابل النحاس المغلف بالألمنيوم نواة ألمنيوم جنبًا إلى جنب مع درع مجدول من النحاس العاري (BCBS)، تنخفض تكاليف المواد الأولية بنسبة ٣٠٪ إلى ٤٠٪ مقارنةً بالنماذج التقليدية المصنوعة من النحاس المطلّي بالقصدير.
ويُدخل هذا التصميم الهيكلي الذكي ثلاثة مفاضلات هندسية جوهرية يجب على المشترين من الشركات تقييمها بعناية:
التوصيل الكهربائي: تنقل النواة الألومنيومية في كابل RG174 من مادة النحاس المغشّى بالألومنيوم ما يعادل تقريبًا ٦٠٪ من توصيلية IACS مقارنةً بالمعيار القياسي البالغ ١٠٠٪ للنحاس النقي.
خطر التcorrosion الغلفاني: قد تؤدي الرطوبة عند نقطة التقاء الموصل بالدرع إلى تفاعل كهروكيميائي على مدى فترات طويلة.
أكسدة الحبل المجدول: يتأكسد الحبل النحاسي العاري تدريجيًّا في الظروف الرطبة.
للمعالجة هذه المعايير، صمَّمت شركة وورلدبيك هذا الكابل المتخصص كابل محوري بمقاومة 50 أوم للاستخدام الداخلي فقط في البيئات الخاضعة للتحكم المناخي، حيث تتماشى خصائص هذه المواد تحديدًا مع العمر الافتراضي المستهدف لمنتجكم.
نسبة التكلفة إلى الأداء المثلى: اختيار هذا كابل RG174CCA المحوري ويقلل من تكاليف التصنيع بنسبة تصل إلى ٤٠٪ مقارنةً بالكابلات النحاسية القياسية.
الملاءمة الميكانيكية الفورية (جاهز للتوصيل): ويبلغ القطر الخارجي بالضبط ٢,٦٠ مم، ما يسمح بإدخاله فورًا في خطوط التجميع الحالية دون الحاجة لتغيير الأدوات.
كفاءة عالية في التحمية: يضمن درع النحاس العاري المجدول المتين سلامة الإشارة بشكل مستقر للاتصالات القصيرة.
نشر مرناً: يُحقّق العازل البولي إيثيلين الصلب بالاقتران مع الغلاف المرن من كلوريد البوليفينيل نصف قطر انحناء ثابت ضيق يبلغ ١٥ مم.
التصنيع المعتمد: كل دفعة من كابل Worldpeak الترددي يتوافق مع معايير CE وRoHS وFCC وUL94.
المقاييس الفنية للأداء الخاصة بـ كابل ترددي من طراز Worldpeak RG174CCA مُفصَّلة أدناه:

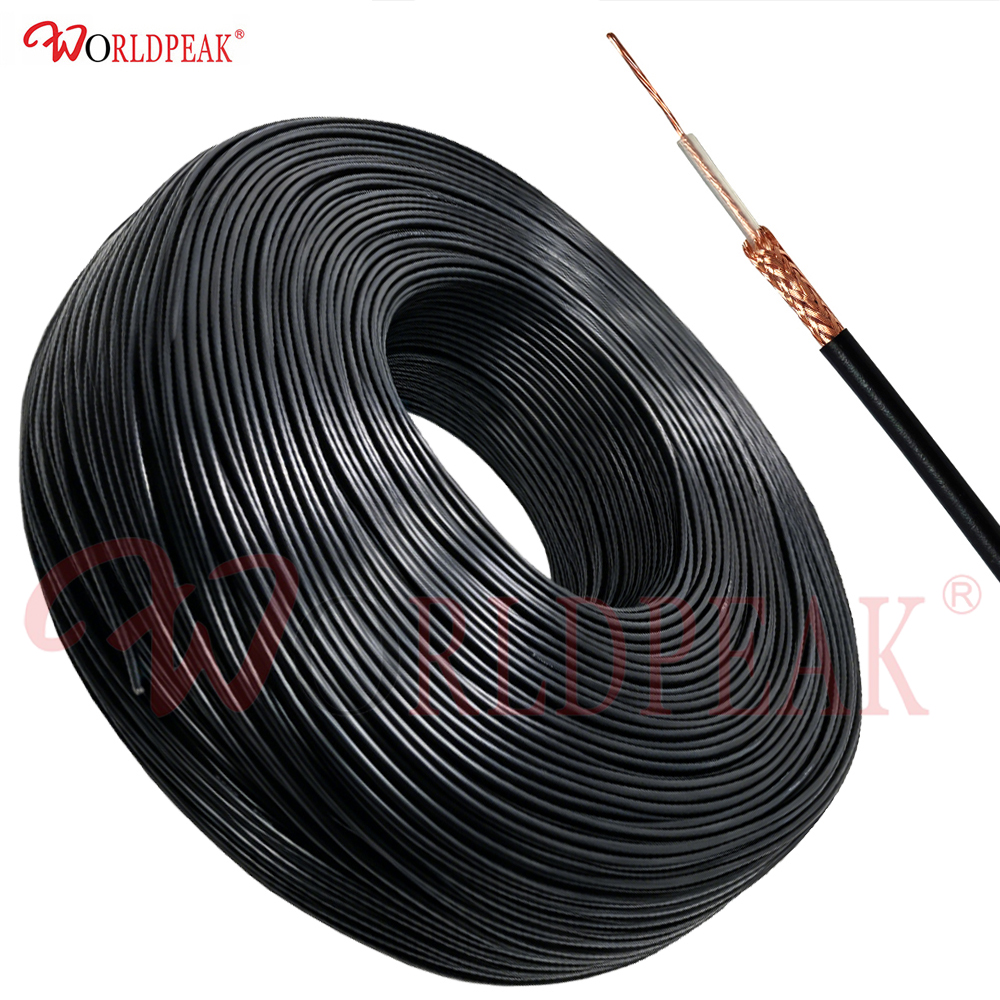

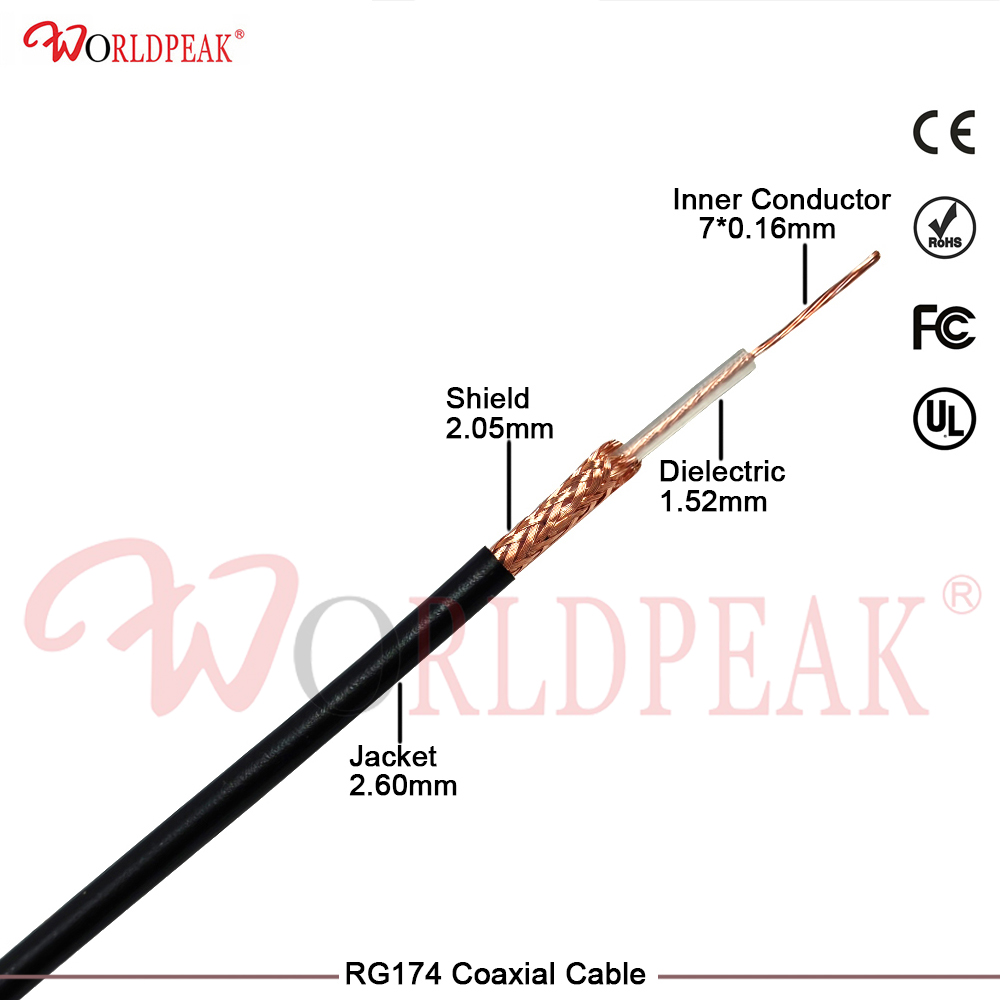

| المواصفات الفنية | المواصفة (المستوى أ/ب)* | التسامح الهندسي وملاحظات التصميم |
| الموصل الداخلي | ٧ خيوط مجدولة مقاسها ٠,١٦ مم من مادة CCA | المستوى أ - النواة المُحقَّقة في المصنع |
| نوع الموصل | النحاس المغلف بالألومنيوم (CCA) | المستوى أ - تركيبة تتكون من ١٠٪ نحاس و٩٠٪ ألمنيوم |
| الديليكتريك | بولي إيثيلين صلب قطره ١٫٥٢ مم | المستوى أ - تسامح ± ٠,٠٤ مم |
| نوع الدرع | ضفيرة نحاسية عارية (BCBS) | المستوى أ - درع عالي التغطية من طبقة واحدة |
| الجacket الخارجي | بولي فينيل كلوريد مرن بسماكة ٢,٦٠ مم | المستوى أ - غلاف واقي أسود قياسي |
| العائق | ٥٠ ± ٣ أوم | المستوى أ - مراقبة في الوقت الفعلي كابل محوري بمقاومة 50 أوم |
| سرعة الانتشار | ٦٦٪ (قيمة نموذجية) | المستوى ب - القيمة القياسية في القطاع لبولي إيثيلين صلب |
| السعة | ١٠١ بيكومتر/متر (قيمة اسمية) | المستوى باء - تصنيف السعة الكهربائية القياسي |
| التضعيف عند ١٠٠ ميجاهرتز | تقريبًا ٣٠–٣٣ ديسيبل/١٠٠ متر | المستوى باء - مُحسَّن للتطبيقات ذات التردد المنخفض |
| التضعيف عند تردد 400 ميغاهيرتز | تقريبًا ٥٨–٦٢ ديسيبل/١٠٠ متر | المستوى باء - التضعيف المتوقع لـ كابل rf من نوع rg174 |
| الحد الأدنى لنصف قطر الانحناء | ١٥ ملم (ثابت) | المستوى باء - توجيه مرِن جدًّا (٥–٦ أضعاف القطر الخارجي) |
| درجة حرارة التشغيل | -25°م إلى +75°م | المستوى بـ - أداء موثوق به في البيئات الداخلية |
*المستوى ألف: مُوثَّق من قِبل المصنع؛ المستوى باء: القيمة الصناعية النموذجية.
معالجة أ كابل النحاس المغلف بالألمنيوم تتطلب بروتوكولات صارمة لمراقبة الجودة. وتُشكّل طبقة النحاس الرقيقة المطلية على القلب الألومنيومي 10% من مقطع السلك العرضي. وتستخدم شركة وورلدبيك تقنية الفحص المعدني المقطعي لتحليل المقطع العرضي في مرحلة فحص المواد الخام للتحقق من تجانس الطبقة المطلية. وقد يؤدي أي تباين في سماكة الطبقة المطلية أقل من 8% إلى مناطق ذات مقاومة عالية، ما يُحدث بقعًا ساخنة موضعية تحت تيار الترددات الراديوية المستمر.
وبالإضافة إلى ذلك، يجب مراقبة خصائص الشدّ في كابل RG174 من مادة النحاس المغشّى بالألومنيوم فإن الألومنيوم يتمتع بمقاومة انحناء أقل (~55 ميجا باسكال) مقارنة بالنحاس (~210 ميجا باسكال)، ما يجعل الخيوط عُرضةً للتضييق أثناء عملية اللف عالي السرعة. وتقوم شركة وورلدبيك بقياس استطالة الخيوط بعد كل دفعة إنتاج لضمان بقاء الطبقة الخارجية النحاسية سليمة دون انقطاع.
بالنسبة للدرع المجدول من النحاس العاري، فإن الأكسدة ظاهرة طبيعية عند التعرض للرطوبة المحيطة. وعلى الرغم من أن طبقة أكسيد النحاس هذه ذاتية التقييد، فإنها تزيد مقاومة التماس السطحي للجديلة خلال فترة تتراوح بين ٦ و١٢ شهرًا عند التخزين غير المشروط. وللتطبيقات التي تتطلب تخزينًا طويل الأمد على الرف دون أي تغيّر في الأداء، توصي شركة وورلدبيك باستخدام الإصدارات المطلية بالقصدير من النحاس.
هذه العلبة الفاخرة كابل rf من نوع rg174 مناسب تمامًا لعدة قطاعات أعمال إلى أعمال (B2B):
وصلات الإلكترونيات الاستهلاكية: مناسب جدًّا لتجميعات الأسلاك القصيرة الداخلية في أجهزة التوجيه والمحولات وأجهزة فك التشفير التلفزيونية.
وحدات استشعار إنترنت الأشياء منخفضة التكلفة: تُستخدم كرابط داخلي اقتصادي في عدادات الكهرباء الذكية وأنظمة الأمن وأجهزة استشعار البيئة.
ملحقات المقصورة automobiles: ممتازة لتوجيه هوائيات نظام تحديد المواقع العالمي (GPS) والإذاعة الرقمية الأرضية (DAB) والهوائيات الخلوية داخل المباني وبأطوال قصيرة.
النمذجة الأولية ومجموعات التعليم: تُستخدم على نطاق واسع في مختبرات الهندسة الجامعية ومجموعات الهواة ومعدات الهواة في مجال الإذاعة.
كشركة راسخة مورد كابلات متحدة المحور بين الشركات , وتقدّم وورلدبيك خدمات تصنيع مخصصة:
الامتثال وضمان الجودة: تعمل شركة وورلدبيك في منشأة معتمدة وفق معيار ISO9001. ويُرفق مع جميع المنتجات شهادة تطابق مجانية (CoC).
التخصيص حسب طلب مصنّعي المعدات الأصلية (OEM): توفر وورلدبيك خدمة تخصيص غلاف الكابلات مع الشعار الخاص بالعميل، وأطوالًا مخصصة، ووحدات اتصال جاهزة تمامًا ومُنهية التصنيع باستخدام موصلات عالية الجودة من نوع SMA أو BNC أو MCX.
الخدمات اللوجستية الموثوقة: تدعم وورلدبيك خيارات لف الكابلات على بكرات مخصصة، وتغليفًا آمنًا، وأسعارًا جملية تنافسية للطلبات الكبيرة المصممة لتوزيع عالمي.
س: هل يؤدي كابل RG174CCA المتحد المحور إلى أداء مختلف مقارنةً بالنماذج المصنوعة من النحاس المعلّب؟
ج: عند الترددات أقل من 500 ميجاهرتز، وعلى مسافات أقل من مترين، يكون الفرق في فقدان الإشارة أقل من 0.3 ديسيبل. إن كابل RG174 من مادة النحاس المغشّى بالألومنيوم تظهر التباينات في الأداء فقط عند الأطوال التي تتجاوز ٣ أمتار أو الترددات التي تفوق ١ غيغاهيرتز.
س: هل هذا الكابل المحوري ذو المقاومة ٥٠ أوم متوافق مع تقنية إمداد الطاقة عبر الكابل (PoC)؟
ج: نعم، ولكن فقط في أنظمة منخفضة القدرة والتي لا تتجاوز تيارها ٥٠٠ مللي أمبير. ويرجع ذلك إلى أن هذا كابل النحاس المغلف بالألمنيوم الكابل يمتلك مقاومة تيار مستمر أعلى مقارنةً بالنحاس الصلب، ما يؤدي إلى انخفاض أكبر في الجهد عند مرور تيارات أعلى.
س: هل يمكنني استخدام مصدرَي طاقة معًا ومزج هذا المنتج مع بدائل مصنوعة من النحاس المقصّب؟
ج: نعم، فكلا النوعين يحافظان على تصنيف ثابت قدره ٥٠ أوم. ومع ذلك، وبما أن الغلاف النحاسي غير المقصّب يتعرض للأكسدة بشكل أسرع من النحاس المقصّب، فإننا ننصح بالتحقق من فعالية دروع التداخل الكهرومغناطيسي على المدى الطويل عند التحويل بين النوعين. يُرجى التواصل مع شركة Worldpeak للحصول على بيانات الاختبار الكاملة المؤهلة لأنظمتكم.
