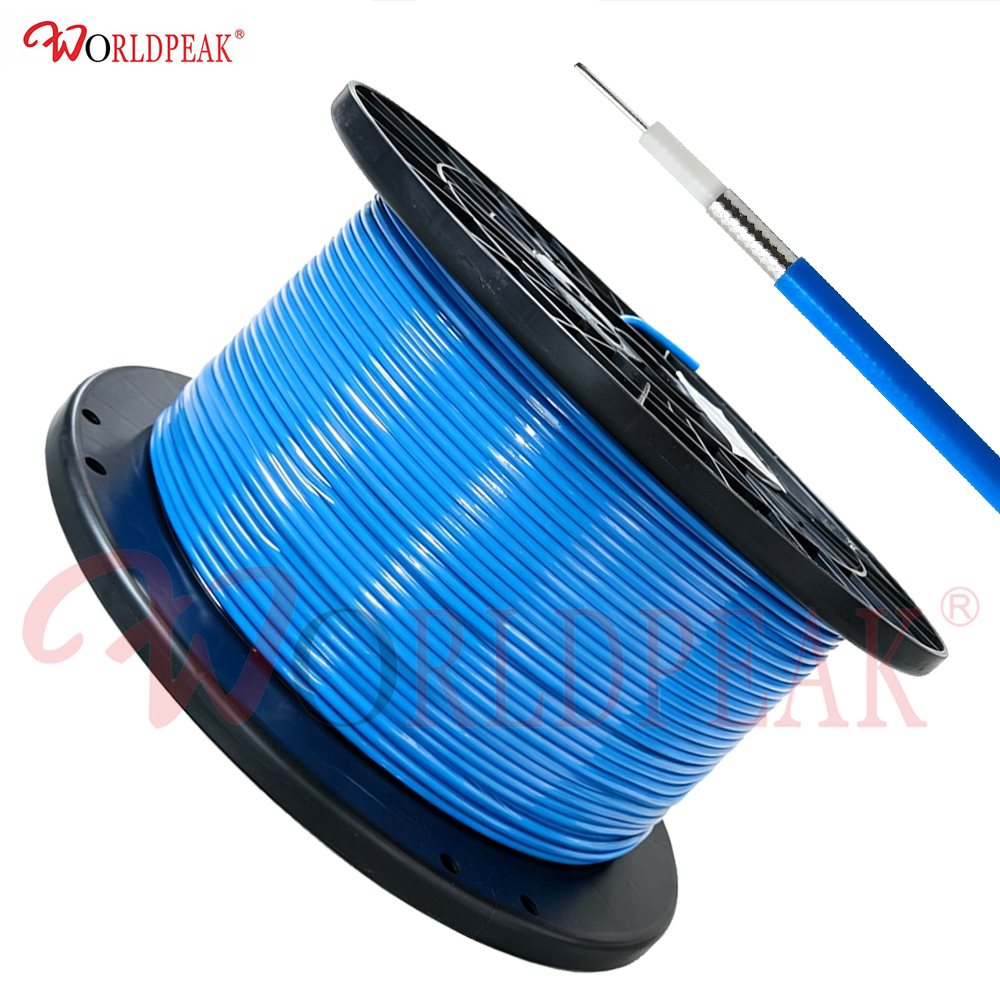

كابل أنبوبي مرن قابل للتشكيل يدويًّا بمقاومة 50 أوم من نوع RG402 شبه المرن، وهو بديلٌ عن الكابل 085، ويتميّز بغلاف درعي من نسيج النحاس المشبع بالقصدير عالي العزل (>100 ديسيبل)، وعازل صلب من مادة البوليتيترا فلورو إيثيلين (PTFE)، ويوفّر درعًا أنبوطيًّا متينًا دون انقطاع وتخفيضًا منتظمًا في الإشارة من التردد المباشر وحتى 18 جيجاهرتز، وهو مناسب لتوصيلات الخزائن ووحدات الرادار والأحمال الفضائية.
الأنابيب كابل توصيل متماسك من نوع RG402 من إنتاج شركة زهن جيانغ وورلدبيك هو كابل عالي الأداء كابل توصيل متماسك شبه مرن مُصمَّم لتقديم درع أنبوب صلب فعّال مع سهولة التشكيل اليدوي. ومصنوع بغلاف خارجي عالي المتانة الخيوط النحاسية المغمورة بالصين كابل خارجي ممتاز كابل شبه مرن مقاومته ٥٠ أوم يوفِّر فعالية استثنائية في التدريع تفوق ١٠٠ ديسيبل. ويتميَّز بنواة صلبة من سلك نحاسي مطلي بالصلب (SPCCS) قطرها ٠٫٩٢ مم، وعازل صلب من مادة البولي تترافلوروإيثيلين (PTFE) قطره ٢٫٩٨ مم، وهو يُعد بديلاً ممتازاً عن الكابل الشبه الجامد القياسي كابل شبه جامد مقاسه .١٤١ التصاميم. وهو خيار نقل مثالي لتوجيه الترددات الراديوية عالية التردد داخل غرف الاتصالات ووحدات الرادار والأحمال الجوية الفضائية، من التيار المستمر وحتى 18 جيجاهرتز.
في تصاميم أنظمة الترددات الراديوية العالية، يُعد تخفيف التداخل الكهرومغناطيسي وتحسين توجيه المسارات أمراً حاسماً. وتُصمَّم شركة «تشن جيانغ وورلدبيك» كابل توصيل متماسك من نوع RG402 خاصةً لمعالجة هذه التحديات، حيث تجمع بين التغليف الممتاز المقاوم للتداخل في الكابل الصلب ذي الغلاف الصلب، والمرونة العملية في توجيه الكابل المحوري المرن. وباستخدام موصل خارجي عالي الجودة الخيوط النحاسية المغمورة بالصين يعمل كأنبوب معدني شبه صلب لإزالة تسرب الإشارات الراديوية والتشويش المتبادل. كابل توصيل متماسك شبه مرن غالباً ما تعاني خطوط الحماية المجدولة القياسية من تسرب الإشارات عند الترددات الميكروويفية الأعلى. ومع ذلك، فإن هندسة النسج المملوء بالقصدير الفريدة في هذا
توفر حاجزاً كهربائياً متواصلاً، وتحقق درجة عزل معادلة لأنبوب صلب تفوق ١٠٠ ديسيبل. أما بالنسبة للمهندسين العاملين في مجال الترددات الراديوية الذين يبحثون عن أداء عالٍ في الترددات العالية دون مواجهة التحديات المرتبطة بالأدوات في الكابلات التقليدية كابل شبه مرن مقاومته ٥٠ أوم فإن شركة «تشن جيانغ وورلدبيك» كابل شبه جامد مقاسه .١٤١ تقدم حلاً مثالياً. كابل توصيل متماسك من نوع RG402 يُشكِّل مسار إشارةٍ موثوقًا وعالي السلامة، ويمكن تشكيله وتركيبه بسرعة على خط الإنتاج.
كفاءة تحمية استثنائية: المتخصص الخيوط النحاسية المغمورة بالصين يوفر عزلًا راديويًّا يتجاوز ١٠٠ ديسيبل، ما يجعله كابل توصيل متماسك من نوع RG402 مثاليًّا للتركيبات الكثيفة عالية التردد.
سهولة التشكيل اليدوي: هذا كابل توصيل متماسك شبه مرن يمكن ثنيه يدويًّا في الموقع أثناء تركيب النظام، مما يلغي الحاجة إلى أدوات الثني المكلفة المطلوبة عادةً لأنواع كابل شبه جامد مقاسه .١٤١ .
القدرات العالية التردد: يوفِّر منحنيات توهين مسطحة وقابلة للتنبؤ بها من التيار المستمر وحتى ١٨ جيجاهرتز، مع الحفاظ على طول كهربائي مستقر في ظل ظروف متفاوتة.
مقاومة درجات الحرارة العريضة: يعمل بكفاءة في نطاق درجات حرارة يتراوح بين -٥٥°م و+١٢٥°م، مما يضمن أداءً عاليًا في الأجنحة الإلكترونية العسكرية ومحطات الاتصالات الخارجية.
غلاف واقٍ من مادة FEP اختياري: متاح مع غلاف خارجي شفاف من مادة FEP لحماية المادة الخام الخيوط النحاسية المغمورة بالصين من الأكسدة، ورذاذ الملح، والاحتكاك الميكانيكي.
تصنيع كابل عالي الجودة كابل شبه مرن مقاومته ٥٠ أوم يتطلب تحكُّمًا دقيقًا في الخصائص المعدنية والحرارية لضمان الأداء:
اللحام الدقيق في حمام القصدير: لتصنيع هذا الكابل كابل توصيل متماسك شبه مرن ، تمرِّر شركة «تشن جيانغ وورلدبيك» غطاءً نحاسيًّا مجدولًا عالي النقاء ومطليًا بالقصدير عبر حمام قصدير مضبوط بدقة. ويجب مراقبة هذه العملية بدقة فائقة: فإذا كانت درجة الحرارة منخفضة جدًّا، فإن القصدير لا يملأ الفراغات الموجودة في الغطاء المجدول، ما يؤدي إلى تدنٍّ في كفاءة الحماية؛ أما إذا كانت مرتفعة جدًّا، فإن القصدير يؤثِّر سلبًا على واجهة العازل المصنوع من مادة PTFE. وتستخدم شركة «تشن جيانغ وورلدبيك» أجهزة آلية تعتمد على التغذية الراجعة لدرجة الحرارة للحفاظ على انتظام تام.
تخفيف التصلُّب الناتج عن التشويه: بينما هذه كابل توصيل متماسك شبه مرن يقدّم قابلية تشكيل يدوية، وتزداد صلابة الدرع الخارجي مع الانثناءات المتكررة. وقد هندست شركة زهينجيانغ وورلدبيك التركيب المعدني لـ الخيوط النحاسية المغمورة بالصين لتحقيق أقصى درجة ممكنة من الليونة الأولية، مما يضمن الاحتفاظ الموثوق بالشكل بعد الانثناء الوحيد أثناء التركيب.
استمرارية المعاوقة: وبالحفاظ على تحملات دقيقة جدًّا للقطر الخارجي (3.58 مم) وعلى تركيز موصل القلب، فإن هذا كابل توصيل متماسك من نوع RG402 يُلغي قمم الانعكاس، ويوفّر أداءً استثنائيًّا في فقدان الإشارة العائد حتى 18 غيغاهيرتز.

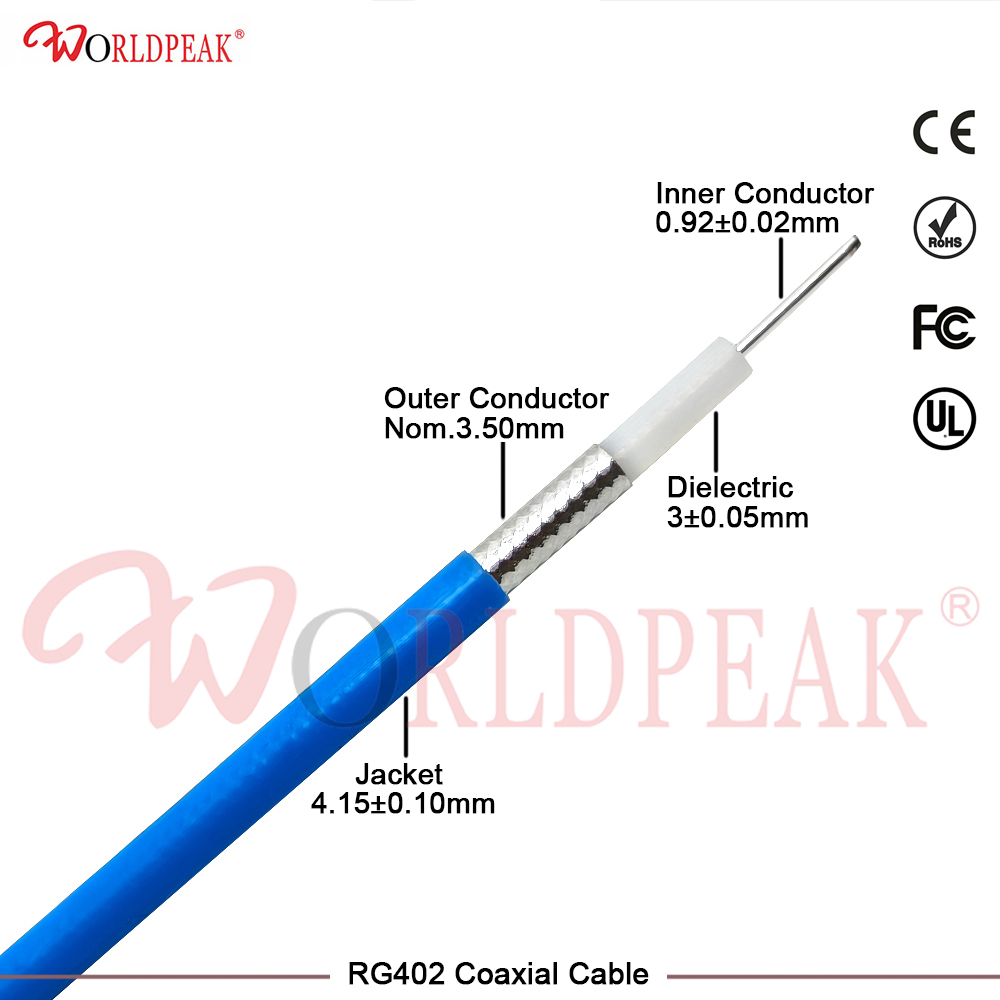

| المواصفات الفنية | المواصفة (المستوى أ/ب)* | التسامح الهندسي والملاحظات |
| الموصل الداخلي | SPCCS صلب، بقطر 0.92 مم | المستوى أ - فولاذ مطلي بالفضة ومغلف بالنحاس (±0.02 مم) |
| المادة العازلة | pTFE صلب مقذوف، بقطر 2.98 مم | المستوى أ - تم التحقق منه في المصنع (±0.05 مم) |
| الدرع الخارجي | سلك نحاسي منسوج مغمّس بالقصدير، بقطر خارجي 3.58 مم | المستوى A - درع عالي العزل شبه صلب |
| غطاء خارجي اختياري | FEP مُشكل بالبثق، قطر خارجي 4.10 مم | المستوى A - طبقة واقية شفافة طبيعية |
| العزم الاسمي | 50 أوم | المستوى أ - مراقب في الوقت الفعلي (±٢ أوم) |
| فعالية التدريع | >100 dB | المستوى B - يعادل الأنبوب الصلب |
| سرعة الانتشار | 70% | المستوى ب - القيمة الصناعية النموذجية |
| نطاق التردد | DC إلى 18 غيغاهرتز | المستوى B - يعتمد على الموصل فوق 6 غيغاهرتز |
| الحد الأدنى لنصف قطر الانحناء | 8 مم (ثني واحد، ثابت) | المستوى B - تصنيف قابل للتشكيل يدويًا |
| درجة حرارة التشغيل | -55°م إلى +125°م | المستوى B - نطاق حراري للحشوة المغطاة بالقصدير |
| شهادات الجودة | CE، RoHS، FCC، UL94، ISO9001 | المستوى أ - معايير المصنع المعتمدة |
*المستوى ألف: مُوثَّق من قِبل المصنع؛ المستوى باء: القيمة الصناعية النموذجية.
التوصيل الداخلي داخل خزانة الترددات الراديوية: مثالي للمسارات الإشارية الثابتة بين مضخمات القدرة والمرشحات والموزعات داخل محطات القاعدة.
أجهزة اختبار الميكروويف: التوصيلات الثابتة في وحدات الاختبار الإنتاجية، حيث يُعد الأداء المتسق في مقاومة التداخل أمرًا بالغ الأهمية.
المحولات الساتلية: تُستخدم داخل الوحدات الساتلية، حيث كابل توصيل متماسك شبه مرن توفر توجيهًا مقاومًا للاهتزازات وعالي العزل في هيكل مدمج.
أسطح المعايرة: مثالي لمنصات الاختبار، حيث كابل توصيل متماسك من نوع RG402 يحافظ على طول كهربائي ثابت واستقرار في الطور.
الشراكة مع شركة زهن جيانغ وورلدبيك لتلبية احتياجاتكم كابل توصيل متماسك من نوع RG402 توفر مزايا كبيرة في سلسلة التوريد:
امتثال عالمي معتمد: يتم تصنيع جميع الشحنات وفق إطار صارم لإدارة الجودة حسب معيار ISO9001، وتحمل شهادات اعتماد كاملة من CE وRoHS وFCC وUL94.
تجميعات الكابلات المخصصة: تقدم شركة زهن جيانغ وورلدبيك خدمات انتهاء التصنيع في المصنع والتشكيل المسبق الاحترافية. ونورد تجميعات كابلات جاهزة للتركيب RG402 مُنهية بتوصيلات عالية الجودة من نوع SMA أو SSMA أو N-Type لتتناسب بدقة مع تخطيط هيكل الجهاز ثلاثي الأبعاد الخاص بكم.
لوجستيات المشروع الآمنة: لحماية هذا الكابل القابل للتشكيل يدويًّا كابل شبه مرن مقاومته ٥٠ أوم من الانحناء المبكر أو التصلُّب الناتج عن التشغيل أثناء النقل، تقوم شركة زهينجيانغ وورلدبيك بتغليف الطلبات بالجملة باستخدام بكرات متخصصة ذات دعائم جانبية صلبة.
س: هل يمكن ثني كابل RG402 المحوري هذا عدة مرات أثناء التركيب؟
ج: لا، هذا كابل توصيل متماسك شبه مرن مصمَّم للاستخدام «ثبِّت وانسى»، حيث إن الخيوط النحاسية المغمورة بالصين يصلُّب عند ثنيه. ويؤدي تكرار ثنيه عند نفس النقطة إلى ظهور شقوق دقيقة في طبقة القصدير، مما يؤدي إلى تدهور أداء الحماية والسلامة الفيزيائية.
س: ما الفائدة من اختيار هذا الكابل بدلًا من كابل شبه الصلب القياسي مقاس .141؟
ج: يتطلب الكابل التقليدي كابل شبه جامد مقاسه .١٤١ أدوات ثني معقدة تعمل بالتحكم العددي الحاسوبي (CNC) ورسومات تخطيط دقيقة للمسارات. أما شركة زهينجيانغ وورلدبيك كابل توصيل متماسك من نوع RG402 يوفّر أداءً مماثلاً في الحماية، ويمكن ثنيه يدويًا أثناء التصنيع الأولي أو دمج النظام، مما يقلل بشكل كبير من وقت التجميع وتكاليف الأدوات.
س: هل توجد خيارات ذات غلاف من مادة FEP؟
ج: نعم، تقدّم شركة زهينجيانغ وورلدبيك كلاً من الإصدار ذي الغلاف المجدول العاري والإصدار ذي الغلاف المغلف بطبقة FEP. ويضيف الغلاف المصنوع من مادة FEP حماية بيئية استثنائية ضد الرطوبة ورشّ الملح والمواد الكيميائية، ما يرفع القطر الكلي للكابل إلى ٤,١٠ مم.
