كابل توصيل متماسك عالي التردد من شركة وورلدبيك، الموديل RG178 بمقاومة 50 أوم: بيانات هندسية وإرشادات الاختيار

١. نبذة عن المنتج

الأنابيب كابل RG178 النحاسي من شركة زهينجيانغ وورلدبيك للاتصالات المحدودة هي منتج فائق الجودة وصغير الحجم للغاية كابل شعاعي مصغّر تم تصميمه خصيصًا لتوجيه إشارات الترددات الراديوية بكثافة عالية. وبقطر خارجي لا يتجاوز ١,٨٠ مم، يتمتع هذا الكابل بموثوقية عالية جدًّا كابل الـ 50 ohm coaxial ويضم موصلًا من الفولاذ المطلي بالفضة والمغلف بالنحاس (SPCCS) وقلبًا عازلًا مصنوعًا من مادة البوليتيترافلوروإيثيلين (PTFE) عبر عملية البثق. ويقدِّم استقرارًا كهربائيًّا ممتازًا من التيار المستمر وحتى تردد ٣ جيجاهرتز ضمن نطاق درجات حرارة يتراوح بين -٥٥°م و+٢٠٠°م. وقد صُمم ليكون كابل ترددات راديوية عالي الحرارة عالي الحرارة لترددات الراديو يوفِّر بديلاً موفرًا للمساحة في تطبيقات الطيران والفضاء، والأجهزة الطبية، وأنظمة الاتصالات حيث يكتسب كل ملليمتر أهمية بالغة.

٢. الوصف التفصيلي للمنتج

تُصنّع شركة زهينجيانغ وورلدبيك للاتصالات المحدودة كابل RG178 النحاسي للتلبية المتطلبات المكانية والحرارية الصارمة لتصاميم RF المدمجة الحديثة. هذا المكون الصغير جدًا كابل الـ 50 ohm coaxial يوفر التوازن المثالي بين الحجم المصغر والأداء الثابت لـ RF. قطره الخارجي البالغ 1.80 مم يعادل تقريبًا نصف مساحة المقطع العرضي لـ RG174 القياسي، مما يوفر حتى 85% من المساحة الحجمية في مسارات التوصيلات المعقدة.

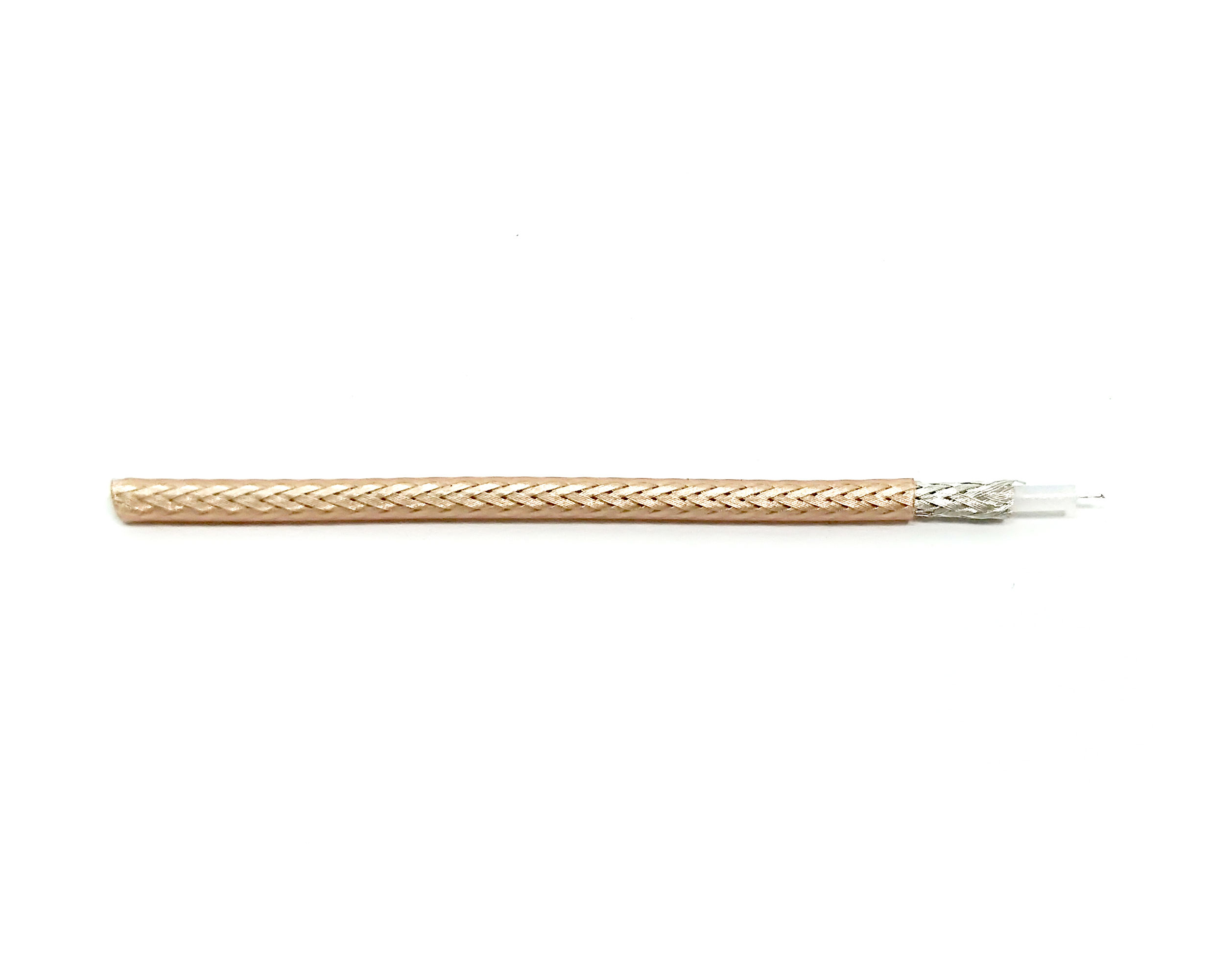

مصنوع بموصل داخلي مجدول 7 × 0.10 مم من SPCCS، وعازل PTFE عالي النقاء مُستخرج بالبثق، ودرع مضفر من النحاس المطلي بالفضة عالي التغطية، وهذا كابل شعاعي مصغّر يمنع تسرب الإشارة ومقاوم للتداخل الكهرومغناطيسي. يتم لف التجميع بغمد خارجي متين من FEP شفاف جزئيًا، مما يجعل هذا عالي الحرارة لترددات الراديو مقاومًا للاحتكاك الكيميائي والفيزيائي ودرجات الحرارة القصوى. إنه أداة توصيل RF متخصصة للغاية ومصممة جراحيًا للمسارات الإشارية القصيرة حيث تكون المساحة محدودة بشدة.

3. الميزات الرئيسية للمنتج

• كفاءة استثنائية في استغلال المساحة: القطر الخارجي البالغ 1.80 مم لهذا كابل شعاعي مصغّر يسمح بالتوصيل عبر المفاصل الضيقة والجيمنالات وموصلات اللوحات الفائقة الصغر.

• متانة حرارية ممتازة: مُصنَّع كأداة عالية الأداء عالي الحرارة لترددات الراديو ، وتضمن مواد البولي تترافلوروإيثيلين (PTFE) والفلوروإيثيلين بروبيلين (FEP) أداءً مستقرًا في نطاق درجات الحرارة من -55°م إلى +200°م.

• تطابق دقيق للمعاوقة: يُضمن الرصد الفوري معاوقة ثابتة قدرها 50 ± 2 أوم عبر هذا النطاق كابل الـ 50 ohm coaxial للحد من انعكاس الإشارة.

• التوافق مع اللحام المباشر: تتيح الخصائص الحرارية لهذه المادة عالية الجودة كابل RG178 النحاسي اللحام المباشر على وصلات لوحة الدوائر المطبوعة (PCB) دون خطر ارتجاع العازل بسبب الانصهار.

٤. المواصفات الفنية (المعلمات)

*المستوى ألف: مُوثَّق من قِبل المصنع؛ المستوى باء: القيمة الصناعية النموذجية.

٥. المزايا التقنية والدقة التصنيعية

إنتاج منتج عالي الجودة كابل RG178 النحاسي يتطلب آلات متقدمة ورقابة صارمة على الجودة. وفي هذه المقاييس الفرعية المصغَّرة جدًّا، فإن أي عدم انتظام في العازل المصنوع من مادة البولي تترافلوروإيثيلين (PTFE) يؤدي إلى تدهور مقاومة الإدخال الخاصة بالـ كابل الـ 50 ohm coaxial . وتستخدم شركة تشانجيانغ وورلدبيك للاتصالات المحدودة مجموعة أجهزة قياس ليزرية مغلقة الحلقة أثناء عملية البثق للحفاظ على تحمل مركزية العازل ضمن ±٠٫٠٣ مم.

وبالإضافة إلى ذلك، فإن خيوط هذا كابل شعاعي مصغّر التي يبلغ قطرها ٠٫١٠ مم فرديةٌ وهشّةٌ للغاية. ولمنع تمدُّدها أثناء التصنيع، تستخدم شركة وورلدبيك أنظمة دفع خاضعة للتحكم في الشد. ويُجنِّب هذا التعامل منخفض الشد تشويه الموصل، ما يضمن أن يحافظ الـ عالي الحرارة لترددات الراديو على سلامته الكهربائية أثناء التشغيل عند الترددات العالية.

٦. التطبيقات الهندسية

• الهوائيات المصفوفية المُرحِّلة: التوجيه عالي الكثافة للترددات الراديوية داخل أنظمة الهوائيات متعددة العناصر، باستخدام التوصيل المتوازي كابل RG178 النحاسي الوحدات

• أجهزة القياس في مجال الطيران والفضاء: أسلاك الاتصالات التلسكوبية لاختبارات الطيران التي تتطلب خفة وزن وصغر حجم عالي الحرارة لترددات الراديو وتتحمل درجات الحرارة القصوى.

• مجسات الموجات فوق الصوتية الطبية: مرنة وتوفّر مساحة كابل شعاعي مصغّر داخل المجسات القسطارية وأجهزة التصوير الطبي.

• وصلات الأقمار الصناعية الصغيرة (Smallsat): التوجيه الداخلي خفيف الوزن للأقمار الصناعية، حيث يُعتبر وزن هذا المكوّن وحجمه كابل الـ 50 ohm coaxial قيودًا حرجة.

7. القيمة التجارية بين الشركات

من خلال شرائك كابل RG178 النحاسي من شركة زهينجيانغ وورلدبيك للاتصالات المحدودة، تستفيد من سلسلة توريد معتمدة وفق معيار ISO9001. وتقدّم وورلدبيك شهادة المطابقة (CoC) مع كل طلب. ولتخفيض تكاليف العمالة في إنتاجك، توفر وورلدبيك كابلات قفز مُنهية مسبقًا كابل الـ 50 ohm coaxial مزوَّدة بتوصيلات SMA أو SSMA أو MMCX مخصصة. كما تدعم وورلدبيك ألوانًا مخصصة لغلاف البوليمر الفلوري الإيثيلي (FEP) وخيارات مرنة للتغليف لتلبية احتياجات الاختبارات النموذجية والإنتاج الضخم.

٨. الأسئلة الشائعة

• س: ما أقصى طول مسموح به لهذا الكابل المحوري 50 أوم عند تردّد 2.4 جيجاهرتز؟

  • ج: عند تردّد 2.4 جيجاهرتز، يبلغ التوهين في كابل RG178 النحاسي حوالي 3.5 ديسيبل/متر. وللحفاظ على قوة الإشارة، تنصح وورلدبيك بعدم تجاوز طول التوصيلات 200 مم، واستخدام هذا كابل شعاعي مصغّر لكابلات القفز القصيرة.



• س: هل يمكن لهذا الكابل المحوري الدقيق الخضوع لعمليات قص وتقشير آلية؟

  • ج: نعم. وبما أن الخيوط الداخلية رقيقة جدًّا، فإن وورلدبيك تنصح باستخدام تقنية التقشير بالليزر أو شفرات تقشير ميكانيكية دقيقة جدًّا لحماية العازل المصنوع من بوليمر التفلون (PTFE) في هذا عالي الحرارة لترددات الراديو .



• س: هل كابل RG178 المحوري هذا متوفر بألوان مخصصة؟

  • ج: تقدم شركة وورلدبيك أغلفة مصنوعة من مادة FEP ملوَّنة (أسود، أزرق، أحمر، أصفر) للطلبات بالكميات الكبيرة. أما بالنسبة للكميات الأصغر، فإن شركة وورلدبيك توصي باستخدام بطاقات انقباض حراري ملوَّنة عند نهايتي الكابل.
